TIA的噪声计算

1、TIA的噪声电路和零极点图

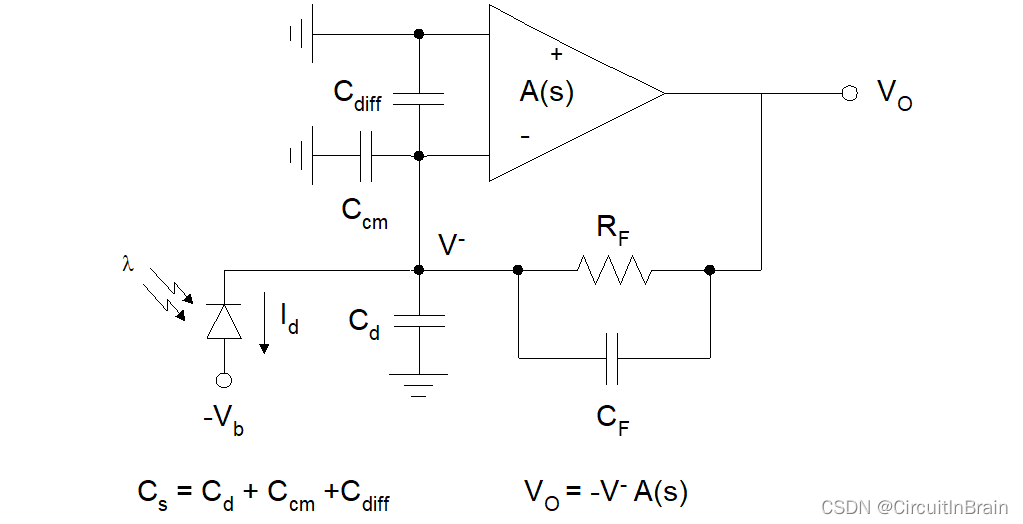

TIA的噪声电路

 CsTIA的总输入电容,Cf为反馈端的电容。

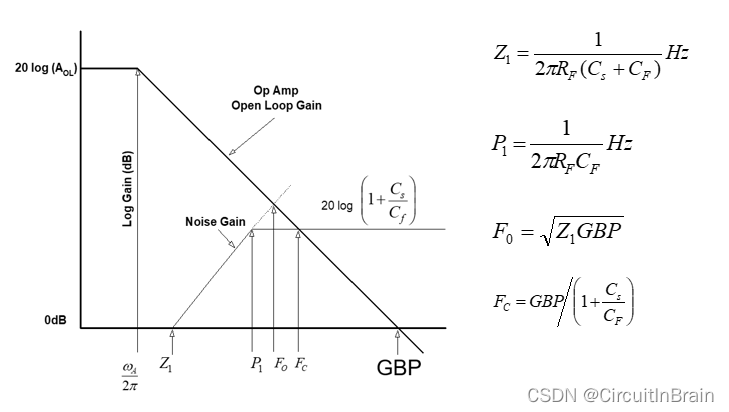

标题零极点bode图



噪声的组成部分:

1、同向输入的电压噪声,这个电压噪声的增益是变化的,由0dB到零点

     1/ 2pi*Rf*Cs后开始20dB的增加。由于Cs>>Cf这里零点上的Cf暂时省略。

2、反向输入端的电流噪声ib

3、反馈电阻的噪声。√4kTRf

 2、ti的TIA噪声计算公式来源

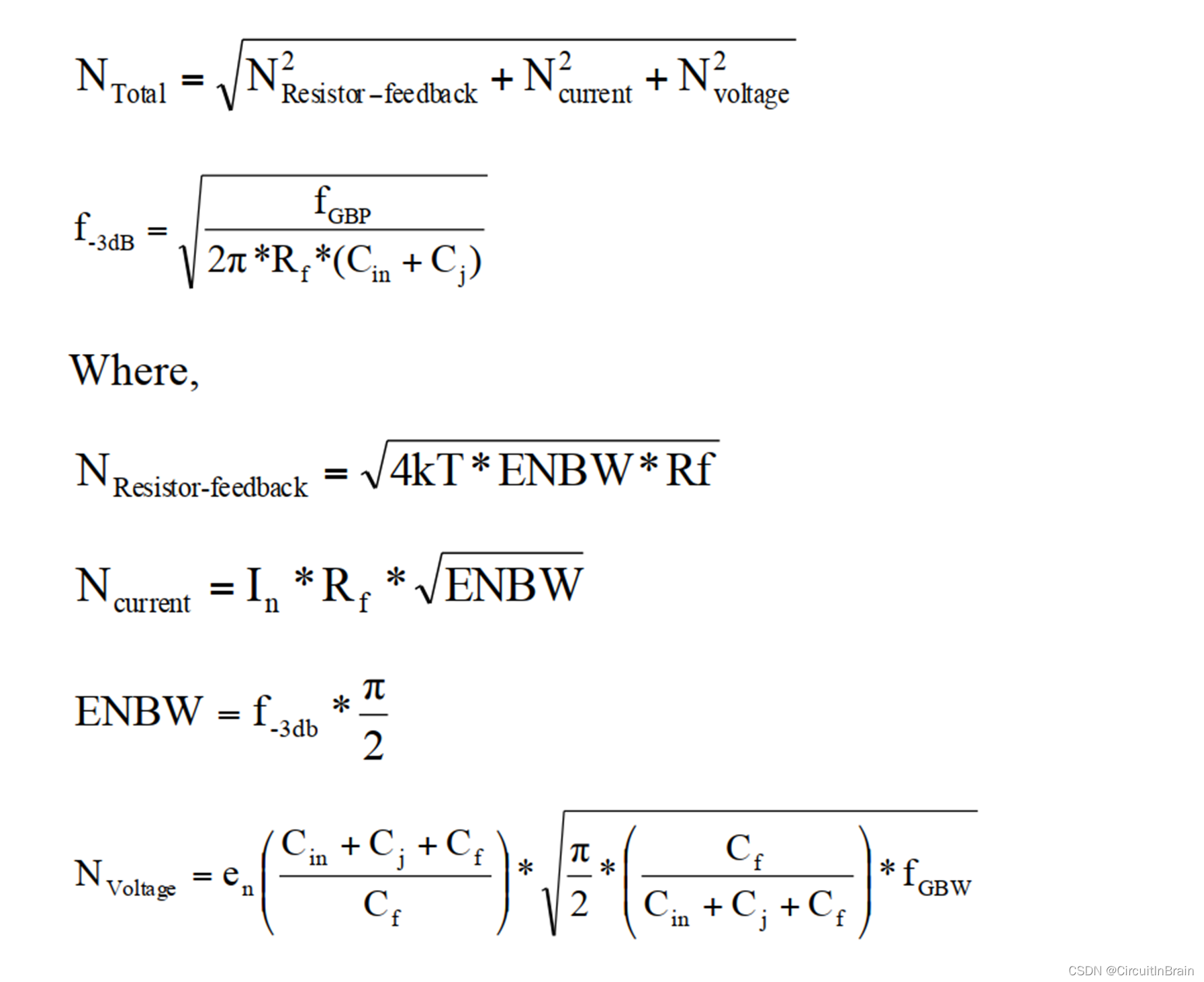

3、另外一种常用的TIA噪声计算方法

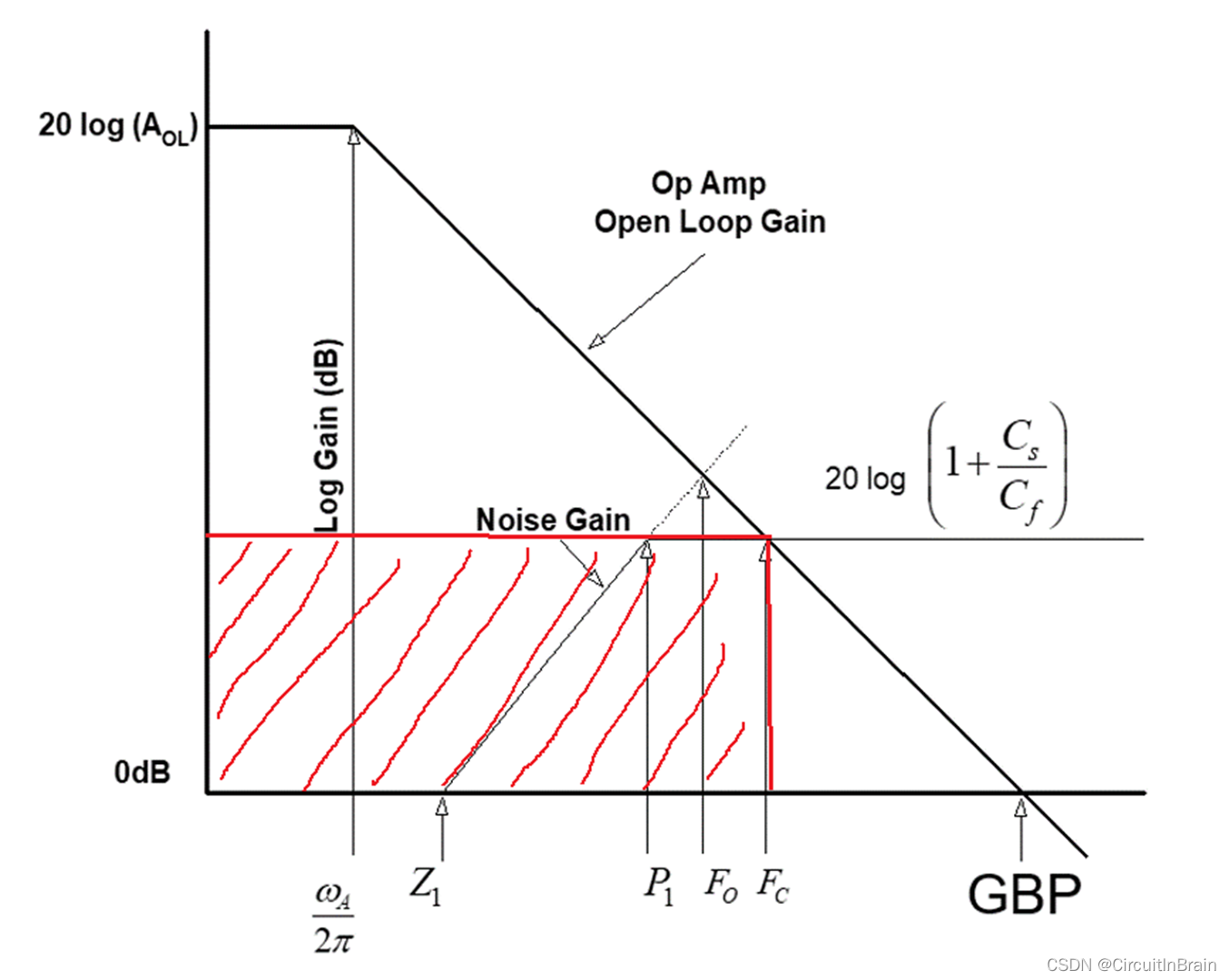

 这种噪声计算的依据:
零点和极点的频率都很低且很接近。

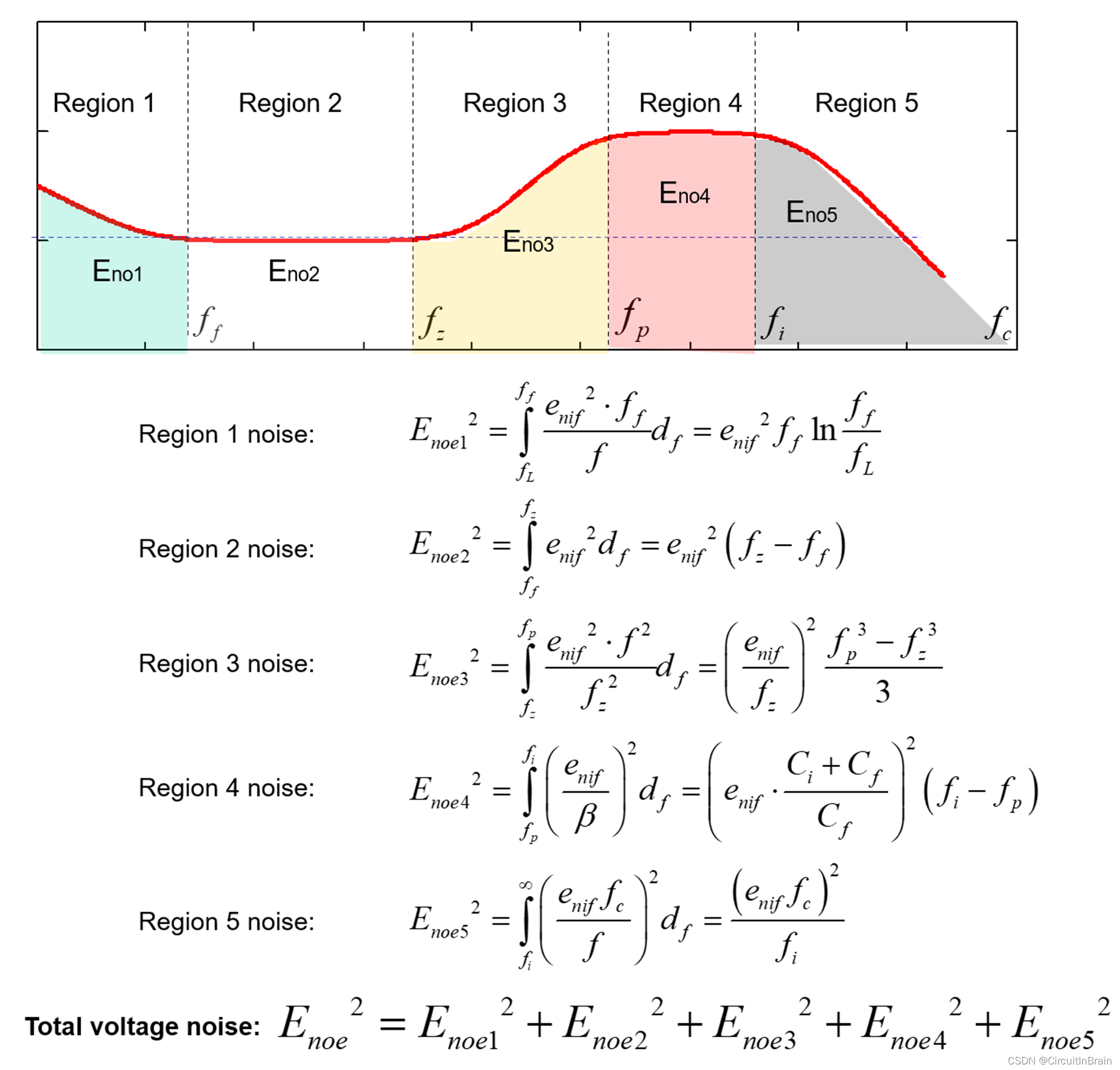

4、更精确的TIA噪声计算方法
