stm32 hal库tim3触发dma读取gpio状态

众所周知，GPIO不属于外设，属于内存233

最近有个东东需要频繁对IO口进行读取，虽然说可以用定时器中断，但是频繁地进入中断会影响性能，于是用DMA来处理。

cube和keil的工程在下方的链接中，这里就不展开了

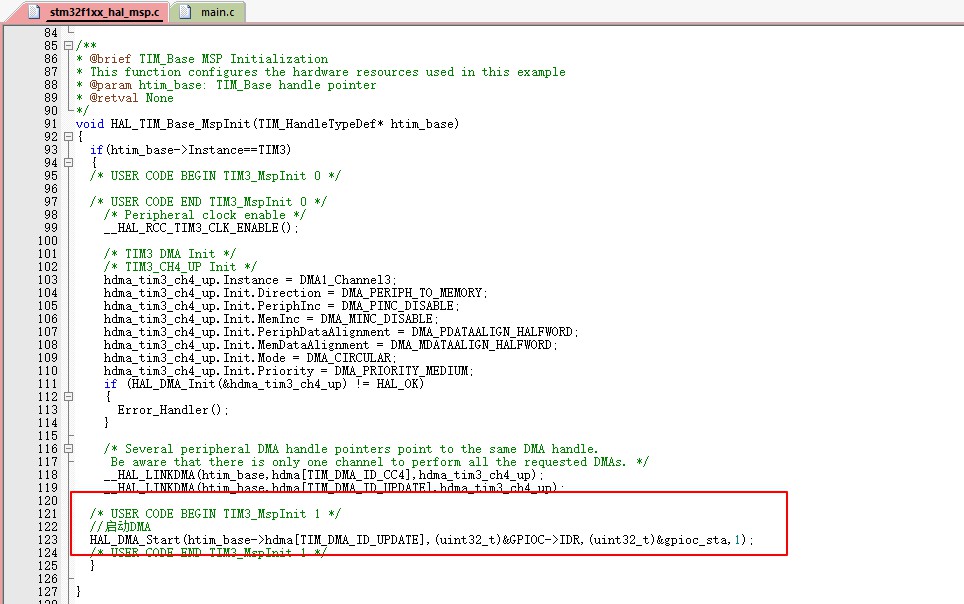

配置好cube后，打开stm32f1xx_hal_msp.c文件，添加HAL_DMA_Start(htim_base->hdma[TIM_DMA_ID_UPDATE],(uint32_t)&GPIOC->IDR,(uint32_t)&gpioc_sta,1)用于启动DMA

如下图所示

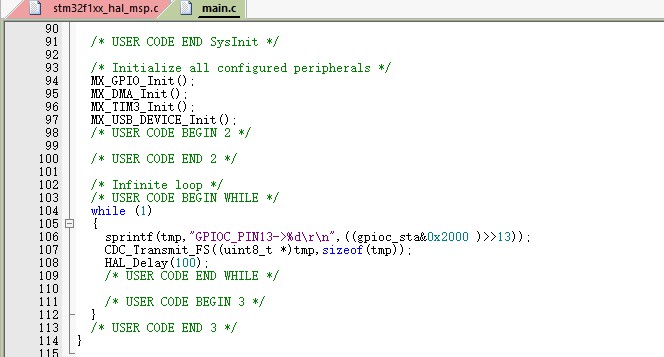

在main函数中，每隔一段时间读取一次GPIO状态，并打印出来

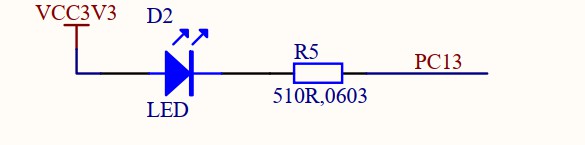

所使用的单片机为网上常见的c8t6，PC13的硬件如下图所示

　cube中设置PC13的状态为No pull-up and no pull-down，故没有外界干涉是应该返回1，但实际上返回了0

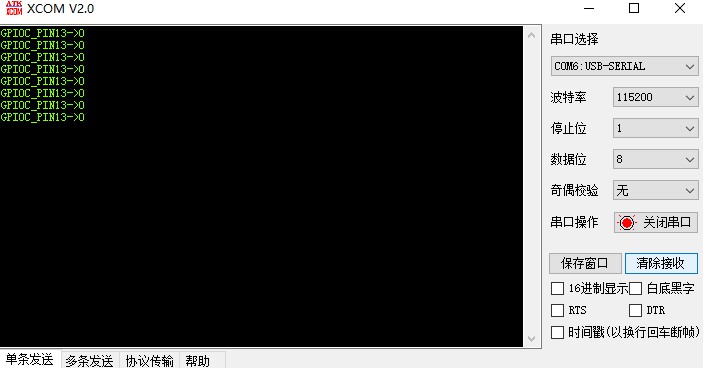

很明显返回的值不正确

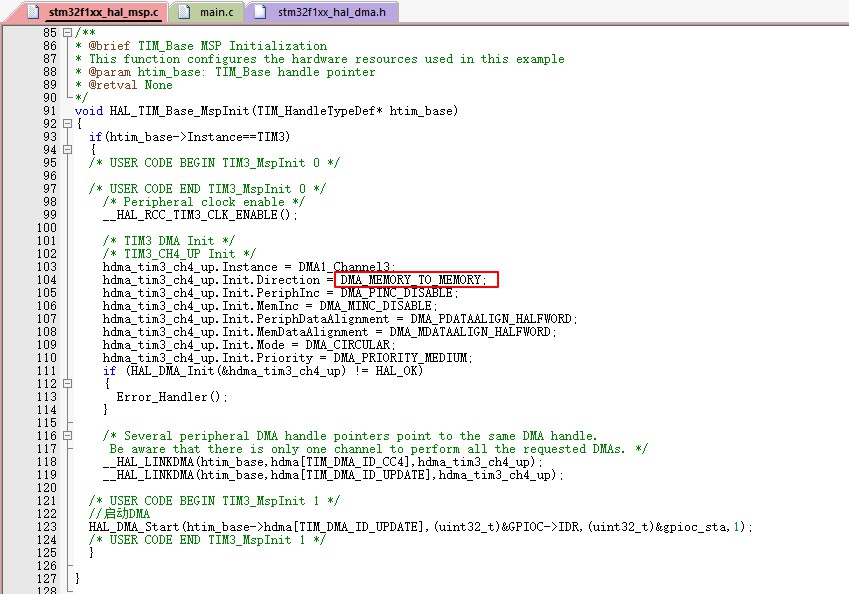

我们回到stm32f1xx_hal_msp.c文件，将传输方向从DMA_PERIPH_TO_MEMORY该为DMA_MEMORY_TO_MEMORY

重新编译并下载，可以看到返回的值是1，用导线将该引脚拉到地，返回的值是0

结果正确了

emmmmm所以GPIO是内存？

工程的链接在这里：https://download.csdn.net/download/qq_40432619/15769358?spm=1001.2014.3001.5501

之前有做过实验，在ADC的触发函数中，在stm32f1xx_hal_adc.c中的HAL_StatusTypeDef HAL_ADC_Start_DMA(ADC_HandleTypeDef* hadc, uint32_t* pData, uint32_t Length)函数中

将HAL_DMA_Start_IT(hadc->DMA_Handle, (uint32_t)&hadc->Instance->DR, (uint32_t)pData, Length)

改为HAL_DMA_Start_IT(hadc->DMA_Handle, (uint32_t)&GPIOx->IDR, (uint32_t)pData, Length)

DMA设置的传输方向是DMA_PERIPH_TO_MEMORY而不是DMA_MEMORY_TO_MEMORY，返回的却是正确GPIO的数据

这就搞不懂了，知道原因的dalao麻烦告诉我一下233
