Qidi 2020.12.18 (MarkDown & EnterpriseArchitect & Haroopad)
0. SMC 简介
SMC (State Machine Compiler) 目前还没有正式中文名，这里把它意译成 状态机生成器，其主要作者是 Charles W. Rapp。状态机生成器实际上早在 2000 年左右就由 Robert C. Martin （他还有个网名叫 Uncle Bob） 创造出来了，现在一般把他发明的状态机生成器称作 OSMC (Original State Machine Compiler)。Charles 曾经是 Robert 的同事，在后者离职后，前者接手了 OSMC 的维护工作[1]。
本文介绍的 SMC 使用 Java 写成，在 OSMC 的基础上进行了扩展和优化，可用于生成基于 状态模式（State Pattern） 实现的状态机代码，并且支持多达 14 种编程语言[2]。相关源码可以在 SourceForge.net 上查看。如果对 SMC 的代码不感兴趣，也可以直接下载最新版本的 jar 包使用（点我下载）。
1. 为 SMC 配置运行环境
下载并解压后，得到可执行文件 Smc.jar，但需要先安装 Java 运行环境才能运行它。
安装 JRE 的教程网上很多，读者可以自行搜索，或者参考《JRE的安装及环境变量配置》这篇文章进行操作。
2. 选定目标场景，确定状态迁移关系
比如我们对 干饭人 混吃等死的美好生活很感兴趣，想实现一个表现 干饭人的一天 的状态机。经过一段时间遐想后，可以得出和干饭人直接相关的状态有：
- 饿了
- 渴了
- 吃饭
- 喝水
- 闲逛
- 睡觉
- 满足
其中 满足 可以作为干饭人的起始状态，视天气而定，转换到 闲逛 或者 睡觉 状态，在这两种状态下，随时间流逝又可以转换为 饿了 或者 渴了 状态，继而转换到 吃饭 或者 喝水 状态。吃掉一定量的食物后（喝水同理），干饭人有可能还没吃饱，这时就会回到 饿了 的状态；或者有可能已经吃饱但又口渴了，这时就会转换到 渴了 的状态；如果此时既不饿也不渴，就会转回到 满足 的状态，实现一次循环。

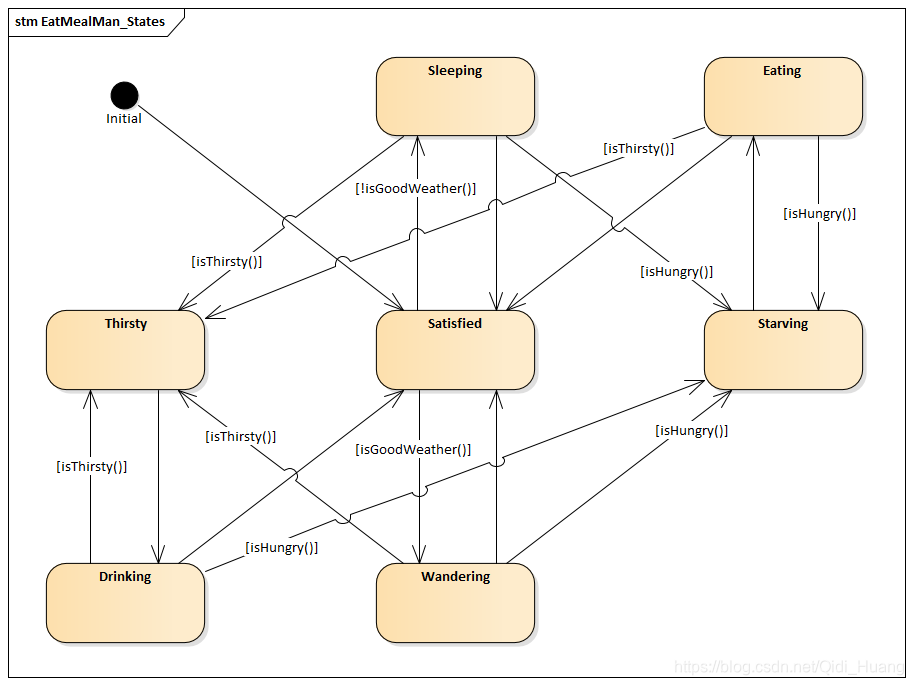

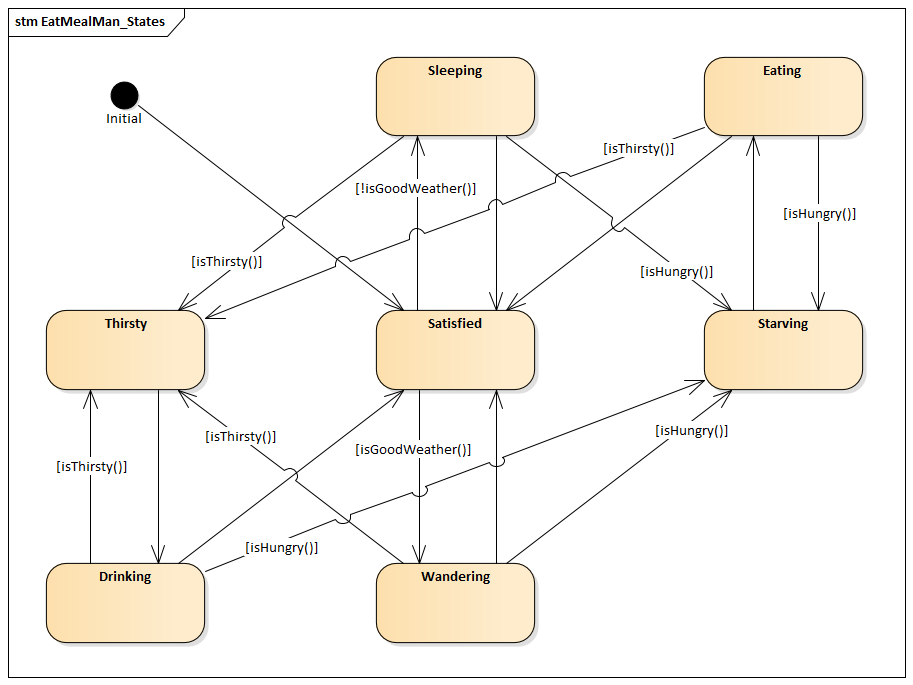

如此，我们就可以手绘出一幅状态迁移图，如下所示：
3. 编写 .sm 文件
理清状态迁移关系之后，为了下一步使用 SMC 工具自动生成代码，我们就可以开始编写 .sm 文件了。
3.1 .sm 文件的格式和语法
关于 .sm 文件的格式和语法，详细说明可以参考 官方文档（点我阅读）。本文只对基础用法进行说明，搭配 3.2节 中的 示例文件 进行阅读，效果更佳。
-
格式
- 添加源文件版权声明/免责声明
使用
%{...}%将声明内容括起来进行标识，比如：%{ // put disclaimer or copy right here %}- 添加注释
使用
//进行标识，比如：Thirsty {// to drinkprocessStateDrinking{} }- 添加具体实现类的类名
用于实现状态机中的具体行为的类的名字。用
%class关键字来标识，比如：%class EatMealMan- 添加声明具体实现类的头文件名
包含具体实现类的类声明的头文件的名字。用
%header关键字来标识，比如：%header EatMealMan.h- 指定要生成的状态机类的类名
要生成的状态机类的名字。用
%fsmclass关键字来标识，比如：%fsmclass EatMealManFSM- 指定要生成的状态机类所在的源文件名
要生成的包含状态机类实现的源文件名（不含扩展文件名）。用
%fsmfile关键字来标识，比如：%fsmfile EatMealManFSM- 指定状态机起始状态
使用
%start关键字来标识，比如：%start EatMealManMap::Satisfied- 指定状态迁移图名称
使用
%map关键字来标识，比如：%map EatMealManMap- 添加各状态定义及迁移关系
使用
%%...%%将各状态及其迁移关系扩起来进行标识，比如：%% Satisfied {processState [!context.getOwner().isGoodWeather()]Sleeping{}processStateWandering{} }Wandering {processStateSatisfied{hangOutAWhile(ctxt.getStateDuration());} }Sleeping {processStateSatisfied{sleepAWhile(ctxt.getStateDuration());} } %% -
语法
- 语法总览
StateNameEntry{// 在这里添加进入 StateName 状态时的行为}Exit{// 在这里添加退出 StateName 状态时的行为} {TriggerMethod [triggerConditions]NewStateName{// 在这里添加转换到 NewStateName 状态前的行为} }其中
StateName是当前的状态名，NewStateName是要切换到的状态名；
Entry和Exit及它们的行为定义都是可选的，如果没有需要可以不写；
TriggerMethod是触发状态转换的方法名，triggerCondition是转换到NewStateName状态需要满足的条件。triggerCondition也是可选的。- 简单状态迁移
只需定义当前状态、目标状态、触发方法。如下：
Thirsty {// to drinkprocessStateDrinking{} }- 条件性状态迁移
在简单状态迁移写法的基础上，在
TriggerMethod后，使用 方括号[]添加状态转换的保护条件（Guard Condition）。只有当条件满足时，才会进行状态切换。如下：Sleeping {processState [context.getOwner().isThirsty()]Thirsty{}processState [context.getOwner().isHungry()]Starving{}processStateSatisfied{} }在多个相同的
TriggerName后添加不同的保护条件和目标状态，其含义为：在该函数中，满足不同条件时分别切换到不同的状态。- 指定转换到新状态前的行为
在目标状态的花括号中添加的行为，会在转换到目标状态前被执行。如下：
Thirsty {// to drinkprocessStateDrinking{setThirstyFlag(true);} }- 带参数的状态迁移
在
TriggerMethod后，使用 圆括号()添加触发函数的参数。如下：Thirsty {maintenanceTime(isBlocked: bool)nil{startCLI(isBlocked);} }其中
maintenanceTime是触发函数的名字，isBlocked是函数参数，bool是参数类型。这个函数的作用是使干饭人进入到维护模式，以便开发人员实时检查运行状态。nil表示这个函数不会触发状态切换，状态机会将当前状态设置为最终状态。- 指定进入状态时的行为
使用
Entry关键字来指定进入状态时的行为。如下：EatingEntry{eatBread(ctxt.getBreadSupply());} {// still hungry after eatingprocessState [context.getOwner().isHungry()]Starving{}// feel thirsty after eatingprocessState [context.getOwner().isThirsty()]Thirsty{setThirstyFlag(true);}// well fedprocessStateSatisfied{setStarvingFlag(false);} }这个示例表示：进入
Eating状态时，就执行eatBread()函数。- 指定退出状态时的行为
类似的，使用
Exit关键字来指定退出状态时的行为。如下：SatisfiedExit{saySomething();} {// raining outsideprocessState [!context.getOwner().isGoodWeat
