【AD学习】将AD绘制的PCB/原理图文件导入到立创EDA打板方法
导入步骤
1．打开AD软件，将PCB绘制页面-点击文件-另存为

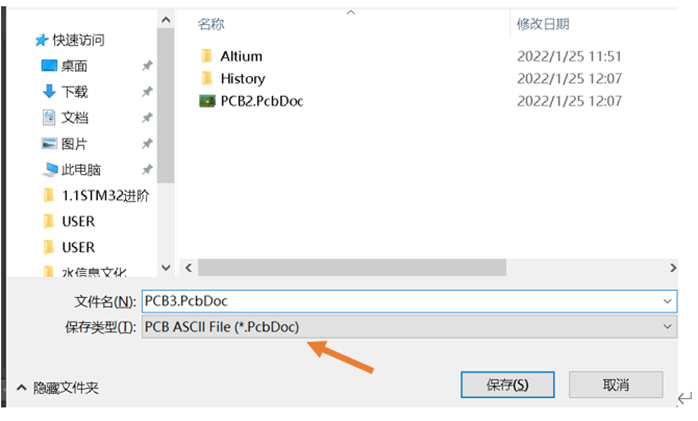

2.另存为的文件必须是 ASCII格式

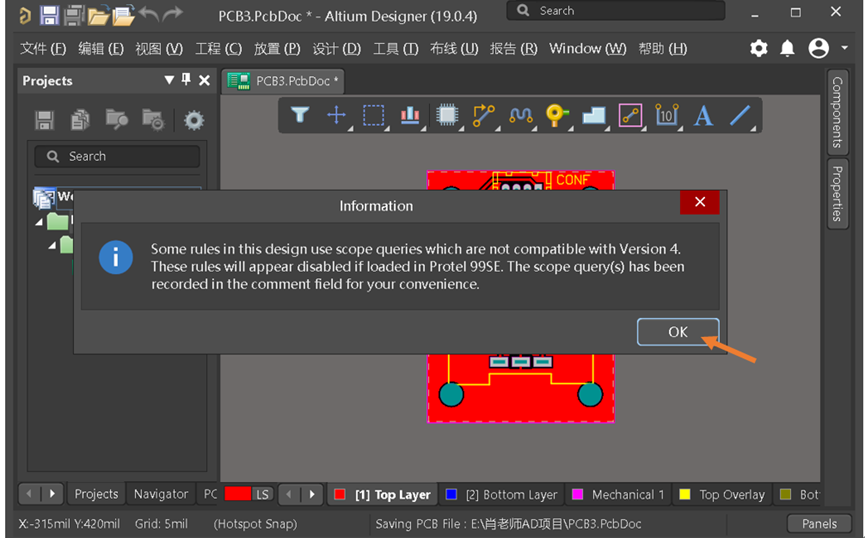

3.点击OK

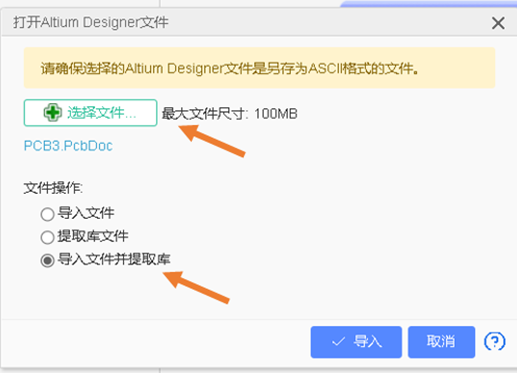

4.在立创EDA页面 文件 > 打开 打开导入对话框。

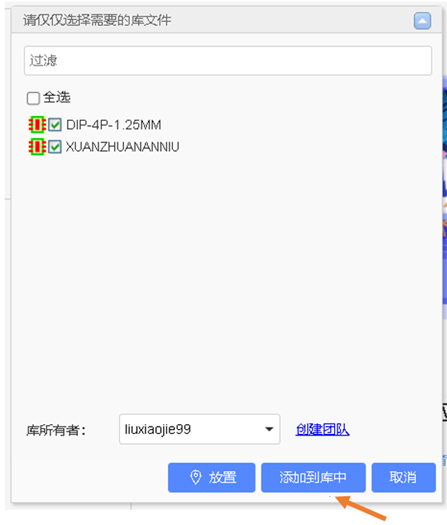

5.在导入对话框选择文件后，根据自己的需要选择导入文件还是提取库，建议选择导入文件并提取库。主要由于Altium Designer原理图库文件，封装库文件并不支持保存为 ASCII格式，所以立创EDA不支持直接导入Altium Designer的库文件。将需要的导入的库文件全部放在原理图或PCB中，再将原理图和PCB另存为ASCII格式，再导入时选择“提取库文件”即可将库文件全部提取。提取后可以直接放置在相应的画布上，也可以直接添加到个人库中。

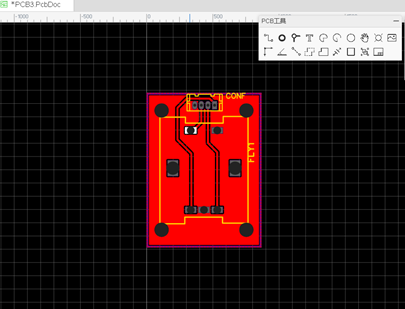

ps：导入在立创EDA的效果非常棒，并且还可以直接每月“白嫖”打板，赞！原理图的导入也是同PCB一样保存为ASCII格式，再导入！
