Concurrent Mark Sweep（cms）垃圾回收器

        好长时间没写过博客了，突发奇想，开始写下最近几年的积累吧，先从Concurrent Mark Sweep（cms）开始，希望自己没有太懒吧，坚持写完吧，先介绍以下概念：

GC ROOT

这里我引用下RednaxelaFX的原话，所谓“GC roots”，或者说tracing GC的“根集合”，就是一组必须活跃的引用（重点）。
例如说，这些引用可能包括：

• 所有Java线程当前活跃的栈帧里指向GC堆里的对象的引用；换句话说，当前所有正在被调用的方法的引用类型的参数/局部变量/临时值。
• VM的一些静态数据结构里指向GC堆里的对象的引用，例如说HotSpot VM里的Universe里有很多这样的引用。
• JNI handles，包括global handles和local handles
• （看情况）所有当前被加载的Java类
• （看情况）Java类的引用类型静态变量
• （看情况）Java类的运行时常量池里的引用类型常量（String或Class类型）
• （看情况）String常量池（StringTable）里的引用

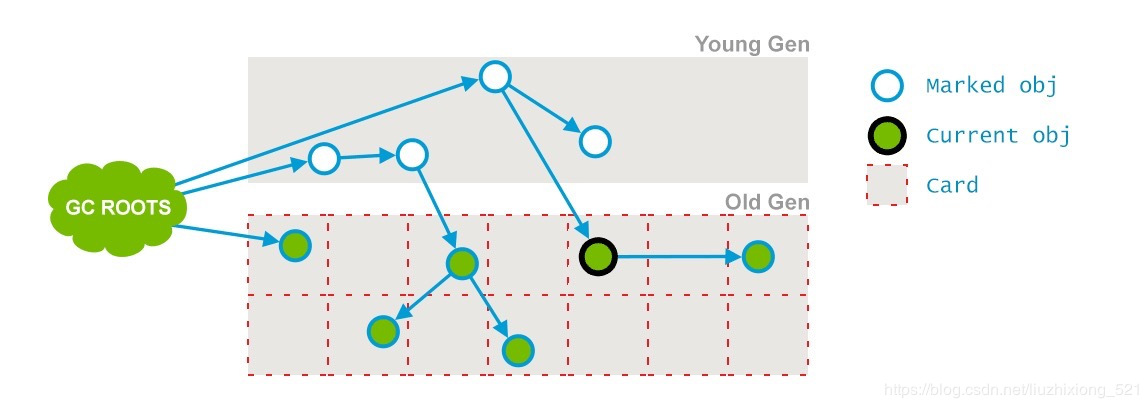

CARD TABLE

• 基于卡表（Card Table）的设计，通常将堆空间划分为一系列2次幂大小的卡页（Card Page）。
• 卡表（Card Table），用于标记卡页的状态，每个卡表项对应一个卡页。
• HotSpot JVM的卡页（Card Page）大小为512字节，卡表（Card Table）被实现为一个简单的字节数组，即卡表的每个标记项 为 1个字节。
• 当对一个对象引用进行写操作时（对象引用改变），写屏障逻辑将会标记对象所在的卡页为dirty。
• OpenJDK/Oracle 1.6/1.7/1.8 JVM默认的卡标记简化逻辑如下：

CARD_TABLE [this address >> 9] = 0;

• 首先，计算对象引用所在卡页的卡表索引号。将地址右移9位，相当于用地址除以512（2的9次方）。可以这么理解，假设卡表卡页的起始地址为0，那么卡表项0、1、2对应的卡页起始地址分别为0、512、1024（卡表项索引号乘以卡页512字节）。
• 其次，通过卡表索引号，设置对应卡标识为dirty。

Mod Union Table

• 当一个card跨代（年轻代依赖老年代）引用，年轻代gc需要扫描这些dirty card，看是否有跨代引用，也可能由于跨代引用不存在了，年轻代会擦除这个dirty card的状态，但是dirty card只有一份，年轻代gc和老年代gc都操作会产生误操作，所以有了Mod Union Table，结构和card table基本一致。
• 介绍完GCROOT，然后说下CMS的过程：

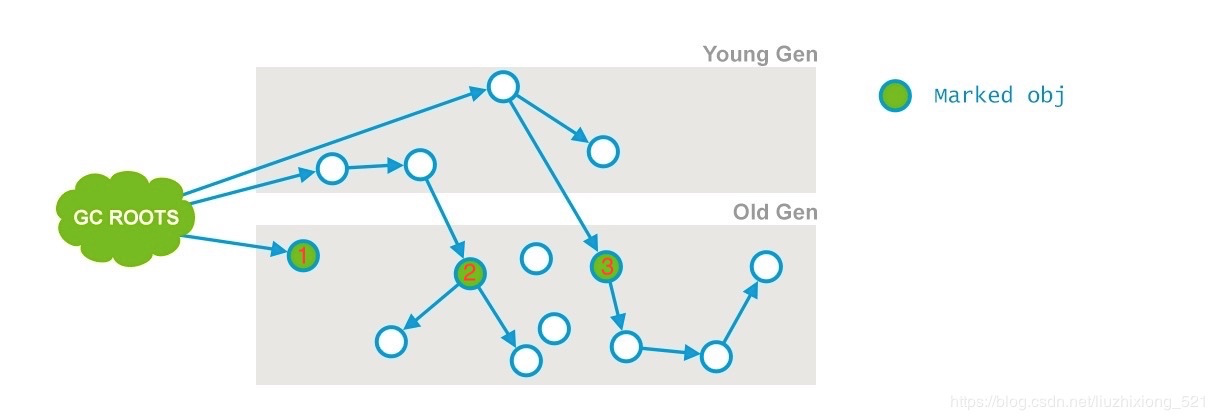

1：初始标记（stop the word）

•  初始标记做的事情是二件：
• ①：遍历GCRoot可直达的老年代对象（图中红颜色字体的1）
• ②：遍历新生代直达的老年代对象  （图中红颜色字体的2和3）
• 从上面的图中也可以看出来，初始标记是做了部分年轻代GC的事情，这里显然是可以优化的，g1就优化了这个过程，每次老年代的GC发生在年轻代GC之后，这样就省去了trace年轻代的过程，后面的帖子我会对比cms和g1设计上的不同和优化。

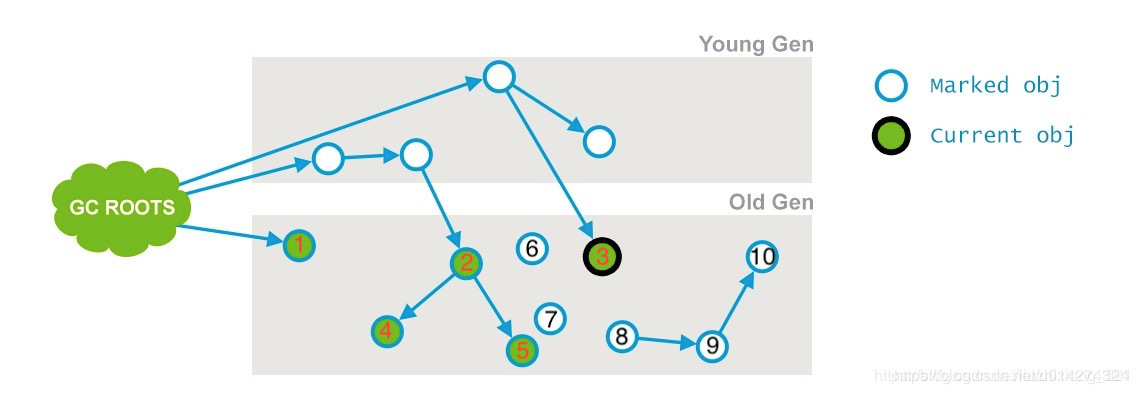

2：并发标记

并发标记和其名字一样，并发执行，主要做二件事情：

• ①：沿着初始标记的1，2，3对象，进行trace遍历（4，5），直到所有对象被遍历标记完全，（6，7，8，9，10）未被标记，将被回收。

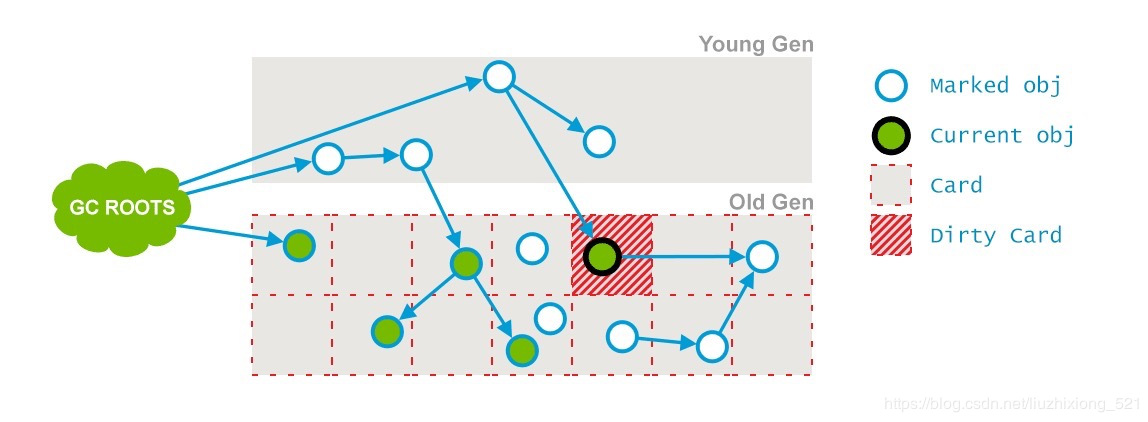

• ②：新生代晋升到老年代，直接在老年代分配的对象，还有老年代内部引用变化的对象，这些对象所在的card table被标记为dirty，也就是脏卡（dirty card）。

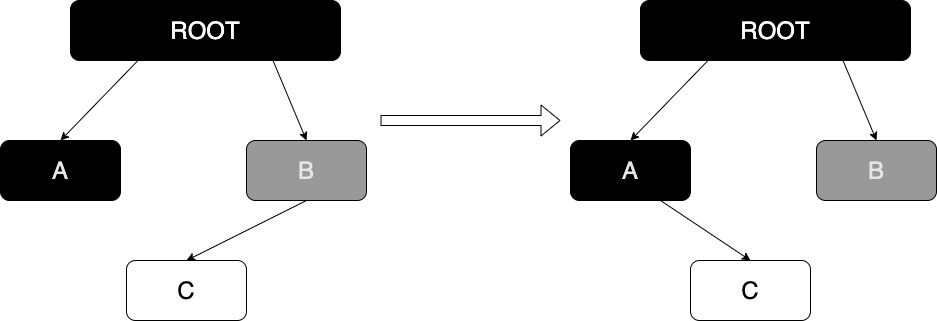

• 为什么会有这个操作，下面我介绍一下三色标记法：
• 白色：还没有搜索过的对象（白色对象会被当成垃圾对象）
• 灰色：正在搜索的对象
• 黑色：搜索完成的对象（不会当成垃圾对象，不会被 GC）

A.c = C;
B.c = null;

• 如果灰色对象B下面的引用的白色对象c在并发阶段，成为了黑色对象A下面的引用，那么会发生什么事情？会产生漏标，c对象最终会被回收，这是非常可怕的事情，活着的对象被回收了，这是不能接受的，处理这种情况一般有二种方式：
• ①：在对象引用发生变化之前记录对象引用关系，灰色（B）对象断开白色对象(C)的引用时记录，保证不会漏标。（写前屏障）（B.c = null）g1
• ②：在对象引用发生变化之后记录对象引用关系，黑色(A)对象新增白色(C)对象是记录，保证了不会漏标。（写后屏障）（A.c = c）cms
• cms采用的是写后屏障，增量更新（Incremental Update），修改的对象在Mod Union Table里被标记为Dirty card。

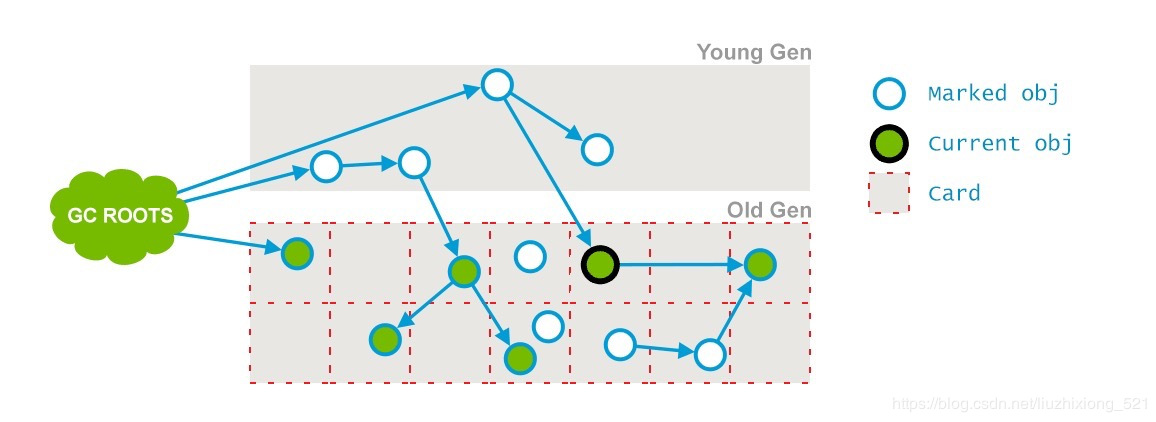

3：并发预清理

• 通过参数CMSPrecleaningEnabled选择关闭该阶段，默认启用：
• ①：扫描并发标记阶段，老年代新增加的对象，Mod Union Table的Dirty Card，重新标记那些在并发标记阶段新增加和引用被更新的对象。

4：并发可中断的预清理

• CMS 有两个参数：CMSScheduleRemarkEdenSizeThreshold、CMSScheduleRemarkEdenPenetration，默认值分别是2M、50%。eden空间使用超过2M时，启动可中断的并发预清理（CMS-concurrent-abortable-preclean），eden空间使用率达到50%中断预清理。CMSMaxAbortablePrecleanTime=5s和循环次数（默认是0，不限制）CMSMaxAbortablePrecleanLoops也能控制退出。
• ①：处理并发标记阶段和并发预清理阶段，新生代survivor新增加的对象（对老年代有引用），Dirty Card 和 Mod Union Table，并发预清理和可中断的预清理这二个阶段，都是为了最终标记减少标记的数量，减少系统停顿的时间。
• 执行可中断的预清理的前提？
• eden空间使用超过2M时，启动可中断的并发预清理（CMS-concurrent-abortable-preclean），eden空间使用率达到50%中断预清理。
• 为什么会有这个阶段？
• 其实这个阶段更多的作用是期望能够发生一次minor gc（ParNew gc），因为接下来的Final Remark阶段要扫描整个的新生代，为什么要扫描新生代？因为新生代的对象关系变化比较大，Dirty Card卡比较多，与其扫描新生代的Dirty Card，不如直接扫描整个年轻代，但是如果新生代太大，扫描起来太费时间，就会得不偿失，Final Remark（stop the world）的时间会很长，所以期望发生一次minor gc回收年轻代，但也仅仅是期望。下面切一段代码：

 while (!(should_abort_preclean() ||ConcurrentMarkSweepThread::should_terminate())) {workdone = preclean_work(CMSPrecleanRefLists2, CMSPrecleanSurvivors2);cumworkdone += workdone;loops++;// Voluntarily terminate abortable preclean phase if we have// been at it for too long.if ((CMSMaxAbortablePrecleanLoops != 0) &&loops >= CMSMaxAbortablePrecleanLoops) {if (PrintGCDetails) {gclog_or_tty->print(" CMS: abort preclean due to loops ");}break;}if (pa.wallclock_millis() > CMSMaxAbortablePrecleanTime) {if (PrintGCDetails) {gclog_or_tty->print(" CMS: abort preclean due to time ");}break;}// If we are doing little work each iteration, we should// take a short break.if (workdone < CMSAbortablePrecleanMinWorkPerIteration) {// Sleep for some time, waiting for work to accumulatestopTimer();cmsThread()->wait_on_cms_lock(CMSAbortablePrecleanWaitMillis);startTimer();waited++;}}

• 可中断的预清理退出的条件有二个，循环的次数大于CMSMaxAbortablePrecleanLoops，或者执行的时间大于5000ms （CMSMaxAbortablePrecleanTime），如果在中断条件之前发生一次年轻代gc（minor gc），大家都高兴，发生不了的话，可以用这个参数（CMSScavengeBeforeRemark）强行开启。
• 既然eden的使用率50%就会中断预清理，那么何时能够触发minor gc? 因为50%触发不了minor gc。
• 如果对象增长很快，导致触发了minor gc，这个阶段就会退出，中断预清理。如果对象增长很慢，eden的使用率超过50%，为了避免eden继续增长，最终标记遍历年轻代的成本增加，这个阶段就退出，中断预清理。从上面来看，这个阶段针对的是对象增长特别快的情况，不适应所有场景。如果需要降低最终标记的时间，可以使用CMSScavengeBeforeRemark这个参数，CMSScavengeBeforeRemark会执行一次minor gc，但是这个参数不是万能的，具体能不能降低时间，需要比较minor gc花费的时间是否小于最终标记扫描整个年轻代的时间。

5：最终标记（stop the word）

• 由于上一个过程也是并发的，不可能所有对象都能被标记到，这个阶段就stop the world，查缺补漏，包含上面几个过程的全部内容
• ①：遍历年轻代作为根标记老年代对象包括modUnionTable。
• 为什么遍历年轻代？这是因为年轻代的对象变化的非常快，与其遍历整个年轻代的dirty card，不如直接遍历整个年轻代的对象。
• ②：遍历dirty card标记老年代对象。
• 这个过程很多人说不是重复了么，实际上，gcroot trace的过程，遇到被标记的第一个元素，就会终止，上面的过程并不多余。

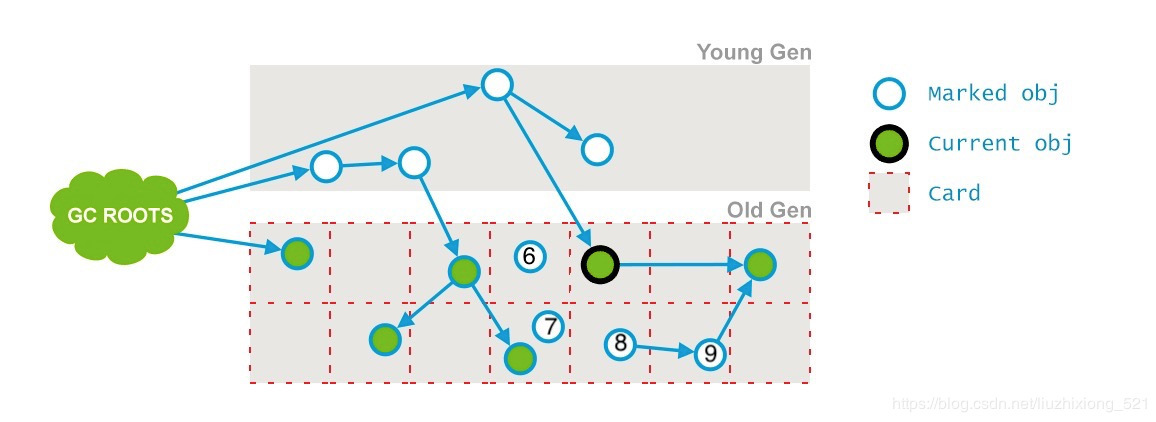

6：并发清理

• 如图，6，7，8，9就被清理掉了，这个阶段是并发的，但是效率并不是特别高，由于是并行的，还会产生浮动垃圾，就是对象变成不可达了，但是标记已经结束了，没法在标记了，就产生了浮动垃圾，g1的时候就变成了stop the word了。

7：并发重置

• 最后一个阶段，重置cms的数据结构

到这里基本上可以结束了，但是总得凑下字数吧，整个的gc过程我大概说一下：年轻代minor gc之后，对象晋升到老年代，老年代的对象越来越多之后，就会触及阈值，就会触发cms gc；如果这个时候新对象来到老年代，老年代没有足够空间（Concurrent Mode Failure），就会触发serial old 做担保的full gc，如果full gc之后仍没有空间，就会触发oom，下一篇我就会说一个案例，如何分析的。
