TL1808-EVM开发板介绍
开发板简介
- 基于TI AM1808 ARM9处理器，主频456MHz；
- 集成uPP、EMIFA、SATA、USB 2.0 OTG等大数据接口，可与FPGA/CPLD配套使用；
- AM1808 ARM9核心板尺寸只有55mm*33mm，仅硬币大小；
- 采用精密工业级B2B连接器，占用空间小，稳定性强，易插拔，防反插；
- 通过高低温、振动测试认证，满足工业环境需求，发热量小；
- 支持裸机、Linux操作系统。

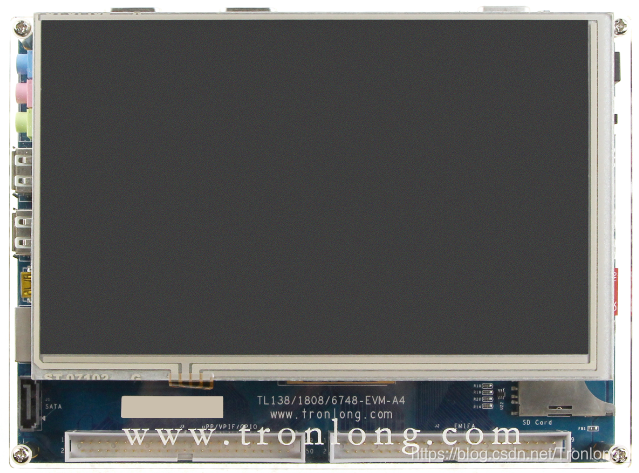

图 1 开发板正面图1

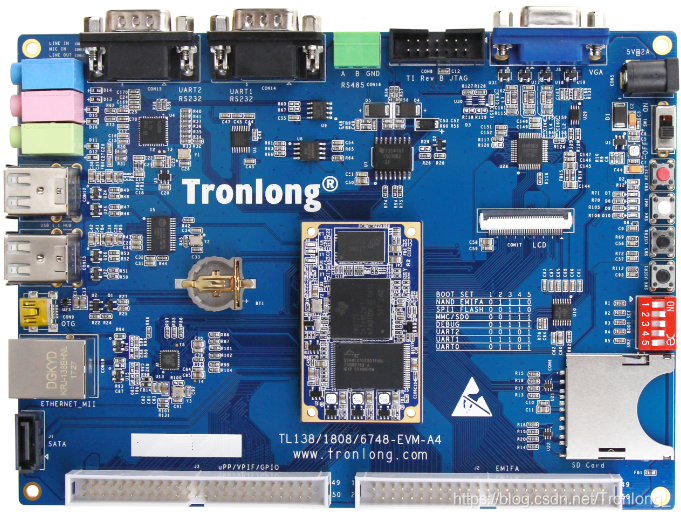

图 2 开发板正面图2

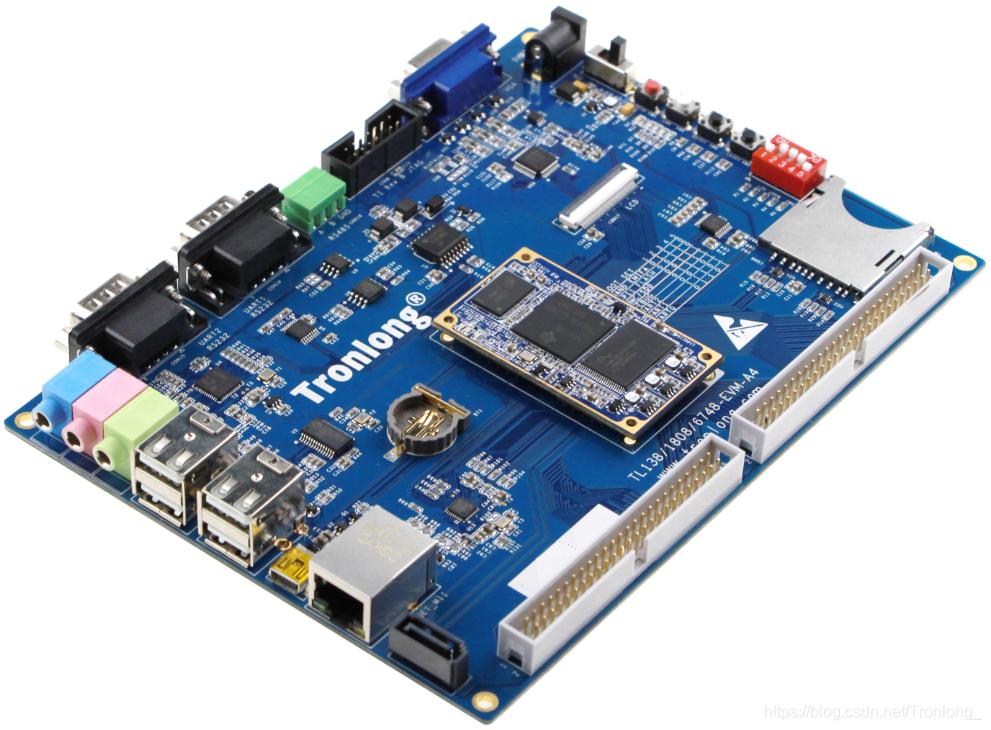

图 3 开发板斜视图
图 4 开发板侧视图1
图 5 开发板侧视图2
图 6 开发板侧视图3
图 7 开发板侧视图4
TL1808-EVM是一款基于广州创龙AM1808核心板SOM-TL1808设计的ARM9开发板，它为用户提供了SOM-TL1808核心板的测试平台，用于快速评估SOM-TL1808核心板的整体性能。
SOM-TL1808引出CPU全部资源信号引脚，二次开发极其容易，用户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。
不仅提供丰富的Demo程序，还提供全面的技术支持，协助用户进行底板设计和调试以及ARM软件开发。
典型运用领域
- 数据采集处理显示系统
- 智能电力系统
- 图像处理设备
- 高精度仪器仪表
- 中高端数控系统
- 通信设备
- 音视频数据处理
软硬件参数
硬件框图

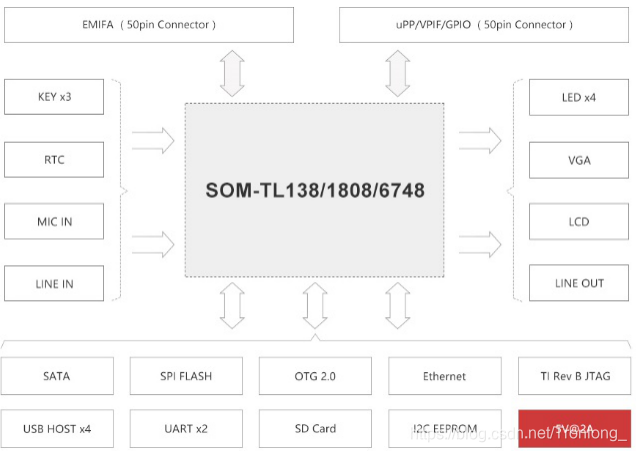

图 8 开发板硬件框图

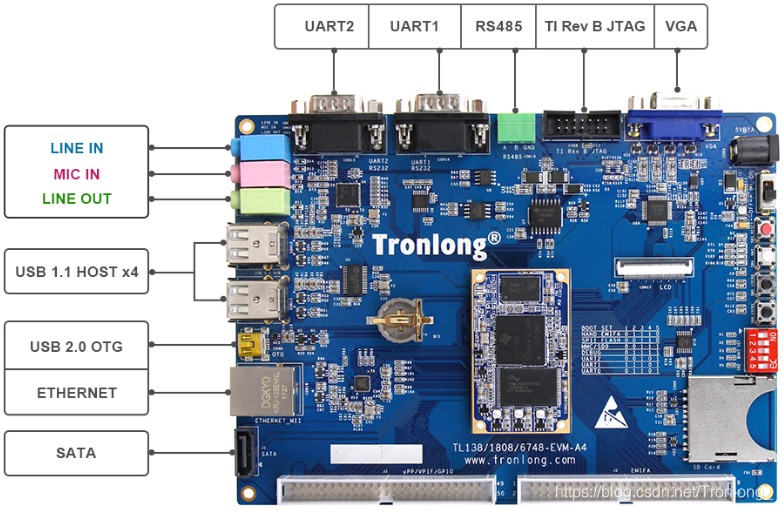

图 9 开发板硬件资源图解1

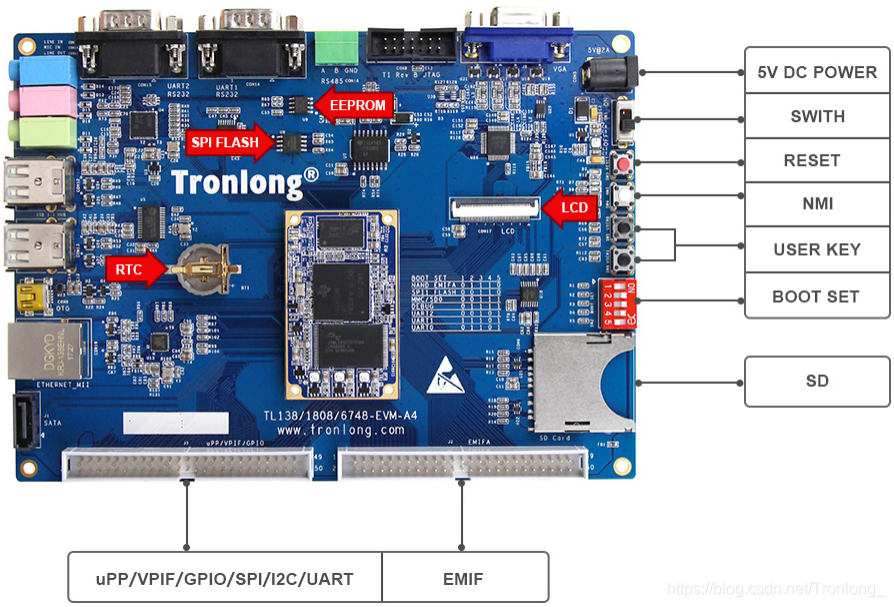

图 10 开发板硬件资源图解2
硬件参数
表 1 硬件参数
| CPU | TI AM1808 ARM9，主频456MHz |
| ROM | 128/256/512MByte NAND FLASH |
| RAM | 128/256MByte DDR2 |
| B2B Connector | 2x 50pin公头B2B，2x 50pin 母头B2B，间距0.5mm，共200pin |
| IO | 2x IDC3简易牛角座（2x 25pin规格），间距2.54mm，包含uPP、EMIF、VPIF、GPIO、SPI、I2C、UART等拓展信号 |
| KEY | 1x系统复位按键，1x非屏蔽中断按键，2x可编程输入按键 |
| LED | 1x供电指示灯，4x可编程指示灯 |
| JTAG | 1x 14pin TI Rev B JTAG接口 |
| LCD | 1x LCD触摸屏接口，1x VGA视频输出接口 |
| BOOT SET | 1x 5bit启动方式选择拨码开关 |
| SD | 1x SD卡接口 |
| RTC | 1x CR1220 RTC座 |
| SATA | 1x 7pin SATA硬盘接口 |
| Ethernet | 1x RJ45以太网口，10/100M自适应 |
| USB | 1x USB 2.0 OTG接口 |
| 4x USB 1.1 HOST接口，通过USB HUB拓展得到 | |
| AUDIO | 1x 3.5mm Line in音频输入接口 |
| 1x 3.5mm Mic in音频输入接口 | |
| 1x 3.5mm Line out音频输出接口 | |
| UART | 2x RS232串口 1x RS485串口（RS485和UART1复用） |
| SWITCH | 1x电源拨码开关 |
| POWER | 1x 5V 2A直流输入DC-005电源接口，外径5.5mm，内径2.1mm |
备注：广州创龙OMAPL138、AM1808、TMS320C6748核心板在硬件上pin to pin兼容。
软件参数
表 2 软件参数
| ARM端软件支持 | 裸机、Linux操作系统（Linux-3.3、Linux-2.6.37、Linux-2.6.33） | |
| CCS版本号 | CCS5.5 | |
| 图形界面开发工具 | Qt | |
| Linux驱动支持 | NAND FLASH | DDR2 |
| SPI FLASH | I2C EEPROM | |
| MMC/SD | SATA | |
| USB 1.1 HOST | USB 2.0 OTG | |
| LED | BUTTON | |
| RS232 | RS485 | |
| UART TL16C754C | CAN MCP2515 | |
| AUDIO TLV320AIC3106 | Ethernet LAN8710 MII | |
| Ethernet LAN8720 RMII | Ethernet LAN9221 EMIFA | |
| 4.3in Touch Screen LCD | 7in Touch Screen LCD | |
| VGA CS7123 | RTC | |
| ADC AD7606 | ADC AD7656 | |
| ADC ADS8568 | DAC AD5724 | |
| CMOS Sensor OV2640 | Video Decoder TVP5147 | |
| USB 3G ZTE MC2716 | USB WIFI RTL8188 | |
| USB Mouse | USB Keyboard | |
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片datasheet，缩短硬件设计周期；
- 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；
- 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；
- 提供基于Qt的图形界面开发教程。
广州创龙为AM1808开发提供了大量的开发资料，提供中文数据手册，创造了AM1808平台开发的新局面，引领AM1808 ARM处理器学习热潮，已成为AM1808开发者的重要合作企业。
部分开发例程详见附录A，开发例程主要包括：
- 基于ARM端的裸机开发例程
- 基于ARM端的Linux开发例程
电气特性
核心板工作环境
表 3
| 环境参数 | 最小值 | 典型值 | 最大值 |
| 商业级温度 | 0°C | / | 70°C |
| 工业级温度 | -40°C | / | 85°C |
| 工作电压 | / | 5V | / |
功耗测试
表 4
| 类别 | 典型值电压 | 典型值电流 | 典型值功耗 |
| 核心板 | 4.94V | 265mA | 1.30W |
| 整板 | 4.83V | 413mA | 2.00W |
机械尺寸图
表 5
|
| 开发板 | 核心板 |
| PCB尺寸 | 180mm*130mm | 55mm*33mm |
| 安装孔数量 | 8个 | 4个 |

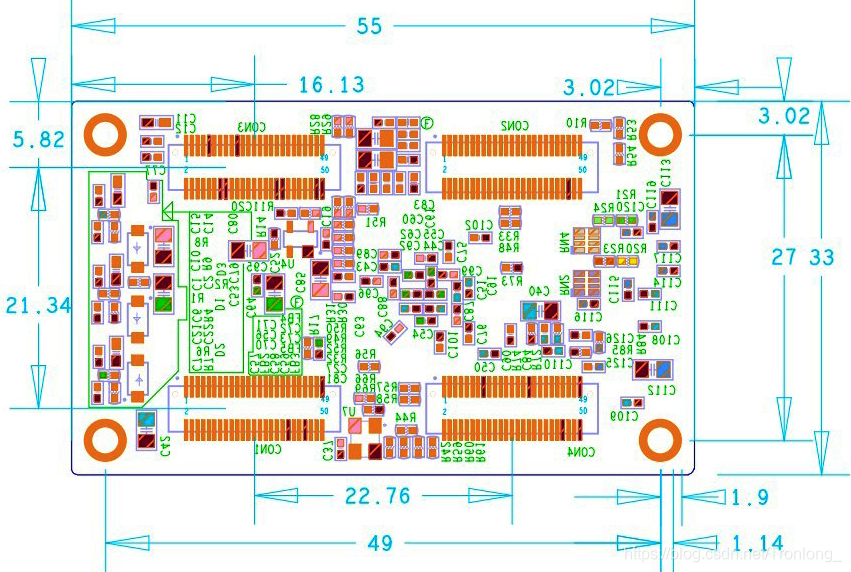

图 11 核心板机械尺寸图

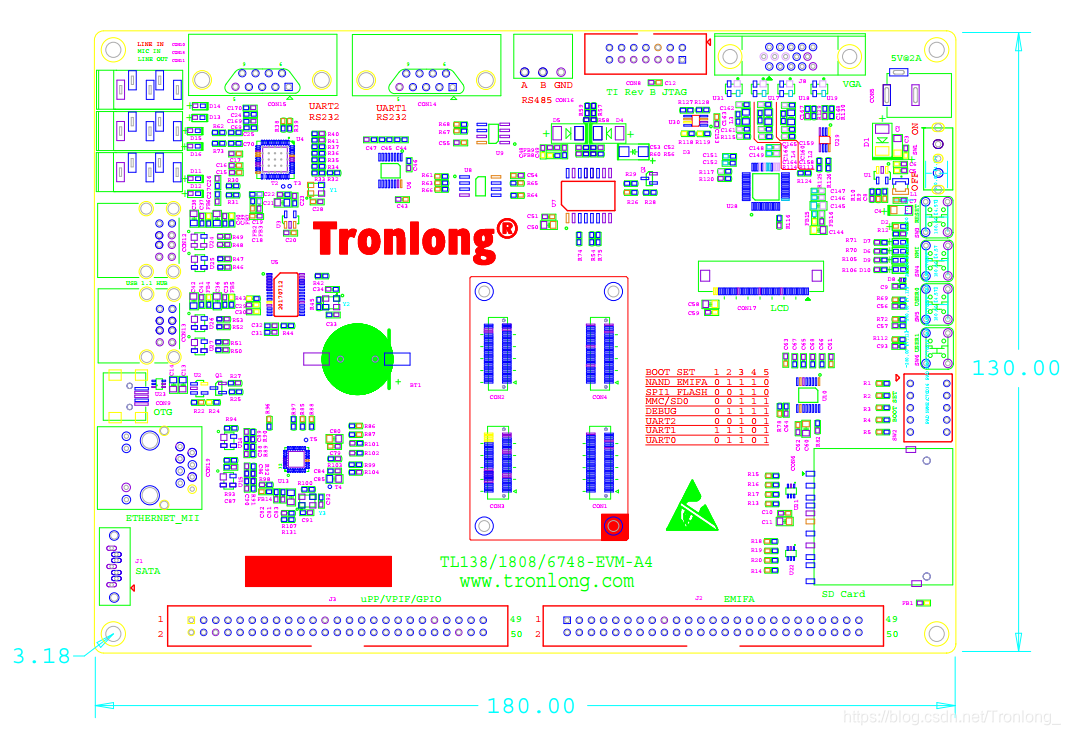

图 12 开发板机械尺寸图
