C6678 MSI中断配置
在PCIe中断中，一共存在4种中断分别为：MSI中断、legacy中断、错误中断和电源管理及重启事件中断。比较常用的是MSI中断和legacy中断。当C6678当做EP端时，只能产生MSI和legacy中断中的一种。当C6678作为RC端时，MSI和legacy中断都能处理。

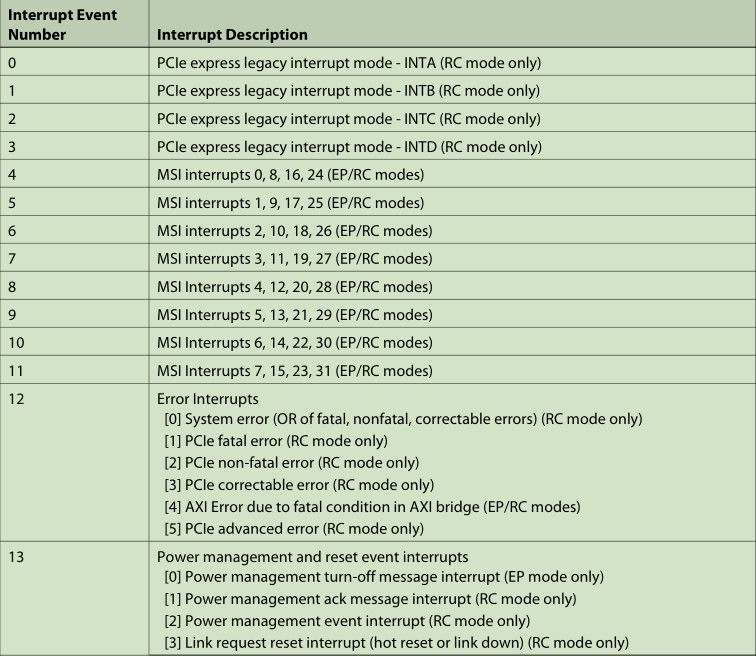

如图 1所示，C6678支持32个MSI中断，每四个中断组成一个中断事件号。需要注意的是核0只能支持4号中断事件号。以此类推，核1只能支持5号中断，核7只能支持11号中断。由此可知，常用的核0只能支持中断vector0、8、16和24，且这四个中断vector共享一个4号中断事件号。
图 1 PCIe中断事件
1.1 MSI中断初始化配置
具体配置过程如下：
（1）配置MSI_EN=1（寄存器MSI_CAP中bit16），使能MSI中断。

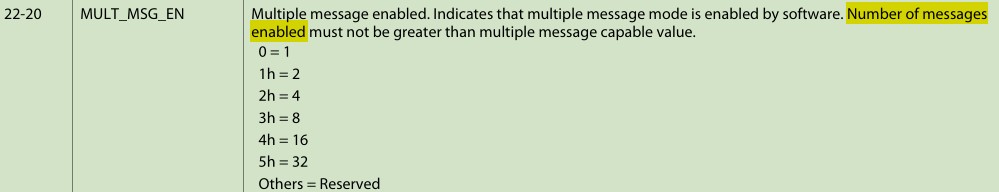

（2）配置MULT_MSG_EN=0x5（寄存器MSI_CAP[22:20]，见图 2）。
图 2 MULT_MSG_EN的配置
