基于MSP432的嵌入式系统实践

前言

基于CCS平台，采用驱动芯片为SSD1306的7脚0.96寸OLED，使用MSP432P401R的SPI接口进行通信。SPI协议内容可参阅SPI协议。

硬件连接及显示

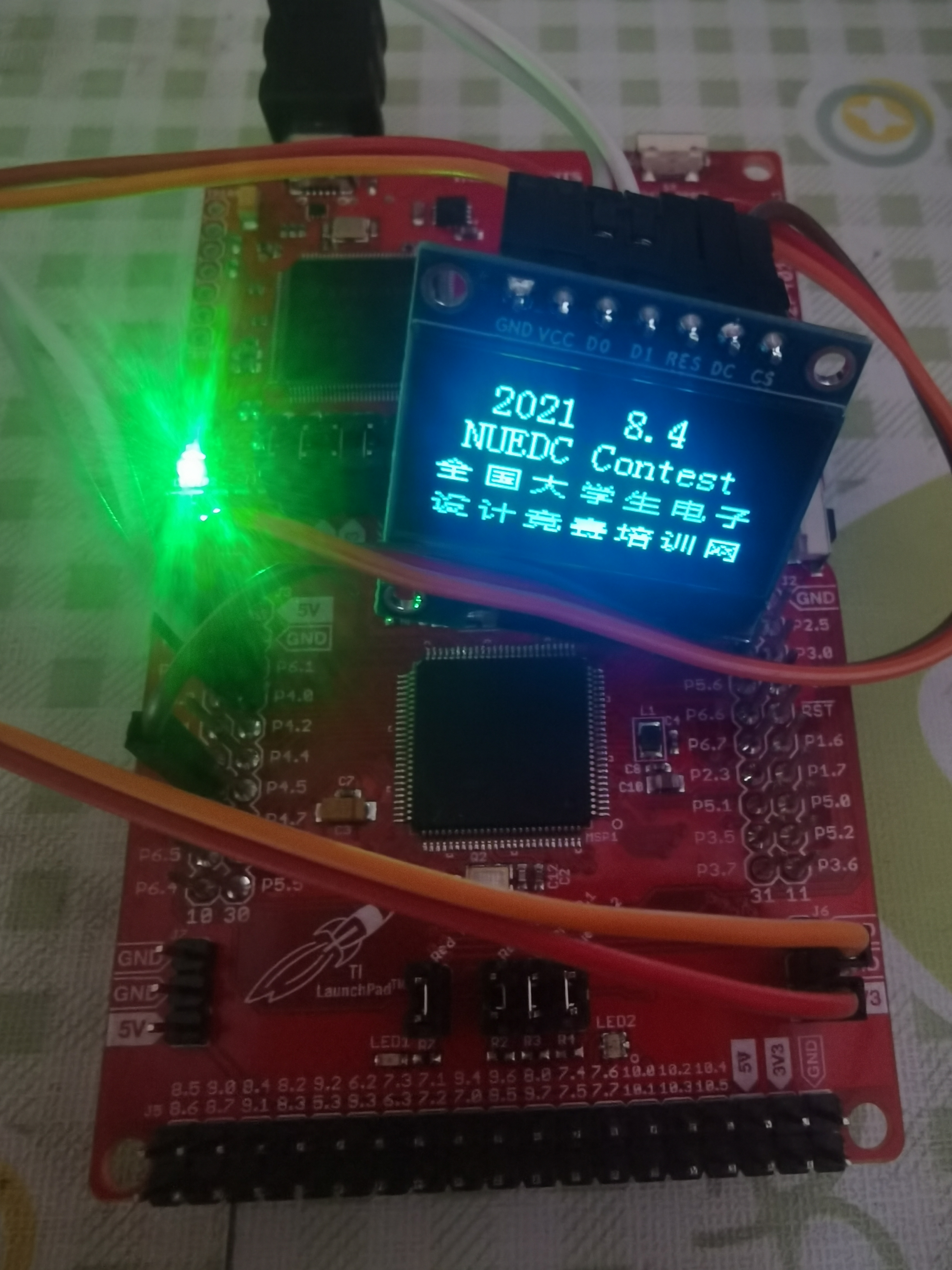

MSP432P401R LAUNCHPAD+SSD1306 0.96寸OLED显示屏

硬件连接：
GND 接电源地
VCC 接5V或3.3v电源
SCL(D0) 接P40
SDA(D1) 接P32
RES 接P61
DC 接P60
CS 接P15

显示效果：
OLED上循环显示如下内容，每项内容显示5s。

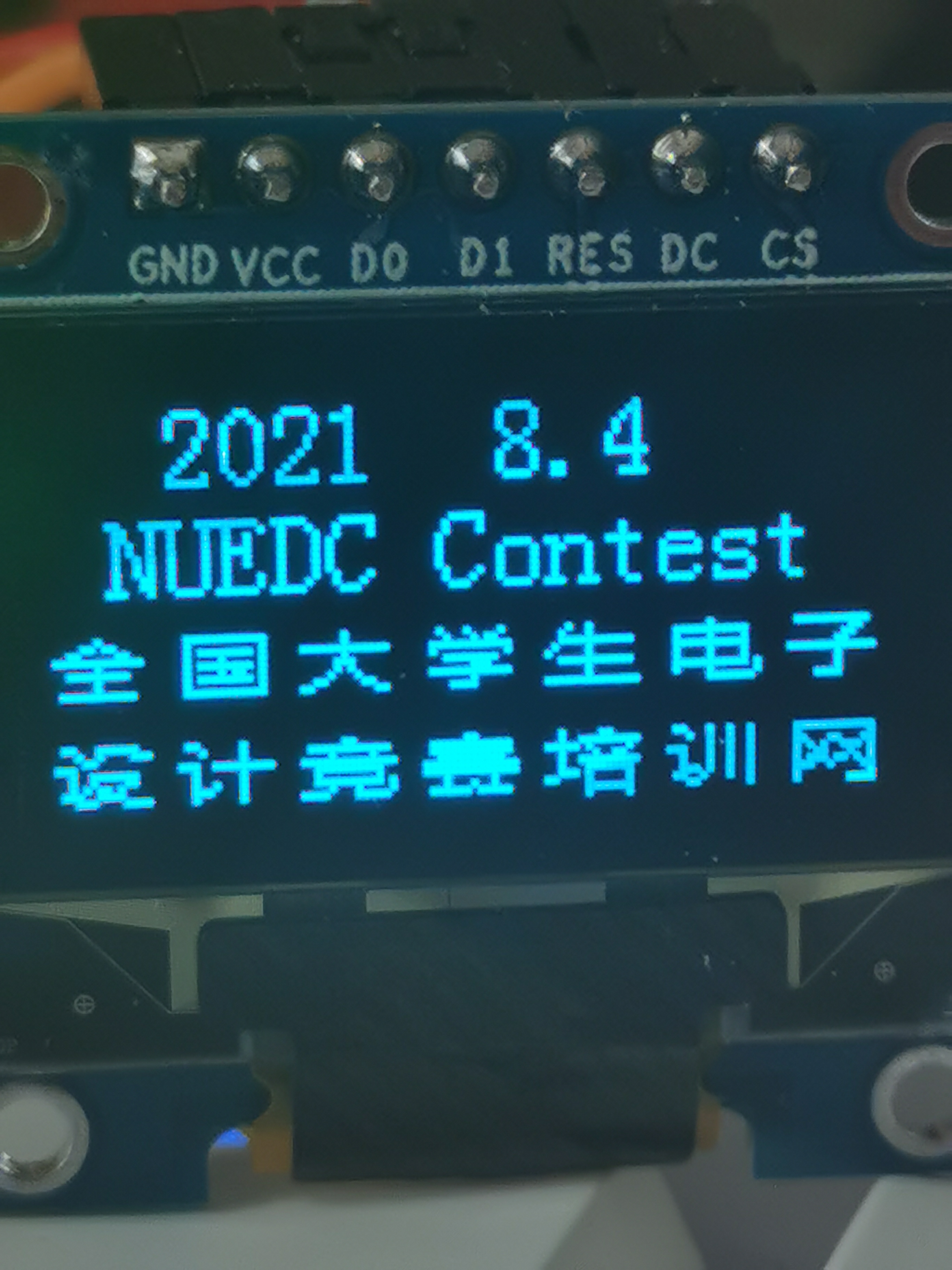

“ 2021 8.4 NUEDC Contest 全国大学生电子设计竞赛培训网”

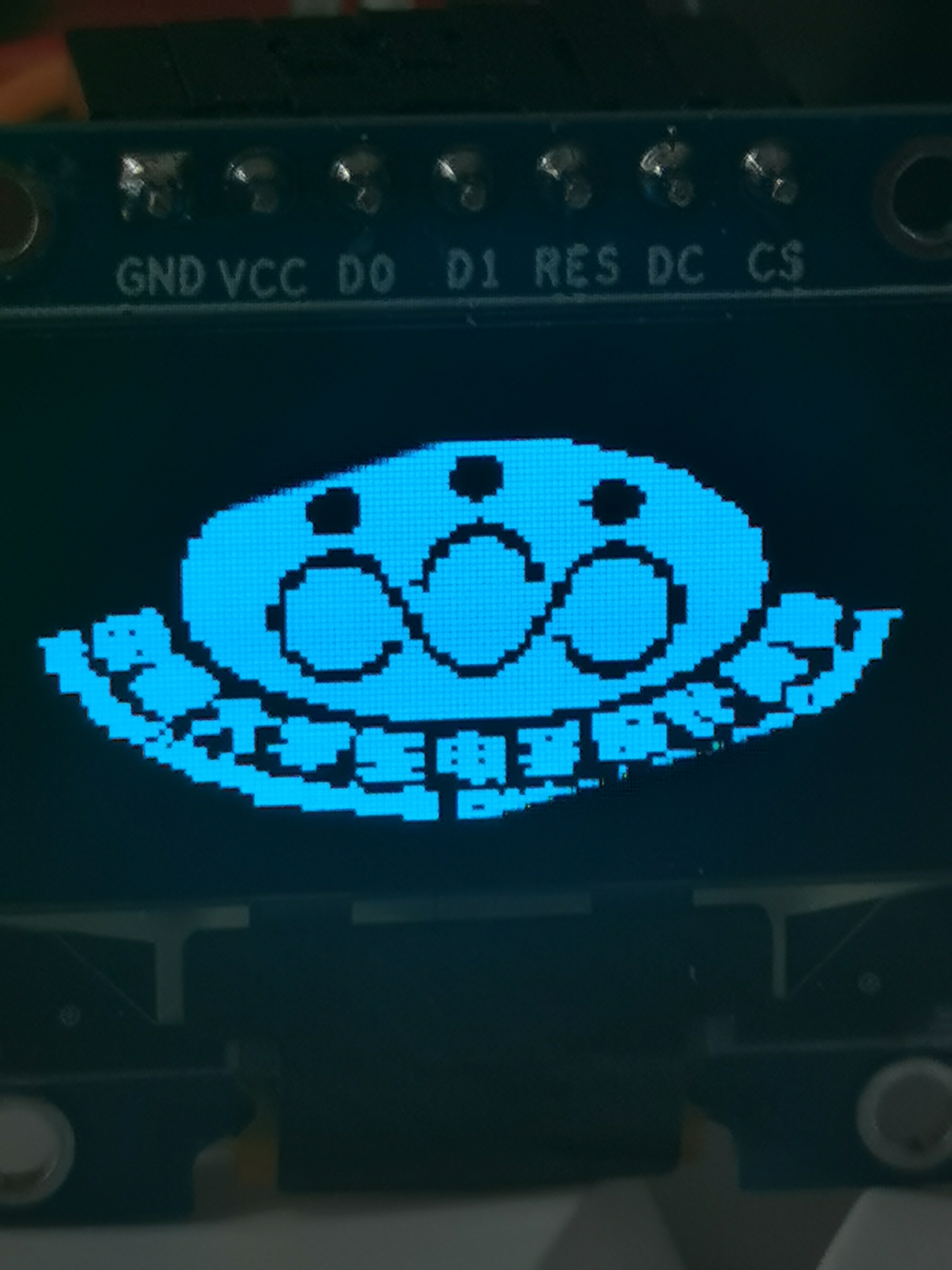

全国大学生电子设计竞赛徽章

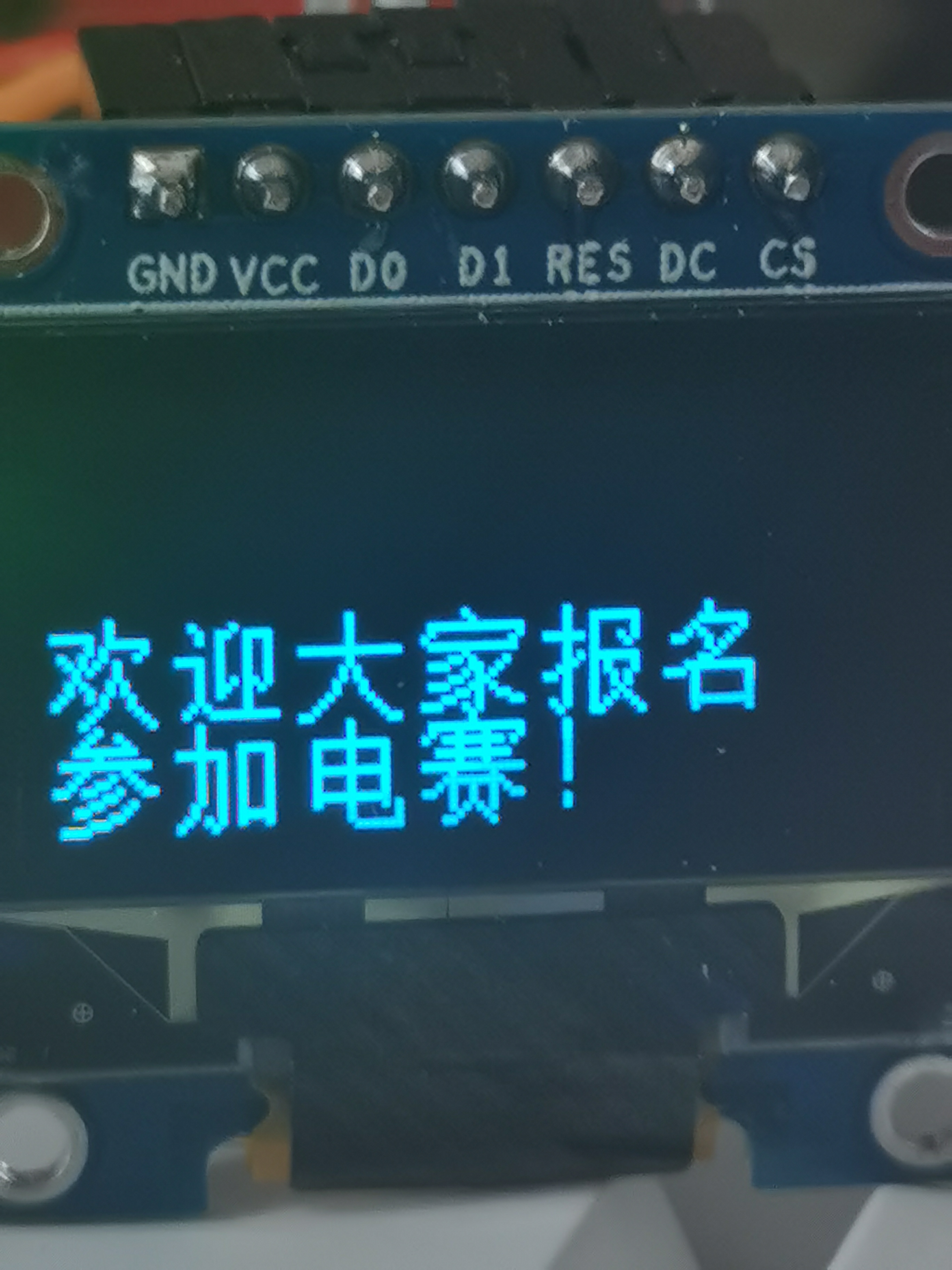

“ 欢迎大家报名参加电赛！”

主程序代码

要想调用函数，比较重要的四个驱动文件：

• bmp.h（OLED的图片库）
• oled.c（OLED有关的各种函数）
• oled.h（OLED用到的头文件和函数声明）
• oledfont.h（OLED的字符库和汉字库）

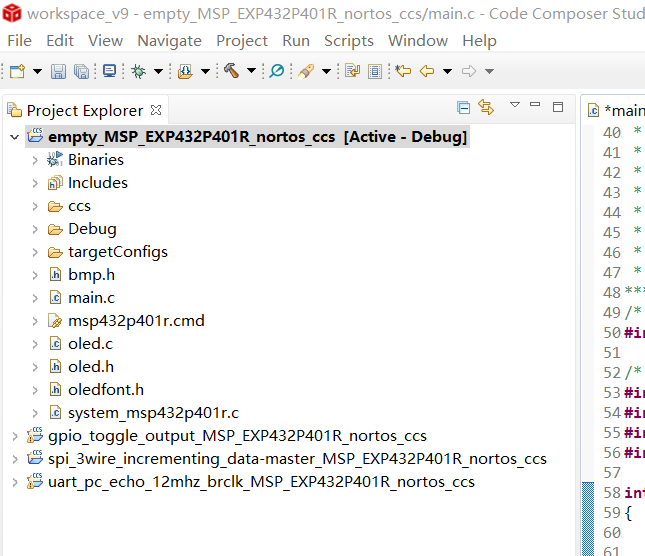

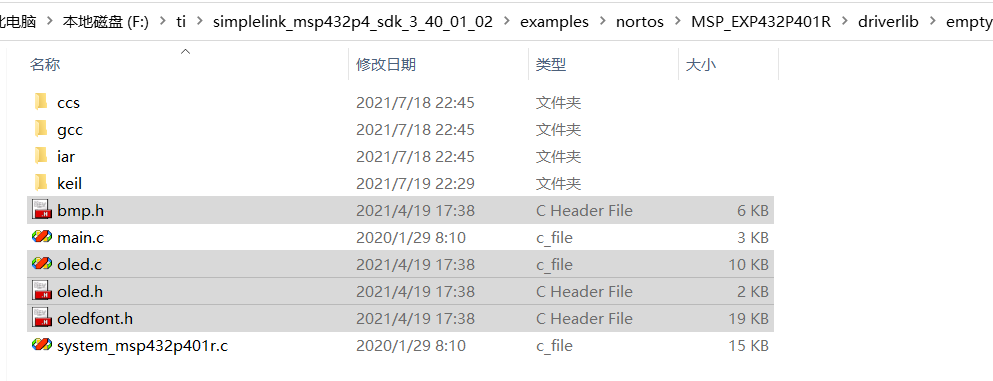

  将四个文件放到工程目录下，打开CCS并添加到工程里：


  打开main.c文件，包含头文件oled.h和bmp.h并编写主函数：

#include"oled.h"
#include"bmp.h"int main(void)
{init();                         //初始化OLED_Init();MAP_WDT_A_holdTimer();while(1){OLED_Clear();delay_ms(5);OLED_ShowString(0,0,"  2021  8.4");OLED_ShowString(0,2," NUEDC Contest ");OLED_ShowCHinese(0,4,0);      //全OLED_ShowCHinese(18,4,1);     //国OLED_ShowCHinese(36,4,2);     //大OLED_ShowCHinese(54,4,3);     //学OLED_ShowCHinese(72,4,4);     //生OLED_ShowCHinese(90,4,5);     //电OLED_ShowCHinese(108,4,6);    //子OLED_ShowCHinese(0,6,7);      //设OLED_ShowCHinese(18,6,8);     //计OLED_ShowCHinese(36,6,9);     //竞OLED_ShowCHinese(54,6,10);    //赛OLED_ShowCHinese(72,6,11);    //培OLED_ShowCHinese(90,6,12);    //训OLED_ShowCHinese(108,6,13);   //网delay_ms(500);OLED_Clear();delay_ms(5);OLED_DrawBMP(0,0,128,8,BMP1);  //图片显示delay_ms(500);OLED_Clear();delay_ms(5);OLED_ShowCHinese(0,4,14);      //欢OLED_ShowCHinese(18,4,15);     //迎OLED_ShowCHinese(36,4,16);     //大OLED_ShowCHinese(54,4,17);     //家OLED_ShowCHinese(72,4,18);     //报OLED_ShowCHinese(90,4,19);     //名OLED_ShowCHinese(0,6,20);      //参OLED_ShowCHinese(18,6,21);     //加OLED_ShowCHinese(36,6,22);     //电OLED_ShowCHinese(54,6,23);     //赛OLED_ShowCHinese(72,6,24);     //！delay_ms(500);}
}

编译下载程序，完成。

源文件

工程和OLED资料
MSP432P401R官方手册

参考：MSP432P401R SSD1306 OLED显示
