【图网络】如何用Python实现算法：规划图技术(GraphPlanner)

作者 | Debby Nirwan

编译 | VK
来源 | Towards Data Science

这篇文章涉及规划图技术分步算法实现：从伪代码和方程到Python代码。在本文中，我们将用Python实现规划图（Planning Graph）及其规划器GraphPlanner，以及AI规划的数据结构和搜索算法。

介绍

规划图是为了解决经典人工智能规划方法(又称STRIPS规划器)的复杂性问题而发展起来的。我们需要实施两个主要部分：

• 规划图：数据结构

• 图规划：搜索算法，为我们找到解决方案

如果你不熟悉规划图，想了解更多，请查看我的以下帖子：

https://towardsdatascience.com/improving-classical-ai-planning-complexity-with-planning-graph-c63d47f87018

领域和问题表示

在我们开始实现之前，我们需要知道我们将如何表示规划域和规划问题。

规划图及其规划器与许多STRIPS规划器有相同的表示，因此我们将使用PDDL(规划域定义语言)来表示它们。下面是PDDL域文件的一个示例。

;; Specification in PDDL1 of the DWR domain(define (domain dock-worker-robot-simple)(:requirements :strips :typing )(:typeslocation      ; there are several connected locations in the harborrobot         ; holds at most 1 container, only 1 robot per locationcontainer)(:predicates(adjacent ?l1  ?l2 - location)       ; location ?l1 is adjacent ot ?l2(atl ?r - robot ?l - location)       ; robot ?r is at location ?l(loaded ?r - robot ?c - container )  ; robot ?r is loaded with container ?c(unloaded ?r - robot)                ; robot ?r is empty(in ?c - container ?l - location)    ; container ?c is within location ?l);; there are 3 operators in this domain:;; moves a robot between two adjacent locations(:action move:parameters (?r - robot ?from ?to - location):precondition (and (adjacent ?from ?to) (atl ?r ?from) ):effect (and (atl ?r ?to)(not (atl ?r ?from)) ));; loads an empty robot with a container held by a nearby crane(:action load:parameters (?l - location ?c - container ?r - robot):precondition (and (atl ?r ?l) (in ?c ?l) (unloaded ?r)):effect (and (loaded ?r ?c)(not (in ?c ?l)) (not (unloaded ?r)) ));; unloads a robot holding a container with a nearby crane(:action unload:parameters (?l - location ?c - container ?r - robot):precondition (and (atl ?r ?l) (loaded ?r ?c) ):effect (and (unloaded ?r) (in ?c ?l)(not (loaded ?r ?c)) )) )

我们可以将PDDL看作JSON或XML之类的东西，这意味着我们需要一个解析器来反序列化用它编写的表示。当我在Github上搜索时，其中有几个出现了，但是有一个似乎很适合我们的项目pddlpy。

https://github.com/hfoffani/pddl-lib

但是，它在开发中不再活跃，我发现了一个bug和一些问题。因此，我决定使用它并编写一个适配器/包装器，这是一个薄层，我们添加它来修复错误并解决其他问题。

PDDL适配器

我们需要的代表如下：

• 世界的初始状态：数据类型为set

• 目标状态：数据类型为set

• 运算符(也称为操作)的列表，这些运算符已用实变量实例化：数据类型为List[Operator]

我们将只使用pddlpy库中的一个接口，DomainProblem()类构造函数。

我们需要提供上面列出的三个接口：初始状态、目标状态和运算符列表。

我们创建了一个名为PlanningProblem的类：

class PlanningProblem(object):def __init__(self, dom_file: str, problem_file: str):self._domain_file = dom_fileself._problem_file = problem_fileself._domain_problem = DomainProblem(self._domain_file,self._problem_file)self._initial_state = self._to_set_of_tuples(self._domain_problem.initialstate())self._goal_state = self._to_set_of_tuples(self._domain_problem.goals())self._actions = self._get_ground_operators()

库提供的状态不是我们想要的正确数据类型，因此需要将它们转换为一组元组。

我们使用set()数据类型，以便以后实现数据结构和算法。因为在经典的人工智能规划中，我们大量使用集合论，我们应该使用set()数据类型来利用内置函数来加速我们的实现。我们将在下一节看到更多内容。

我们还必须创建一个运算符列表，我们称之为操作。下面是适配器的最终代码。

class PlanningProblem(object):def __init__(self, dom_file: str, problem_file: str):self._domain_file = dom_fileself._problem_file = problem_fileself._domain_problem = DomainProblem(self._domain_file,self._problem_file)self._initial_state = self._to_set_of_tuples(self._domain_problem.initialstate())self._goal_state = self._to_set_of_tuples(self._domain_problem.goals())self._actions = self._get_ground_operators()@staticmethoddef _type_symbols(variable_type, world_objects: dict):# 如果变量类型是在world对象中找到的，# 返回对象名称列表，如robr, robqreturn (k for k, v in world_objects.items() if v == variable_type)def _instantiate(self, variables, world_objects: dict):variable_ground_space = []for variable_name, variable_type in variables:c = []for symbol in self._type_symbols(variable_type, world_objects):c.append((variable_name, symbol))variable_ground_space.append(c)return itertools.product(*variable_ground_space)def _get_ground_operators(self) -> List[Operator]:ground_operators = []for operator in self._domain_problem.operators():op = self._domain_problem.domain.operators[operator]for ground in self._instantiate(op.variable_list.items(),self._domain_problem.worldobjects()):st = dict(ground)gop = Operator(operator)gop.variable_list = stgop.precondition_pos = set([a.ground(st) for a in op.precondition_pos])gop.precondition_neg = set([a.ground(st) for a in op.precondition_neg])gop.effect_pos = set([a.ground(st) for a in op.effect_pos])gop.effect_neg = set([a.ground(st) for a in op.effect_neg])ground_operators.append(gop)return ground_operators@staticmethoddef _to_set_of_tuples(state: Set[Atom]) -> Set[Tuple]:set_of_tuples = set()for atom in state:tup = tuple(atom.predicate)set_of_tuples.add(tup)return set_of_tuples@propertydef initial_state(self):return self._initial_state@propertydef goal_state(self):return self._goal_state@propertydef actions(self):return self._actions

我们现在可以使用这个类来解决规划领域和规划问题，并将重点放在数据结构和算法实现上。

规划图：数据结构

在这里我们将只看伪代码和方程，然后接下来的重点是将它们翻译成代码

以下是我们如何构建规划图的伪代码：

有四个步骤，我们一个接一个地讲。

计算动作

这是指以下步骤：

其中包括两部分：

• 对于PDDL适配器提供的所有操作，我们在当前状态下搜索可用的操作

• 我们确保那些可应用的操作的前提条件不在前提条件的互斥体中

class PlanningGraph(object):def __init__(self, dom_file: str, problem_file: str):self._planning_problem = PlanningProblem(dom_file, problem_file)self._graph: Graph = Graph(visualize)def compute_actions(self, gr: Graph):graph_result = grlevel = gr.num_of_levels# 计算 Aiaction_list = []for action in self._planning_problem.actions:if self._applicable(action, graph_result.prop[level - 1],graph_result.prop_mutexes[level - 1]):action_list.append(action)graph_result.act[level] = action_list@staticmethoddef _applicable(action, state, preconditions_mutex) -> bool:if action.precondition_pos.issubset(state) and \action.precondition_neg.isdisjoint(state):applicable = Trueif preconditions_mutex is not None:for precondition in list(permutations(action.precondition_pos, 2)):if precondition in preconditions_mutex:applicable = Falsebreakelse:applicable = Falsereturn applicable)

计算前提条件

下一步是计算前提条件，也就是这一步：

这一步非常简单：

class PlanningGraph(object):def __init__(self, dom_file: str, problem_file: str):self._planning_problem = PlanningProblem(dom_file, problem_file)self._graph: Graph = Graph(visualize)def compute_preconditions(self, gr: Graph):graph_result = grlevel = gr.num_of_levelsproposition_list = set()for action in action_list:for effect in action.effect_pos:proposition_list.add(effect)graph_result.prop[level] = proposition_list

我们只存储计算出的动作效果。

计算操作互斥

该算法的下一步是计算Actions Mutex（操作互斥），这是一组相互抵消效果的操作。

在这个等式中有三个部分，对于动作中所有可能的排列，我们希望在我们的列表中包括以下内容：

• 行动的消极影响会干扰另一方的积极影响或先决条件

• 第二部分是相同的，只是在另一个方向(b到a)

• 第三部分是它们的前提条件是互斥

class PlanningGraph(object):def __init__(self, dom_file: str, problem_file: str):self._planning_problem = PlanningProblem(dom_file, problem_file)self._graph: Graph = Graph(visualize)def compute_actions_mutex(self, gr: Graph):graph_result = grlevel = gr.num_of_levelsaction_mutex_list = []for action_pair in list(permutations(action_list, 2)):if self.compute_action_mutex(action_pair,graph_result.prop_mutexes[level - 1]):action_mutex_list.append(action_pair)graph_result.act_mutexes[level] = action_mutex_list@staticmethoddef compute_action_mutex(pair, preconds_mutex) -> bool:a = pair[0]b = pair[1]# 两个动作是相互依存的if a.effect_neg.interp(b.precondition_pos.union(b.effect_pos)) \!= set():return Trueif b.effect_neg.interp(a.precondition_pos.union(a.effect_pos)) \!= set():return True# 它们的先决条件互斥if preconds_mutex is not None:for mutex in preconds_mutex:# (p, q)p = mutex[0]q = mutex[1]if p in a.precondition_pos and q in b.precondition_pos:return Truereturn False

计算互斥的前提条件

建立规划图的算法的最后一步是计算预条件互斥

这意味着我们要寻找一对互斥的前提条件。它们是互斥的当且仅当：

• 对于同时产生p和q的所有操作对，它们都在actions Mutex列表中

• 没有同时产生p和q的单一操作

class PlanningGraph(object):def __init__(self, dom_file: str, problem_file: str):self._planning_problem = PlanningProblem(dom_file, problem_file)self._graph: Graph = Graph()def compute_preconditions_mutex(self, gr: Graph):proposition_mutex_list = []for proposition_pair in list(permutations(proposition_list, 2)):if self.compute_precondition_mutex(proposition_pair, action_list, action_mutex_list):if proposition_pair not in proposition_mutex_list:swapped = (proposition_pair[1], proposition_pair[0])if swapped not in proposition_mutex_list:proposition_mutex_list.append(proposition_pair)graph_result.prop_mutexes[level] = proposition_mutex_list@staticmethoddef compute_precondition_mutex(proposition_pair, action_list, action_mutex):p = proposition_pair[0]q = proposition_pair[1]for action in action_list:if p in action.effect_pos and q in action.effect_pos:# (p, q)不是互斥对象，如果它们都是由同一个动作产生的return False# 每一个产生p的动作actions_with_p = set()for action in action_list:if p in action.effect_pos:actions_with_p.add(action)# 每一个产生q的动作actions_with_q = set()for action in action_list:if q in action.effect_pos:actions_with_q.add(action)all_mutex = Truefor p_action in actions_with_p:for q_action in actions_with_q:if p_action == q_action:return Falseif (p_action, q_action) not in action_mutex:all_mutex = Falsebreakif not all_mutex:breakreturn all_mutex

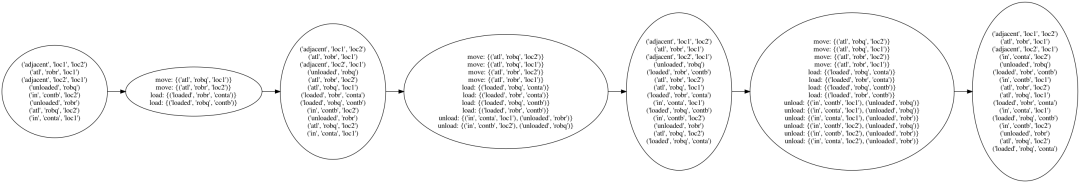

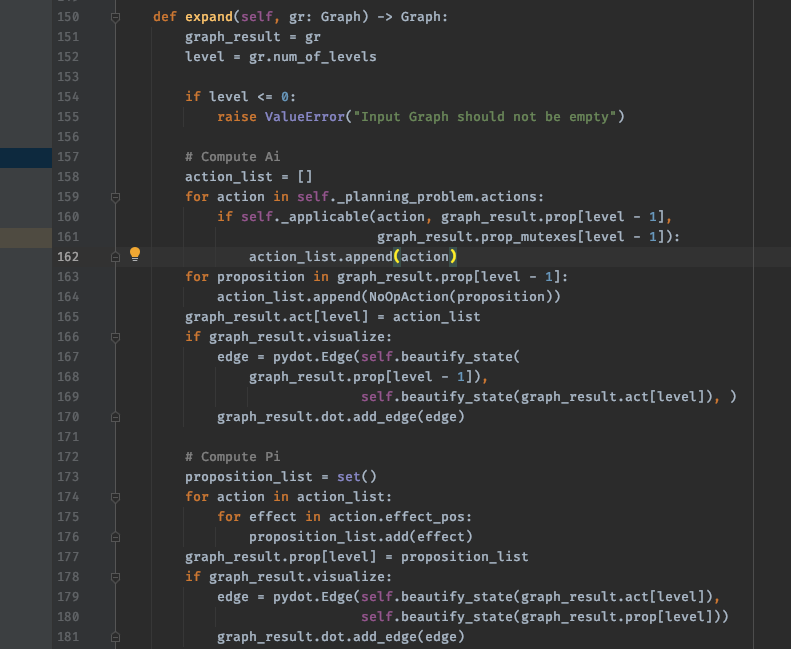

我们现在已经完成了构建数据结构的代码，规划图。为了帮助调试，可以使用pydot扩充代码以生成图形可视化。下面是一个例子。

搜索算法：GraphPlanner

我们现在已经准备好了数据结构，我们可以开始实现搜索算法，为我们的计划问题找到解决方案。

该算法是递归的，分为三个部分：

• 计划

• 提取

• 搜索

提取和搜索

这两个步骤是递归的，算法如下。第一部分是Extract：

下一部分是Search：

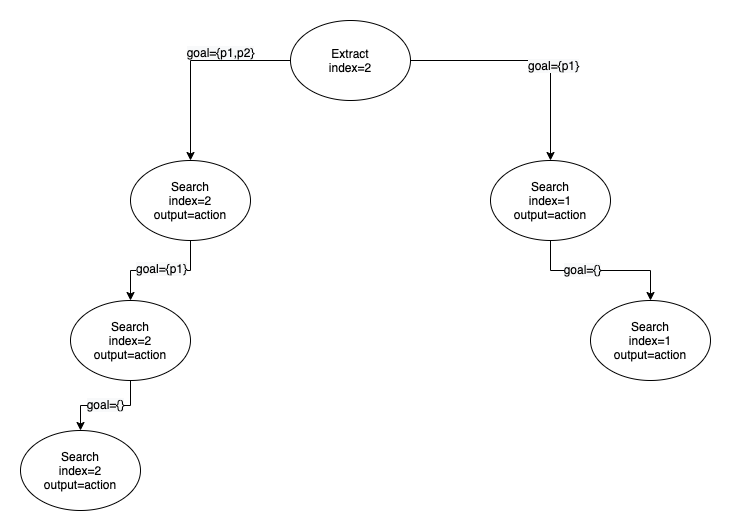

这是这两个函数如何递归工作的示例：

它递归地调用Search()，直到所有的命题都被解析，并调用Extract()进入规划图的下一级。

Python编写如下：

class GraphPlanner(object):def __init__(self):self._layered_plan: LayeredPlan = LayeredPlan()self._mutex = {}def _extract(self, gr: Graph, g: set, index: int):if index == 0:return Plan()return self._search(gr, g, Plan(), index)def _search(self, gr: Graph, g: set, plan: Plan, index: int):if g == set():new_goals = set()for action in plan.plan:for proposition in action.precondition_pos:if 'adjacent' not in proposition:new_goals.add(proposition)extracted_plan = self._extract(gr, new_goals, index-1)if extracted_plan is None:return Noneelse:self._layered_plan[index-1] = extracted_planself._layered_plan[index] = planreturn planelse:# 选择g中的任意pproposition = g.pop()# 计算解析器resolvers = []for action in gr.act[index]:if proposition in action.effect_pos:if plan.plan:mutex = Falsefor action2 in plan.plan:if (action, action2) in \gr.act_mutexes[index]:mutex = Truebreakif not mutex:resolvers.append(action)else:resolvers.append(action)# 没有解析器if not resolvers:return None# 选择非确定性，如果失败则回溯while resolvers:resolver = resolvers.pop()plan.append(resolver)plan_result = self._search(gr, g - resolver.effect_pos,plan, index)if plan_result is not None:return plan_resultelse:plan.remove(resolver)g.add(proposition)return None

主程序

最后，我们到达了算法的最后一步、以下是主要步骤和入口点：

在某些情况下，我们需要计划更多的步骤来创建解决方案计划，我们需要展开规划图并重试搜索。

我们还需要添加一个额外的步骤，以确保算法在没有可能的解决方案时终止。下面是我们的最后一段代码：

class GraphPlanner(object):def __init__(self):self._layered_plan: LayeredPlan = LayeredPlan()self._mutex = {}def plan(self, gr: Graph, g: set):index = gr.num_of_levels - 1if not g.issubset(gr.prop[index]):return Noneplan = self._extract(gr, g, index)if plan:return self._layered_planif gr.fixed_point:n = 0try:props_mutex = self._mutex[gr.num_of_levels - 1]except KeyError:props_mutex = Noneif props_mutex:n = len(props_mutex)else:n = 0while True:index += 1gr = PlanningGraph.expand(gr)plan = self._extract(gr, g, index)if plan:return self._layered_planelif gr.fixed_point:try:props_mutex = self._mutex[gr.num_of_levels-1]except KeyError:props_mutex = Noneif props_mutex:if n == len(props_mutex):# 这意味着它已经稳定下来return Noneelse:n = len(props_mutex)

结尾

我意识到要描述实现这个算法的思想过程并不容易。但我希望至少你能对如何实现从等式、伪代码到Python代码的算法有一些基本的理解。

完整代码可在我的Github上获得，如下所示：

https://github.com/debbynirwan/planning_graph
