【Cadence】ADS导出GDS到cadence过DRC报错：grid must be an integer multiple of 0.005 um
目录
- 1.问题描述
- 2.解决方案：
- 2.1 在ADS设置工艺库的grid大小
- 2.2 修改版图
- 2.3强制转换
- 3.强制转换产生的错误
1.问题描述
如图，在TSMC 65nm 工艺库下，cadence过DRC报错
2.解决方案：
2.1 在ADS设置工艺库的grid大小

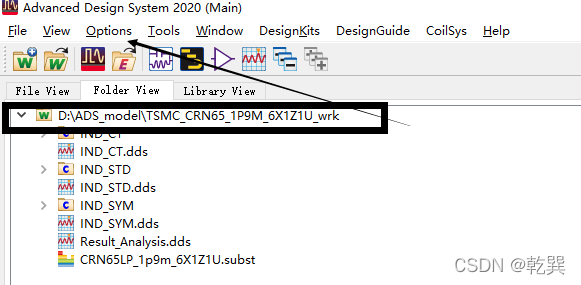

如图

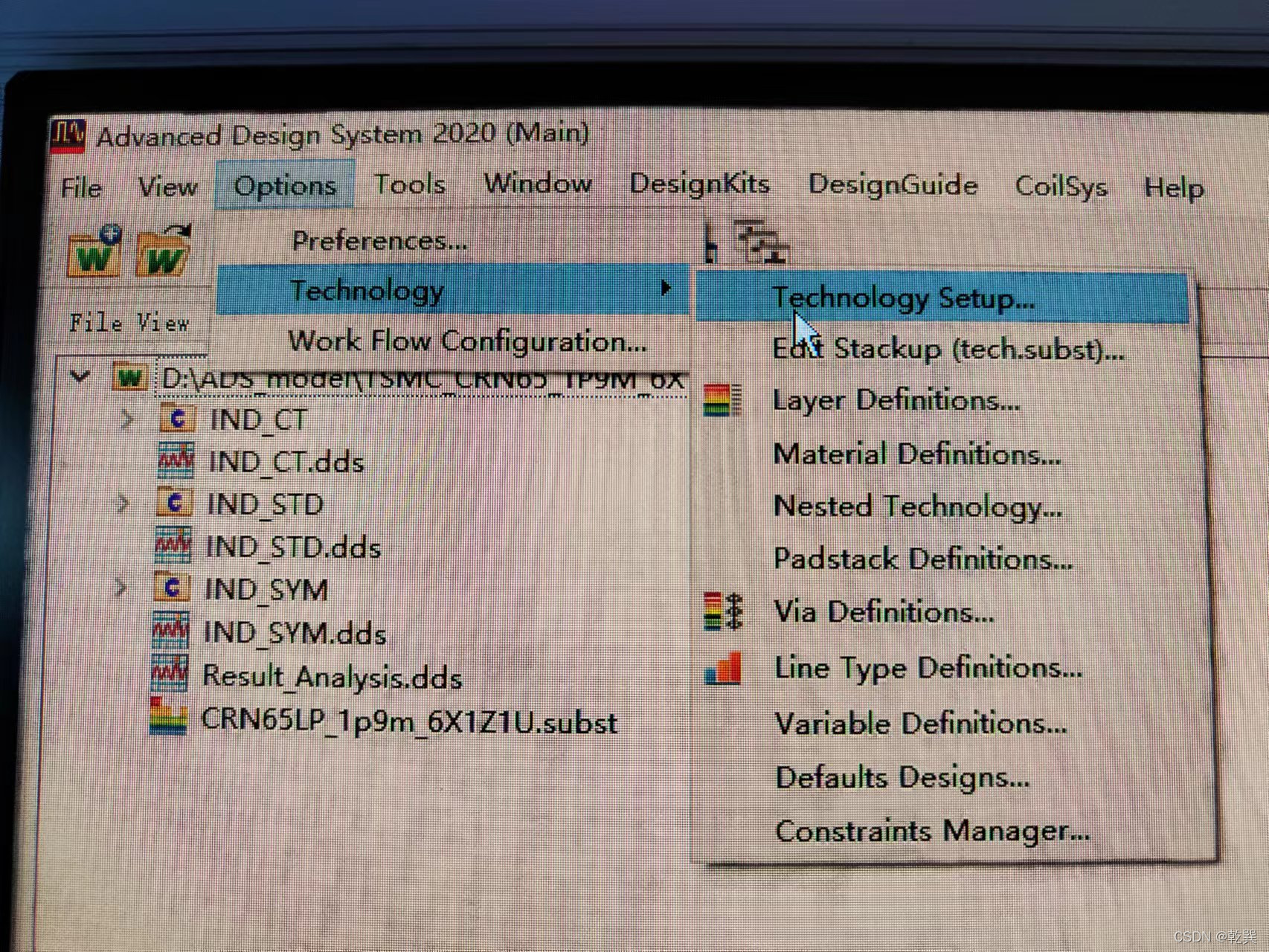

打开工艺库的folder后，选择options->technology->setup

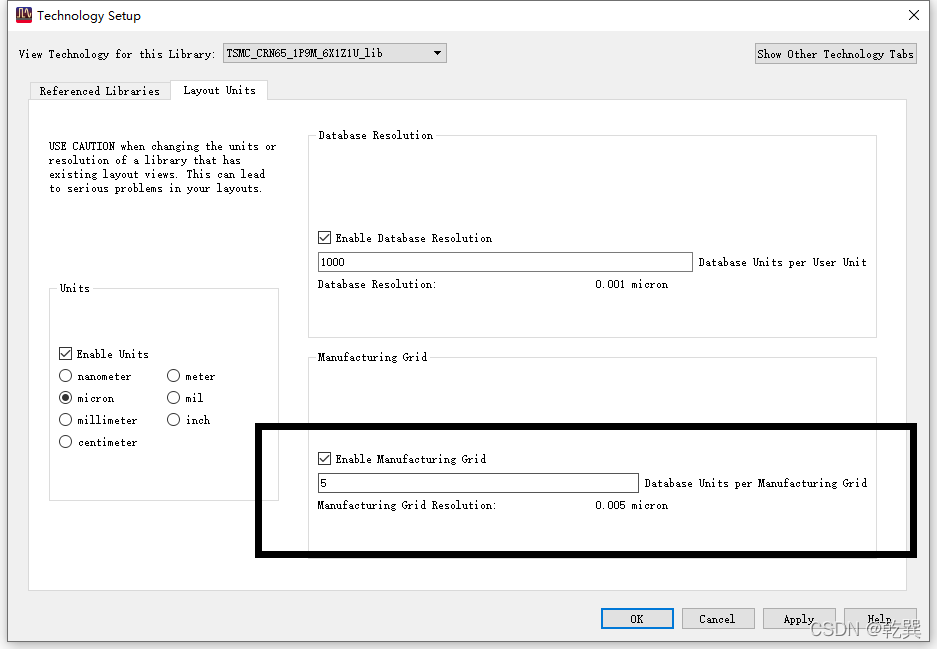

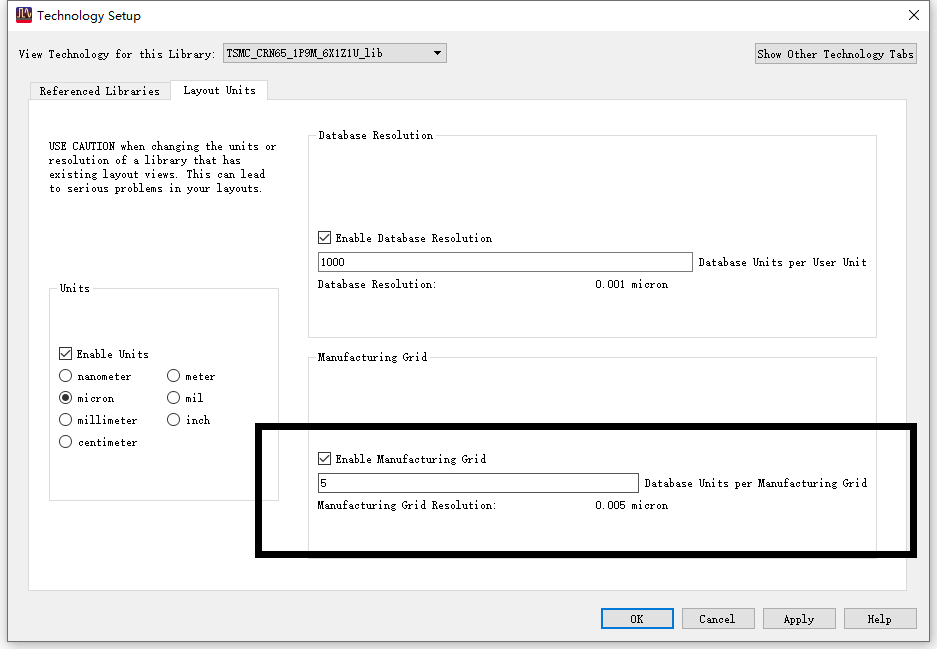

下图框的部分改成5（如果是别的工艺按照工艺要求修改）
2.2 修改版图
全选中版图后，在layout中选择

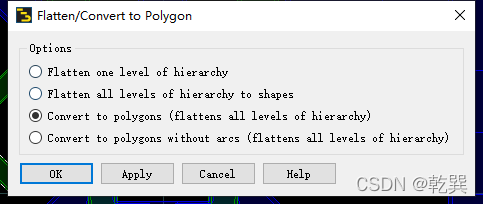

edit->modify->convert to polygon
将path转换成polygon
2.3强制转换
在ADS中我没有找到如何使得path对齐polygon的45°斜边，path不能强制转换

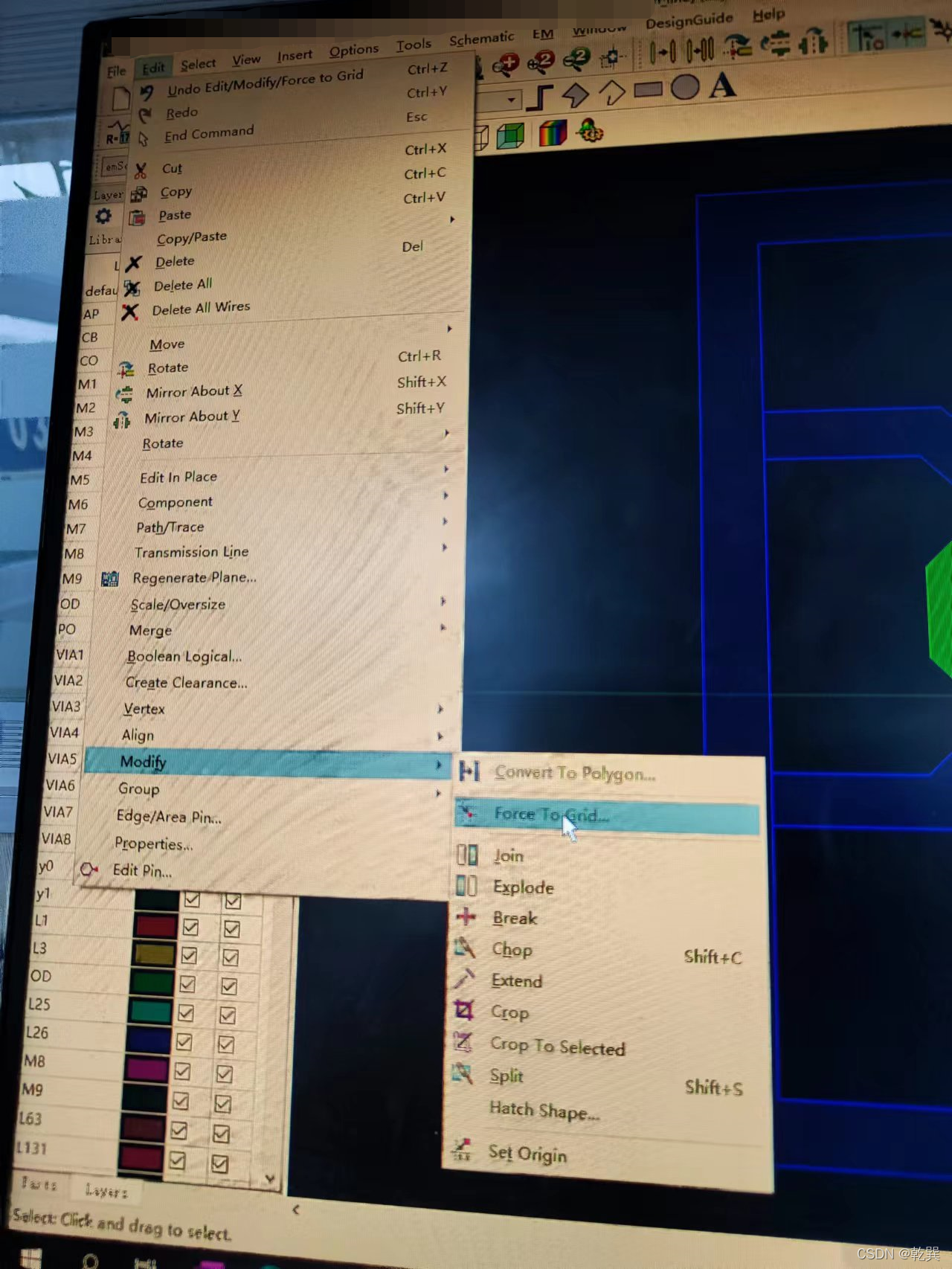

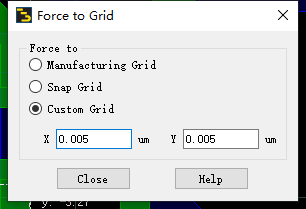

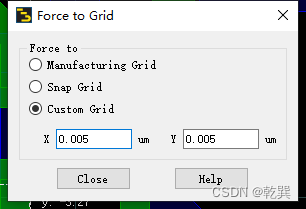

然后，强制转换为0.005um即可.
3.强制转换产生的错误
如图：Shapes must be orthogonal or on a 45 degree angle.
是由于强制转换精度，导致产生非45°角
在cadence里用 shift+p 画闭合线进行修改。
所以，最好一开始就设置好工艺库的grid，就没有2 3 的问题了。完毕。
