【ANSYS血泪手记】PROE到ANSYS WORKBENCH参数传递和批量仿真（参数优化）

（使用的软件版本是PROE 5.0和ANSYS 17.0，自己的操作经验和总结，欢迎交流和纠正。使用workbench还遇到了证书句柄无效的问题，解决方案是修改电脑时间）

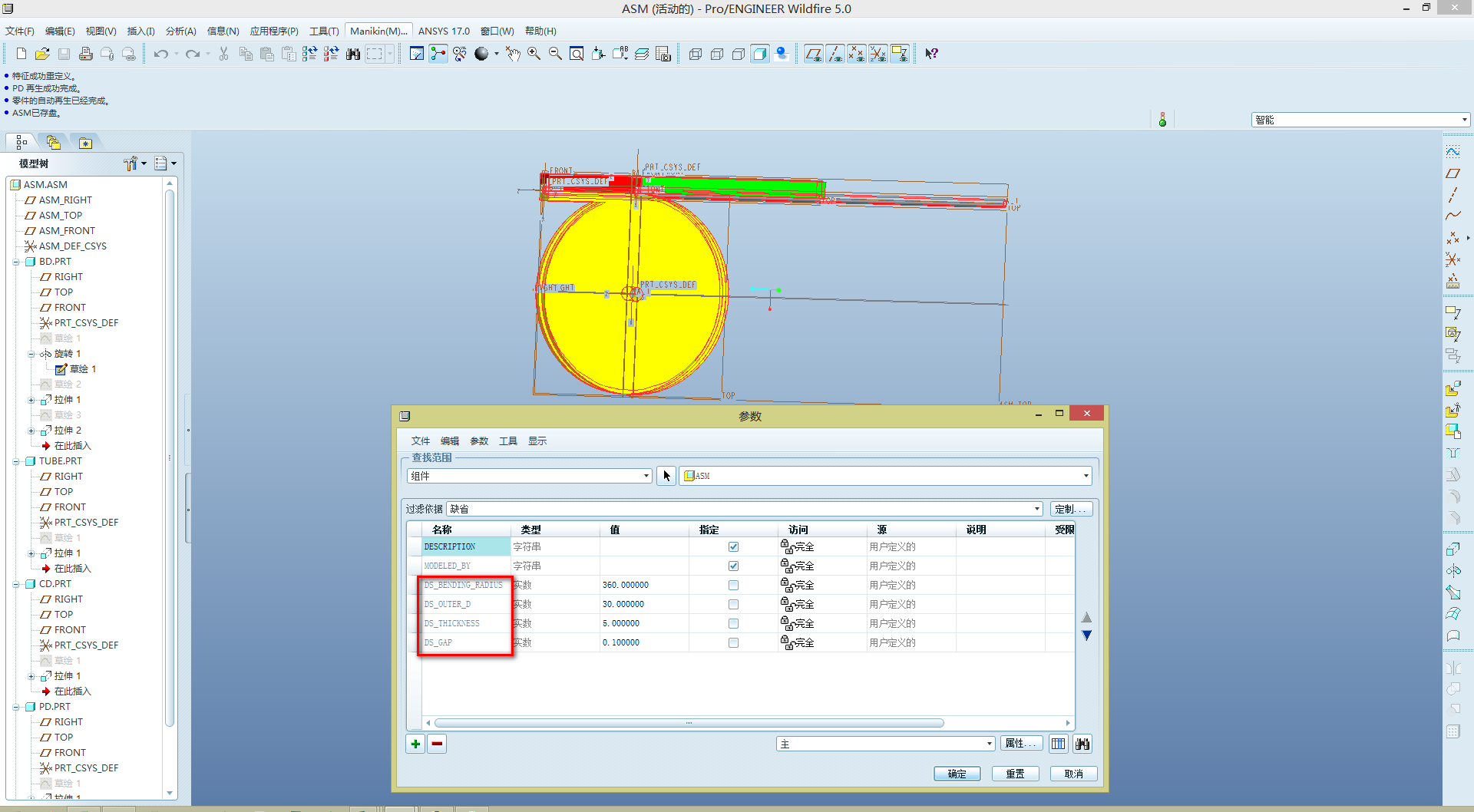

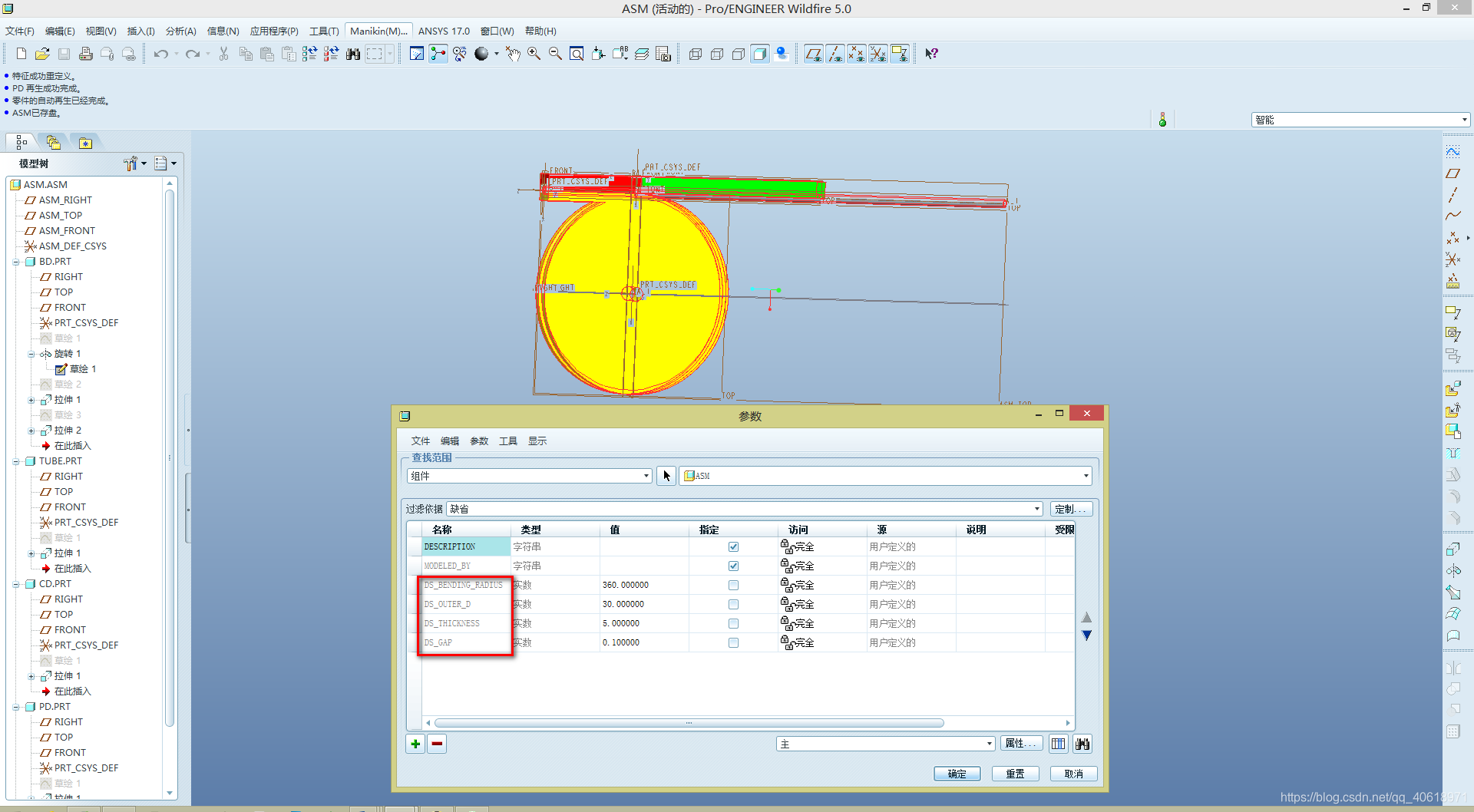

1.在PROE里参数化建模（“工具-参数”里创建参数，“工具-关系”里编辑尺寸与参数的关系），将参数名称设为DS_开头（后面开了WORKBENCH可以看到Parameters Key默认ANS和DS）。

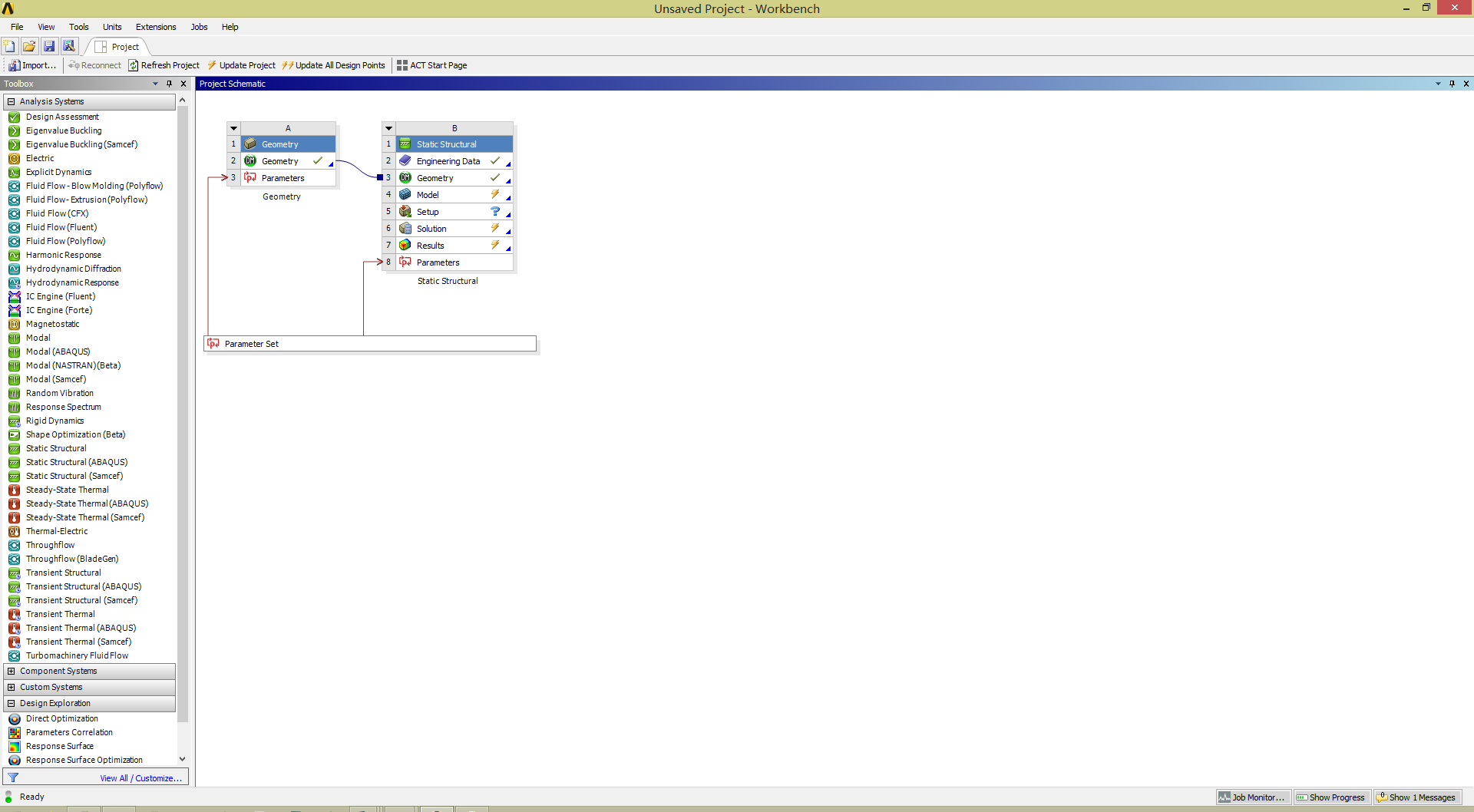

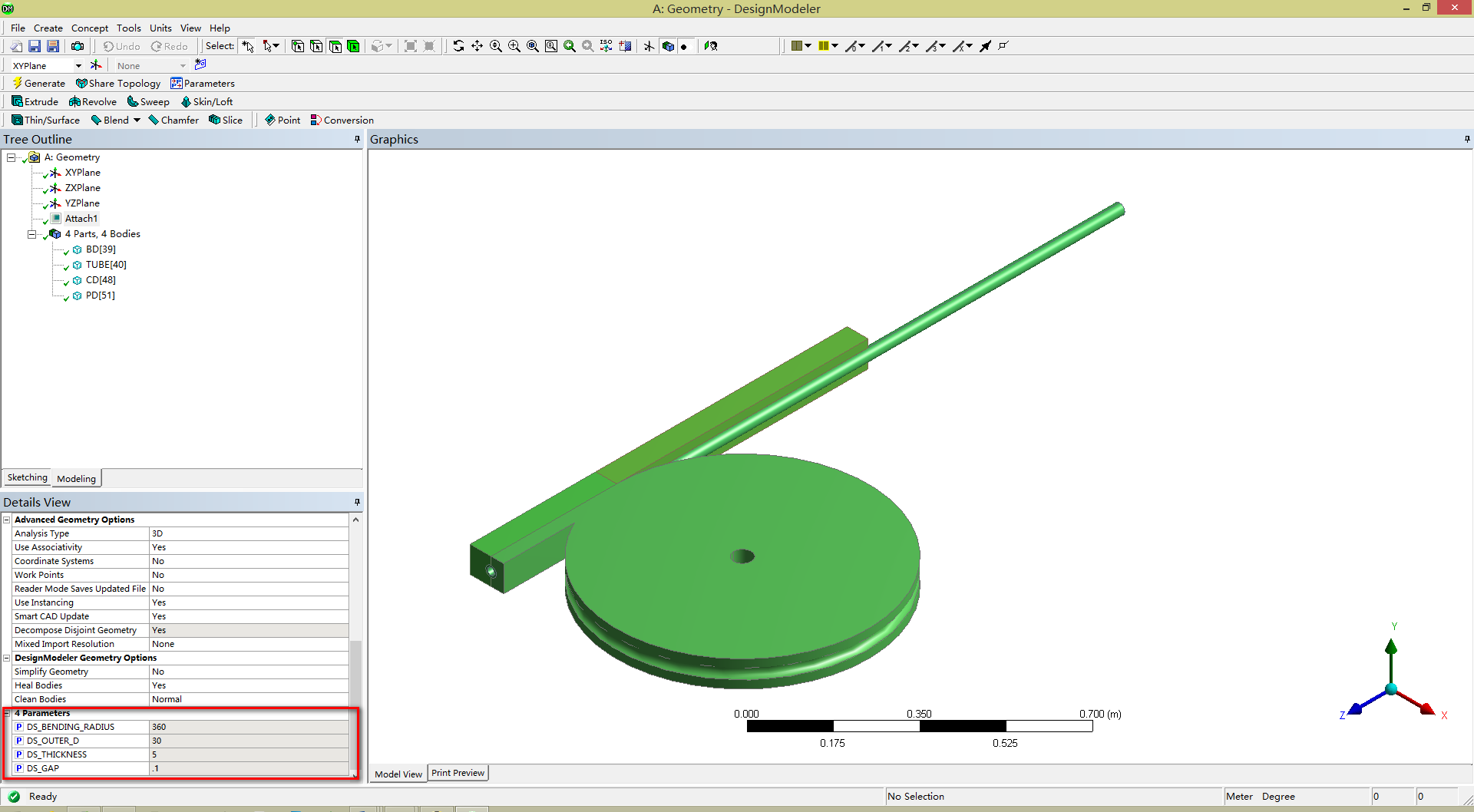

2.从PROE打开WORKBENCH。双击进入Geometry，生成几何体。Attach下面的细节栏最后就会出现关联参数，勾选上后Project主界面就会出现参数栏。

需要注意的是：

①从Geometry中生成了几何体之后，Project和参数的更新都和PROE里的模型以及路径相关联，移动文件位置非常不方便，容易出错。

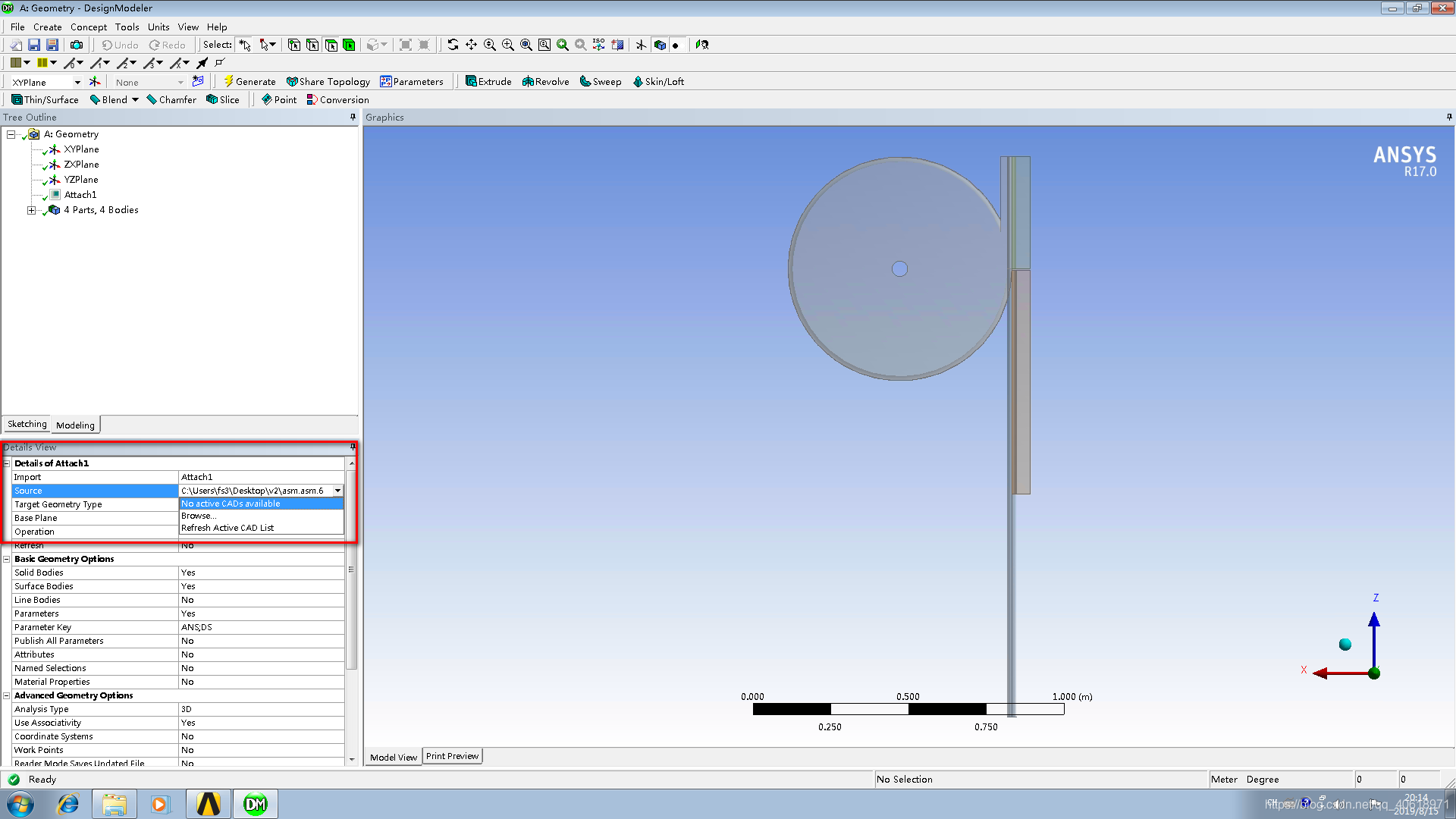

②从Geometry中生成了几何体之后，无法再update from CAD，如果CAD模型需要更改的话可以进入Geometry，Attach下面的细节栏有Source可以修改，下拉选Browse浏览，找到需要更新的CAD文件，Generate一下即可。之后进Model接触网格什么会保留，但需要重新选择几何特征，还要重新设置体材料属性，相当于导入了新的几何体。

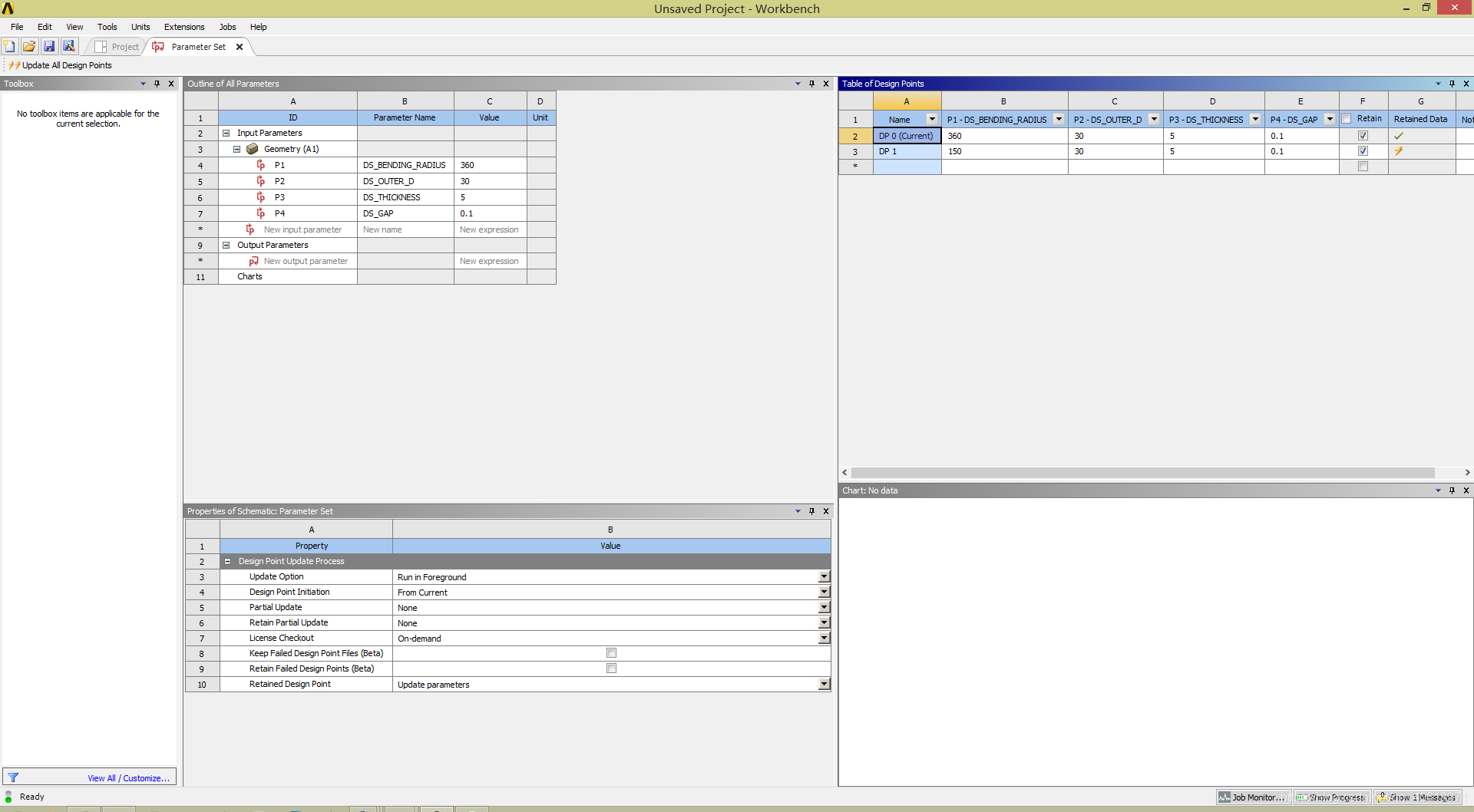

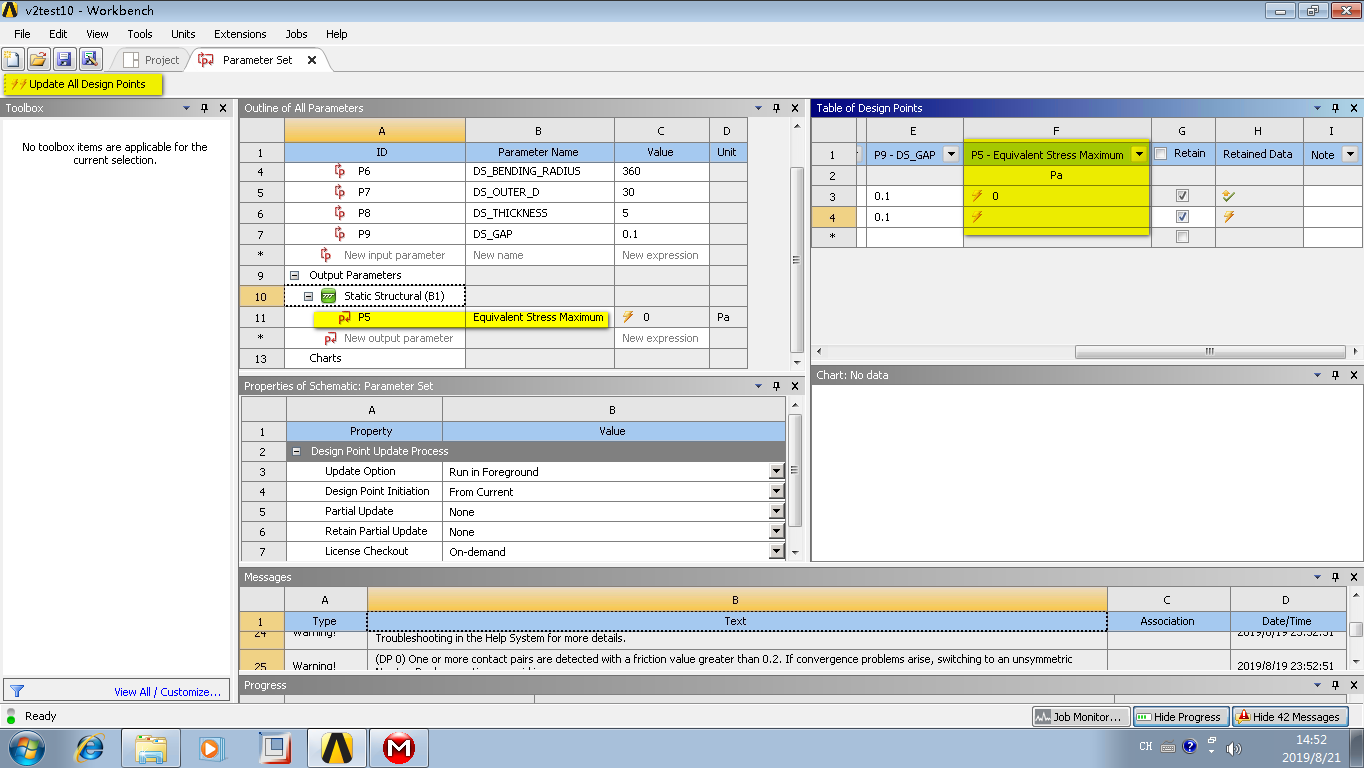

3.双击进入参数设置Parameter Set。输入需要仿真的参数表。

4.在Model里设置接触和载荷。注意把连接Connections中的自动检查接触Auto Detection关掉，全部使用自己定义的接触，不然每次更新几何模型都会识别出有问题的接触。

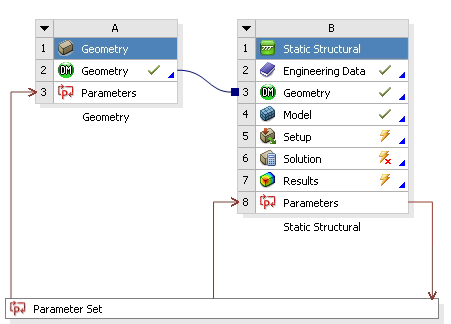

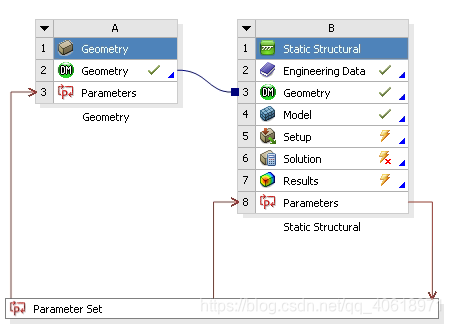

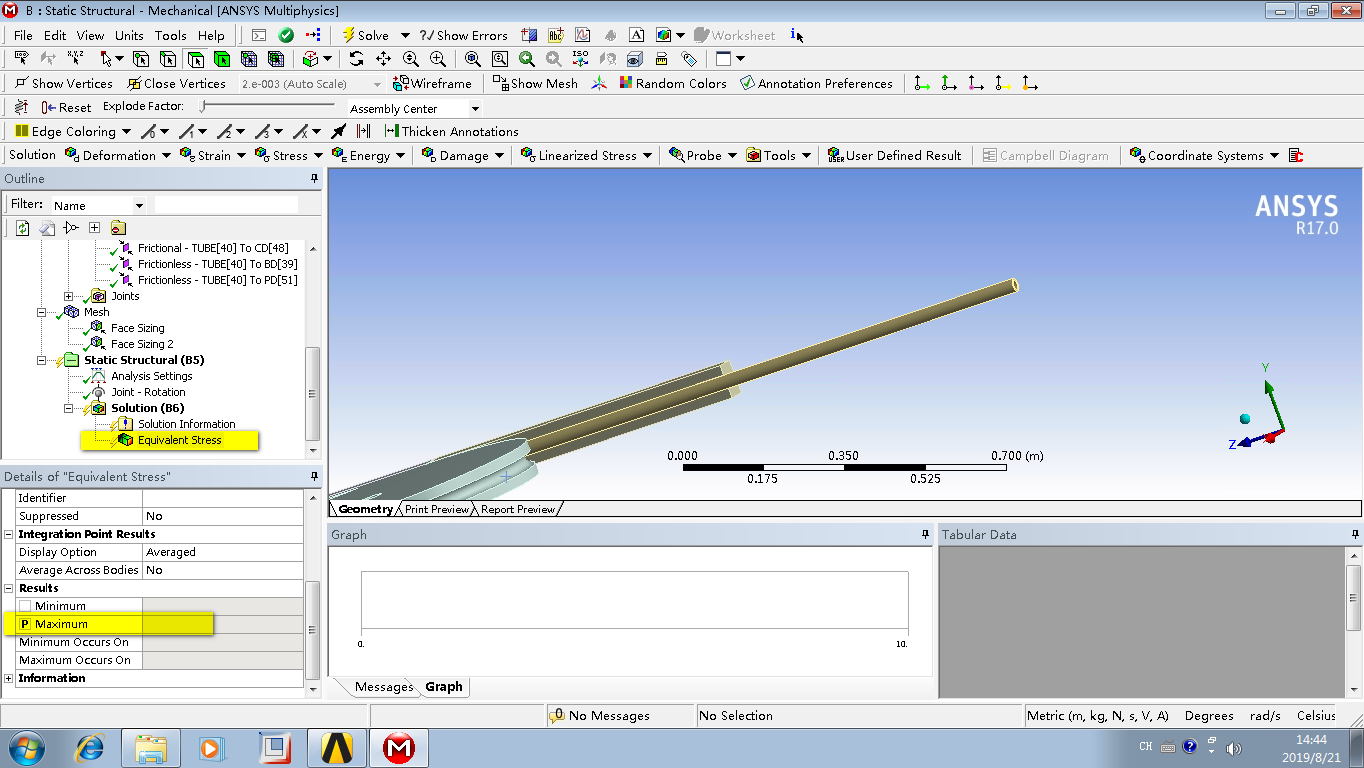

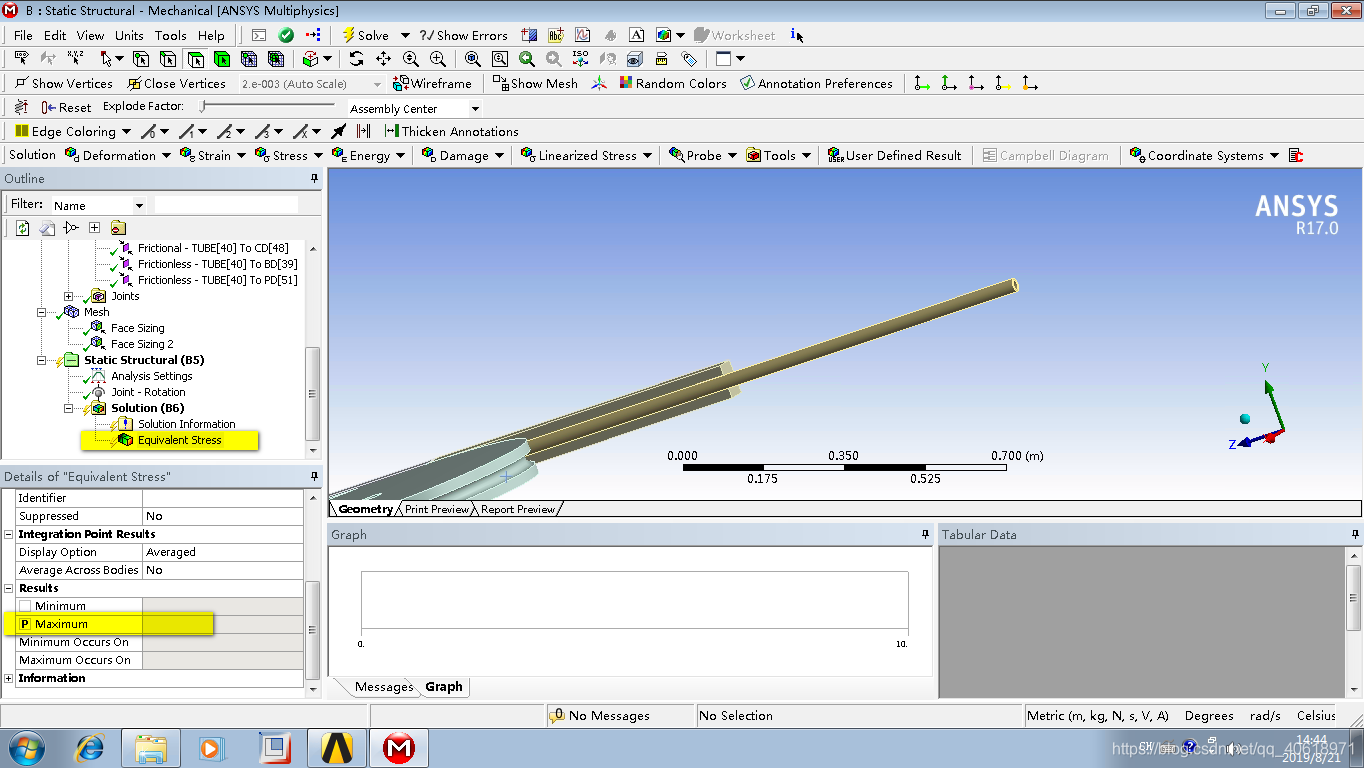

5.虽然题目是“批量仿真”，实际上还是运用了WORKBENCH的参数优化模块，所以要在Model里随便设置一个可以参数化的量作为返回参数，驱动参数表运行。将Max前面的小方块选中后里面会出现一个P，代表已经参数化，返回Project主界面，发现参数形成一个回路，参数表里会出现新的输出参数。求解时更新所有的设计点即可，系统会串行跑所有的设计点，然而不收敛还是需要一个一个调。需要查看某一个仿真具体结果时，右键设计点，将该点置为当前。

（不收敛真的是玄学问题，批量仿真只是把不收敛批量了而已，划掉，是减免了重新设置材料、接触、载荷的工作量，如果是大型装配体还是有点用的，我这，我太难了.gif，祝你好运）
