Arduino笔记实验(初级阶段)—光控声实验(蜂鸣器)

文章目录

• Arduino笔记实验(初级阶段)—光控声实验(蜂鸣器)
• 前言
• 一、电路图
• 二、光控声实验-无源蜂鸣器
• • 代码
  • 实验效果展示
• 三、光控声实验-有源蜂鸣器
• • 实验效果展示
• 四、实验核心技术点-无源蜂鸣器和有源蜂鸣器
• 实验总结

前言

自学笔记，没有历史知识铺垫（省略百度部分）,博主基于C++代码编程,函数可以参考官网,或者下载Arduino IDE(工具),查看菜单:帮助->参考，系列性的记录核心的实用笔记，本章主要记录Arduino 用光敏电阻测试无源和有源蜂鸣器的实验与分析(光照控制声音实验)

IDE工具：Arduino IDE

组件：

1. Arduino UNO R3 *1
2. 面包版 *1
3. 杜邦线若干
4. 光敏电阻 *1
5. 1K电阻(上拉电阻场景) *1
6. 无源蜂鸣器 *1
7. 有源蜂鸣器 *1

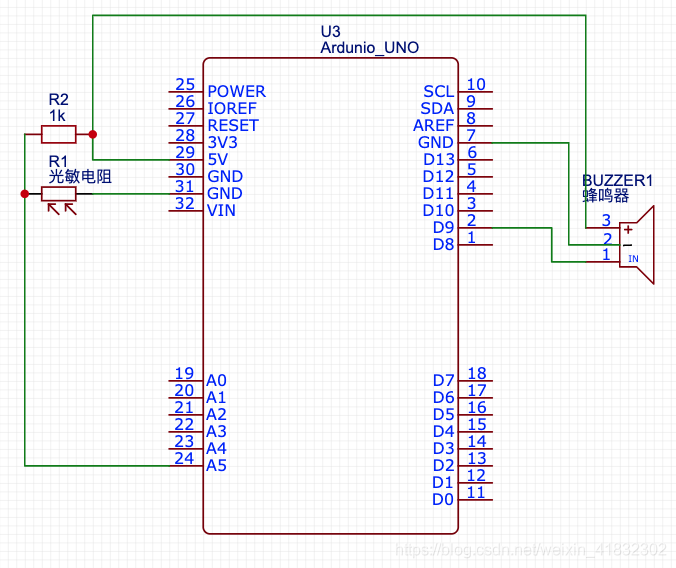

一、电路图

二、光控声实验-无源蜂鸣器

代码

//模拟引脚 A5
const byte lightPin = 5;
//数字引脚 9(含PWM功能)
const byte soundPin = 9;void setup() {//波特率定义9600 方便观察Serial.begin(9600);//设置数字引脚类型为输出pinMode(soundPin, OUTPUT);
}void loop() {//获取当前光敏阻值int currentLightR = analogRead(lightPin);//打印当前光敏阻值Serial.println(currentLightR);//光敏阻值/4(PWM范围0-255，光敏阻值范围0-1024，相差约4倍) 以PWM形式输出到9号引脚analogWrite(soundPin, currentLightR / 4);
}

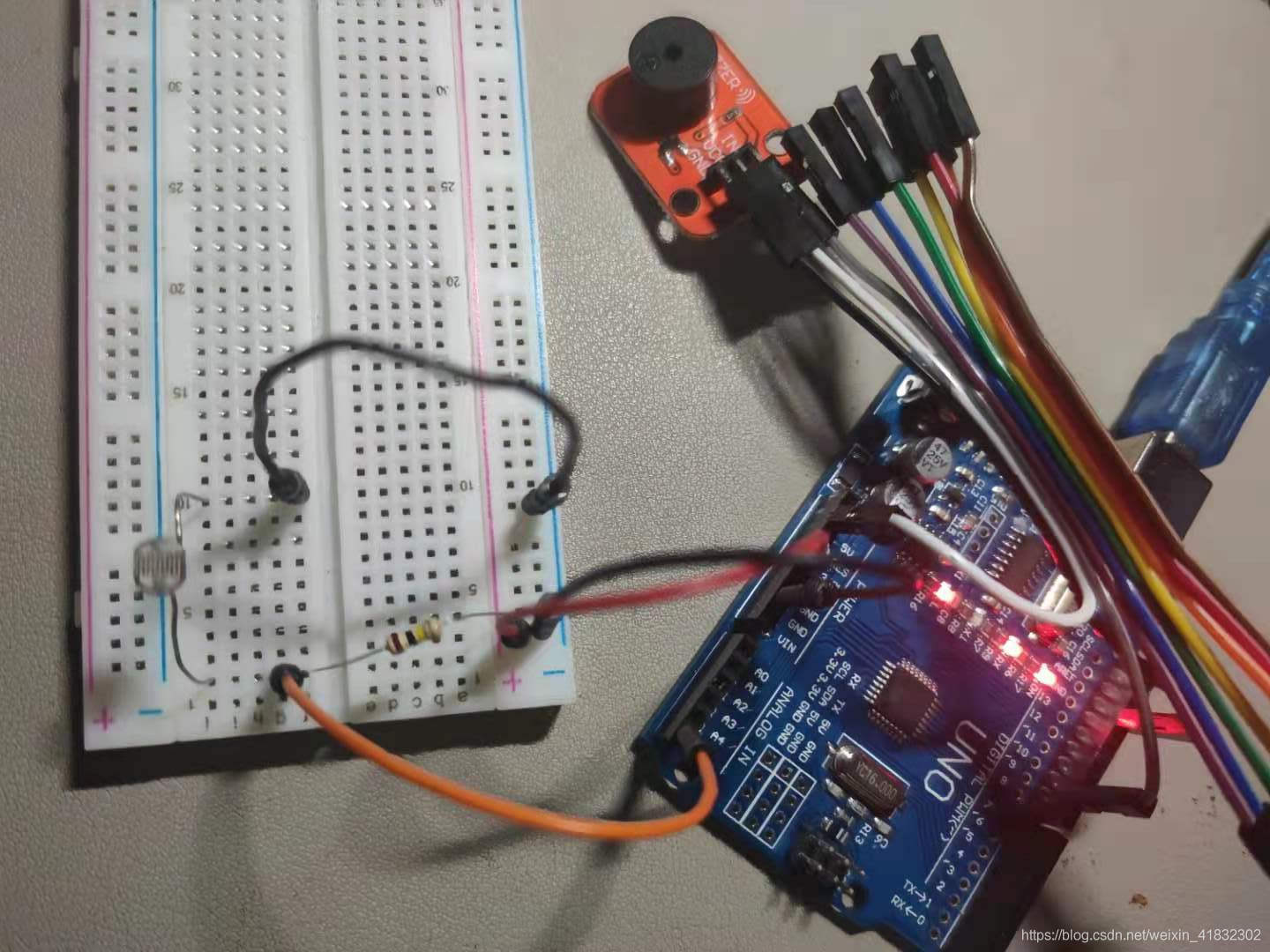

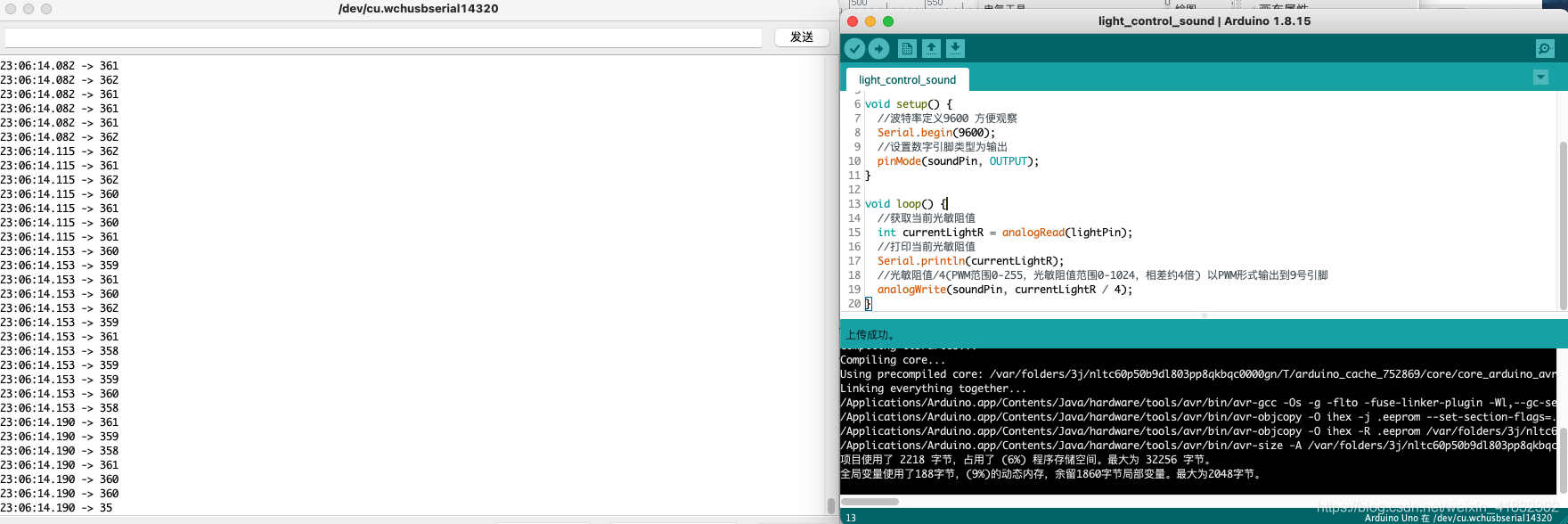

实验效果展示

结果:无源蜂鸣器的音量会根随光敏电阻阻值的变化而变化,成反比

三、光控声实验-有源蜂鸣器

将无源蜂鸣器直接替换为有源蜂鸣器

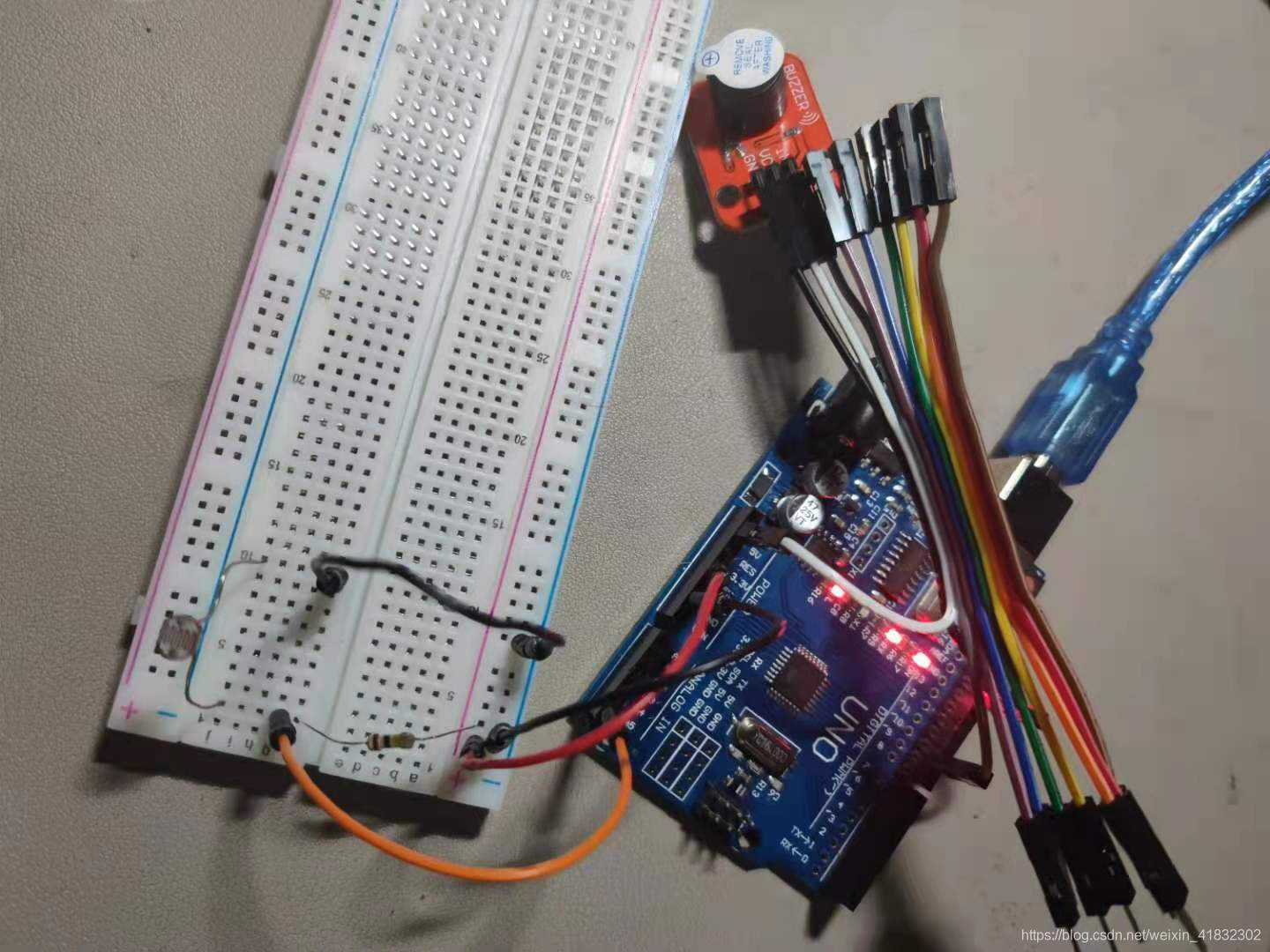

实验效果展示

结果:有源蜂鸣器的音量基本与光敏电阻的阻值变化无关,通电后持续发出声音

四、实验核心技术点-无源蜂鸣器和有源蜂鸣器

无源蜂鸣器和有源蜂鸣器
相同点:
都能发出声音
不同点:
无源蜂鸣器通电后自身无法发出声音,需要外部信号输入进行驱动
有源蜂鸣器通电后即可发出声音,且声音较为稳定
原因:
有源蜂鸣器内置了震荡源

结合实验可以更容易了解有源蜂鸣器和无源蜂鸣器的特点,从而把他们用在不同的场景中,如无源蜂鸣器更适合做不规律的声音播放场景,如音乐
有源蜂鸣器更适合放在声音规律或者无波动的场景中,如报警
有源蜂鸣器和无源蜂鸣器更加详细专业的参考资料如下
有源蜂鸣器和无源蜂鸣器的区别

实验总结

本章主要以光控声的实验,了解到了光敏电阻的用法以及无源蜂鸣器和有源蜂鸣器的区别,可以在以后的不同场景中更好的使用
