本篇内容来源于中国大学mooc《计算机组成与CPU设计实验》 （江苏大学）中的课程视频、PPT等相关资料。

本篇内容为《计算机组成与CPU设计实验》——三态门和多路器

参考视频：

计算机组成与CPU设计实验_江苏大学_中国大学MOOC(慕课) (icourse163.org)

逻辑电路的类型

组合逻辑Combinational Logic

• 没有记忆
• 输出由当前输入值决定时序逻辑

Sequential Logic

• 有记忆
• 输出不仅由当前输入值决定，还和以前的状态有关。

持续赋值语句 Continuous Assignment

assign 语句

assign  A = B;//等号左边的值始终跟随右边改变

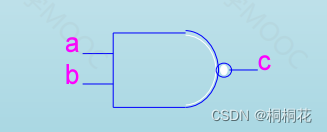

例子：使用Verilog描述与非门

module nand(input  wire a,	//	wire可以省略input  wire b,output wire c
);
assign c = ~(a&b); //等号左边的值始终跟随右边改变
endmodule

 多个assign语句并行执行

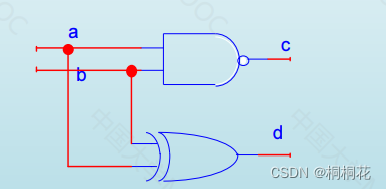

 例子：使用Verilog描述下面电路

module circuit(input   a,	input   b,output  c,output  c);assign c = ~(a&b);assign d = a^b ;
endmodule

 位运算符 Bitwise Operators

• ~   按位取反
• &  按位与
• |   按位或
•  ^ 按位异或

 举例：按位与

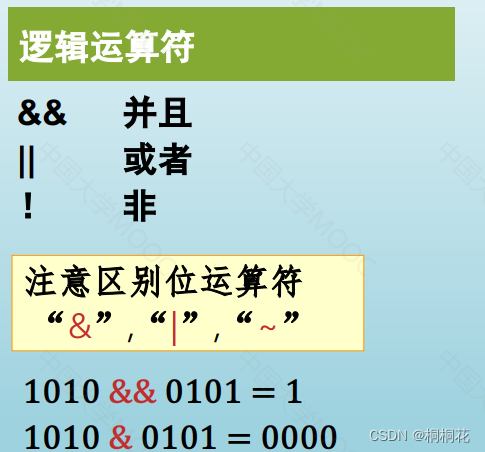

 注意：逻辑运算符与位运算符的区别

逻辑运算符：

• && 逻辑与
• ||    逻辑或
• ！   逻辑非

 举例：逻辑与

持续赋值语句（assign）例子

三态门 Tri-state buffer

三态门是什么

        三态门的输出端除了0和1两种状态外，还有第三种状态，称为高阻态（z）。在这种状态下，输出端相当于断开。也称三态缓冲器。

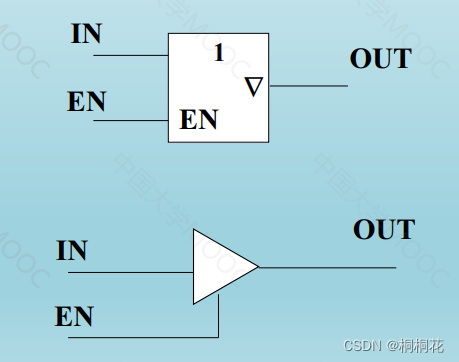

三态门电路的逻辑符号

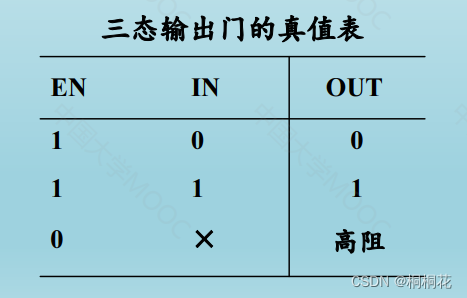

 三态门真值表

 三态门使能端EN=1时，才有有效输出

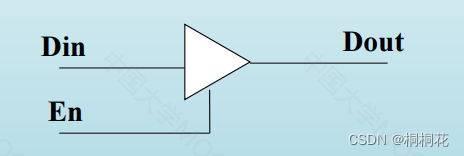

使用Verilog描述三态门

module tribuffer(input   Din,	input   En,output  Dout,);assign Dout = En ? Din:1'bz;//z（或者Z）为高阻态
endmodule//？ ：为条件运算符

三态门应用

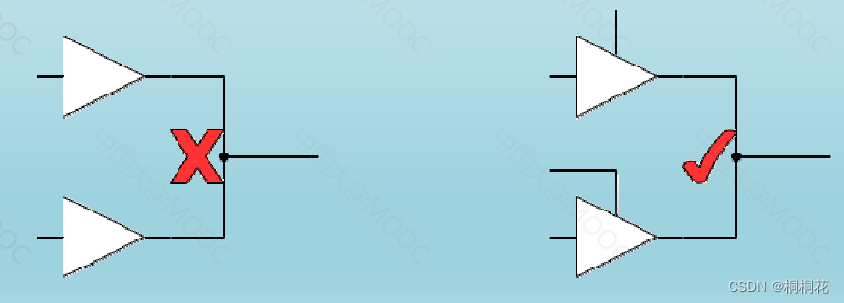

         三态门的用途：输出到总线

        普通逻辑门的输出不能连到一起，三态门通过使能端控制同一时刻只有一个输出

 多路选择器 Multiplexer (Mux)

二选一多路选择器

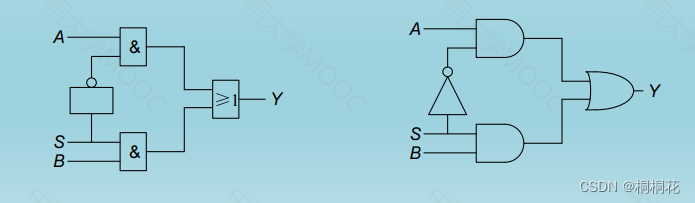

2 选 1多路器的逻辑电路

2 选 1多路器的逻辑符号

2 选 1多路器真值表

 使用Verilog描述2 选 1多路器

module mux2(input   A,input   B,input   S,output  Y);assign Y = S? B:A;
endmodule

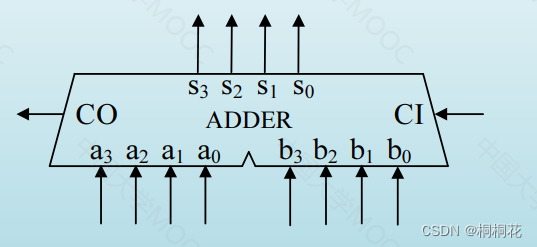

四位加法器

module ADDER(input   [3:0] a,	input   [3:0] b,input   CI,output  [3:0] S ,output  CO);
//方法1：wire[4:0] ADD;assign  ADD = a+b+CI;assign  S = ADD[3:0];assign  CO = ADD[4];//方法2：直接使用拼接运算符
assign {CO,S[3:0]} = a+b+CI;endmodule

 拼接运算符

将若干个信号的某些位拼接起来，如:

{CO, S[3:0]}

拼接的每个部分必须有确定的位宽完整域选择可以省略，如:

{CO,S} //{CO, S[3:0]}，省略S的位宽

常数必须显式指定位宽，例:

{1'b0,S}

复制拼接

{3{a}}//等价于{a, a, a}
{2{a,b}}//等价于 {{a,b}, {a,b}}//等价于 {a,b,a,b}

always过程语句

过程赋值 Procedural Assignment

过程块中的输出变量必须声明为reg,但并不意味着它是寄存器。

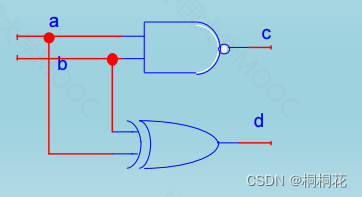

例子：使用always块描述下面电路

module circuit(input  wire  a,input  wire b,output  reg c ,output  reg d);
//always（敏感列表（Sensitivity list）)always(a or b)//或者always(*)  如果a或者b信号发生变化，输出的值c、d就会发生改变 beginassign  c = ~(a&b);assign  d = a^b;endendmodule

logic类型代替reg类型

推荐使用SystemVerilog新的logic类型

为什么建议使用logic类型

reg容易被误解为“寄存器”，大部分场合logic类型可取代wire类型和reg类型

module circuit(input  wire  a,input  wire b,output  logic c ,output  logic d);always(a or b)beginassign  c = ~(a&b);assign  d = a^b;endendmodule

敏感列表不完整

 组合逻辑的敏感列表应包含所有输入

问题:如果敏感列表不完整，会出现什么问题？

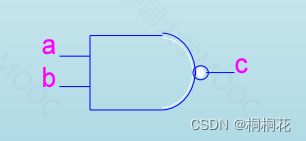

例子：与非门

与非门的输入a或者b变化，输出c也跟着变化

如果敏感列表里面没有b。

下面代码的逻辑功能是，

• 当a发生变化的时候，输出c更新，发生变化。
•  当b发生变化的时候，输出c保持上一次的值，不发生变化。

所以当只有 b发生变化时不会影响输出。代码的逻辑功能和与非门的逻辑功能不一致。

module circuit(input  wire  a,	input  wire b,output  logic c ,);always(a)//敏感列表里面没有bbeginassign  c = ~(a&b);endendmodule

避免敏感列表不完整

使用always(*)

module circuit(input  wire  a,input  wire b,output  logic c );always(*)beginassign  c = ~(a&b);endendmodule

 强烈推荐always_comb    （systemVerilog）

module circuit(input  wire  a,input  wire b,output  logic c );always_combassign  c = ~(a&b);
endmodule

 分支语句

• if...else
• case

 if...else

例子：2选1多路选择器

module mux2(input   A,input   B,input   S,output  Y);
//	assign Y = S? B:A;always_combif(S==1)Y = B;elseY = A;
endmodule

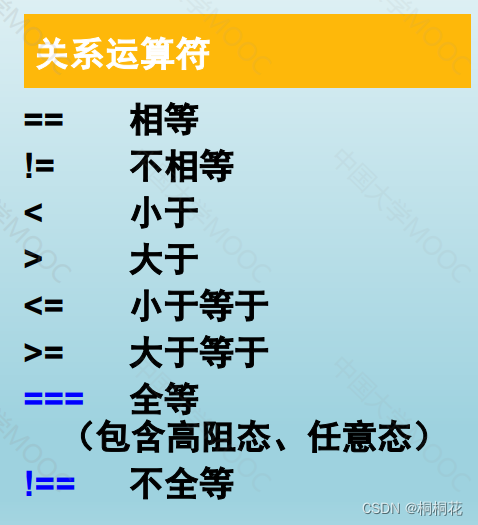

 可用于比较的运算符

 case语句

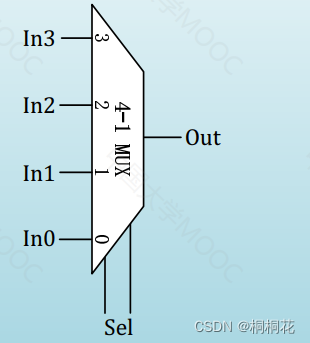

例子：四选一多路选择器

module mux4(input        In0,In1,In2,In3,input [1:0]  Sel,output  Out);always_combcase(Sel)2'b00:  Out = In0;2'b01:  Out = In1;2'b10:  Out = In2;2'b11:  Out = In3;default:Out = 1'bx;endcase
endmodule
//Verilog的逻辑值有高电平1、低电平0，高阻态z、不确定值x，四个逻辑值
//所以对于两位的Sel有2^4=16种逻辑值。
//对于其他不需要的逻辑值，需要使用default。否则会综合后的电路会出现latch，
//即，取到其他逻辑值，数据不发生变化来保存

 使用if-else语句写4-1多路选择器

module mux4(input        In0,In1,In2,In3,input [1:0]  Sel,output  Out);always_combif(Sel==00)Out = In0;else if(Sel==01)Out = In1;else if(Sel==10)Out = In2;else if(Sel==11)Out = In3;elseOut = 1'bx;
endmodule

 if-else和case生成的多路选择器的区别

•  if-else语句生成的电路是串行结构，case语句生成的是并行结构
•  if-else语句生成的电路延迟大，case语句生成电路等延时
