eNSP下的smart-link 和 monitor-link

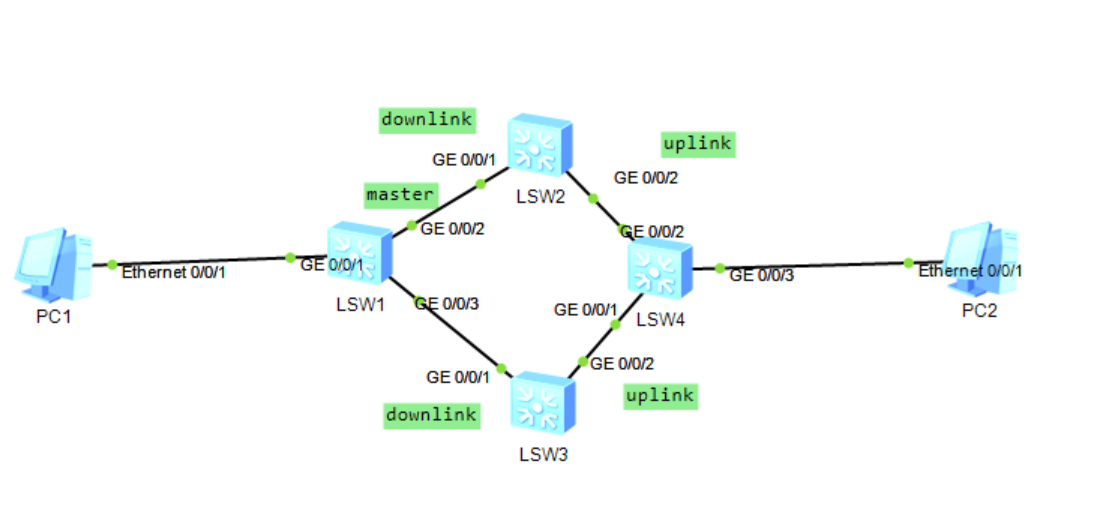

拓扑结构图：

PC1:192.168.10.1 24
PC2：192.168.10.2 24

LSW1：

sys
sys L1
undo info-center enable //关闭提示信息
//先进接口，关闭stp，因为我们今天要做的实验和stp冲突
int g0/0/2
stp disable //关闭stp
int g0/0/3
stp disable
smart-link group 1 //创建一个smart-link组，组的名字叫group 1
port g0/0/2 master //把接口0/0/2设置为主接口
port g0/0/3 slave //把接口0/0/3设置为从接口
flush send control-vlan 10 password simple 123//设置flush协议，创建一个虚拟的vlan，这个vlan号是几都可以，密码模式是simple，密码为123
restore enable //开启回切
timer wtr 30 //设置回切时间，此处是30s后切回
//现在还不能开启smart-link

LSW2:

<Huawei>sys
[Huawei]sys L2
[L2]int g0/0/1
[L2-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10 password simpl
e 123
[L2-GigabitEthernet0/0/1]int g0/0/2
[L2-GigabitEthernet0/0/2]smart-link flush receive control-vlan 10 password simpl
e 123

LSW3:

<Huawei>sys
[Huawei]sys L3
[L3]int g0/0/1
[L3-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10 password simpl
e 123
[L3-GigabitEthernet0/0/1]int g0/0/2
[L3-GigabitEthernet0/0/2]smart-link flush receive control-vlan 10 password simpl
e 123

LSW4:

<Huawei>sys
[Huawei]sys L4
[L4]int g0/0/2
[L4-GigabitEthernet0/0/2]smart-link flush receive control-vlan 10 password simpl
e 123
[L4-GigabitEthernet0/0/2]int g0/0/1
[L4-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10 password simpl
e 123

然后切换回L1，开启smart-link
LSW1：

[L1-smlk-group1]smart-link enable
[L1-smlk-group1]dis smart-link group 1 //查看smart-link group 1的信息，主要看下面标红的两块

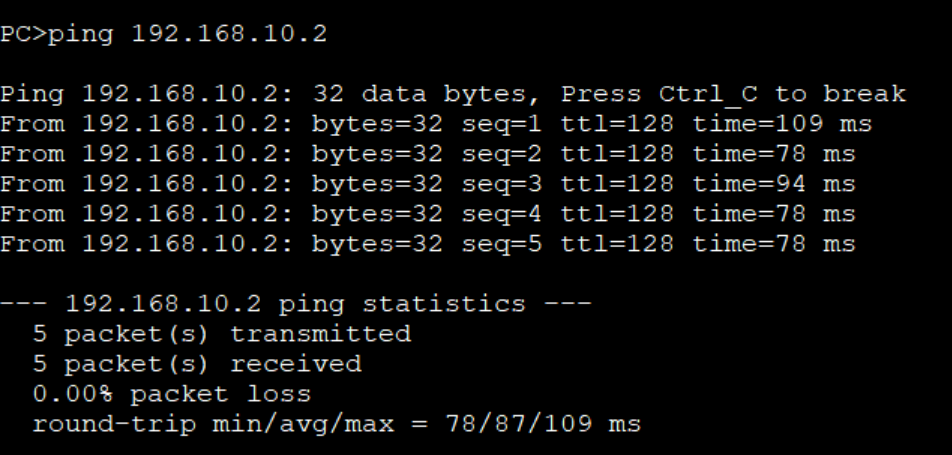

这样的话smart-link 就已经配置完成，可以从PC1 ping PC2是可以通的
其实不配置这个协议也是可以通的,因为在同一网段

下面检验smart-link是否配置成功，在LWS1上断掉master接口然后查看dis smart-link group 1信息，然后从PC1pingPC2，还是可以通的。然后再重新打开接口，30s过后，再次查看smart-link group 1信息，发现master接口又恢复active了，如下：（仅留下主要信息）
LSW1:

<L1>sys
[L1]dis smart-link group 1

[L1]int g0/0/2
[L1-GigabitEthernet0/0/2]shutdown
[L1-GigabitEthernet0/0/2]dis smart-link group 1

//这时候ping是可以通的，只是换了一条路
[L1-GigabitEthernet0/0/2]undo shutdown
[L1-GigabitEthernet0/0/2]dis smart-link group 1

又恢复了
然后配置monitor-link:
LSW2：

<L2>sys
[L2]monitor-link group 1
[L2-mtlk-group1]port g0/0/2 uplink
[L2-mtlk-group1]port g0/0/1 downlink
[L2-mtlk-group1]timer recover-time 10

LSW3:

<L3>sys
[L3]monitor-link group 1
[L3-mtlk-group1]port g0/0/2 uplink
[L3-mtlk-group1]port g0/0/1 downlink
[L3-mtlk-group1]timer recover-time 10

由此，monitor-link配置完成，下面进行检验：
LSW2：

<L2>sys
[L2]int g0/0/2
[L2-GigabitEthernet0/0/2]shutdown
//关掉monitor-link group 1中的一个接口，可以看到monitor-link group 1的两个接口都红了，这是因为monitor-link组同开关，关一个都会关掉。

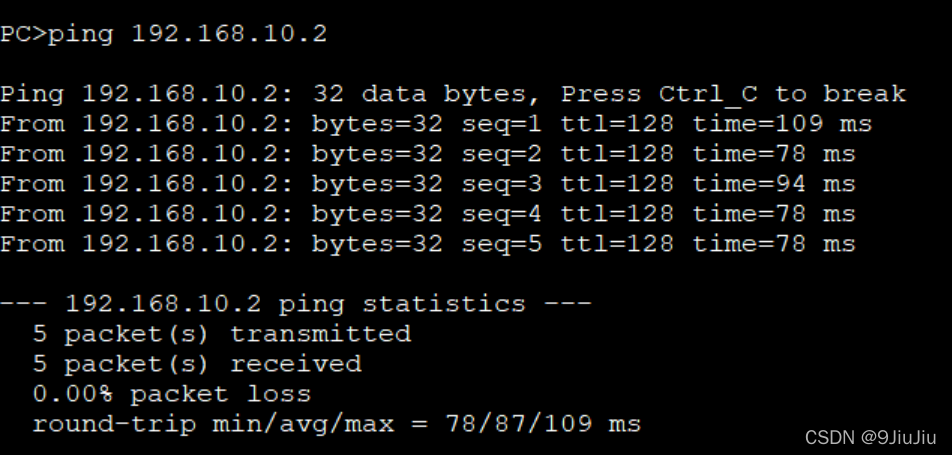

//关掉之后进行PC1 ping PC2 可以通过，证明monitor-link试验完成

LSW2：

[L2-GigabitEthernet0/0/2]undo shutdown //重新打开接口
//会发现两个接口又同时绿了，只是一个快一个慢
//等待一会之后再次进行ping实验，还是可以通，试验完成
