Linux驱动开发中设备树的学习笔记（1）
本笔记仅以IMX6ULL为例子，方便本人后续学习回顾所用。
imx6ull 设备树中引脚定义规则和解析——pinctrl
imx6 引脚定义在 ”imx6ul-pinfunc.h“中，一个引脚一般支持8个可选功能（alternate MUX_MODE 缩写为ALT）， 通过IOMUX Controller的控制器进行选择。
IOMUX Controller主要通过两个寄存器进行引脚的配置：
IOMUXC_SW_MUX_CTL_PAD_XXX ：
XXX代表某一个PAD的名称，用于配置引脚MUX的输入功能，包括UART，GPIO，CSI 等功能。
IOMUXC_SW_PAD_CTL_PAD__XXX ：
用于配置具体功能的特性，包括 上拉/下拉，速度，等特性
这里补充一下本人对Pin和PAD理解，如有不对，欢迎各位指出：
（1） Pin跟Lead差不多是一回事，都是指Silicon DIE封装后,留给用户使用的引脚。
（2）PAD是针对DIE的连接而言的，对于芯片使用者是不可见的，可以理解成Die上用于焊接打线的焊盘。
下面为imx6ul-pinfunc.h 中的部分定义：
#define MX6UL_PAD_UART1_CTS_B__UART1_DCE_CTS 0x008C 0x0318 0x0000 0x0 0x0
#define MX6UL_PAD_UART1_CTS_B__UART1_DTE_RTS 0x008C 0x0318 0x0620 0x0 0x2
#define MX6UL_PAD_UART1_CTS_B__ENET1_RX_CLK 0x008C 0x0318 0x0000 0x1 0x0
#define MX6UL_PAD_UART1_CTS_B__USDHC1_WP 0x008C 0x0318 0x066C 0x2 0x1
#define MX6UL_PAD_UART1_CTS_B__CSI_DATA04 0x008C 0x0318 0x04D8 0x3 0x0
#define MX6UL_PAD_UART1_CTS_B__ENET2_1588_EVENT1_IN 0x008C 0x0318 0x0000 0x4 0x0
#define MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0x008C 0x0318 0x0000 0x5 0x0
#define MX6UL_PAD_UART1_CTS_B__USDHC2_WP 0x008C 0x0318 0x069C 0x8 0x1在设备树文件中，定义方法如下：
/* sneak KEY */pinctrl_key: keygrp {fsl,pins = 这里以MX6UL_PAD_UART1_CTS_B__GPIO1_IO18为例
#define MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0x008C 0x0318 0x0000 0x5 0x0其中：
0x008C---> The pin mux register.
0x0318---> The config register.
0x0000---> The select input register
0x5 ---> mux_mode
0 ----> input_value这里的mux register和config register对应的数值，都是该寄存器相较于基地址的偏移地址
在设备树文件中上还需要给这个引脚赋值
MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0xF080 /* KEY0 */0xF080 ->config value
这里的赋值可以参考逻辑开发时对该引脚的电气属性配置数值
imx6ull 设备树中引脚定义规则和解析——根节点
一、根节点命名格式
/ {model = "Freescale i.MX6 ULL 14x14 EVK Board";compatible = "fsl,imx6ull-14x14-evk", "fsl,imx6ull";chosen {stdout-path = &uart1;};memory {reg = <0x80000000 0x20000000>;};reserved-memory {#address-cells = ;#size-cells =
;ranges;linux,cma {compatible = "shared-dma-pool";reusable;size = <0x14000000>;linux,cma-default;};};backlight {compatible = "pwm-backlight";pwms = <&pwm1 0 5000000>;brightness-levels = <0 4 8 16 32 64 128 255>;default-brightness-level =
;status = "okay";};
.../* sneak key 2022/4/18 */key {#address-cells =
;#size-cells =
;compatible = "sneak-key"; //compatible兼容属性，属性值为一个字符串列表pinctrl-names = "default";pinctrl-0 = <&pinctrl_key>;key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>;status = "okay";};
};
二、设备/根节点的常见属性
样例：
/* sneak key 2022/4/18 */key {#address-cells = ;#size-cells =
;compatible = "sneak-key"; //compatible兼容属性，属性值为一个字符串列表pinctrl-names = "default";pinctrl-0 = <&pinctrl_key>;key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>;status = "okay";};
1、#address-cells 和#size-cells 属性
这两个属性的值都是无符号 32 位整形，#address-cells 和#size-cells这两个属性可以用在任何拥有子节点的设备中，用于描述子节点的地址信息。#address-cells属性值决定了子节点reg 属性中地址信息所占用的字长(32 位)，#size-cells属性值决定了子节点 reg属性中长度信息所占的字长(32 位)。#address-cells 和#size-cells 表明了子节点应该如何编写reg属性值，一般 reg 属性都是和地址有关的内容，和地址相关的信息有两种：起始地址和地址长度，reg属性的格式一为：
reg = 每个“address length”组合表示一个地址范围，其中 address是起始地址，length是地址长度，#address-cells表明 address这个数据所占用的字长，#size-cells表明length这个数据所占用的字长，比如:
/* sneak 2022/4/9 */sneak {#address-cells = ;#size-cells =
;compatible = "sneak-led";status = "okay";reg = < 0X020C406C 0X04 /* CCM_CCGR1_BASE */0X020E0068 0X04 /* SW_MUX_GPIO1_IO03_BASE */0X020E02F4 0x04 /* SW_PAD_GPIO1_IO03_BASE */0X0209C000 0x04 /* GPIO1_DR_BASE */0X0209C004 0X04 >; /* GPIO1_GDIR_BASE */};
#address-cells =
;//表示用一个32位的数来描述地址
#size-cells =
;//表示用1个32位的数来描述该地址的大小
上面两个信息#address-cells和#size-cells主要用来描述子节点里面reg的信息
reg里面的个数，应该是address-cells + size-cells的整数倍
解析上方代码：
reg的起始地址为0X020C406C 大小为0x04
reg的起始地址为0X020E02F4 大小为0x04
reg的起始地址为0X020E02F4 大小为0x04等。
2、compatible 属性
compatible属性也叫做“兼容性”属性，这是非常重要的一个属性！compatible 属性的值是一个字符串列表，compatible属性用于将设备和驱动绑定起来。字符串列表用于选择设备所要使用的驱动程序，compatible 属性的值格式如下所示：
model = "SMDK24440";compatible = "samsung,smdk2440"，"samsung,smdk24140"，"samsung,smdk24xx"; 这里的compatible属性声明想要什么machine_desc，属性值可以是一系列字符串，依次与machine_desc匹配。
内核最好支持samsung,smdk2440，如果不支持，再尝试是否支持samsung,smdk24140，再不支持，最后尝试samsung,smdk24xx 总结如下：
设备树根节点的compatible属性列出了一系列的字符串,表示它兼容的单板名，从"最兼容"到次之；
特别注意，在设备节点中compatible 属性值是为了匹配 Linux 内核中的驱动程序
3、model 属性
model 属性值也是一个字符串，一般 model 属性描述设备模块信息，比如名字什么的，比如：
model = "wm8960-audio";4、status 属性

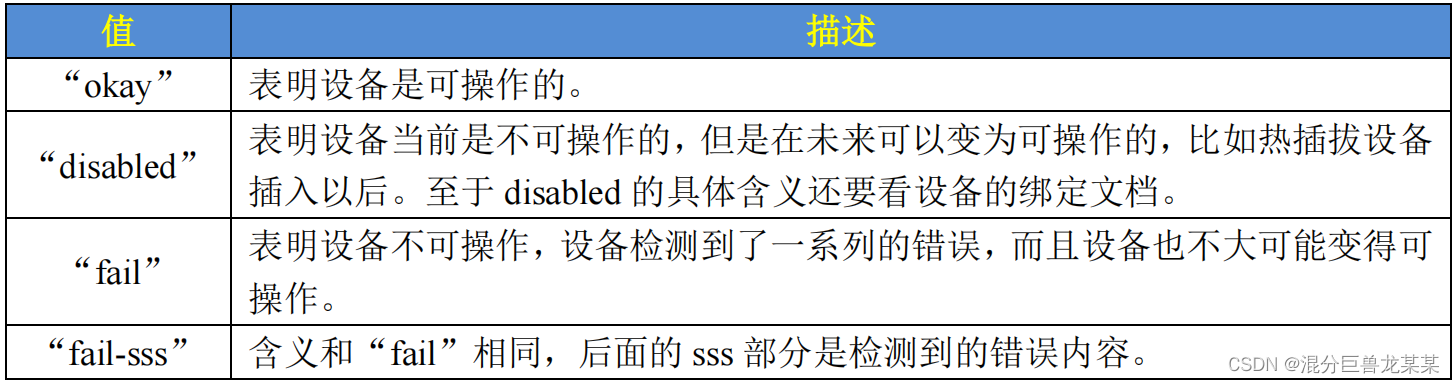

status属性看名字就知道是和设备状态有关的，status属性值也是字符串，字符串是设备的状态信息，可选的状态如下表所示：
5、ranges 属性
ranges属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字矩阵，ranges 是一个地址映射/转换表，ranges 属性每个项目由子地址、父地址和地址空间长度
这三部分组成：
child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells 确定此物理地址
所占用的字长。
parent-bus-address：父总线地址空间的物理地址，同样由父节点的#address-cells 确定此物
理地址所占用的字长。
length：子地址空间的长度，由父节点的#size-cells 确定此地址长度所占用的字长。
6、name 属性
name 属性值为字符串， name 属性用于记录节点名字， name 属性已经被弃用，不推荐使用 name 属性，一些老的设备树文件可能会使用此属性。7、device_type 属性
device_type 属性值为字符串， IEEE 1275 会用到此属性，用于描述设备的 FCode ，但是设 备树没有 FCode ，所以此属性也被抛弃了。此属性只能用于 cpu 节点或者 memory 节点。本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
