Thorlabs MCM3000是科研项目上用到的一款产品。
厂家提供了测试程序，同时提供了LabVIEW的例子。但是LabVIEW的例子运行后没法反应。考虑到设备是串口通讯的，而且也有一个简单的通讯协议，就结合协议用串口方式开发了。
这次高估了设备通讯协议了，里面所提供的协议很简洁，寥寥数语。虽然功能不复杂，但是转换关系不清楚，也不能完全开发出来。于是联系了国内的技术，国内解决不了，国外技术回复的邮件也是语焉不详。可能和现在国外疫情有关系，工作时间不大正常。于是只好字节进行解析了。
主要是返回信息和实际位置的关系不大容易得到，只好多次几组，自己找规律。办法是用厂家的软件运行到一个位置，之后用串口助手读取当前位置信息。在用厂家软件运行到另一个位置，再用串口助手读取位置信息。经过这么一番折腾，基本摸清对应关系。 这里做个记录。
并提醒以后不能一味迷信大品牌。
新建“Pro TJU\Instr\MCM3001\Go to Position CMD.vi”，用于发送运行命令。需要测试小数和负数。

 位置为1的返回的信息，作为分母/脉冲当量。

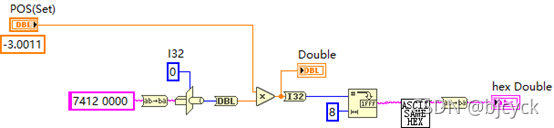

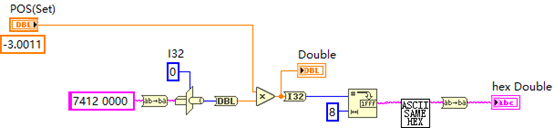

四个字节，用i32 Type Cast进行转换，因为输入有小数点，所以这里用dbl作为输入，乘以脉冲当量后，在转换为I32，之后转换为8个字符长度的十六进制。这里用8而不是4，是因为这里的字符是以ASCII码显示的，经过Convert ASCII String To The Same Hex String (SubVI).vi转换后，就会得到16进制显示的字符串，长度就是4个了。
    厂家有提供LabVIEW的例子，但不好用。根据通讯协议的相关的说明，编写了适合项目的程序。

相关资料说明，如下所示。
