VL31 数据累加输出

描述

实现串并转换电路，输入端输入单bit数据，每当本模块接收到6个输入数据后，输出端输出拼接后的6bit数据。本模块输入端与上游的采用valid-ready双向握手机制，输出端与下游采用valid-only握手机制。数据拼接时先接收到的数据放到data_b的低位。

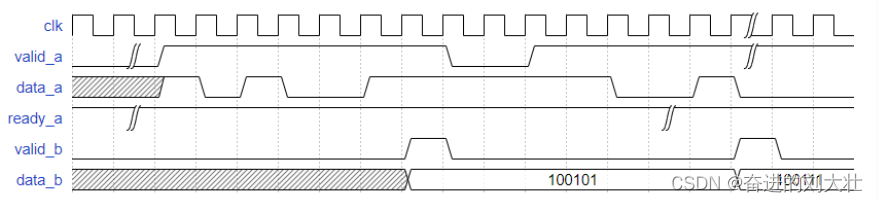

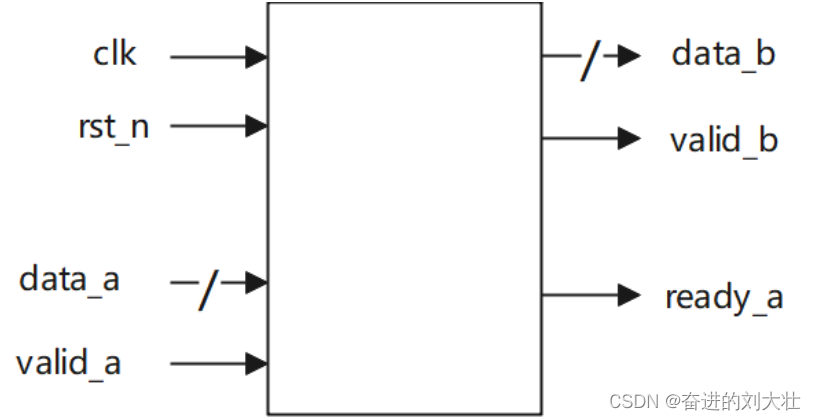

电路的接口如下图所示。valid_a用来指示数据输入data_a的有效性，valid_b用来指示数据输出data_b的有效性；ready_a用来指示本模块是否准备好接收上游数据，本模块中一直拉高；clk是时钟信号；rst_n是异步复位信号。

理解：

          两组握手信号，分别是与上游的valid_a和ready_a、与下游的valid_b和ready_b; 需要说明的是每组的valid和ready之间没有先后关系，谁先谁后都行。

输出信号有三个：

①ready_a：为高表示我现在没啥事，告诉上游我准备好了，你可以发数据了。为低表示我现在data_out正在发送，你先别给我发新数据。

②valid_b：为高表示给下游说我发数据了。

③data_out：给下游发的数据，配合valid_b，只有valid_b为高时，发送的才是有效数据。

那么分别来处理：

①ready_a： 如果下游ready_b拉高，表示下游可以接收模块输出数据，那么此时ready_a应拉高；同时，如果valid_b为低，表示4个数据还没收完，所以也拉高继续接收。

assign ready_a=ready_b|~valid_b;

②valid_b： 当和上游正常通讯时（即valid_a和ready_a均为高），数据正常接收，但注意计数了4个就得加起来输出，num_cnt == 2'd3时拉高valid_b；而等待下游接收，即当ready_a也拉高表示接收完成，则拉低valid_b，保证只有在四个数之和的时候才拉高。

always@(posedge clk or negedge rst_n)beginif(!rst_n)valid_b<=0;else beginif(num_cnt==3&&valid_a&&ready_a)valid_b<=1;else beginif(ready_a)valid_b<=0;endend
end

③data_out： 同理，当和上游正常通讯时（即valid_a和ready_a均为高），数据正常接收，数据累加，当计数器data_cnt == 2'd0表示需要从头再加，清零，但注意需要等到ready_b拉高，表示下游接收完成才能清空重新累加。

always@(posedge clk or negedge rst_n)beginif(!rst_n)data_out<=0;else begin
//输出数据归零与valid_b无关，a准备好且有效，b准备好，即可if(num_cnt==0&&ready_b&&(valid_a&&ready_a)) data_out<=data_in;else beginif(valid_a&&ready_a) //a准备好且有效和上游通讯正常data_out<=data_out+data_in; endendend

代码：

`timescale 1ns / 1nsmodule test(input 				clk 		,   input 				rst_n		,input		[7:0]	data_in		,input				valid_a		,input	 			ready_b		,output		 		ready_a		,output	reg			valid_b		,output  reg [9:0] 	data_out
);assign  ready_a=ready_b|~valid_b;reg [1:0]   num_cnt;always@(posedge clk or negedge rst_n)beginif(!rst_n)num_cnt<=0;else beginif(ready_a&&valid_a)beginif(num_cnt==3)num_cnt<=0;elsenum_cnt<=num_cnt+1;endelsenum_cnt<=num_cnt;endendalways@(posedge clk or negedge rst_n)beginif(!rst_n)valid_b<=0;else beginif(num_cnt==3&&valid_a&&ready_a)valid_b<=1;elseif(ready_b&&valid_b)valid_b<=0;endendalways@(posedge clk or negedge rst_n)beginif(!rst_n)data_out<=0;else beginif(num_cnt==0&&ready_b&&valid_a&&ready_a) //输出数据归零与valid_b无关，a准备好且有效，b准备好，即可data_out<=data_in;else beginif(valid_a&&ready_a)data_out<=data_out+data_in; endendendendmodule
