一、理论基础

      心电图（Electrocardiogram，简称ECG或EKG）是记录心脏电活动的一种生理信号。R波峰值是心电图中最显著的特征，征，表示心脏的心室收缩，通常用于计算心率和分析心脏节律。R波峰值检测是心电图信号处理的一个重要步骤。本文将详细介绍心电图数据的R波峰值检测的系统原理和具体的数学公式。
       心电图数据的R波峰值检测是一个信号处理的过程，主要包括预处理、特征提取和峰值检测三个步骤。

       心电图（ECG）是用于记录心脏电活动的图形。R波峰值是心电图中QRS波群中的最高峰值，通常代表心脏的心室收缩。检测R波峰值在心电图分析中非常重要，因为它可以用来计算心率、分析心律失常等。

       检测心电图中的R波峰值通常需要借助信号处理和分析技术。以下是一种常见的方法，用于自动检测心电图中的R波峰值：

       预处理：首先对心电图数据进行预处理，包括滤波去除噪声、基线漂移和干扰等。常见的滤波方法包括低通滤波、高通滤波和陷波滤波。预处理的目的是减少噪声和干扰，保留R波峰值的信息。

      特征提取：接下来需要从预处理后的心电图数据中提取特征，以便更好地进行峰值检测。常用的特征提取方法包括信号幅值、斜率、能量等。

      峰值检测：最后，使用合适的峰值检测算法来识别R波峰值。常用的峰值检测算法包括阈值法、移动平均法、差分法、波峰波谷法等。

      QRS检测： 使用QRS检测算法来检测QRS波群。常用的QRS检测算法包括基于阈值的方法、波形变换方法、小波变换方法等。这些算法可以帮助检测QRS波群的位置。

       R波检测： 在检测到QRS波群后，需要从中确定R波峰值的位置。一种常见的方法是在QRS波群中寻找最高的峰值，即R波峰值。

        R波峰值定位： 一旦检测到R波峰值，可以使用插值或亚像素精确定位R波峰值的位置，以获得更准确的结果。

       计算心率： 通过测量R波峰值之间的时间间隔，可以计算心率，即心脏每分钟跳动的次数。

       需要注意的是，心电图信号可能会受到噪声、干扰等因素的影响，因此在R波峰值检测过程中，选择合适的预处理和检测算法非常重要。常见的QRS检测算法有Pan-Tompkins算法、基于小波变换的算法等。在实际应用中，还需要根据数据的特点和质量选择适合的方法来检测R波峰值。
以下是心电图数据的R波峰值检测的数学公式示例：

预处理：
低通滤波：

其中，$x[n]$为原始信号，$y[n]$为滤波后的信号，$N$为滤波器阶数。

高通滤波：

陷波滤波：

其中，$\omega$为陷波滤波器的截止频率。

特征提取：

信号幅值：

信号能量：

峰值检测：
阈值法：
设定一个阈值$T$，当信号幅值超过阈值时判定为峰值。

移动平均法：
使用一个移动窗口计算信号的均值，当信号幅值超过均值时判定为峰值。

差分法：
计算信号幅值的差分，当差分值超过设定的阈值时判定为峰值。

波峰波谷法：
检测信号幅值的一阶导数，当一阶导数变号时判定为峰值。

实现心电图数据的R波峰值检测的难点在于选择合适的滤波器和特征提取方法，以及确定峰值检测算法的参数和阈值。不同的心电图信号可能具有不同的噪声和特征，需要针对具体情况进行调整和优化。

    总结而言，心电图数据的R波峰值检测是一个信号处理的过程，通过预处理、特征提取和峰值检测三个步骤，可以准确地检测出R波峰值，为心电图信号的分析和诊断提供有力支持。

二、核心程序

En=[];
for i=1:15En(i)=0;
end
DL=length(Sign);
for l=16:DL-16EnergyN1=0.0000;for ll=l-15:l+16EnergyN1=EnergyN1+Sign(ll)^2;endEn=[En,EnergyN1];
end
for j=DL-15:DLEn(j)=0;
end
Elen=length(En);
Emean=mean(En);
maxE=max(En);
Thresh1=0.5*Emean;   % set threshold 此处阈值的设定需要尝试~~~~~~~~~~
for j=1:Elenif En(j)=PMPM=En(ii);Epoint=ii;InterR=0;elseInterR=InterR+1;if InterR>108             % *********参数可改En1Peak=[En1Peak,Epoint];InterR=0;PM=0.0000;endend
end
%-----计算平均峰值点间隔---------.
for avr=2:length(En1Peak)Eavr=[Eavr,(En1Peak(avr)-En1Peak(avr-1))];
end
AEavr=mean(Eavr);   %平均间隔
%-----改进峰值点-------------
for jj=2:length(En1Peak)if En1Peak(jj)-En1Peak(jj-1)<=0.6*AEavr if En(En1Peak(jj-1))>=En(En1Peak(jj))Epeak=[Epeak,En1Peak(jj-1)];end    elseif En1Peak(jj)-En1Peak(jj-1)>=1.6*AEavr[Evalue,Epo]=max(abs(En(En1Peak(jj-1):En1Peak(jj))));Epeak=[Epeak,En1Peak(jj-1)];   Epeak=[Epeak,En1Peak(jj-1)+Epo-1];%更新阈值Mpeak=[Epeak,En1Peak(jj:length(En1Peak))];for jjj=2:length(Mpeak)Mavr=[Mavr,(Mpeak(jjj)-Mpeak(jjj-1))];endAEavr=mean(Mavr);else Epeak=[Epeak,En1Peak(jj-1)];end
end
up2169

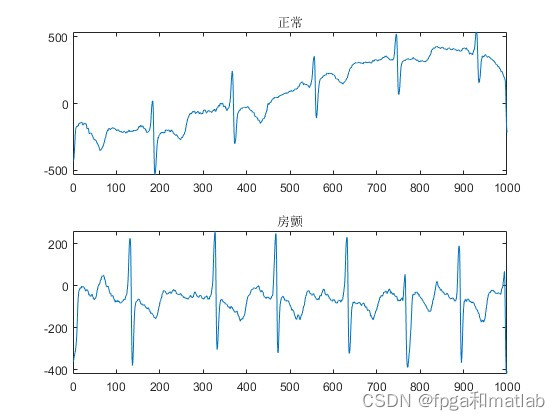

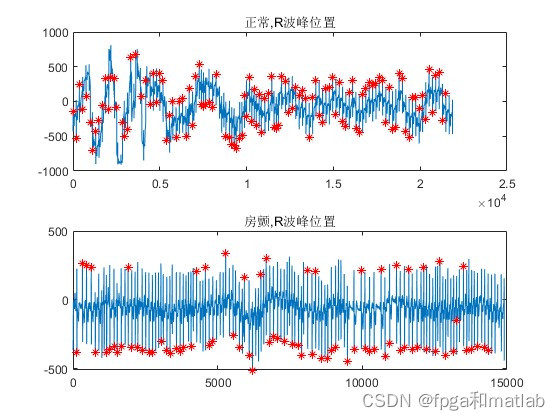

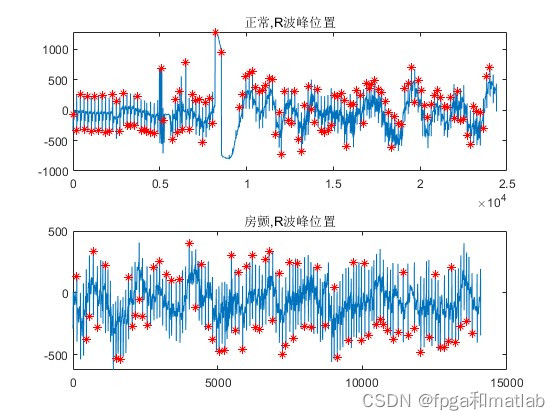

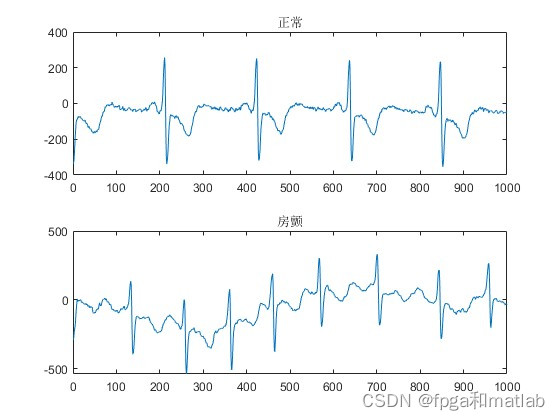

三、仿真结论
