不知道朋友们对于设计冲模切断成形总是头疼呢？确实这个地方确实有点难度，但是我们只要掌握了方法，那一切就简单了。今天小编呢给大家带来一些非常实用的干货，话不多说，我们直接开始。

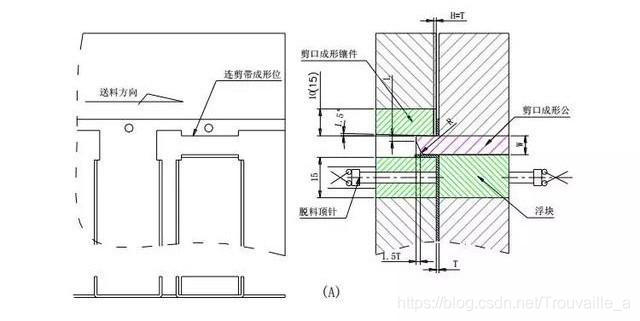

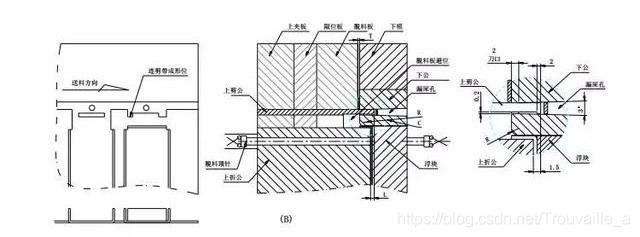

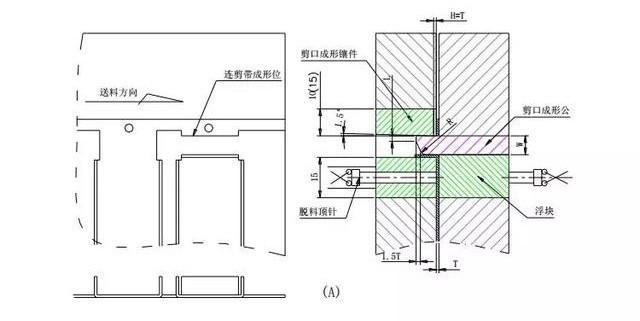

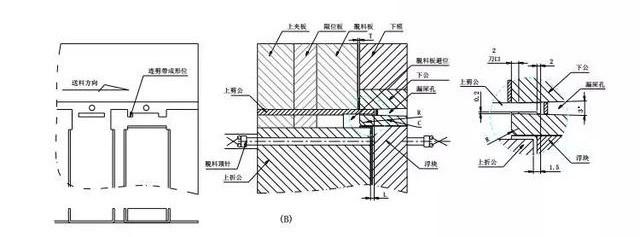

连续模连剪带成形做法（如下图）
1、折刀口高度为一个料厚H，斜1.5度，这么做是要减少冲头与刀口间的接触面，来减少摩擦
2、为了保证刀口强度，防止崩刃，所以我们在冲头切口底部留直位，看情况可以做成2mm。刀口高出成形R位1.5T，这样就保证了先剪断后折边

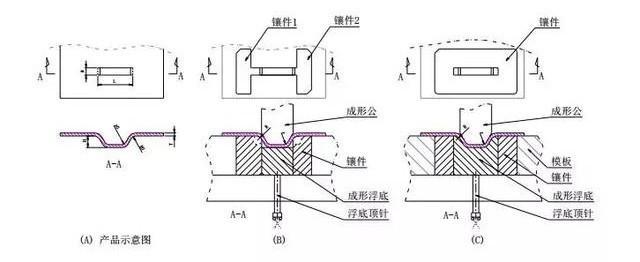

冲桥做法（如图）
1、冲桥为一次在产品上成形（如图A）
2、按L大小采用如图（B）或（C）的结构
3、（B）结构为桥位L＞15mm大的情况下采用，（C）结构用于除（B）以外的情况，凹模R在成型浮底上磨出，冲桥时浮底必须打死
4、公r≥1.0T，凹模R≥1.5T
