一、 概要

    本文提出YOSO,一个实时的全景分割框架。YOSO通过全景Kernel和图像特征图之间的动态卷积进行分割预测，该方法处理实例和语义分割任务时，只需要分割一次。

    为了减少计算开销，设计了一个用于特征图提取的特征金字塔聚合器，以及一个用于全景内核生成的可分离动态解码器。

    其中：

    聚合器：以卷积优先的方式重新参数化插值优先模块，这显著加快了Pipeline的速度，而没有任何额外的成本。

    解码器：通过可分离的动态卷积执行多头交叉注意力，以获得更好的效率和准确性。

二、网络结构

    1. 整体结构

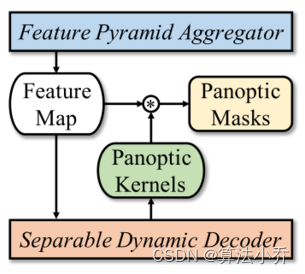

    如上图所示，YOSO整体上是有一个特征金字塔和一个可分离动态解码器组成。

    其Backbone采用的是ResNet，从输入图像中提取多级特征图，特征金字塔FPN将多级特征图压缩并聚合为一个特征图。

    然后，通过 可分离动态解码器 生成全景kernel，进而进行mask的预测和分类。

2.  特征金字塔

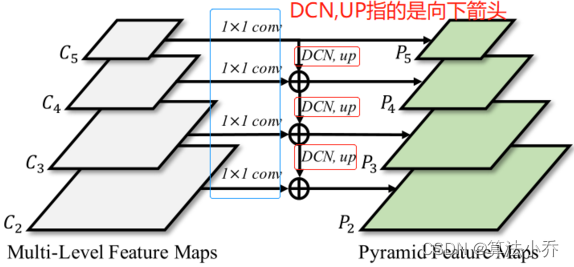

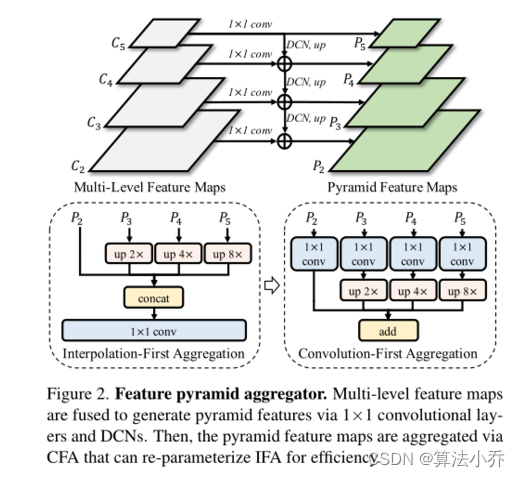

    如上图所示，C2，C3，C4，C5是backbone的多级特征图，通过FPN + DCN（形变特征金字塔）的方式，对多级特征进行增强和融合，具体操作如下：

    对于C2到C5，首先采用1x1的卷积对多级特征图进行通道压缩，然后C3到C5分别进行DCN和upsample操作，从上到下的特征融合，分别得到P5、P4、P3、P2.

       得到 P2、P3、P4、P5之后 进行 特征聚合,得到同P2同shape的特征图S

        YOSO指出了两种方法，分别是 插值优先的IFA 和 卷积优先的 CFA。下面分别进行介绍：

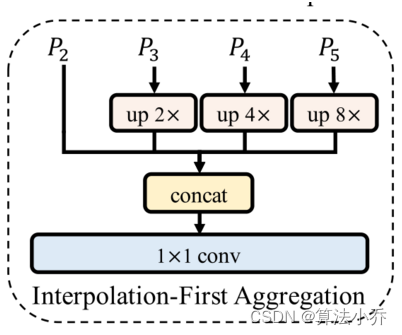

    （1） 插值优先聚合 (Interpolation-First Aggregation，IFA)

      首先P3到P5，分别上采样到P2大小，然后Concat通道合并，最后通过1x1卷积进行通道间的特征融合。

    （2）卷积优先聚合(Convolution-First Aggregation, CFA)

   首先P2到P5分别进行1x1卷积，然后P3到P5卷积后的结果分别上采样到P2大小，最后直接进行Add操作。

    两种方法的1x1卷积中，bias=False。

    总结：上述两种方式，最终的效果是相当的；但是CFA的计算量更低一些。最终采用了CFA.

import torch.nn.functional as F
import torch.nn as nn
# 经过FPN结构得到x2,x3,x4,x5
class CFA_IFA(nn.Module):def __init__(self,in_channels_list,out_channels,mode='cfa'):super(CFA_IFA,self).__init__()self.mode = mode if self.mode=='cfa':self.conv_a5 = nn.Conv2d(in_channels_list[-1],out_channels,1,1,0)self.conv_a4 = nn.Conv2d(in_channels_list[-2],out_channels,1,1,0)self.conv_a3 = nn.Conv2d(in_channels_list[-3],out_channels,1,1,0)self.conv_a2 = nn.Conv2d(in_channels_list[-4],out_channels,1,1,0)else:self.fuse_conv = nn.Conv2d(4*out_channels,out_channels,1,1,0)self.output_conv = nn.Conv2d(out_channels,out_channels,3,1,1)def forward(self,x2,x3,x4,x5):if self.mode=='cfa':# CFAx5 = F.interpolate(self.conv_a5(x5), scale_factor=8, align_corners=False, mode='bilinear')x4 = F.interpolate(self.conv_a4(x4), scale_factor=4, align_corners=False, mode='bilinear')x3 = F.interpolate(self.conv_a3(x3), scale_factor=2, align_corners=False, mode='bilinear')x2 = self.conv_a2(x2)x = x5 + x4 + x3 + x2 + self.bias      x = self.output_conv(x)return xelse:# IFAx5 = F.interpolate(x5, scale_factor=8, align_corners=False, mode='bilinear')x4 = F.interpolate(x4, scale_factor=4, align_corners=False, mode='bilinear')x3 = F.interpolate(x3, scale_factor=2, align_corners=False, mode='bilinear')x = torch.concat([x5,x4,x3,x2], dim=1)x = self.fuse_conv(x)x = self.output_conv(x)return x

 3. 可分离动态解码器

    为了生成精确的分割Kernel，之前的方法通常采用密集的预测器(如sigmoid)或重型的Transformer解码器。

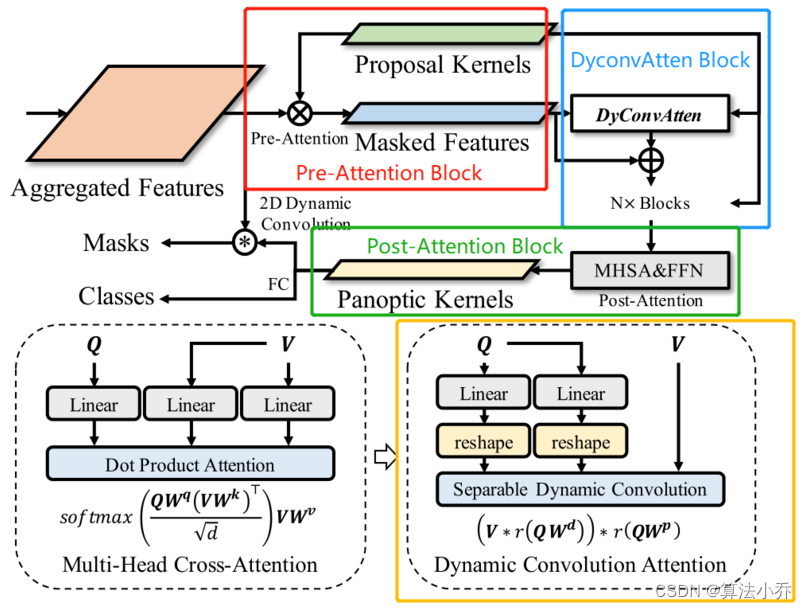

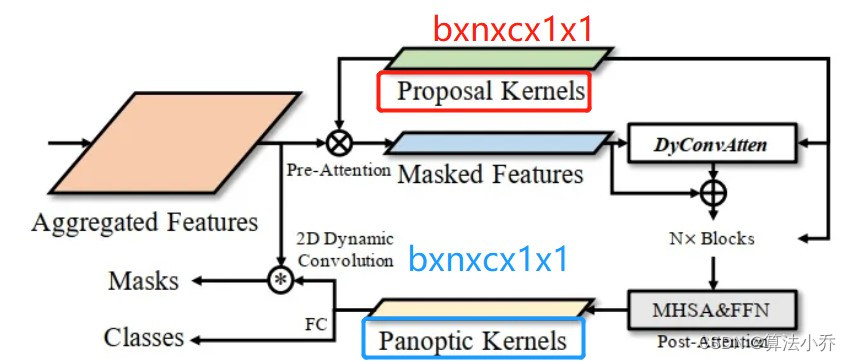

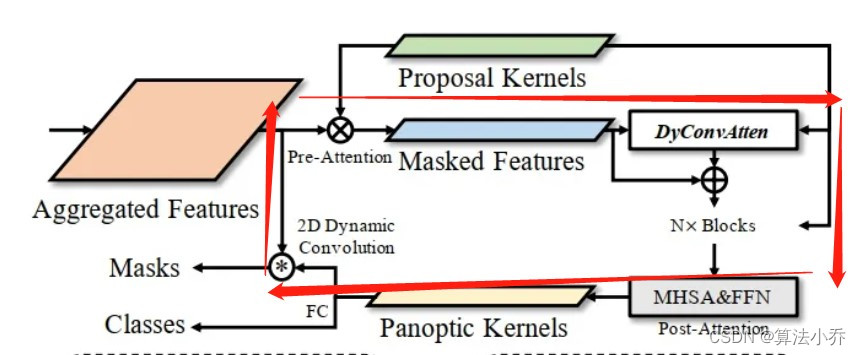

    YOSO，则采用了一种轻量可分离的动态解码器来生成kernel，在保持高精度的同时加快了kernel的预测与生成。结构如下：

    如图所示，由三部分组成：Pre-Attention(预注意力模块)、可分离动态卷积注意力模块、Post-Attention(后注意力模块)

(1) Pre-Attention模块

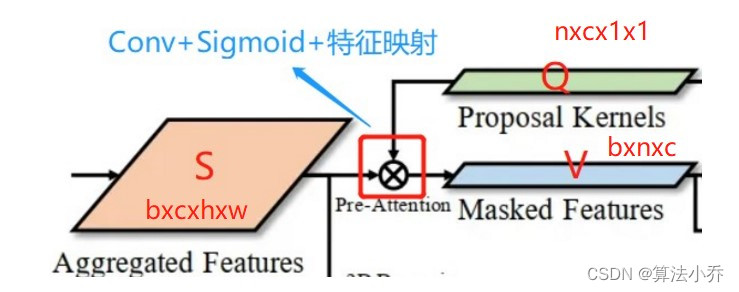

    如上图的红色框所示:

    a. 作用：

        从主干网络的FPN的聚合特征S(bxc x h x w)选择性地(自适应地)提取关键信息。

    b. 操作流程：

获取映射矩阵Mask

      S的shape为b x c x h x w, 即通道数目为c, 高为h， 宽为w 。

     首先通过Conv2d卷积对S进行处理，kernel_size=1,调整通道数目为 n ( n 指的是proposal kernels的数目，即每张图像设定一个最大的候选结果数目proposal kernels number，后期在通过处理从候选结果中筛选 )得到卷积结果 A (shape为b x n x h x w)

     然后对卷积结果 A 进行Sigmoid处理，并设定阈值0.5，作为一个注意力矩阵Mask shape为b x n x h x w（有点空间注意力的意思）

     最后通过Msak对S进行注意力映射。

         特征映射获得self-Attention的V

        映射流程：

        Mask shape: [b x n x h x w] -> reshape [b , n , hw] , 表示 n 个 proposal kernels , 每个 proposal kernel 有 hw 个像素点，将每个像素点映射到对应的n个proposal kernels。

        S shape : [b x c x h x w] -> reshape  [b,c,hw] ， 表示 hw个像素点，每个像素点有c个通道数。

        V 映射结果，shape : [b x n x c],  相当于对每个 kernel 进行特征选择，对于每个 kernel 从 特征矩阵 S 中选择 c 个 特征值，对应于上图中的 Masked Features

        公式如下所示：

        上图中的Proposals Kernels 指的就是2D卷积的卷积核Q, 估计当时作者这样绘图的初心是为了更形象，因为 Q 在后面的stage中也会用到！！！。

        注意！！ 公式中的Q 也就是后面动态卷积注意力(Dynamic Convolution Attention )Decoder中的Q。它来自于上述2D卷积的卷积核 shape [n,c,1,1] -> reshape [n,c], 与V的shape一致(不考虑batch)。

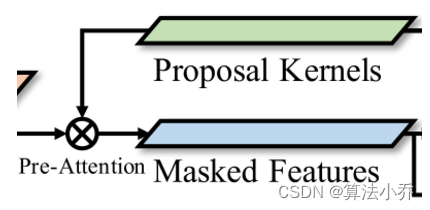

        对应回图像，如下所示：

        可见Q既应用于卷积操作，也应用于下面的注意力模块。

       代码如下：

import torch
import torch.nn as nn
# 首先声明一个卷积函数，用于上面公式中的红框操作
class YOSOHead(nn.Module):def __init__(self,in_channels,num_proposals):super(YOSOHead,self).__init__()'''in_channels: 主干网络输出S的通道数num_proposals: 设置的proposals数目，kernel的个数'''self.num_proposals = num_proposals# 声明一个Conv用于卷积操作，同时会获取卷积权重，用于后面注意力模块的Qself.kernels = nn.Conv2d(in_channels,num_proposals,kernel_size=1)def forward(self,features,xxx):B,C,H,W = features.shape# features : b x c x h x w # mask_preds: b x n x h x w mask_preds = self.kernels(features)# 卷积操作# sigmoid处理并与阈值比较获得mask # b x n x h x w soft_sigmoid_mask = mask_preds.sigmoid()nonzero_inds = soft_sigmoid_mask > 0.5hard_sigmoid_mask = nonzero_inds.float()# V = r(A)r(S).T# b x n x c V = torch.einsum('bnhw,bchw->bnc', hard_sigmoid_masks, features)# ------------------ 以上 Pre-Attentinon ------------------ # # 获取注意力的Q# n x c x k x k   k = 1proposal_kernels = self.kernels.weight.clone()# reshape  b x n x c x 1 x 1 -> b x n x (cxkxk)= b x n x c  与V的shape相同Q = proposal_kernels[None].expand(B,*proposal_kernels.size()).view().view(B,self.num_proposals,-1)

   （2）可分离动态卷积注意力模块



传统交叉注意力模块

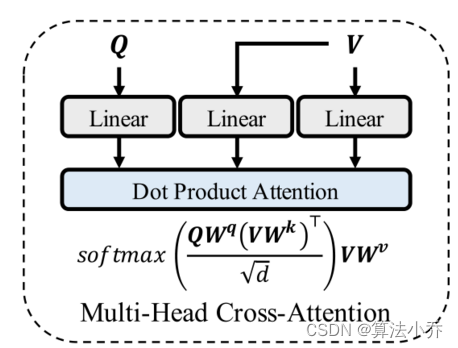

         如下图所示：

  上图为传统的多头交叉注意力模块，将输入 Q和V sape[n,c] ,拆分为t个head，进行交叉注意力计算，公式如下：

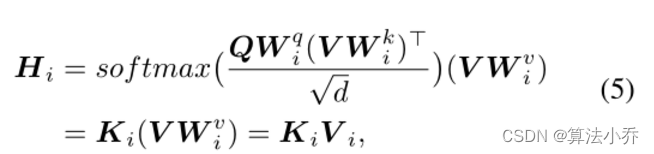

 其中，Wo ，shape[c,c] 是一个线性映射矩阵，每个Head内部分注意力定义计算如下：

    其中shape均为 [c,c/t], 是 第i个Head的投影映射矩阵。结果中的Ki 表示相关矩阵，即Attention矩阵shape [b,n,n]，Vi 表示 第i 个Head的输入特征,shape [b , n , c/t], Hi表示第i个Head的输出，shape为[b,n,c/t].

    传统方法的不足：

     虽然可以提升性能，但是计算量很大。

   一维卷积进行多头交叉注意力

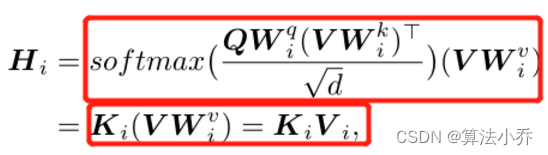

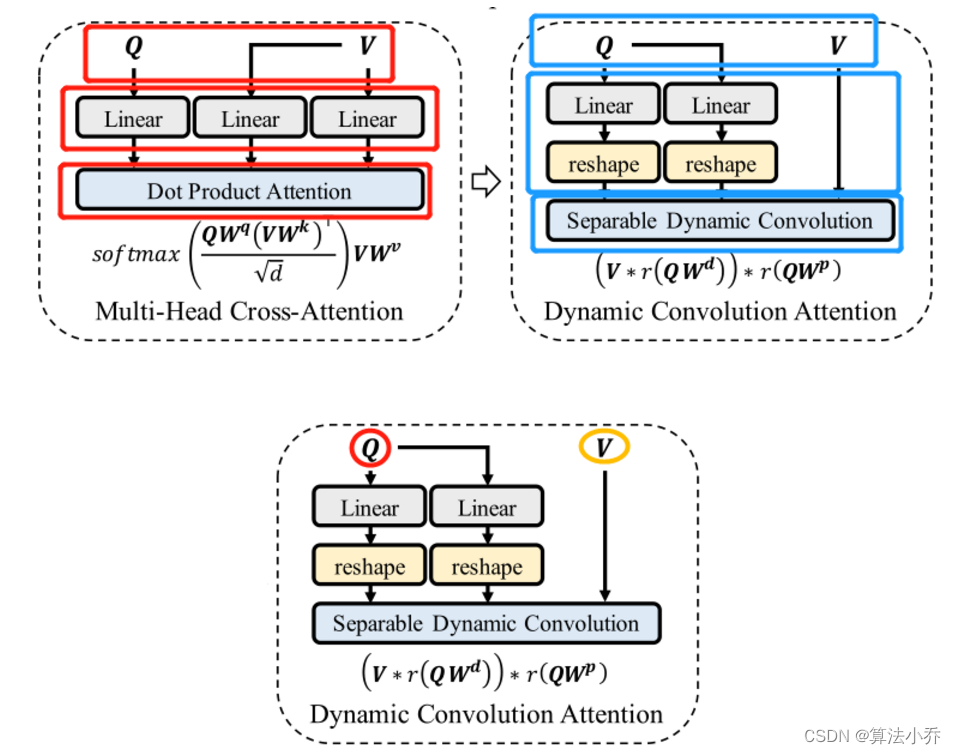

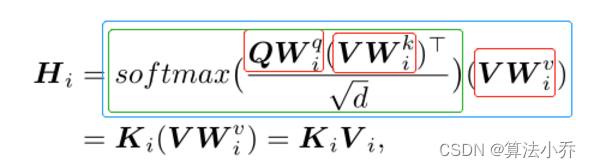

        从上面叙述可知，多头交叉注意力主要涉及三个基本操作：多头映射 (如下图红色框)、 注意力计算(如下图绿色框)、 注意力融合(如下图蓝色框)

        其中  表示将 Q 或 V 从维度 c 映射到维度为 c/t 的t个不同的Head中。而KiVi 表示 第i 个Head中，特征矩阵在不同proposal kernels中的交叉融合。

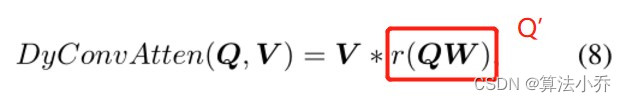

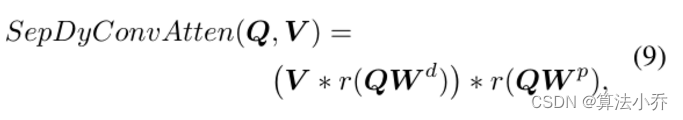

        本文方法中，QV和KV的操作，我们采用1D 卷积代替，进行多头交叉注意力，使模块更为轻量化，如下图所示：

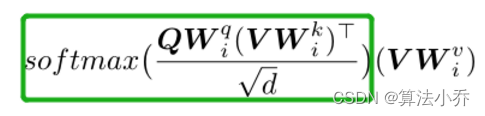

    其作用与下图中的绿色框的效果相当。

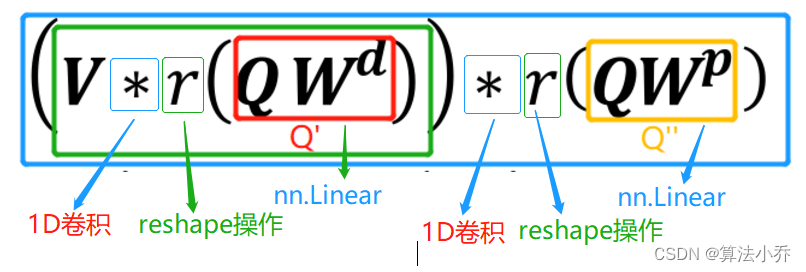

           Q''  [n,n,1] , 其作为卷积核， 对Attention中每个样本进行一维卷积处理， 模仿DepthWise Convolution的1x1的通道间信息融合部分，公式如下所示：

      运算过程中，O' 为第一个conv的输出，shape为[1,n,c] , O''作为第二个conv的输出,  shape为[1,n,c],具体操作看后面的代码

     其作用与下图公式的红色框作用相当。

        batch内所有图像的结果合并，并进行Norm正则化处理，得到输出 H shape[b,n,c]

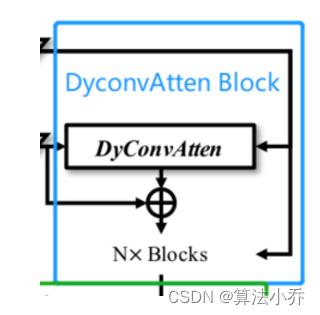

        最后的输出结果再与输入进行融合,得到输出结果O shape[b,n,c]如下图箭头所示：

        从上图可知，该部分可以由N个Blocks组成，在论文方法中N=2.以上介绍得只是第一个block，从第二个开始，输出的数据会有所变化，需要注意。

import torch
import torch.nn as nn
# 首先声明一个卷积函数，用于上面公式中的红框操作
class YOSOHead(nn.Module):def __init__(self,in_channels,num_proposals):super(YOSOHead,self).__init__()'''in_channels: 主干网络输出S的通道数num_proposals: 设置的proposals数目，kernel的个数'''self.num_proposals = num_proposalsself.in_channels = in_channelsself.conv_kernel_size_2d = 1# 声明一个Conv用于卷积操作，同时会获取卷积权重，用于后面注意力模块的Qself.kernels = nn.Conv2d(in_channels,num_proposals,kernel_size=self.conv_kernel_size_2d)# 第一个blockself.f_atten = DySepConvAtten(in_channels)self.f_dropout = nn.Dropout(0.0)self.f_atten_norm = nn.LayerNorm(in_channels)# 第二个blockself.k_atten = DySepConvAtten(in_channels)self.k_dropout = nn.Dropout(0.0)self.k_atten_norm = nn.LayerNorm(in_channels)# Post-Attention self.post_atten = nn.MultiheadAttention(embed_dim=in_channels,num_heads=8,dropout=0.0)self.post_dropout = nn.Dropout(0.0)self.post_atten_norm = nn.LayerNorm(in_channels)# self.ffn = FFN(in_channels,feedforfward_channels=2048,num_fcs=2)self.ffn_norm = nn.LayerNorm(in_channels)# 输出层self.pred = Pred()def forward(self,features,xxx):B,C,H,W = features.shape# features : b x c x h x w # mask_preds: b x n x h x w mask_preds = self.kernels(features)# 卷积操作# sigmoid处理并与阈值比较获得mask # b x n x h x w soft_sigmoid_mask = mask_preds.sigmoid()nonzero_inds = soft_sigmoid_mask > 0.5hard_sigmoid_mask = nonzero_inds.float()# V = r(A)r(S).T# b x n x c V = torch.einsum('bnhw,bchw->bnc', hard_sigmoid_masks, features)# ------------------ 以上 Pre-Attentinon ------------------ # # ----------------- 以下 DyconvAtten Block ---------------- ## 获取注意力的Q# n x c x k x k   k = 1proposal_kernels = self.kernels.weight.clone()# reshape  b x n x c x 1 x 1 -> b x n x (cxkxk)= b x n x c  与V的shape相同Q = proposal_kernels[None].expand(B,*proposal_kernels.size()).view().view(B,self.num_proposals,-1)# ------- 第一个 Block ------- ## b x n x c f_point_out = self.f_atten(Q,V)V = V + self.f_dropout(f_point_out)# b x n x c V = self.f_atten_norm(V)# ------- 第二个 Block ------- #k_point_out = self.k_atten(Q,V)V = V + self.k_dropout(k_point_out)# b x n x cV = self.k_atten_norm(V)# ------------------- 以上 DyconvAtten Block 结束 --------------- ## ------------------- Post Attention --------------- #K = V.permute(1,0,2)k_temp = self.post_atten(query=k,key=k,value=k)[0]k = k + self.post_dropout(k_temp)k = self.post_atten_norm(k.permute(1,0,2))# b x n x c -> b x n x c x k*k - > b x n x k*k x c = b x n x 1 x cobj_feat = k.view(B,self.num_proposals,self.in_channels,-1).permute(0,1,3,2)# b x n x k*k xc# 对应于图像中的Panoptic Kernelsobj_feat = self.ffn_norm(self.ffn(obj_feat))# b x n x 1 x ccls_feat = obj_feat.sum(-2)mask_feat = obj_feat# b x n x k*k x c -> b x n x c x k*k ->  b x n x c x 1 x 1obj_feat = obj_feat.permute(0,1,3,2).view(B,self.num_propoasls,self.in_channels,self.conv_kernel_size_2d,self.conv_kernel_size_2d)# Predcls_scores,new_mask_preds = self.pred(cls_feat,mask_feat,features)return cls_scores,new_mask_preds,obj_featclass DySepConvAtten(nn.Module):def __init__(self,in_channels,kernel_size=3):super(DySepConvAtten,self).__init__()'''kernel_size : 一维卷积的卷积核大小'''self.kernel_size = kernel_sizeself.depth_weight_linear = nn.Linear(in_channels, self.kernel_size)self.point_weight_linear = nn.Linear(in_channels, self.num_proposals)self.norm = nn.LayerNorm(self.hidden_dim)def forward(self,Q,V):B = Q.shape[0]# b x n x 3dy_depth_conv_weight = self.depth_weight_linear(Q)# b x n x ndy_point_conv_weight = self.point_weight_linear(Q)# b x n x 1 x 3dy_depth_conv_weight = dy_depth_conv_weight.view(B,self.num_proposals,1,self.kernel_size)# b x n x n x 1dy_point_conv_weight = dy_point_conv_weight.view(B,self.num_proposals,self.num_proposals,1) res = []# b x 1 x n x cV = V.unsqueeze(1)for i in range(B):# 依次对batch内每张图像进行处理# input: [1, N, C]# weight: [N, 1, K]# output: [1, N, C]out = F.relu(F.conv1d(input=value[i], weight=dy_depth_conv_weight[i], groups=N, padding="same"))# input: [1, N, C]# weight: [N, N, 1]# output: [1, N, C]out = F.conv1d(input=out, weight=dy_point_conv_weight[i], padding='same')res.append(out)# b x n x cpoint_out = torch.cat(res, dim=0)# b x n x cpoint_out = self.norm(point_out)return point_out

(3) Post-Attention模块

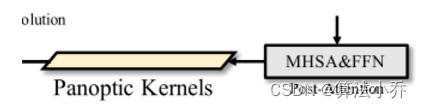

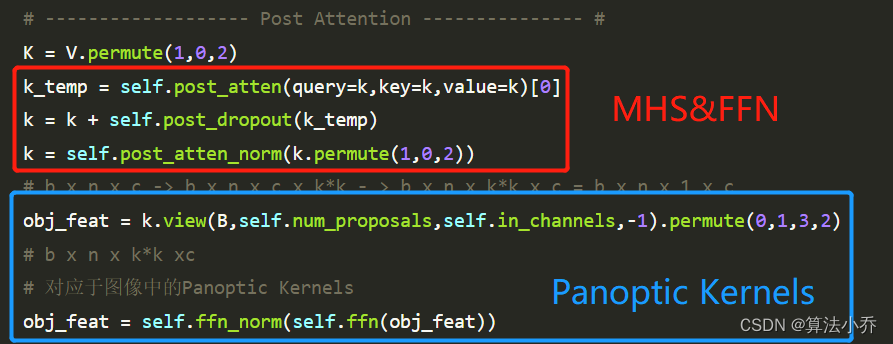

        在后注意力模块中，采用多头自注意力(query=O,key=O,value=O)得到MO shape为[b,n,c], 然后 MO 和 前馈神经网络FFN 并通过来生成全景Kernels  Output shape为[b,n,1,c],1=k*k,k=1.

 注意该obj_feat, 在第二个block_T（后面会解释blockT的意义），将替代Proposal_Kernels的功能。

（4）预测输出

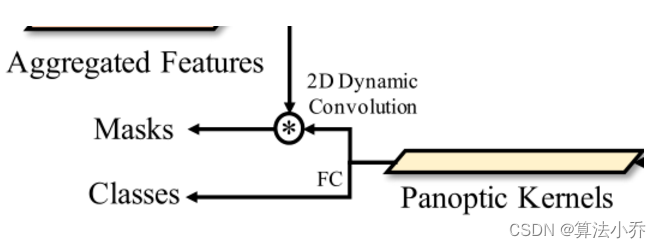

       预测分两支： mask 预测 和 class 预测。

        Post-Attention输出为Output shape[b,n,1,c]



Class 预测

        a. 先对Output 进行 FC + LayerNorm + ReLU操作，得到输出 Cls1 ,shape[b,n,c].

        b. 再对Cls1 进行FC操作，得到输出 Cls,shape[b,n,cls_num+1]

        Mask 预测

        a. 先对Output 进行 FC + LayerNorm + ReLU操作，得到输出 Mask1 ,shape[b,n,c].

        b. 再对Mask1 进行FC操作，得到输出 Mask2,shape[b,n,c]

        c.  Mask2 联合 FPN的聚合特征S [b,c,h,w], 映射到Mask [b,n,h,w].

class Pred(nn.Module):def __init__(self,train_mode=True):super(Pred,self).__init__()self.num_cls_fcs = cfg.MODEL.YOSO.NUM_CLS_FCSself.num_mask_fcs = cfg.MODEL.YOSO.NUM_MASK_FCSself.num_classes = cfg.MODEL.YOSO.NUM_CLASSESself.train_mode = train_mode self.cls_fcs = nn.ModuleList()for _ in range(self.num_cls_fcs):self.cls_fcs.append(nn.Linear(self.hidden_dim, self.hidden_dim, bias=False))self.cls_fcs.append(nn.LayerNorm(self.hidden_dim))self.cls_fcs.append(nn.ReLU(True))self.fc_cls = nn.Linear(self.hidden_dim, self.num_classes + 1)self.mask_fcs = nn.ModuleList()for _ in range(self.num_mask_fcs):self.mask_fcs.append(nn.Linear(self.hidden_dim, self.hidden_dim, bias=False))self.mask_fcs.append(nn.LayerNorm(self.hidden_dim))self.mask_fcs.append(nn.ReLU(True))self.fc_mask = nn.Linear(self.hidden_dim, self.hidden_dim)def forward(self,cls_feat,mask_feat,features):'''cls_feat: b x n x 1 x cmask_feat:b x n x 1 x c features: b x c x h x w'''if self.train_mode:# b x n x 1 x c for cls_layer in self.cls_fcs:cls_feat = cls_layer(cls_feat)# b x n x 1 x (cls_num+1) -> b x n x cls_num+1cls_score = self.fc_cls(cls_feat).view(B, self.num_proposals, -1)else:cls_score = None # b x n x 1 x c    1 = k * kfor reg_layer in self.mask_fcs:mask_feat = reg_layer(mask_feat)# [B, N, K * K, C] -> [B, N, C]mask_kernels = self.fc_mask(mask_feat).squeeze(2)# features: b x c x h x w # mask_kernels : b x n x c # new_mask_preds : b x n x h x w  # 特征映射new_mask_preds = torch.einsum("bqc,bchw->bqhw", mask_kernels, features)return cls_score,new_mask_preds

4.  多个层堆叠

     如上图所示，箭头的几个步骤为看作一个整体block_T，那么该block_T是可以堆叠多次的，以增加网络的深度，不过组要注意的是，从第二个block开始，其输入的 S 仍然为 FPN的输出features [b,c,h,w], 而 Q则为 上面的obj_feat, mask_preds为上一个block的预测mask [b,n,c]。

     更形象展开如下：
