三菱FX系列PLC程序无线下载实例
1.系统概述

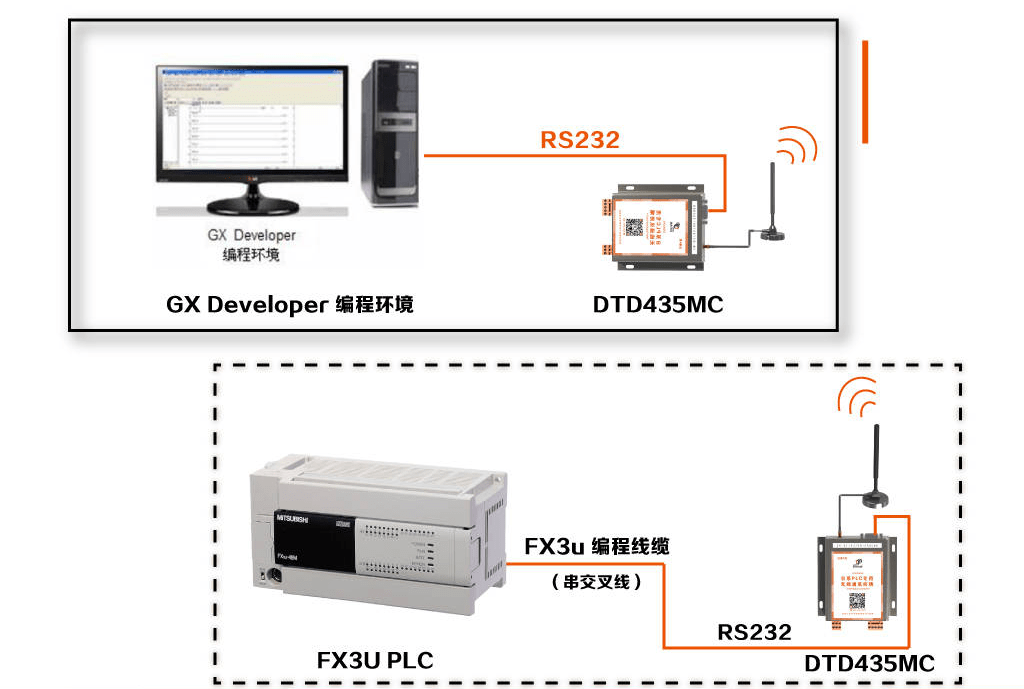

三菱PLC FX3u可以使用专用下载线通过计算机串口下载程序，同样也可以使用自制下载线缆，连接无线模块 DTD435M进行远程无线下载程序，计算机端采用RS232或者RS485 将计算机端与无线模块连接，PLC端同样使用RS232转RS485将把无线模块接收到的下载数据通过RS232口与自制编程电缆连接。系统结构如下图所示：
2.编程线制作

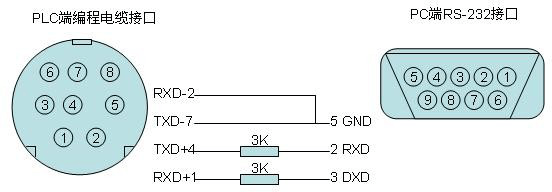

PLC编程电缆是八针的选型接头，与 RS232 的 DB9 接线如下图所示：
将自制电缆与PLC连接。
3.参数设置

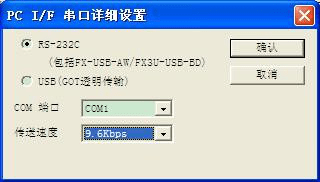

GX Developer编程软件下载参数如下图所示，串口与插入PC的串口驱动显示的一致。
4.实例总结
三菱PLC FX系列PLC通过无线模块DTD435M可以完成程序的无线下载，并能实时进行在线监控与调试。
