Matlab作常微分方程组相图
Matlab作常微分方程组相图
用streamslice函数
eg.作出下列系统的相图
x ′ = x 2 − 2 x − x y y ′ = y 2 − 4 y + x y \ x'=x^2-2x-xy\\ \ y'=y^2-4y+xy x′=x2−2x−xy y′=y2−4y+xy
Matlab代码：
[x,y]=meshgrid(linspace(-10,10));
streamslice(x,y,x.*(-2+x-y),y.*(-4+y+x));
xlabel(‘x’);ylabel(‘y’);
*这里x.和y.不可改成x,y，x.的意义是点乘

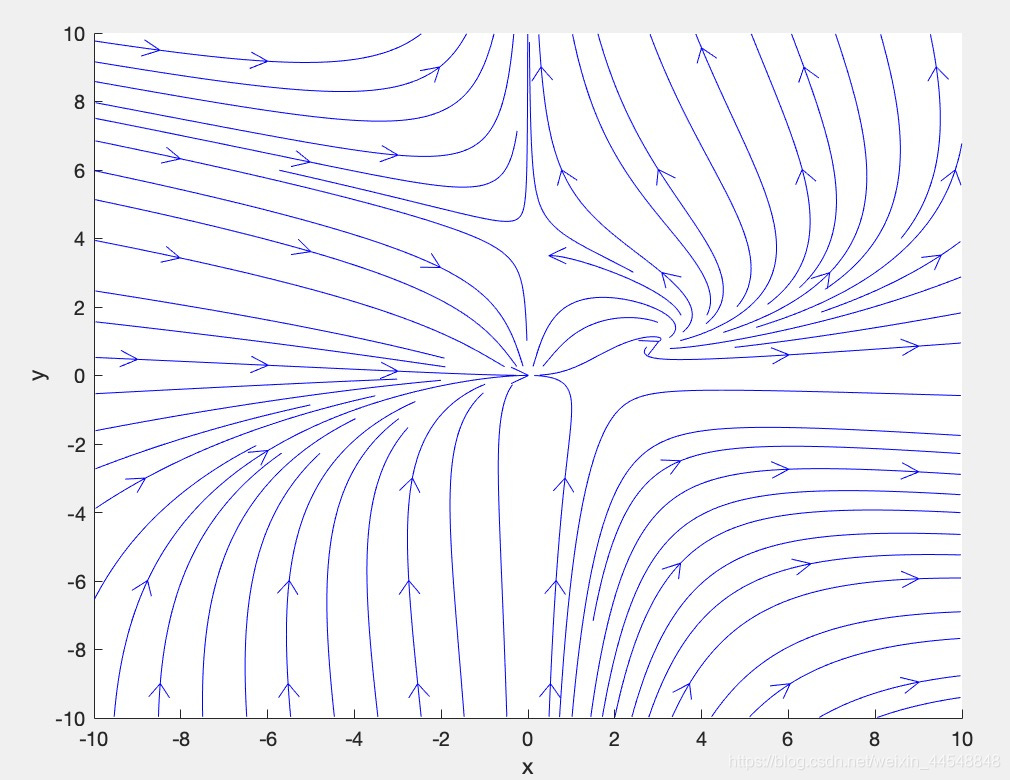

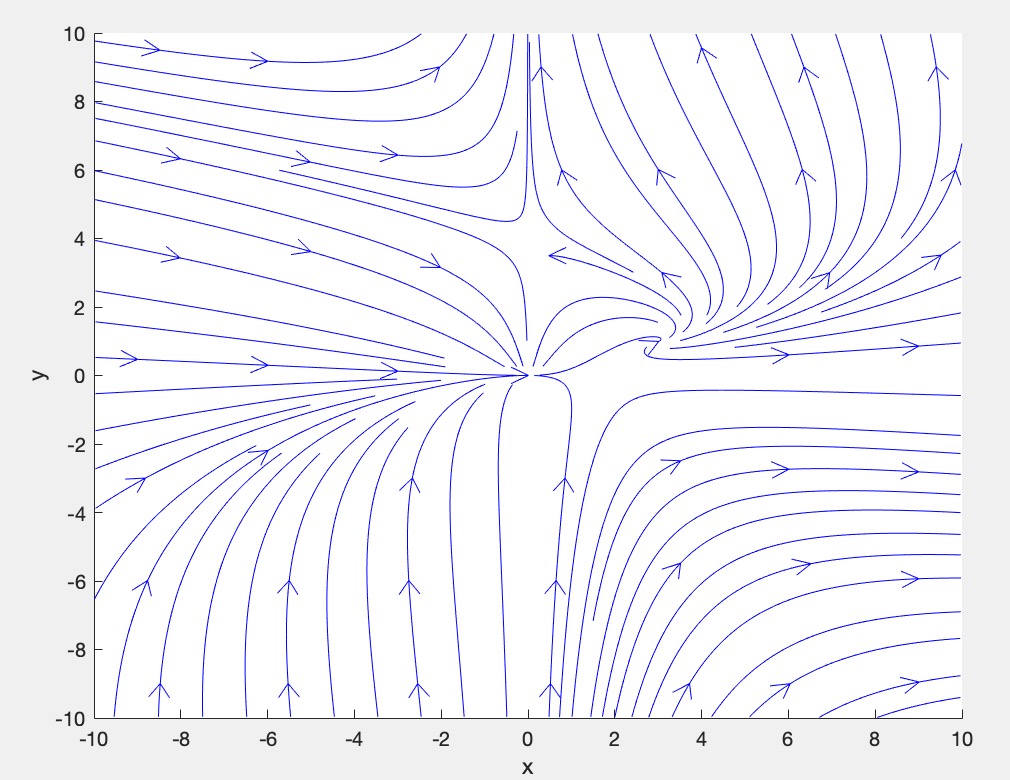

效果：
从图中可以很明显的看到4个奇点
第一行改变图像区间[x,y]=meshgrid(linspace(0,5));
可以得到（3，1）处焦点的大图：
探索过程中一些有用的操作：
- clear:清除workspace
- clc:清除command window
- clf:清空figure（就是图像显示框）
