●RTLS●恒高10cm高精度定位。提供防爆定位基站、定位标签、引擎软件等核心模块，共建煤矿人员精确定位系统生态
01方案概述
EHIGH恒高煤矿/矿井人员定位系统，采用UWB定位技术，通过在煤矿/矿井内部署一定数量的定位基站，以及人员佩戴标签卡的形式，来实时获取人员精确位置，精度高达10cm。
煤矿/矿井人员定位系统结合井口唯一性检测装置，进行无卡检测、多卡检测、替卡检测；矿井人员定位系统可对井下人员、车辆进行实时位置跟踪，全面掌握井下人员、车辆的活动轨迹。
通过电子围栏功能，可实现区域人数统计和危险区域管控。同时还可联动气体、粉尘等传感器进行环境监测， 在紧急情况下，矿井人员定位系统可实现双向报警，提高事故响应速度。通过智能巡检功能，可对井下人员巡检工作考核管理，规范巡检流程。

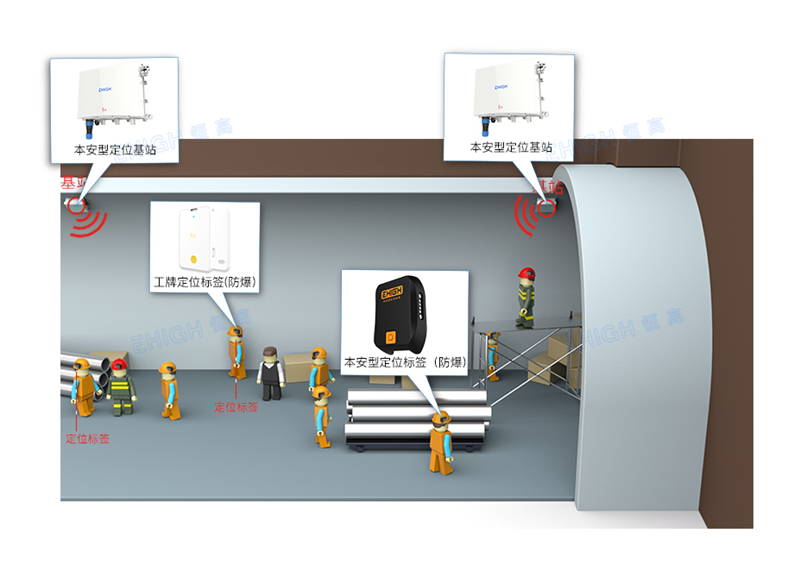

02定位方案
该煤矿集成解决方案中，EHIGH恒高主要提供定位基站/定位基站模块，定位标签/定位标签模块；集成商客户需提供隔爆电源、光纤交换机。

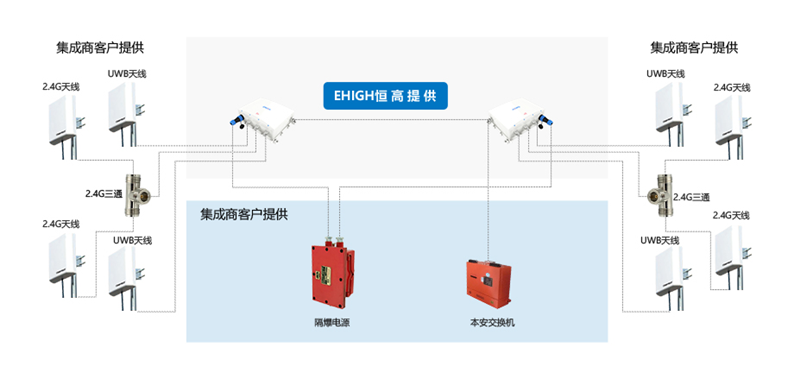

▍整机基站对接

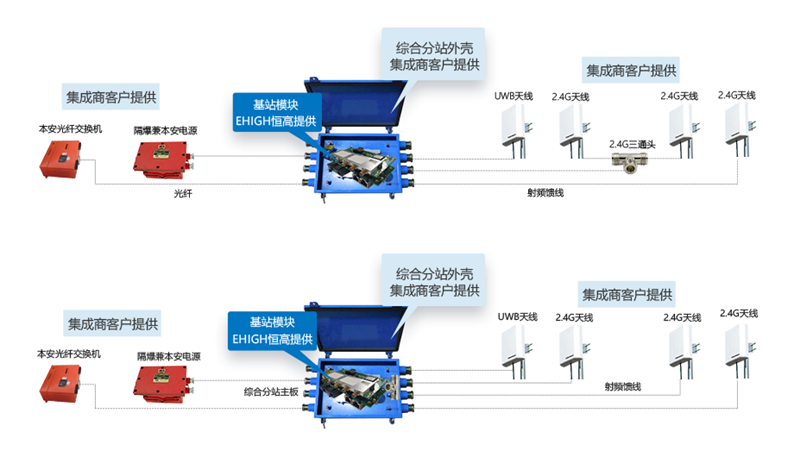

▍定位模块对接
▍定位标签对接

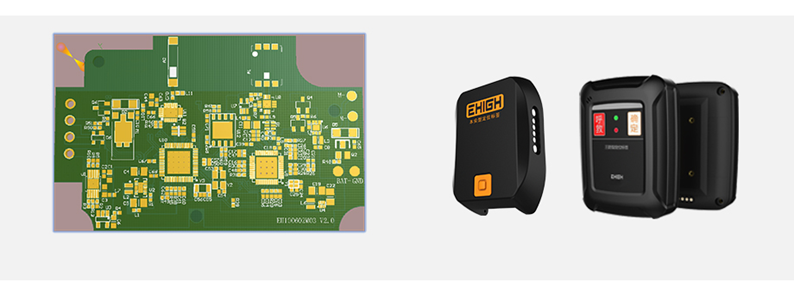

EHIGH恒高提供定位标签整机和定位标签的PCB模块
定位标签的PCB模块 定位标签整机

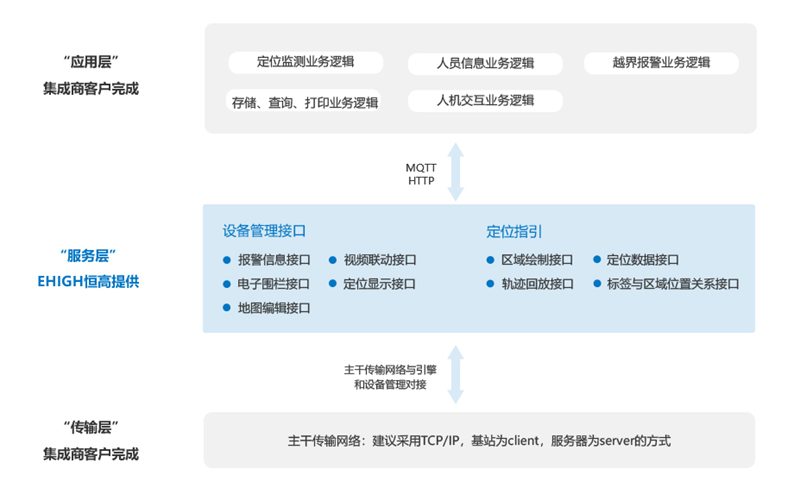

04软件对接方案该煤矿集成解决方案中，EHIGH恒高提供完善的接口，供应用层业务逻辑调用，以便快速的完成业务软件开发。
设备管理接口与定位引擎需要与集成商的传输层对接，推荐使用TCP/IP，且定位基站为sever的结构。

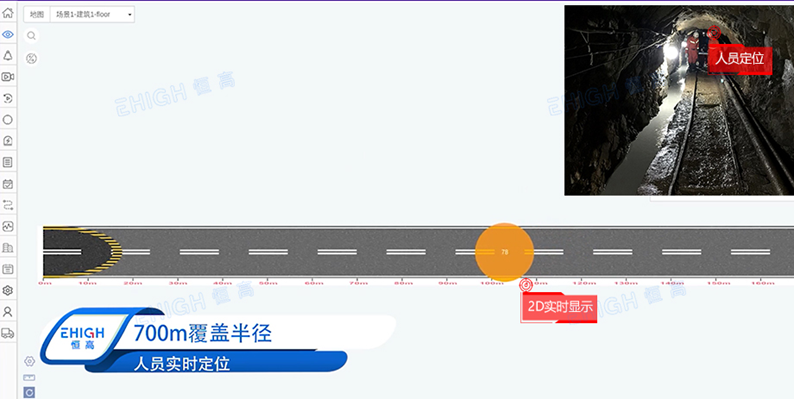

▍2D实时位置显示
- 以俯视图的方式总览不同高度的人员位置，能够快速、直观地了解现场全部情况；
- 不同高度的人员采用不同颜色的方式显示；
- 不同高度的地图在俯视图中显示大致梗概，清楚分辨地图位置；
- 每层地图支持单独查看，该页面中显示了人员姓名、规划区域、标签列表等信息；
- 支持标签查询、下发呼叫、快速划定撤离区域等操作；

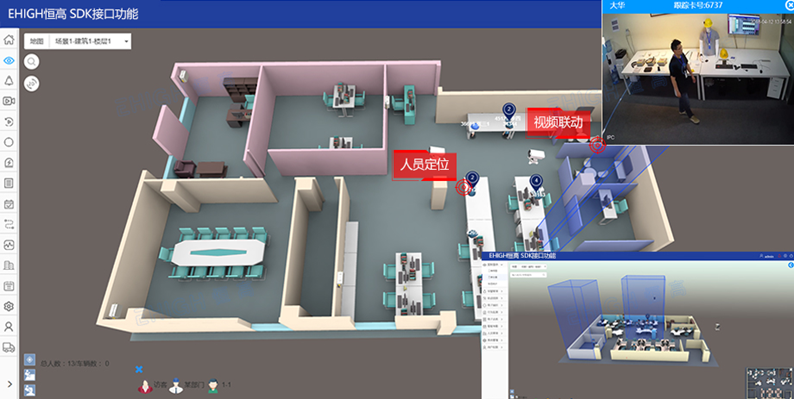

▍3D实时位置显示
- 显示人员在三维模型中的位置；
- 支持2D地图中的所有功能；
- 支持视频联动；

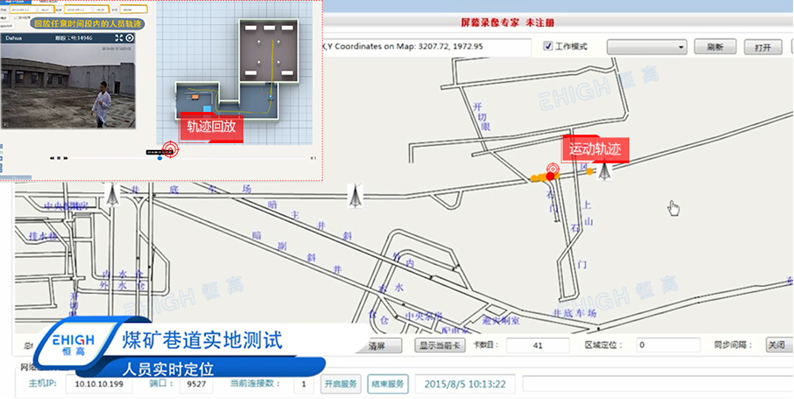

▍轨迹回放
- 长期存储人员运动轨迹，为事件处理提供决策依据；
- 按卡号或区域回放指定时间段内的人员/车辆运动轨迹。

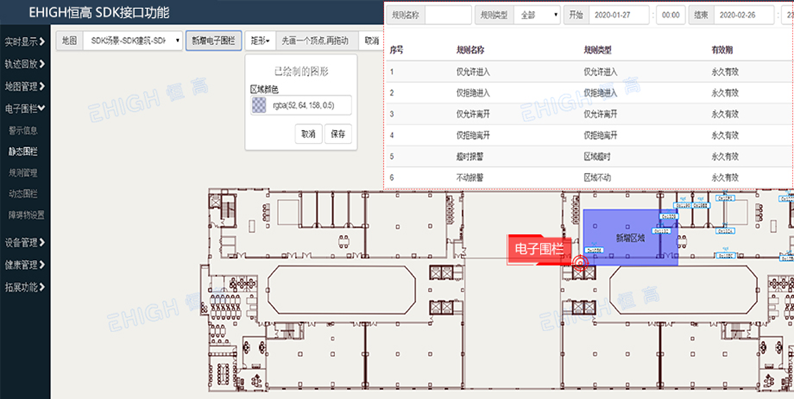

▍静态电子围栏
- 实围栏设置结合用户业需求，定义地图中的各部分电子围栏区域；
- 提供多种规则类型，包括：仅允许进入/仅拒绝进入/仅允许离开/仅拒绝离开/区域超时/区域不动/区域消失/聚众报警。

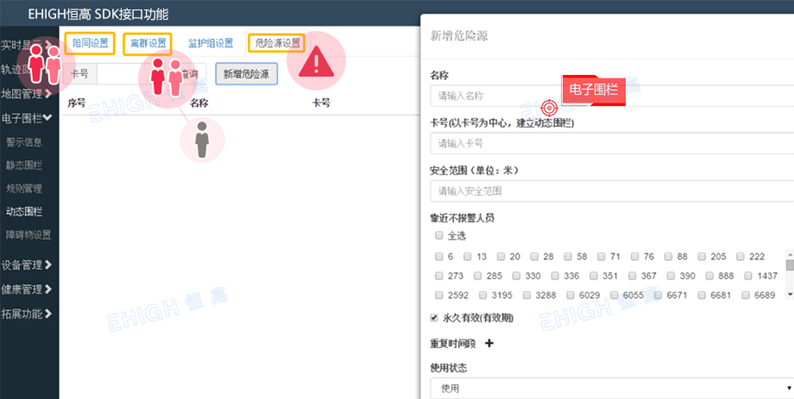

▍动态电子围栏
- 危险源设置：以特定卡绑定为危险源卡，其他定位卡靠近(范围可设置)， 即发出报警信息，同时靠近危险源的卡也会发出报警提示；
- 陪同设置：被陪同人员(被陪同卡)附近一定范围要存在陪同人员(陪同卡)，陪同人员可以是多个，任何一个在范围内都不会报警，反之则报警；

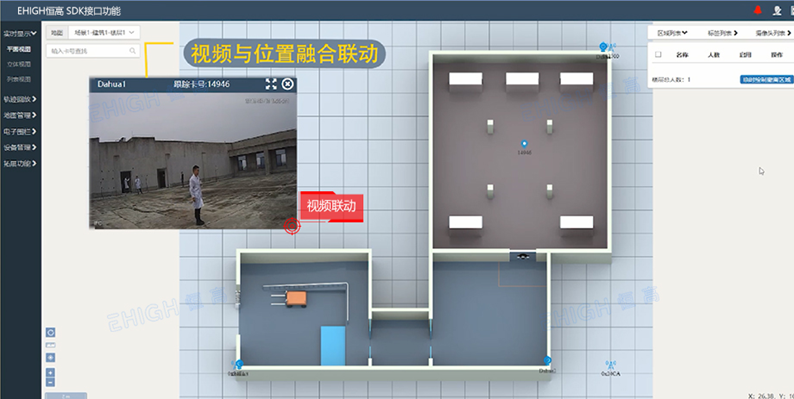

▍视频联动
- 选中某一标签进行视频联动，视图中会自动弹出该摄像头的画面；
- 若标签进入另一摄像头覆盖区域，系统可自动切换摄像头。

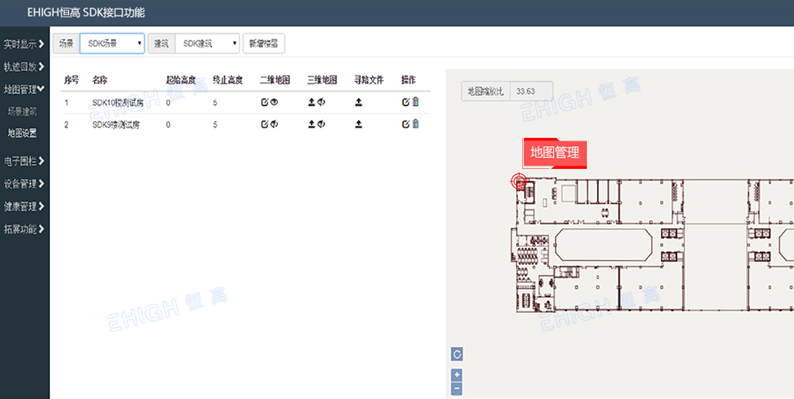

▍地图管理
- 对不同的场景建筑进行增加修改
- 各建筑下楼层的增删改查以及楼层地图的上传与修改；
- 支持kml、png、jpg、json等地图格式。

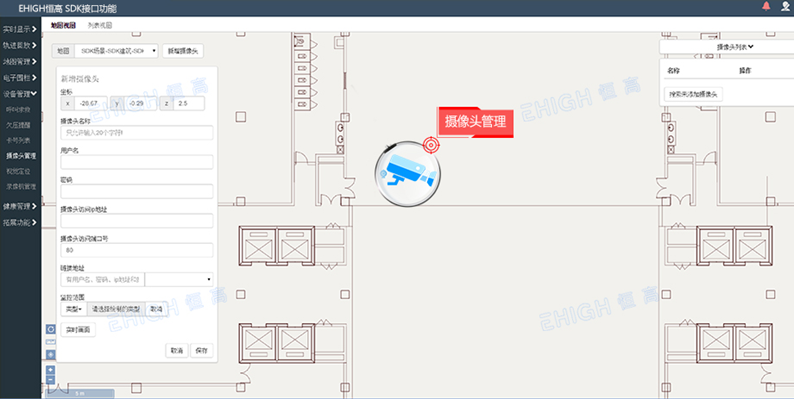

▍摄像头管理
- 添加、修改用于视频联动的摄像头；
- 给摄像头划分覆盖区域。

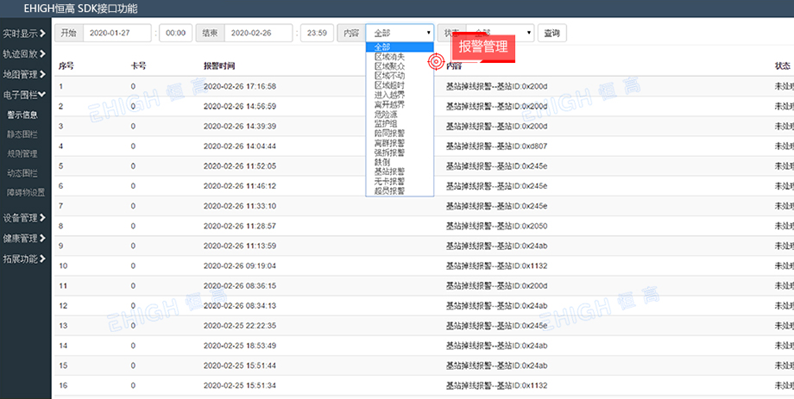

▍报警管理
- SDK接口提供各类报警管理：电子围栏警示信息、呼叫记录、SOS记录、以及设备异常等。
- 精准定位,定位精度优于0.3m,满足井下精确定位国家标准要求；
- 方案完整,从设备终端到定位引擎，再到功能基础模块层完整解决方案；
- MA认证,核心硬件模块满足GB3836防爆要求，系统满足AQ6201标准要求；
- 唯一性检测,国内独家现场多卡，替卡检测报警装置；
