STM32--温湿度传感器模块(DHT11)

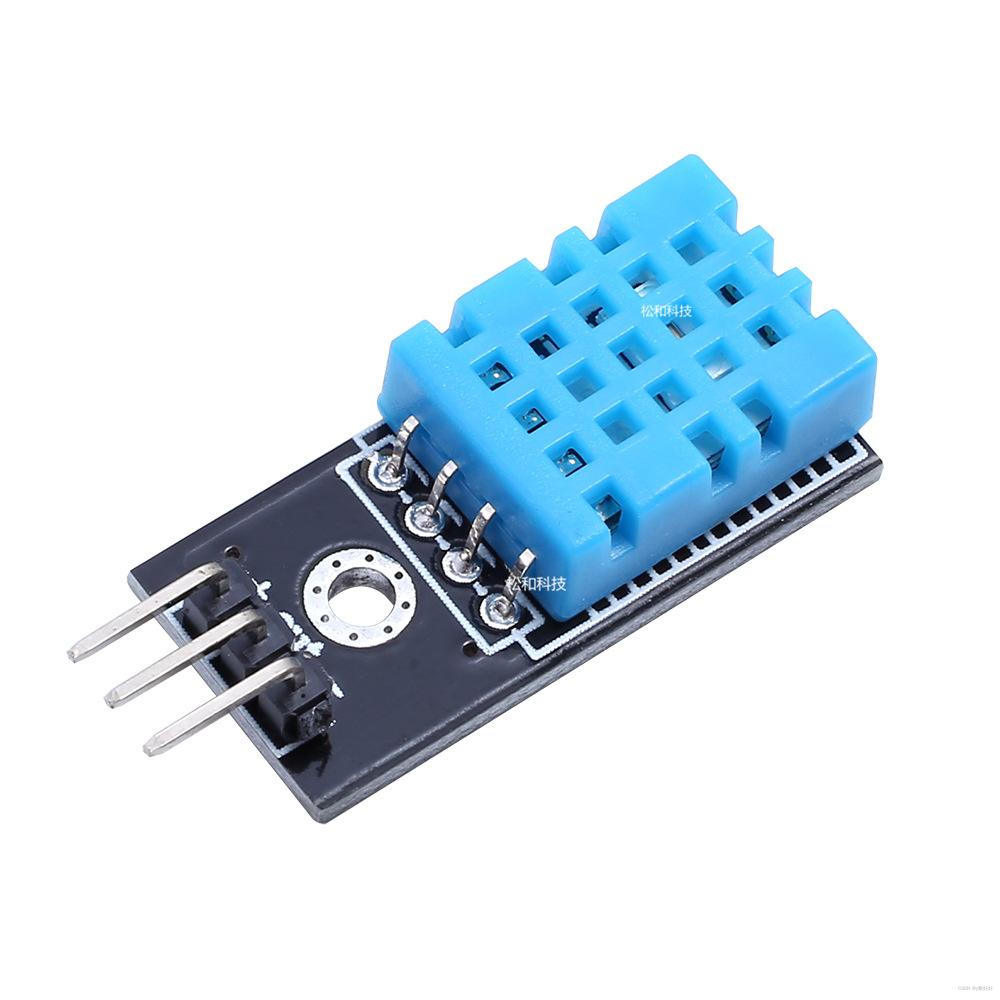

1、DHT11产品概述

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为 4 针单排引脚封装。连接方便，特殊封装形式可根据用户需求而提供。

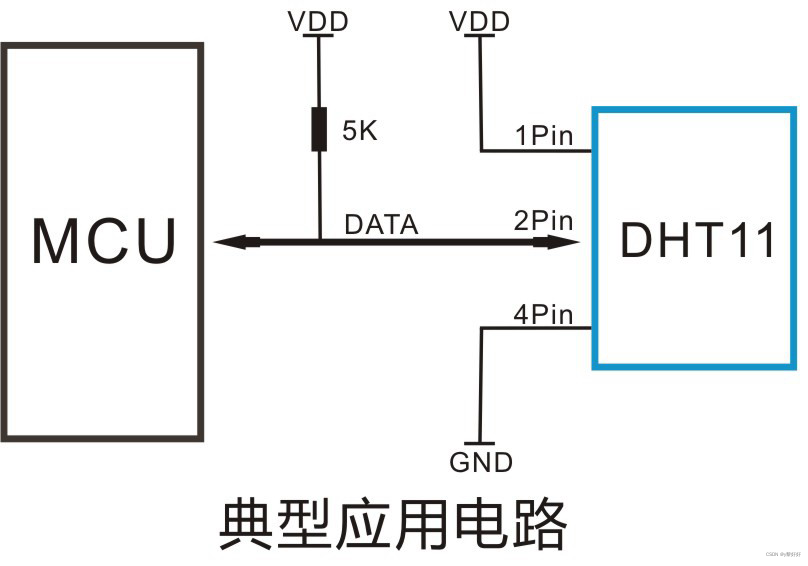

2、接口说明

建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻

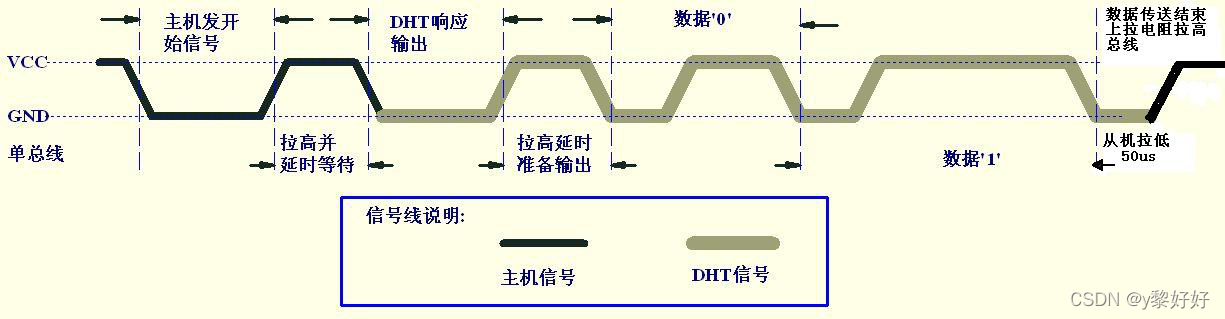

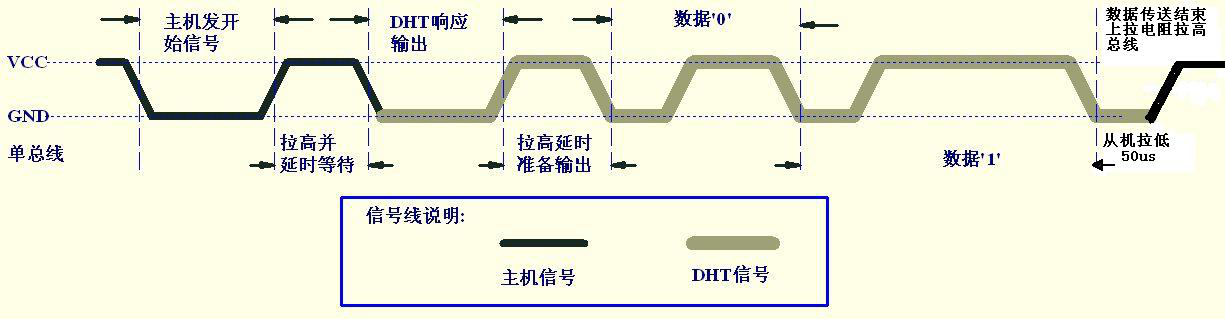

3、串行接口（单线双向）

DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:
一次完整的数据传输为40bit,高位先出。
数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和
数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。
用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。

4、引脚连接

5、代码

dht11.c

#include "dht11.h"
#include "delay.h"//复位DHT11
void DHT11_Rst(void)
{                 DHT11_IO_OUT(); 	//SET OUTPUTDHT11_DQ_OUT=0; 	//拉低DQdelay_ms(20);    	//拉低至少18msDHT11_DQ_OUT=1; 	//DQ=1 delay_us(30);     	//主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11_Check(void)
{   u8 retry=0;DHT11_IO_IN();//SET INPUT	 while (DHT11_DQ_IN&&retry<100)//DHT11会拉低40~80us{retry++;delay_us(1);};	 if(retry>=100)return 1;else retry=0;while (!DHT11_DQ_IN&&retry<100)//DHT11拉低后会再次拉高40~80us{retry++;delay_us(1);};if(retry>=100)return 1;	    return 0;
}
//从DHT11读取一个位
//返回值：1/0
u8 DHT11_Read_Bit(void)
{u8 retry=0;while(DHT11_DQ_IN&&retry<100)//等待变为低电平{retry++;delay_us(1);}retry=0;while(!DHT11_DQ_IN&&retry<100)//等待变高电平{retry++;delay_us(1);}delay_us(40);//等待40usif(DHT11_DQ_IN)return 1;else return 0;
}
//从DHT11读取一个字节
//返回值：读到的数据
u8 DHT11_Read_Byte(void)
{        u8 i,dat;dat=0;for (i=0;i<8;i++) {dat<<=1; dat|=DHT11_Read_Bit();}						    return dat;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：0,正常;1,读取失败
u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{        u8 buf[5];u8 i;DHT11_Rst();if(DHT11_Check()==0){for(i=0;i<5;i++)//读取40位数据{buf[i]=DHT11_Read_Byte();}if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4]){*humi=buf[0];*temp=buf[2];}}else return 1;return 0;
}//初始化DHT11的IO口 DQ 同时检测DHT11的存在
//返回1:不存在
//返回0:存在
u8 DHT11_Init(void)
{	 GPIO_InitTypeDef  GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //使能PA端口时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				 //PA0端口配置GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);				 //初始化IO口GPIO_SetBits(GPIOA,GPIO_Pin_0);						 //PA0 输出高DHT11_Rst();  //复位DHT11return DHT11_Check();//等待DHT11的回应
}

主函数main.c

#include "sys.h"
#include "delay.h"
#include "oled.h"
#include "dht11.h"u8 temperature =0;
u8 humidity = 0;   int main(void){u8 t =0;delay_init();	    	 //延时函数初始化	  OLED_Init();           //初始化与OLED显示屏OLED_Clear();           //清除屏幕DHT11_Init(); // 初始化DHT11if(t%10==0)			//每100ms读取一次{									  DHT11_Read_Data(&temperature,&humidity);	//读取温湿度值					    }	delay_ms(10);t++;//OLED显示文字 "温度："OLED_ShowCHinese(0,3,14);//温OLED_ShowCHinese(18,3,15);//度OLED_ShowString(40,4,":",26);//:OLED_ShowNum(50,3,temperature,2,16);//显示ASCII字符的码值 	//OLED显示文字 "湿度："OLED_ShowCHinese(0,6,16);//湿OLED_ShowCHinese(18,6,15);//度OLED_ShowString(40,7,":",26);//:OLED_ShowNum(50,6,humidity,2,16);//显示ASCII字符的码值}
}

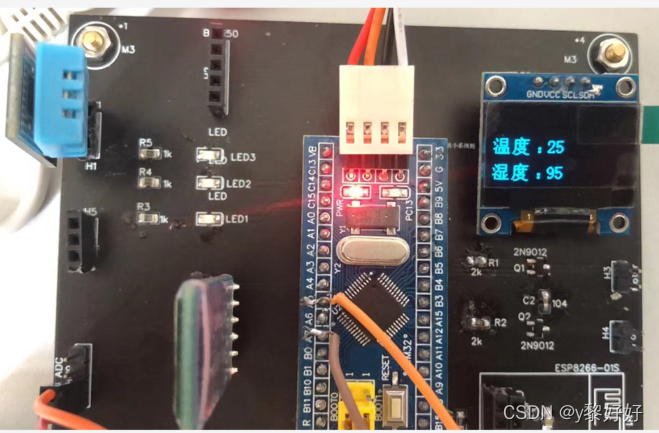

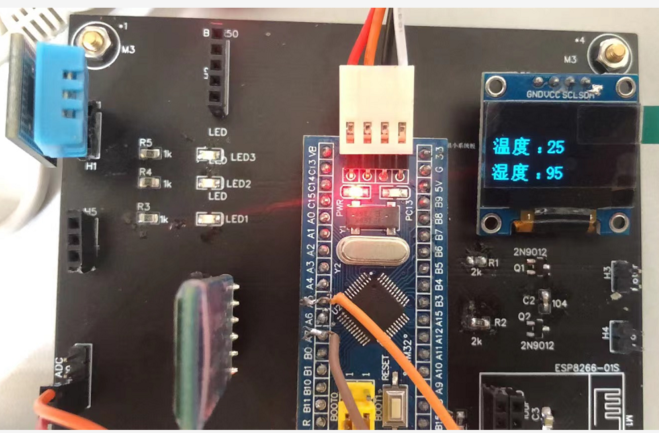

最后看看显示的结果
