弱透视投影 (Weak Perspective Projection)

弱透视投影假设焦距与物距足够大，此时物体在 $z$ 轴(光轴)上的变化可以忽略。

SPIN、VIBE 等 3D Human Pose Estimation 方法中的弱透视投影

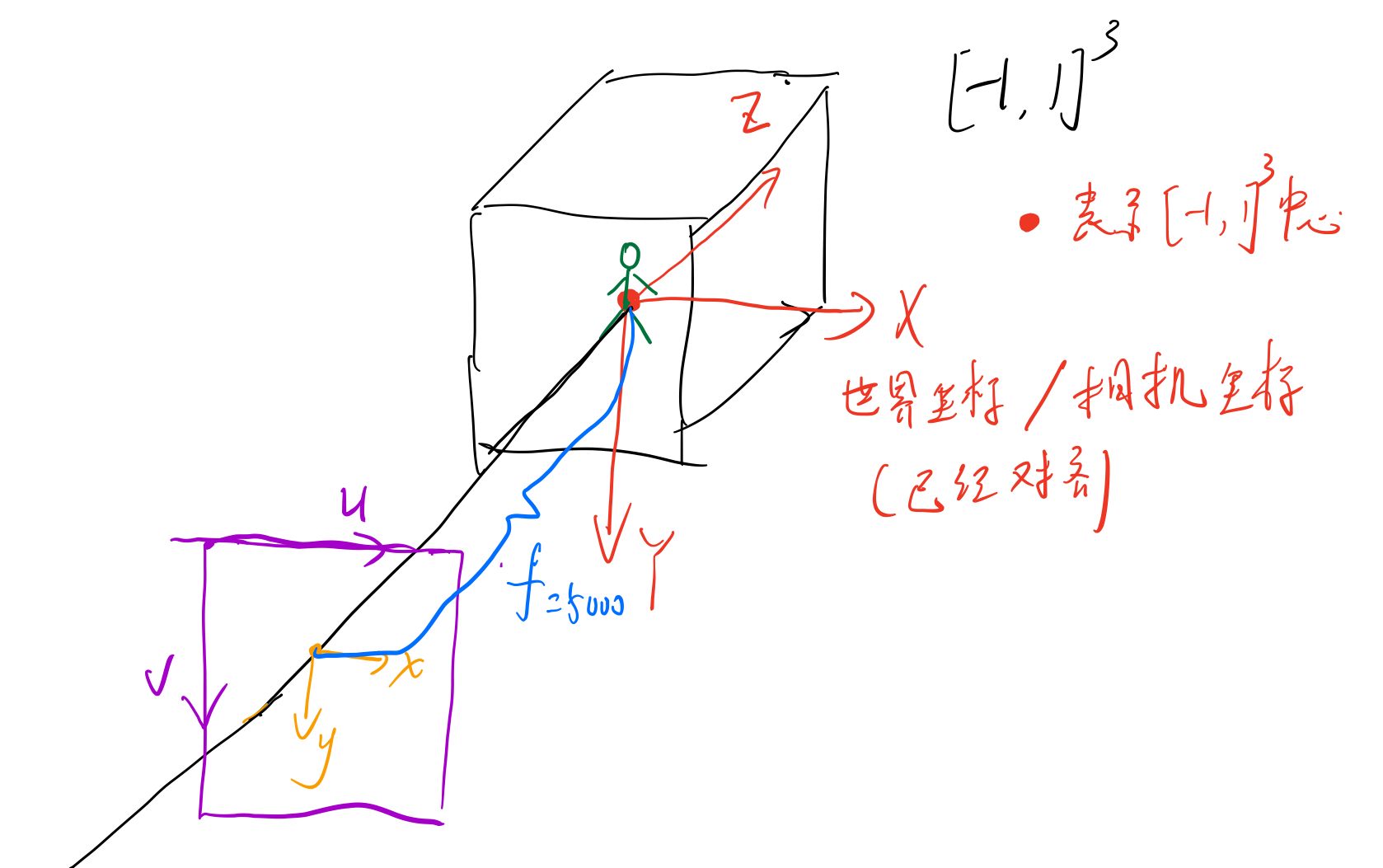

首先，3D 关键点已经位于一个 [ − 1 , 1 ] 3 [-1, 1]^3 [−1,1]3 的一个立方体内。且相机位于立方体中心(世界坐标系原点)，相机坐标系与世界坐标系完全对齐。如下图所示：

图1. 初始状态

为了进行弱透视投影，需要将物距增大，按照下式进行增大
t z = 2 × f R e s × s t_z = \frac{2\times f}{Res \times s} tz​=Res×s2×f​
其中 $f$ 是焦距；$Res$ 是 crop 并 resize 后图像大小，即输入图片大小，在文中一般设置为 224；$s$ 是网络预测得到的 cam 参数中的一个，$tx,ty,s=cam$，$tx,ty$ 表示关键点应该在 [ − 1 , 1 ] 3 [-1, 1]^3 [−1,1]3 立方体内应该偏移的位置，$s$ 表示人体在 $224\times 224$ 中的比例。可以按照下图来理解 t z t_z tz​ 的计算公式。

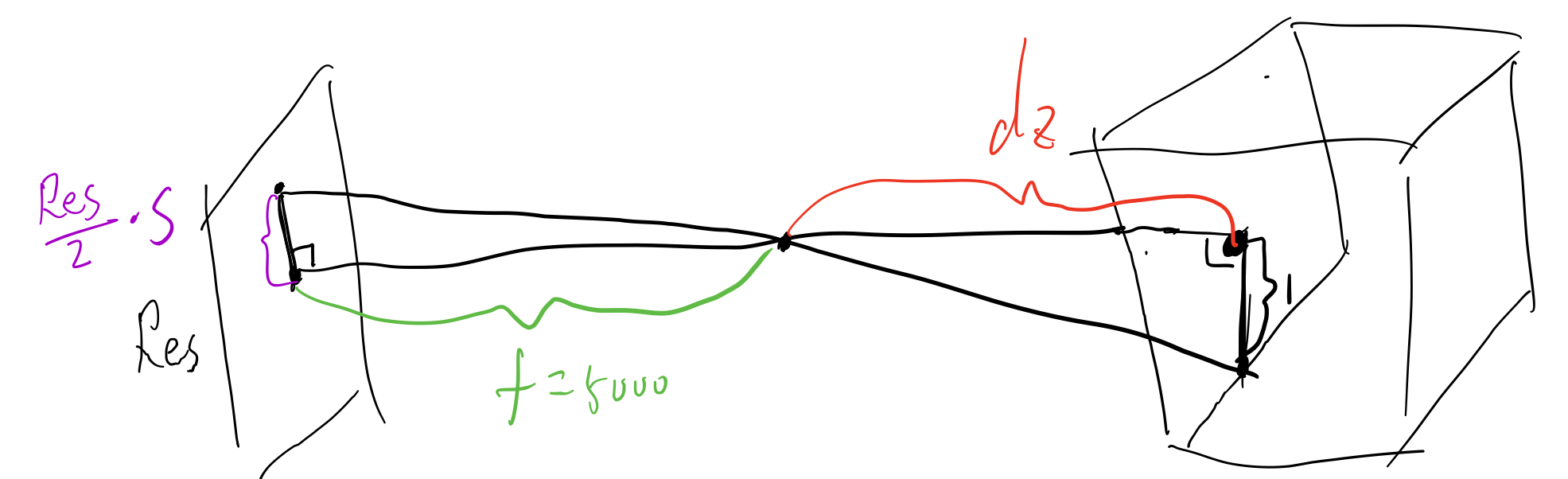

图2. 物距 t z t_z tz​ 计算示意图

投影步骤

1. 对关键点按照 [ t x , t y , t z ] [t_x, t_y, t_z] [tx​,ty​,tz​] 进行平移。

2. 构造相机内参矩阵，对关键点进行变换得到像素坐标。

   注意： 从代码来看，与上述过程只有一点不同，代码中 u 0 u_0 u0​ 与 v 0 v_0 v0​ 都设置为了0，这是因为 GT 的 2D joints 已经已 crop 的图像中心为原点，归一化到了 $[0,1]$。

def projection(pred_joints, pred_camera):pred_cam_t = torch.stack([pred_camera[:, 1],pred_camera[:, 2],2 * 5000. / (224. * pred_camera[:, 0] + 1e-9)], dim=-1)batch_size = pred_joints.shape[0]camera_center = torch.zeros(batch_size, 2)pred_keypoints_2d = perspective_projection(pred_joints,rotation=torch.eye(3).unsqueeze(0).expand(batch_size, -1, -1).to(pred_joints.device),translation=pred_cam_t,focal_length=5000.,camera_center=camera_center)# Normalize keypoints to [-1,1]pred_keypoints_2d = pred_keypoints_2d / (224. / 2.)return pred_keypoints_2ddef perspective_projection(points, rotation, translation,focal_length, camera_center):"""This function computes the perspective projection of a set of points.Input:points (bs, N, 3): 3D pointsrotation (bs, 3, 3): Camera rotationtranslation (bs, 3): Camera translationfocal_length (bs,) or scalar: Focal lengthcamera_center (bs, 2): Camera center"""batch_size = points.shape[0]K = torch.zeros([batch_size, 3, 3], device=points.device)K[:,0,0] = focal_lengthK[:,1,1] = focal_lengthK[:,2,2] = 1.K[:,:-1, -1] = camera_center# Transform pointspoints = torch.einsum('bij,bkj->bki', rotation, points)points = points + translation.unsqueeze(1)# Apply perspective distortionprojected_points = points / points[:,:,-1].unsqueeze(-1) # 提前除以 Z_c# Apply camera intrinsicsprojected_points = torch.einsum('bij,bkj->bki', K, projected_points)return projected_points[:, :, :-1]
