我们在学习，网络的模型的时候，经常出现OSI七层网络模型、五层网络模型，那么这七层、五层都分别是什么东西？在实现负载均衡的过程中，有三种模型，NAT DR TUU，这三种模型都分别是怎么产生，为什么这么做？接下来的文章，或许会对你有所帮助

首先，我们先看一张图，这张图在我们学习网络模型的时候经常出现，即我们熟知的osi七层模型，这七层网络模型构成了现代网络的基本单元。

在这个七层的网络模型中，我们要知道一个东西，那就是在我们实际的使用过程当中，例如。我们发送一个http请求出去，这些过程都分别是啥样？

先介绍一个东西，用户态与内核态，哪些是用户态哪些是内核态

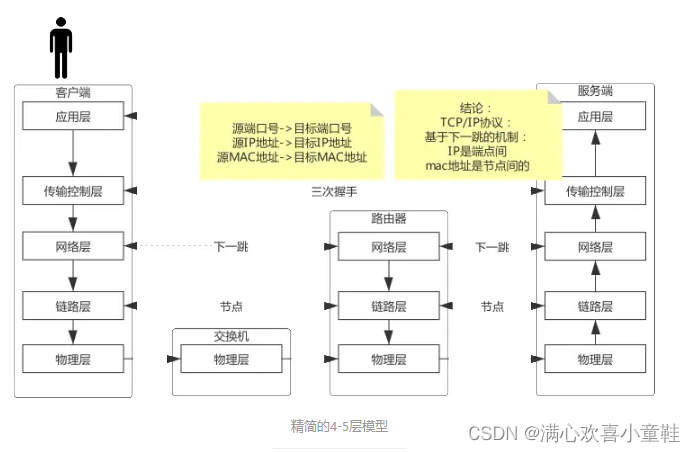

有了这些前置知识之后，我们可以多osi模型进行精简，就出现了下述的五层网络模型：

我们根据用户态与内核态差异，总结出了，以上的五层网络模型，其中应用层属于用户态，剩下的四层属于内核态内容，通信过程中，1-4层其实是由内核kernel进行完成；

常见http协议：http ssh  smtp

在linux中，万物皆文件，在通信过程中，在linux实际上也是以文件进行描述的，后续我也会出相应的文章来详细解释虚拟文件系统

使用ssh或者跳板机连接一台物理机，我们模拟一下这个过程：

cat /proc/$$/fd

在linux中代表标准输入、1代表标准输出，2代表错误输出，类比到java中，可以这么理解，system.in system.out system.error如果写过shell变成的话，会经常看到2>&1 ,就是将错误输出定向到标准输出，shell脚本的编程，如果时间允许的话，可能也会有一个简易的教程。

在上述中，我们打印了当前进程的文件描述符，我们进行接下来的操作：

exec 8<> /dev/tcp/www.baidu.com/80

创建的一个8的文件描述符，接收输入输出参数，指定向/dev/tcp目录下，这个目录是一个特殊的文件夹，有tcp链接时就会在这个目录下创建，我们与百度进行链接，注意：要指定端口，tcp连接是端口与端口间的通信，接下来回详细解释，这里先记住

我们发送一段http请求：

echo -e 'GET HTTP /1.1\n' >&8

echo是打印，-e是将\n变成换行符 指定http请求方式，这是一个最简易的http请求，注意后面的/。http协议的header与body必须要使用换行符来进行区分，这点要注意，将请求返回的值，作为标准输出到创建的文件描述符8上

cat  0<&8

打印之后关闭文件描述符

exec 8<& -

将文件描述符8的内容打印出来

以上，我们完成了一次完整的http请求，发送以及数据回收的过程

那么这些数据的走向到底是什么？

前提，我们发送http的前提是，tcp已经发生了链接，并且开辟了资源（假设是tcp链接的话）

tcp位于五层网络模型的第四层，数据传输层

常见的传输层的协议有：tcp udp

tcp的通信需要有三次握手--》数据传输--》四次分手的过程，这里不赘述

先抛出来一个结论：tcp链接成为一个最小粒度，不可被分割

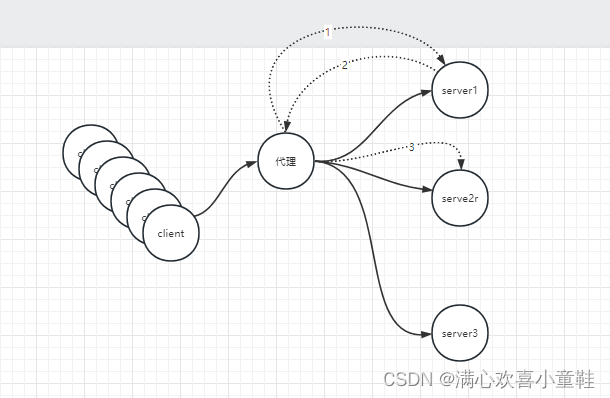

为什么这么说呢？我们看看接下来的这张图

假设我们有三个服务端，server1 server2 server3，我们发出一个tcp请求，与server1建立连接，中间要经过一个代理，已经向server1发出了第一个sync，server1也回答了一个act，但是，客户端的确认包act发送给了server2，此时，tcp连接并没有完成连接，因此tcp链接称为最小粒度，不可被分割

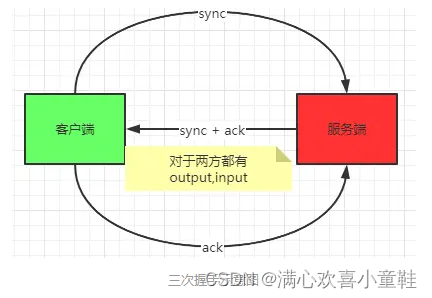

三次握手的过程：
1.客户端发出sync信号(数据包)，请求创建连接。
2.服务器端返回ack确认信号(数据包)，表示收到了创建连接的请求，并且发出了sync新号(数据包)，请求客户端的连接。
3.客户端给服务端回复ack确认信号(数据包)，连接建立成功。最后一次确认信号一般是带着实际数据一起发送

为什么是三次握手：无论对于客户端还是服务端，IO都是双向的。也就是说对于客户端和服务端来说，发送出一个sync信号，同时都需要一个ack信号保持确认，如果是2次握手，则服务端发出的sync无法收到ack的确认信号。

四次分手：这其实是一个必然，客户端发出断开链接fin请求包，服务端回复一个act应答，但是实际服务端并不能马上释放资源，必须要有的一个确认请求都执行完成，并且资源都被释放了，即tcp是可靠的链接协议，服务端完成了一系列的操作之后，才会对客户端发出消息fin，客户端对这次分手信号进行act，才能完成分手的过程

上面介绍了，http请求的模拟过程，以及tcp的基础，我们接下来看看网络层是怎么工作？

先思考一个问题。为什么需要有网络层这个东西，存在是否有必要？我们发出一个请求之后，由tcp进行握手，创建链接，资源开辟出来，能够进行通信，但是，数据包封装完成之后，怎么发出去，成了一个问题，五层模型就是为了解决这个问题

网络层

传输控制层将数据包封装好的之后，必须要向下进行传输，经过网络层

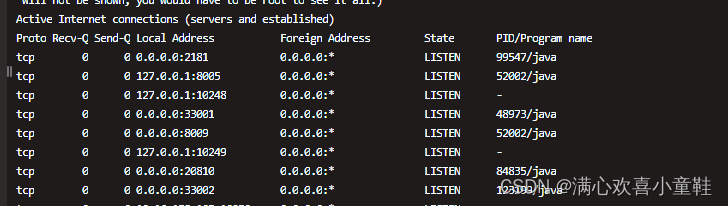

netstat  -natp 查看服务器的联系情况

 网络层主要解决的问题是，数据包应该发给谁，核心机制：下一跳

网络层四个维度，

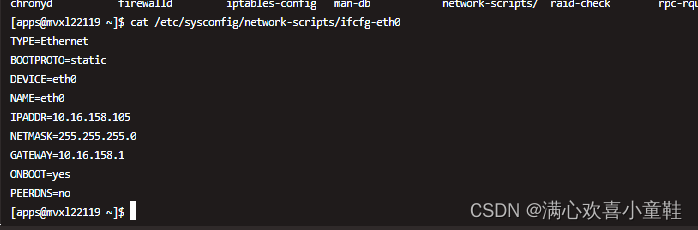

其中定义了当前ip地址，子网掩码 网关  还有一个DNS

ip地址又称为点分字节，因此ip的长度就是255.255.255.255

将ip地址与子网掩码进行按位与操作，可以得到网络号，在事例中，我们可以得到网络号是：10.16.158.0

route -n 路由表

下一跳机制：只需要保存最近的路由信息，将数据包发送给离自己最近的路由器，不存全网信息，只存周边一步的数据

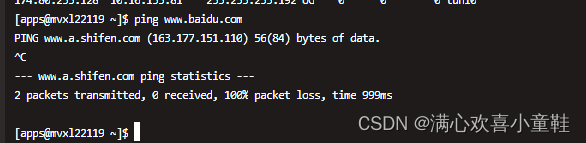

我们验证一下这个过程，现在我们ping一下百度，看一下数据包的发送过程：

 1.DNS解析域名，返回163.177.141.110

2.根据163.177.141.110去刚刚查看到路由表的子网掩码进行进行按位与操作，可以得到网络号，163.177.141.0，这个ip并不在我们的网络号中，我们本机的网络号是10.18.100.0

3.最终我们只能匹配到0.0.0.0 ，获得网络号是0.0.0.0，在路由表中进行匹配，发送给网关10.18.100.1

4.到这里意味着找到下一步了，我们可以将数据包发送给最近的路由器，然后，再由路由器根据类似的规则将数据包发送给其他的路由器，直到百度

5.注意：如果目标地址的网络号与本机的网络号在同一个局域网，不需要经过路由器的转发，可以直接通过交换机进行通信

链路层

经过网络层之后。我们已经直到，数据包将要经过网关发送出去，但是这时候我们思考一个问题，我们要发送的数据包是发送给10.18.100.1，还是163.177.141.110？

如果是到本机的网关到路由器的话，路由器并不知道百度的目标地址？这时候数据包应该是到不了目标ip地址，链路层就发挥作用了

我们看下网卡地址：

arp -a

数据包经过网络层之后，我么已经可以得到这个结论，数据包是要经过的10.18.158.1这个网关发送给路由器，然后经过路由器的转发到达目标地址百度，但是由于目标地址并不在这个局域网络内，必须要经过网卡信息，由mac地址进行封装，将目标地址包装进去，才能够到达百度的目标地址

通过arp命令，我们可以看到网卡信息，对应的物理地址，通过这个物理地址可以讲数据包发送出去，这里，我们注意，在数据包发送过程中，mac是要发生变化的，一直指向下一个路由器mac地址，目标ip port是不会发生变化

记住这句话：ip是端点间，mac是节点间
