echarts实现折线图标记点的拖拽

实现步骤

• 正常绘制折线图
  -在折线图的所有标记点位置绘制原生图形
• 为原生图形绑定鼠标事件：
  • 拖拽时，将原生图形的位置赋予标记点
  • 鼠标移动时，显示提示
  • 鼠标抬起时，隐藏提示

   /*尺寸*/const symbolSize = 20;/*点位*/const data = [[0,0], [20, 20], [40,40]];/*实例化echarts*/const myChart = echarts.init(document.getElementById('main'));/*1.线绘制折线图*/myChart.setOption({/*tooltip 提示*   triggerOn 提示的触发方式*       mousemove 鼠标移动时触发*       click 鼠标点击时触发*       mousemove|click 移动点击皆可触发*       none 不被鼠标移动、点击所触发。可再以后手动触发。*   formatter 格式化提示内容* */tooltip: {triggerOn: 'none',formatter: function (params) {return Math.round(params.data[0]) + ' , ' + Math.round(params.data[1]);}},/*x轴*   min,max 刻度区间*   type 坐标轴的类型*       value 数值轴* */xAxis: {min: 0,max: 50,type: 'value',},/*y 轴*   属性同x* */yAxis: {min: 0,max: 50,type: 'value',},/*系列 series*   id 用于在 option 或者 API 中引用组件*   type 类型*   smooth 圆弧*   symbolSize 标记点尺寸*   data 数据* */series: [{id: 'a',type: 'line',smooth: true,symbolSize: symbolSize,data: data,/*itemStyle:{opacity:0}*/}],});/*2.为标记点添加拖拽功能*//*graphic 原生图形组件*   type 图形类型，image, text, circle, sector, ring...*   position 位置*   shape 相关于图形的属性，不同类型的图形，其中的属性不同*   onclick 点击事件*   onmousemove 鼠标移动* *//*myChart.convertToPixel 将直角坐标系上的点转换为像素*//*echarts.util.curry(函数,参数) 函数的柯里化，来自zrender* 函数中，this 便是event.target* */const graphic=data.map((ele,ind)=>{return {type: 'circle',position: myChart.convertToPixel('grid', ele),shape: {r: symbolSize / 2},// invisible: true,draggable: true,ondrag: echarts.util.curry(onPointDragging, ind),onmousemove: echarts.util.curry(showTooltip, ind),onmouseout: echarts.util.curry(hideTooltip, ind),z: 100};});myChart.setOption({graphic});/*鼠标拖拽时，让折线中的点位随拖拽点变化*   convertFromPixel(grid,pos)将拖拽点的像素位解析为直角坐标系的位置*   setOption() 更新数据* */function onPointDragging(dataIndex) {data[dataIndex] = myChart.convertFromPixel('grid', this.position);myChart.setOption({series: [{id: 'a',data: data}]});}/*鼠标在标记点上移动时，触发显示提示事件*   type 事件类型，如showTip*   seriesIndex 系列在系列集合中的索引位置*   dataIndex 标记点在系列中的索引位置* */function showTooltip(dataIndex) {myChart.dispatchAction({type: 'showTip',seriesIndex: 0,dataIndex: dataIndex});}/*鼠标在标记点上移动时，触发隐藏提示事件*/function hideTooltip(dataIndex) {myChart.dispatchAction({type: 'hideTip'});}

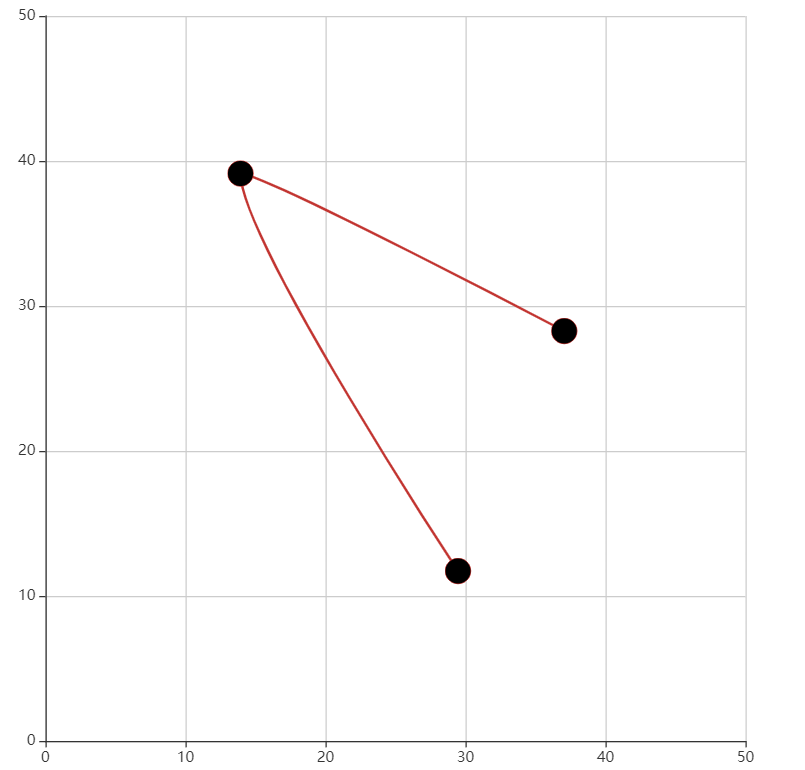

• 如图：三点可以任意托拽，，，哈哈哈哈哈
