记一次移植MSP40F5529PocketKit墨水屏驱动到STM32F103C8T6的过程

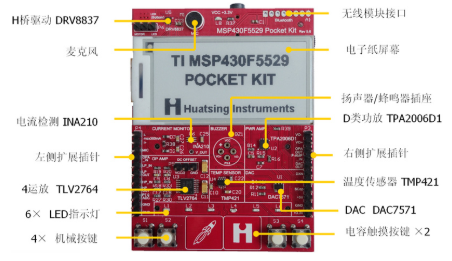

暑假做电赛，学校给发了一块TI的MSP430F5529的LaunchPad和HautsingInstruments的MSP430F5529PocketKit，集训结束后，LaunchPad收回去了，但是这个PocketKit却不收，可以留着自己用了。
现在手头上只有STM32F103C8T6的开发板，没有MSP430，但是这个PocketKit的硬件和参考例程只为LaunchPad设计的，故移植之。

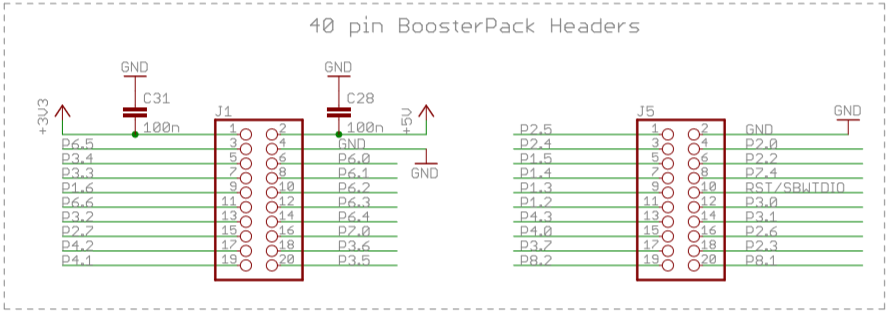

首先从官方文档里翻出两份原理图，LaunchPad的IOPin排列如下：

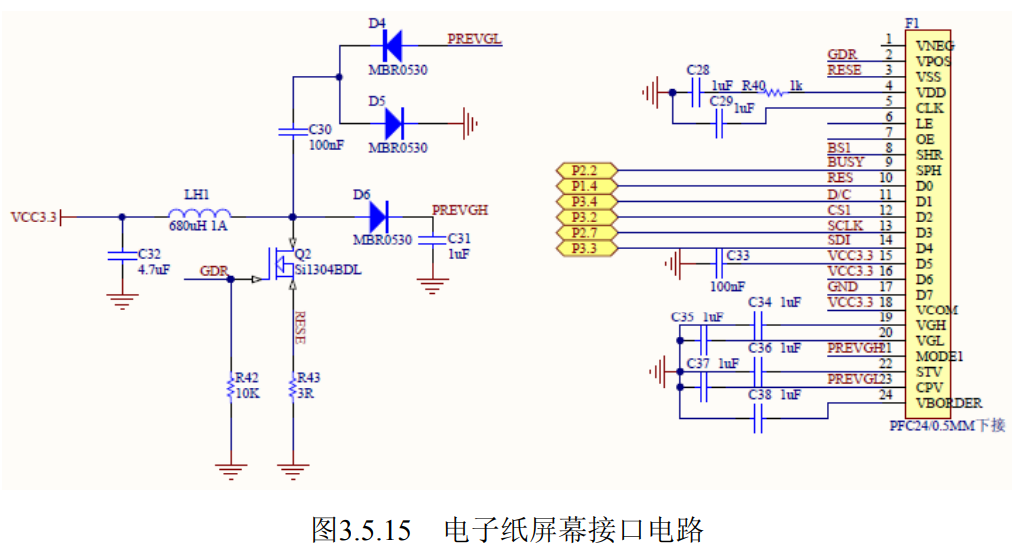

POCKET KIT中对墨水屏的原理图如下：

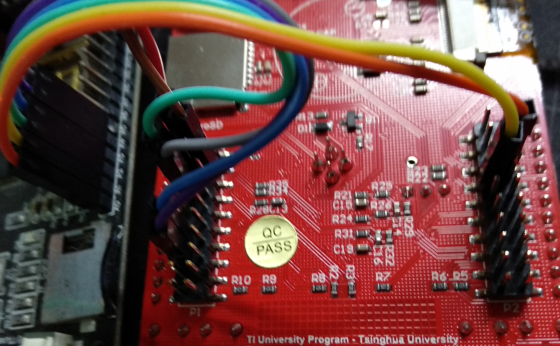

所以，相当于墨水屏与STM32的链接只要6条信号线和2条电源线，电源线只需连接3.3V和GND，5V可以不管，由于POCKET KIT和LaunchPad的引脚一一对应，直接按指示链接就完了。
这里给的连接关系如下：
| 墨水屏引脚（MSP430引脚） | STM32引脚 | 输入/输出 |
|---|---|---|
| BUSY（P2.2） | PA0 | input |
| RES（P1.4） | PA1 | output |
| DC（P3.4） | PA2 | output |
| CSI（P3.2） | PA3 | output |
| SCLK（P2.7） | PA4 | output |
| SDI（P3.3） | PA5 | output |
针对引脚STM32上编写IO初始化程序：
void Eink_GPIO_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //挂载PA时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO时钟50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA,GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;//BUSY信号GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //例程中对这一输入取了下拉，实际浮空输入也可。GPIO_Init(GPIOA, &GPIO_InitStructure);
}
将官方例程的Paper_Display.h中关于IO操作的部分替换为STM32的IO操作库函数，并记得注释掉和MSP430的Include，以及添加上和stm32有关的include。
#define nRST_H GPIO_SetBits(GPIOA,GPIO_Pin_1)//P1OUT|=BIT4
#define nRST_L GPIO_ResetBits(GPIOA,GPIO_Pin_1)//P1OUT&=~BIT4
#define nCS_H GPIO_SetBits(GPIOA,GPIO_Pin_3)//P3OUT|=BIT2
#define nCS_L GPIO_ResetBits(GPIOA,GPIO_Pin_3)//P3OUT&=~BIT2
#define SDA_H GPIO_SetBits(GPIOA,GPIO_Pin_5)//P3OUT|=BIT3
#define SDA_L GPIO_ResetBits(GPIOA,GPIO_Pin_5)//P3OUT&=~BIT3
#define SCLK_H GPIO_SetBits(GPIOA,GPIO_Pin_4)//P2OUT|=BIT7
#define SCLK_L GPIO_ResetBits(GPIOA,GPIO_Pin_4)//P2OUT&=~BIT7
#define nDC_H GPIO_SetBits(GPIOA,GPIO_Pin_2)//P3OUT|=BIT4
#define nDC_L GPIO_ResetBits(GPIOA,GPIO_Pin_2)//P3OUT&=~BIT4
#define nBUSY GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)//P2IN & BIT2
在Paper_Display.c中include入stm32的相关头文件，对于延迟相关的可以根据注释标识的延迟时间，将其替换为delay.h中的delay_ms和delay_us，开头的#define DELAY_TIME 50最好改为#define DELAY_TIME 1降低刷新缓冲区后的等待时间。
PaperIO_Int函数里的内容全部注释掉，改成GPIO_SetBits(GPIOA,GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5);
READBUSY()函数改成如下内容
void READBUSY()
{while(1){ //=1 BUSYif(nBUSY==0)break;}delay_ms(5);//DELAY_M(2);
}
然后，按照例程写一个类似的测试函数。
#include "sys.h"
#include "delay.h"int main(void){int freshcount=0;char strs[40];delay_init();Eink_GPIO_Init();//初始化GPIOPaperIO_Int(）;INIT_SSD1673();//初始化Init_buff();DIS_IMG(1);display((unsigned char *)"2018-11-10 ByAyahuasec/shsx5543",0,16,0,0,0,0);while(1){sprintf(strs,"Fresh Count:%d",freshcount++);display((unsigned char *)strs,0,0,0,0,0,0);DIS_IMG(1);}}

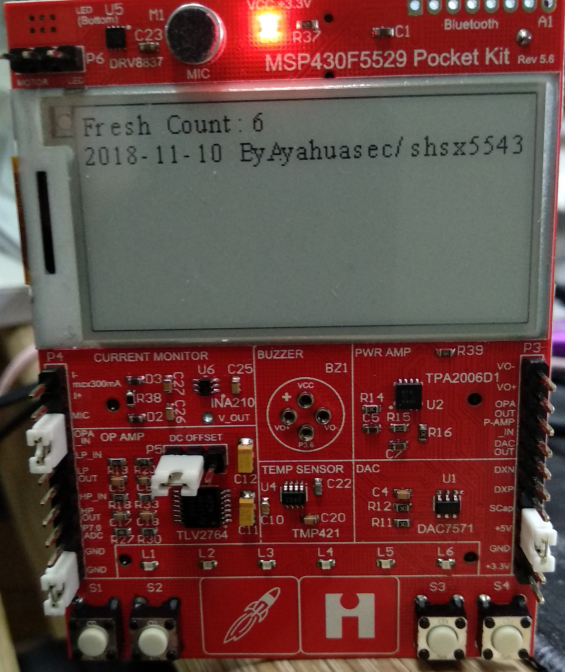

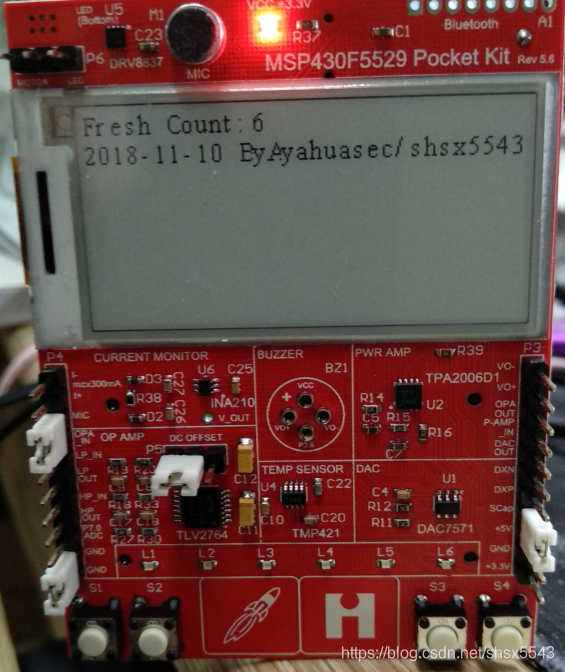

连接STLink，下载，运行。效果如下图，每计数一次刷新一次屏幕，显示计数值。
原创，转载请告知
