前言

本章中中会介绍如何使用wincc Professional完成本地仿真，
使用软件版本为TIA PORTAL 15.1 Profession&&Wincc Profession
本章内容基于第一讲的组态，传送门如下：
Wincc RT Professional第一讲-组态

1.本地通信基本设置

1.1 通信示意图

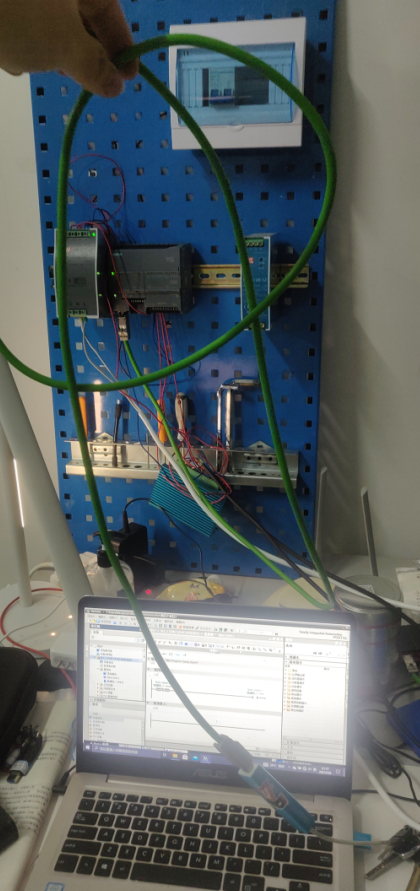

使用一根网线直连PLC，使用的PLC为1214 DC/DC/DC

1.2 通信节点设置

使用Wincc RT Professional完成仿真监控需要使用的节点必须是S7ONLINE，也就是需要设置PG/PC接口，设置方式如下：

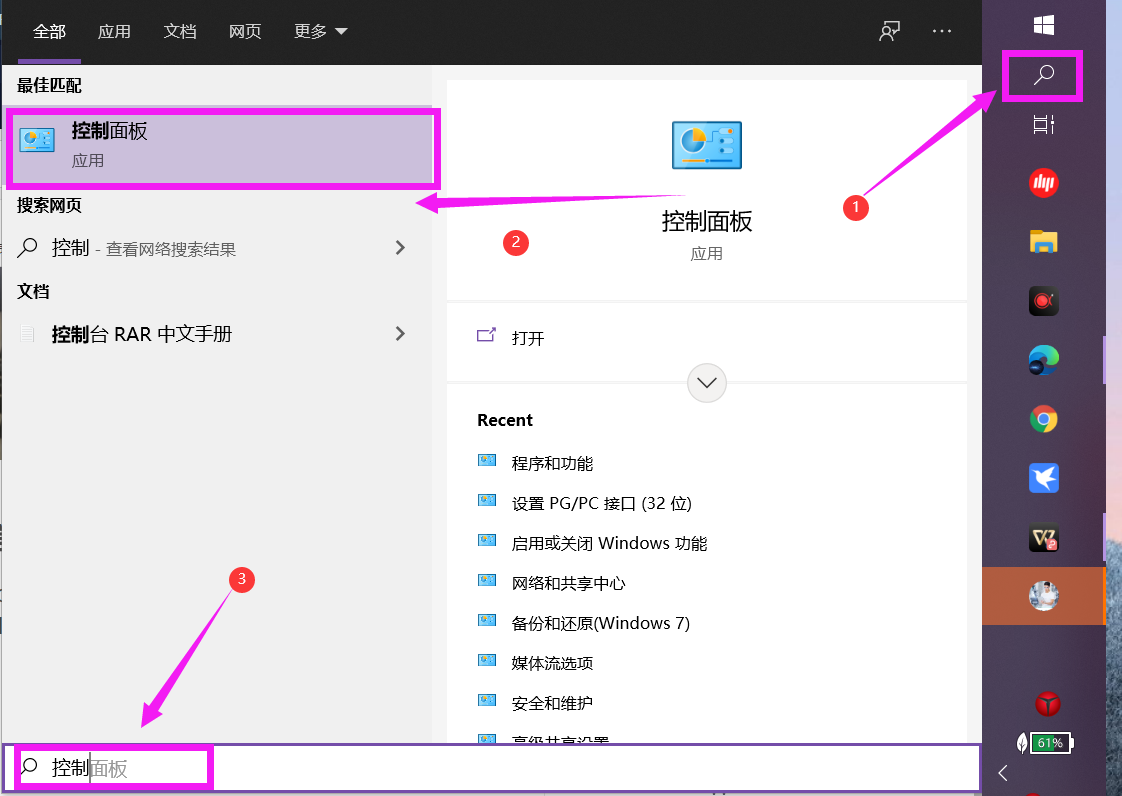

首先启动控制面板

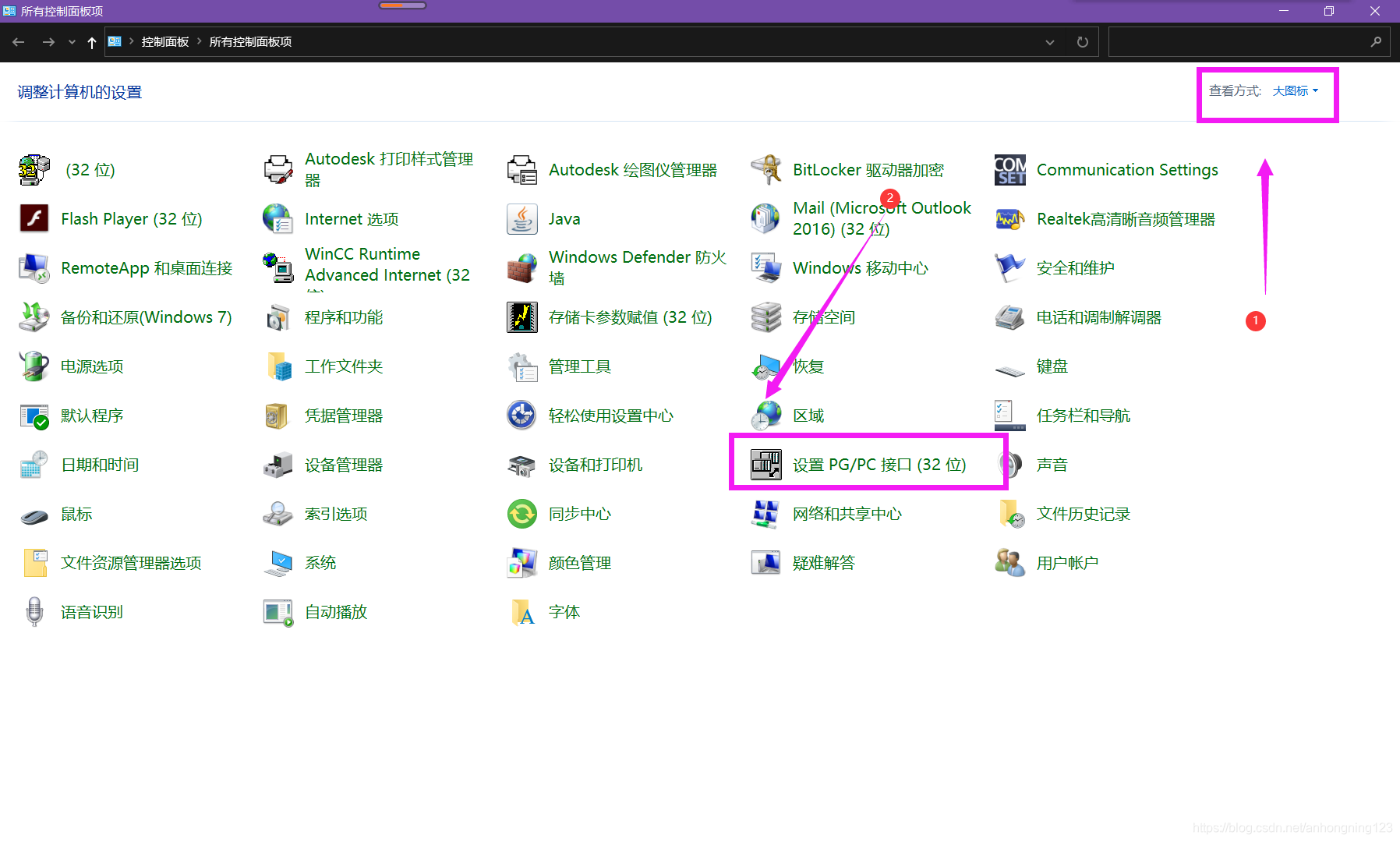

将图标调制大图标或者小图标，然后电机PG/PC接口设置：

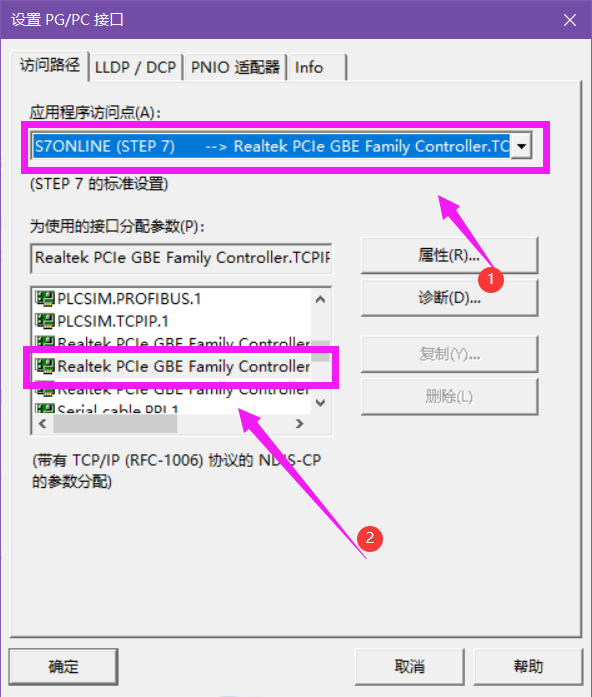

节点选择S7ONLINE，然后网卡使用实体网卡：

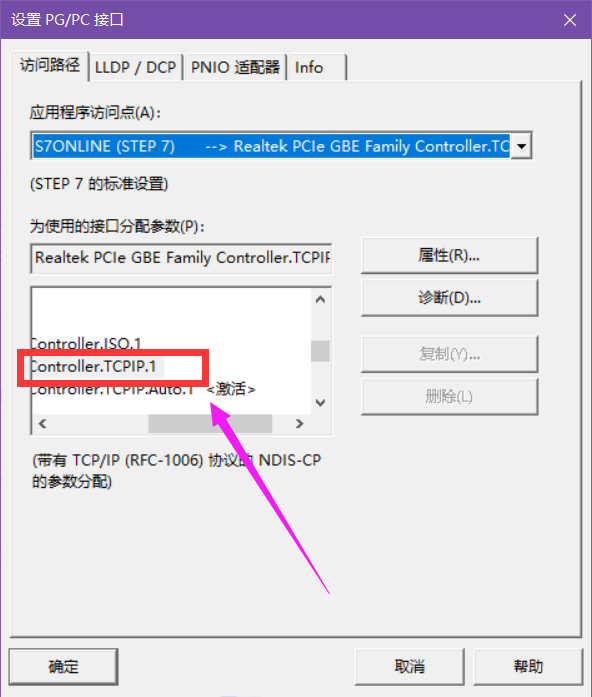

注意!!网卡需要选择带TCPIP的，不要选择AUTO

1.3 通信地址设置

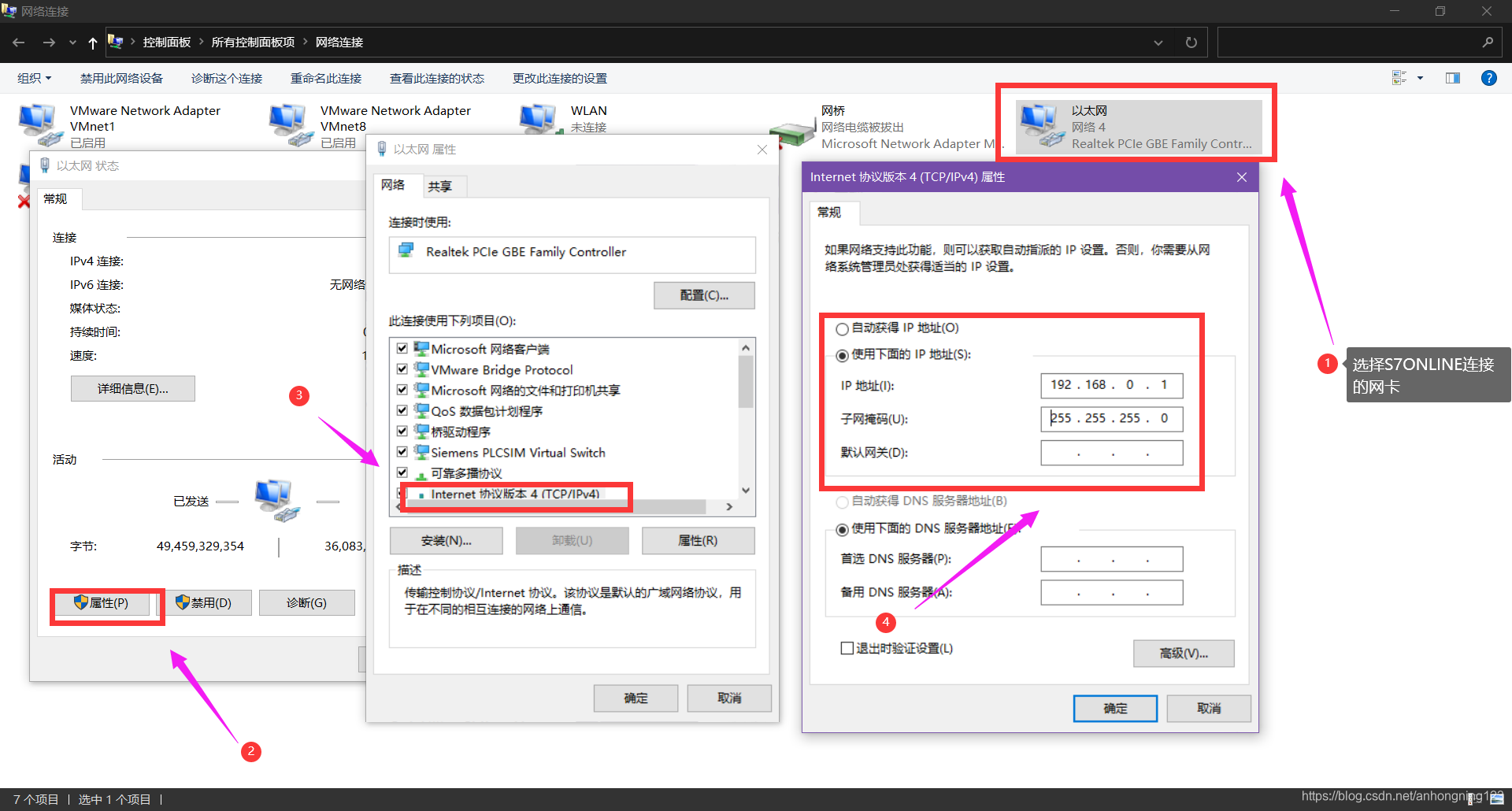

在网络设置中修改网卡的适配器地址，注意:设置的网卡是S7ONLINE连接的网卡，IP前三位与PLC相同，本设计中PLC地址为192.168.0.2

2 测试程序与画面

2.1测试程序

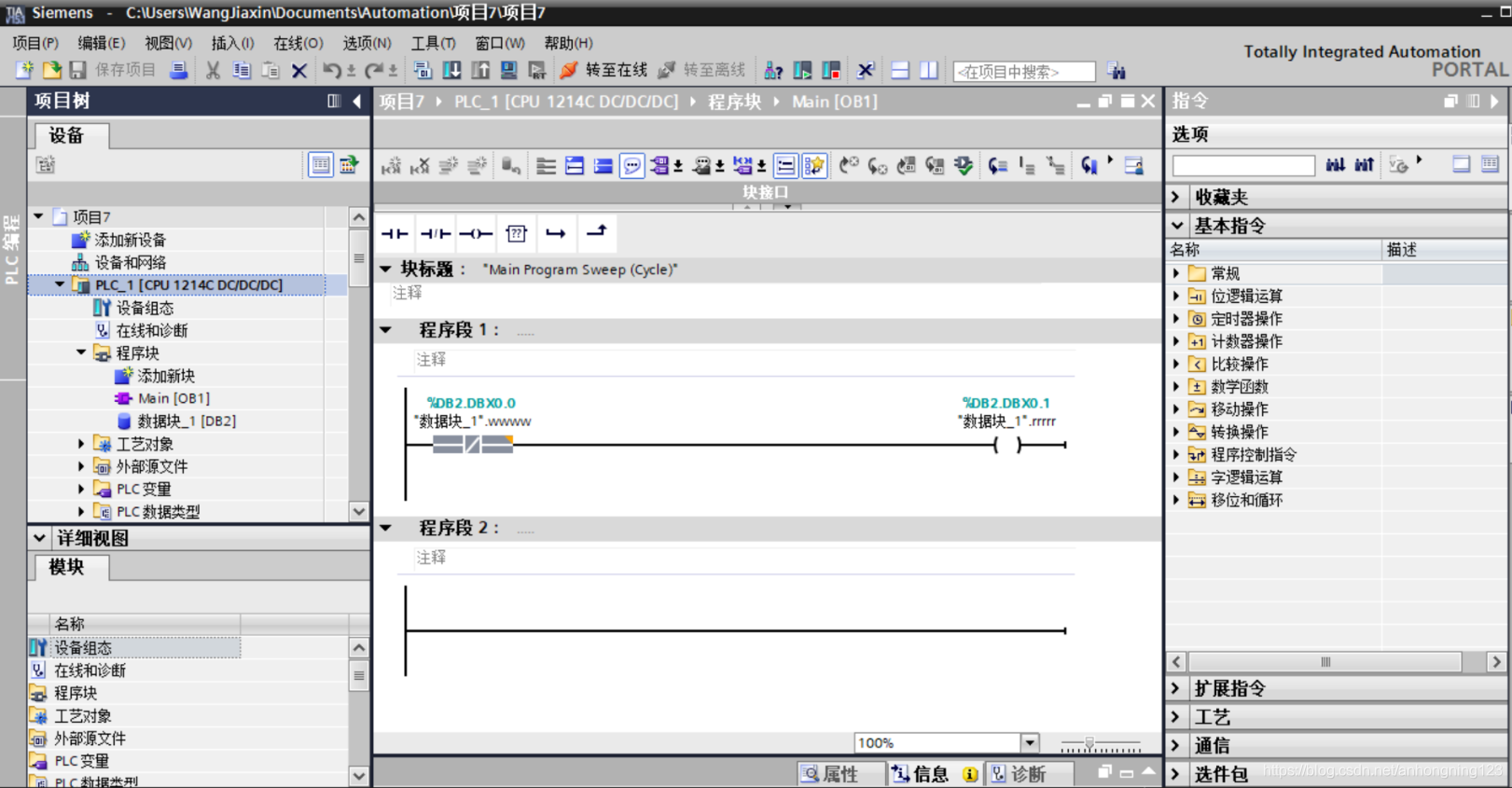

完成节点设置后，测试程序如下（只是个测试，变量名字就无所谓了）：

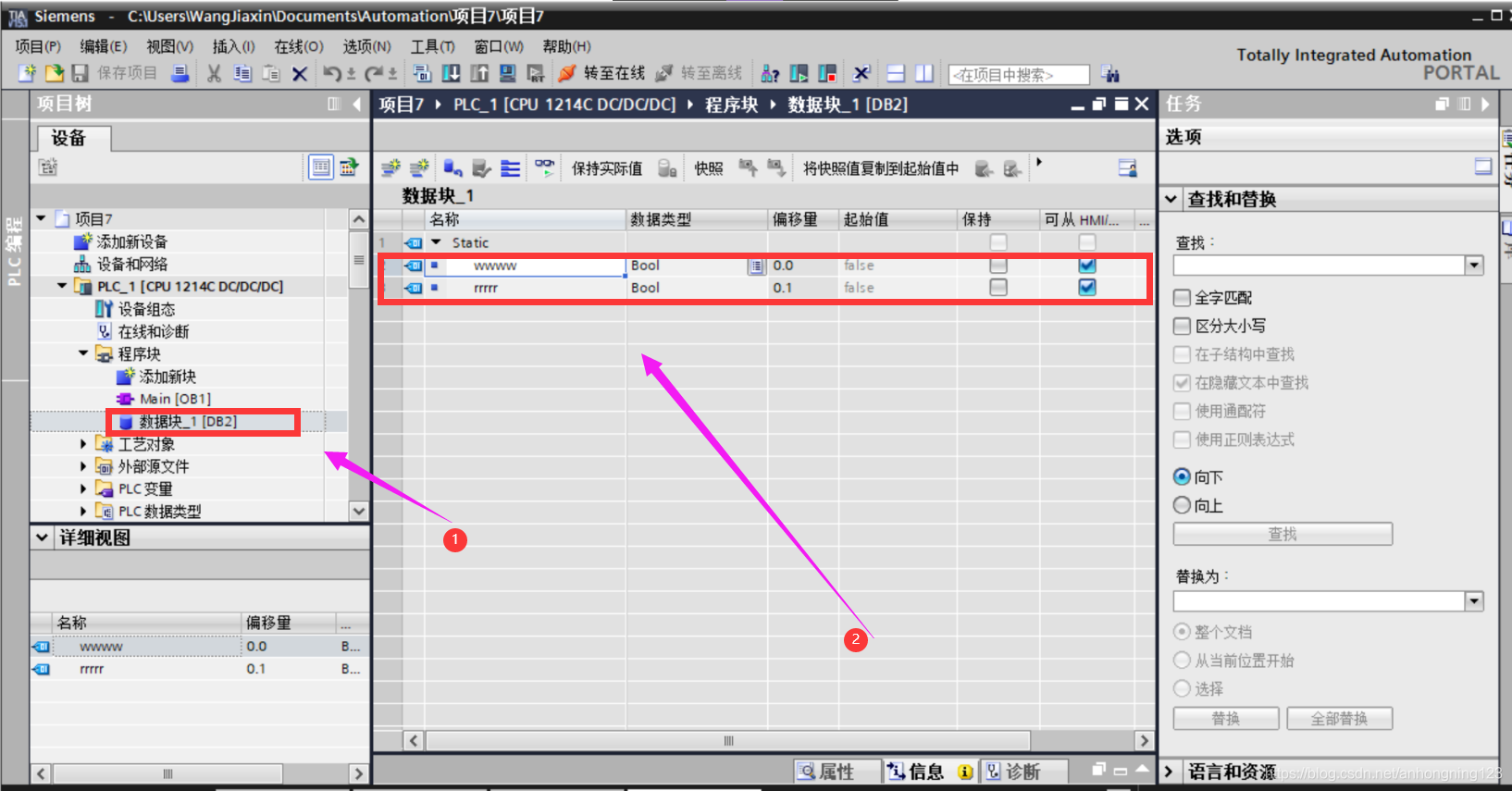

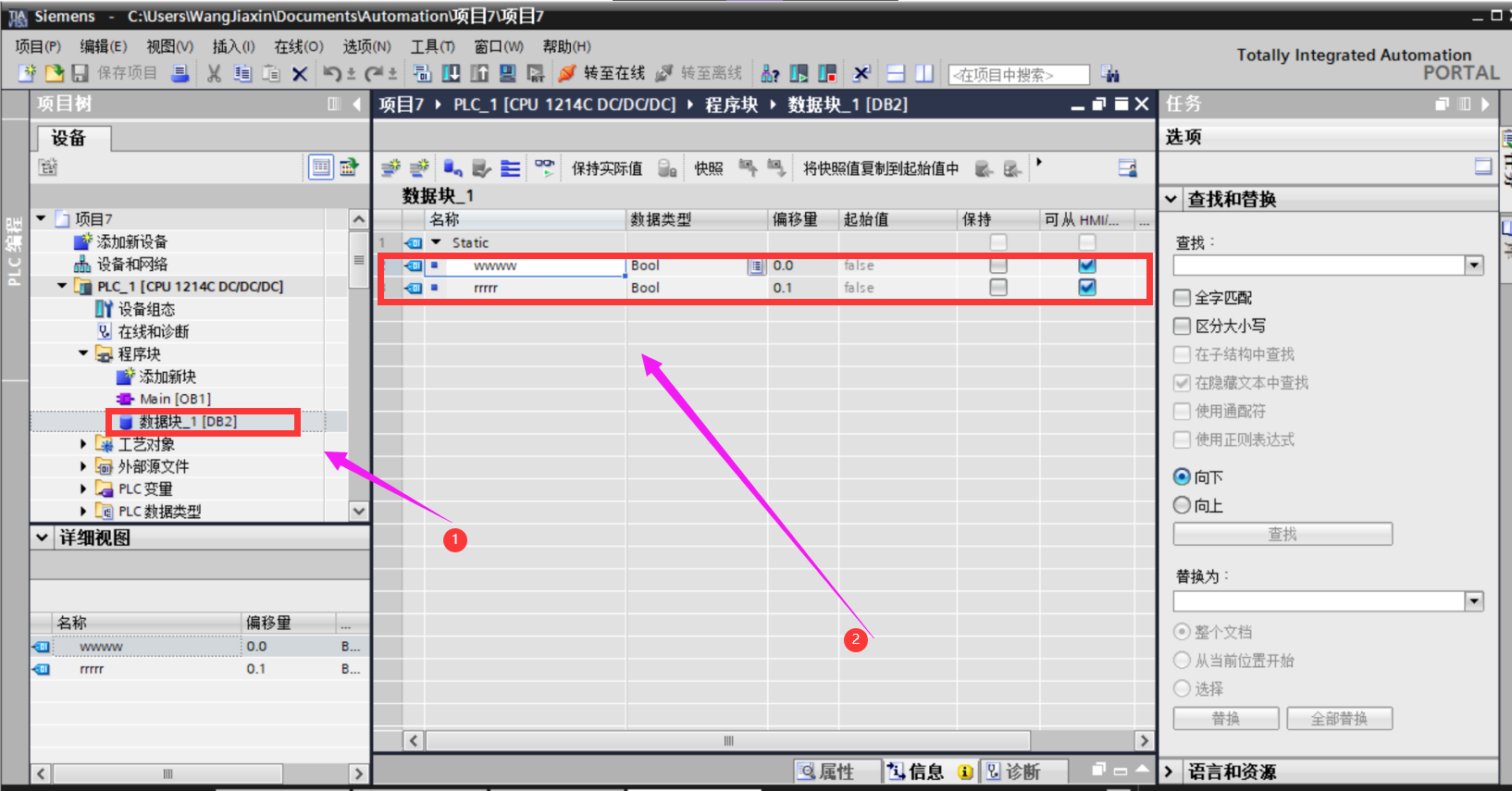

变量使用全局DB块中的变量：

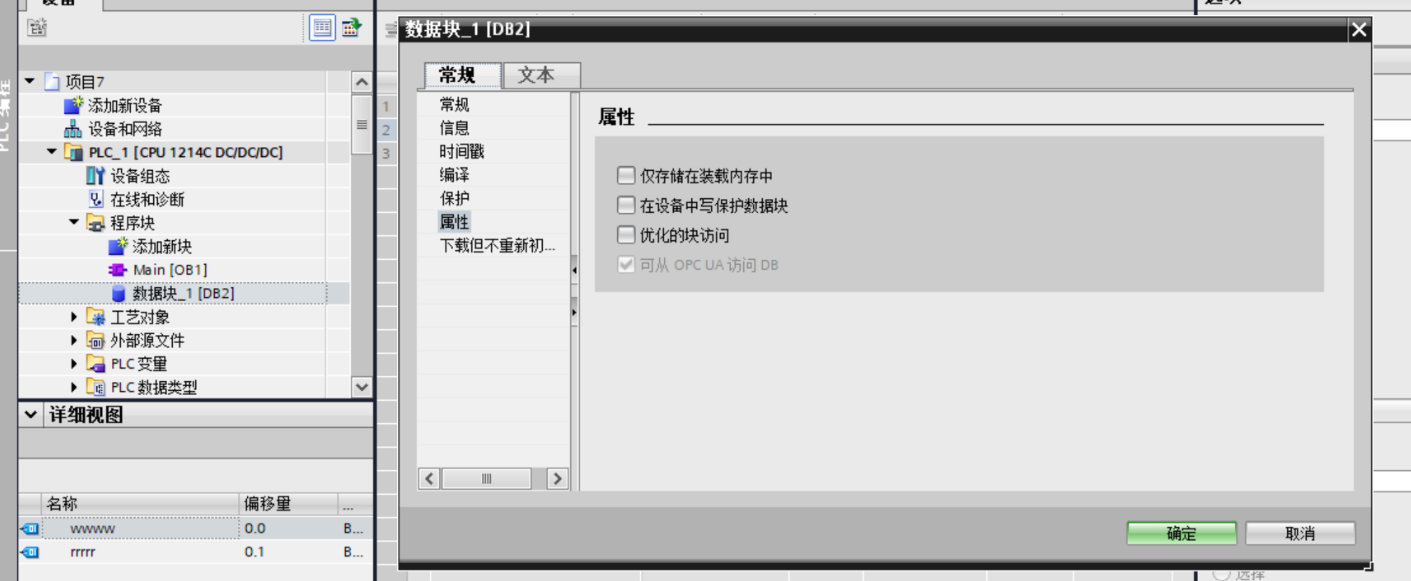

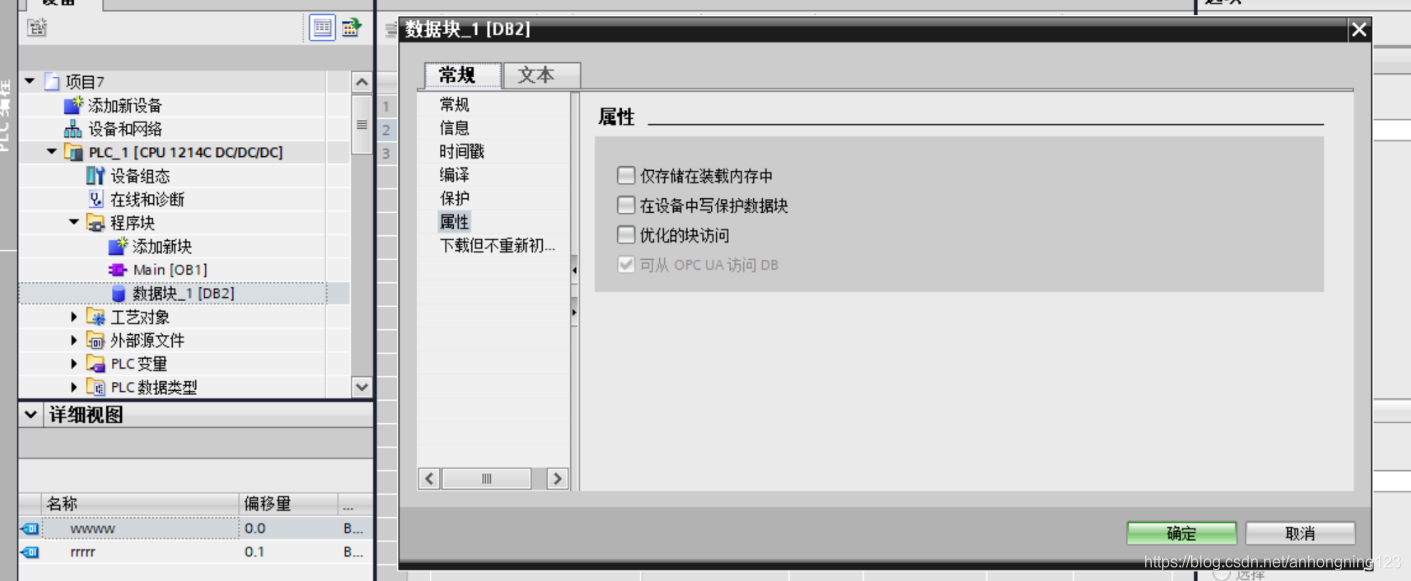

• 记得右击数据块点击属性，然后取消选择优化的块访问

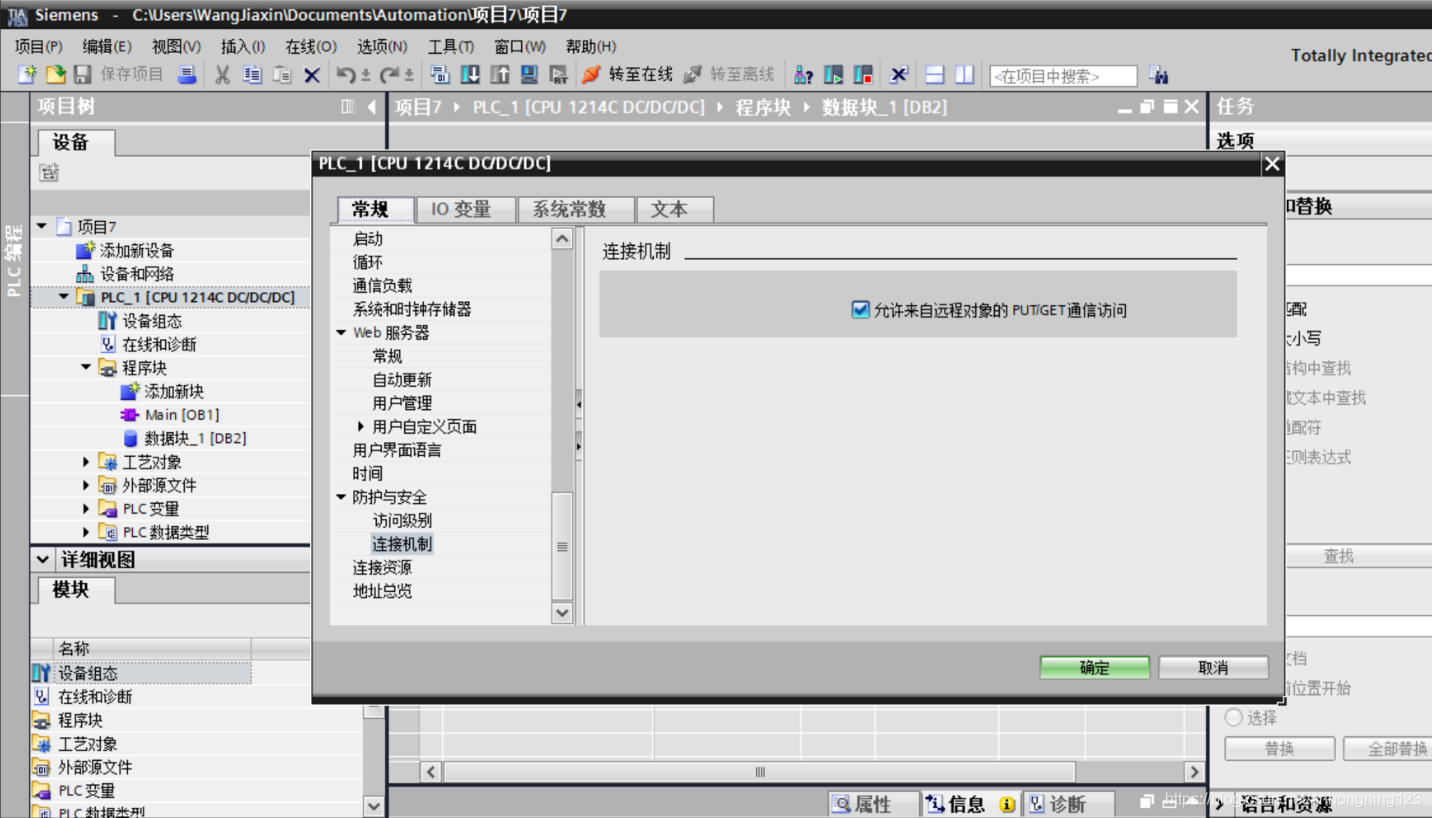

• 记得右击PLC然后点击属性，然后勾选允许来自远程对象的PUT/GET通信访问

2.2测试画面

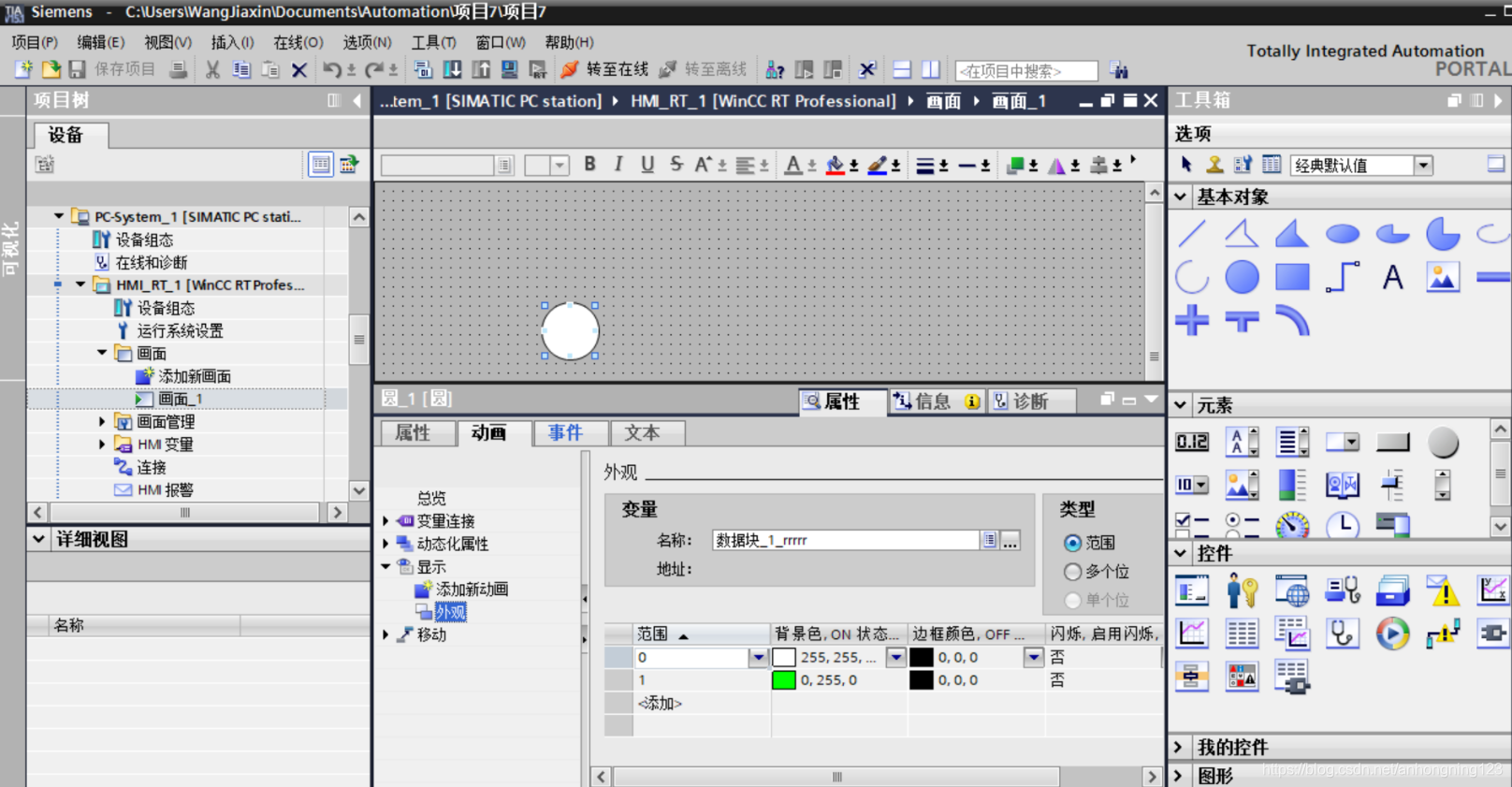

新建一个图形，然后如下设置动画

3 测试

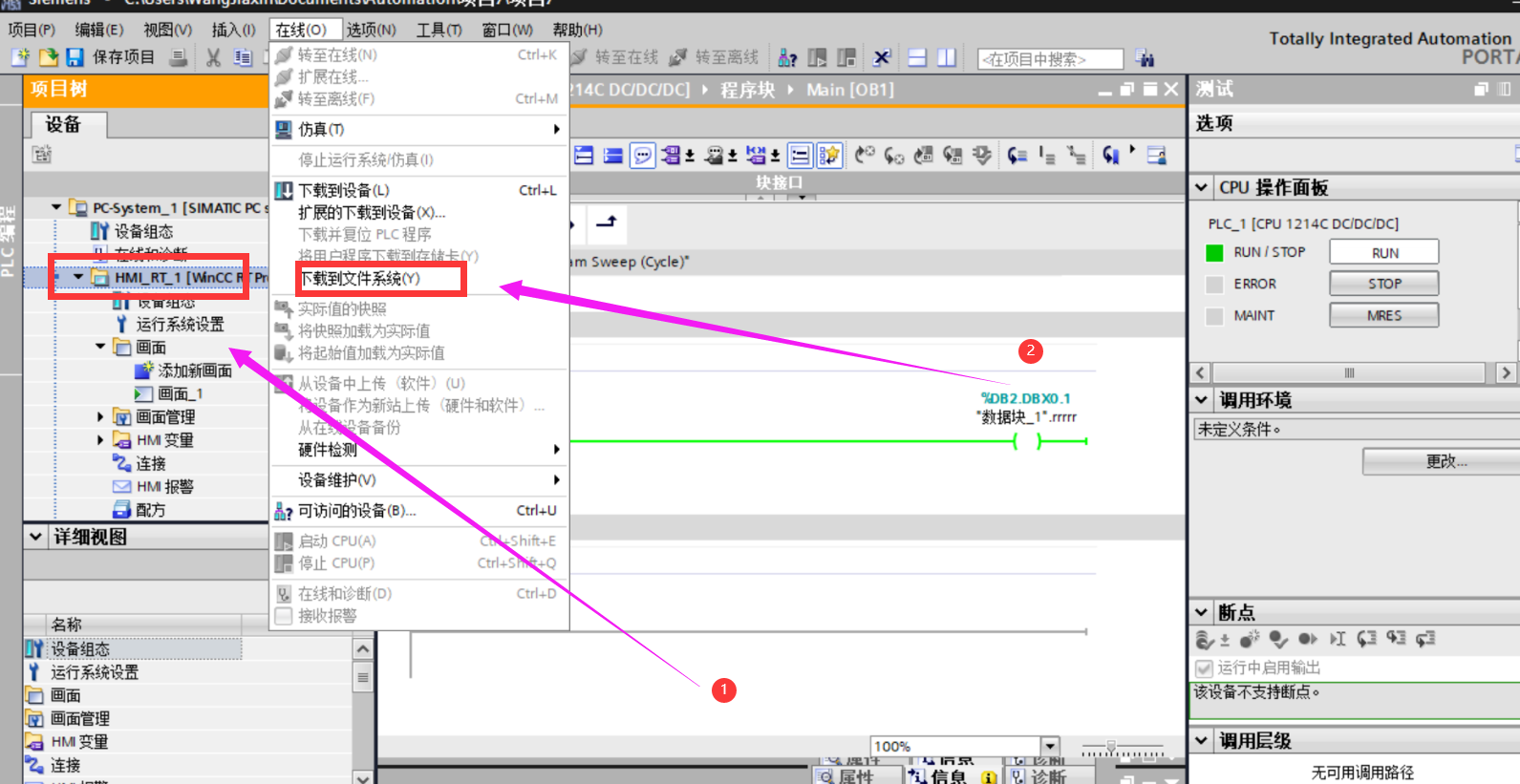

选中wincc然后点击在线—>下载到系统文件

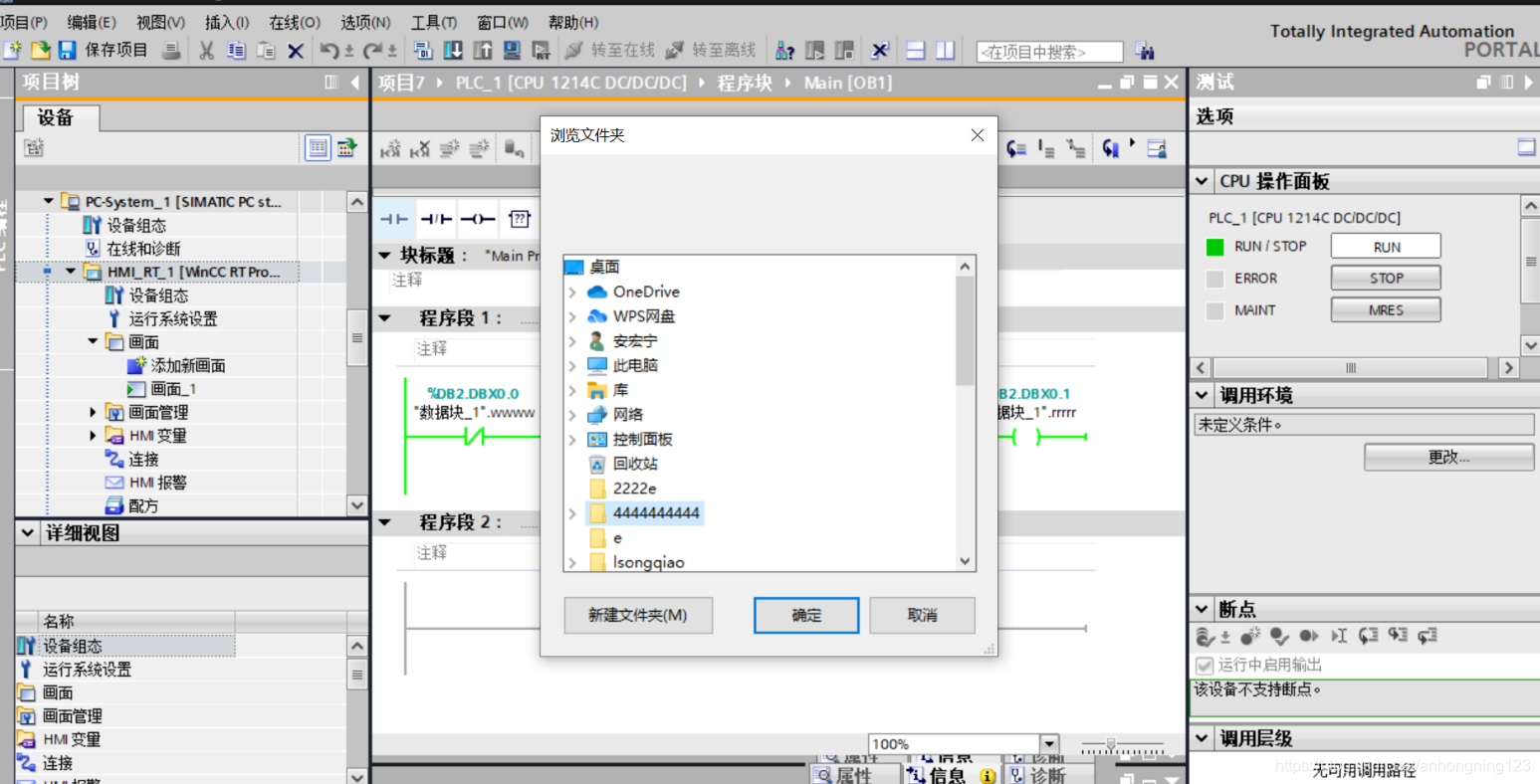

本地新建一个文件夹，然后点击确定：

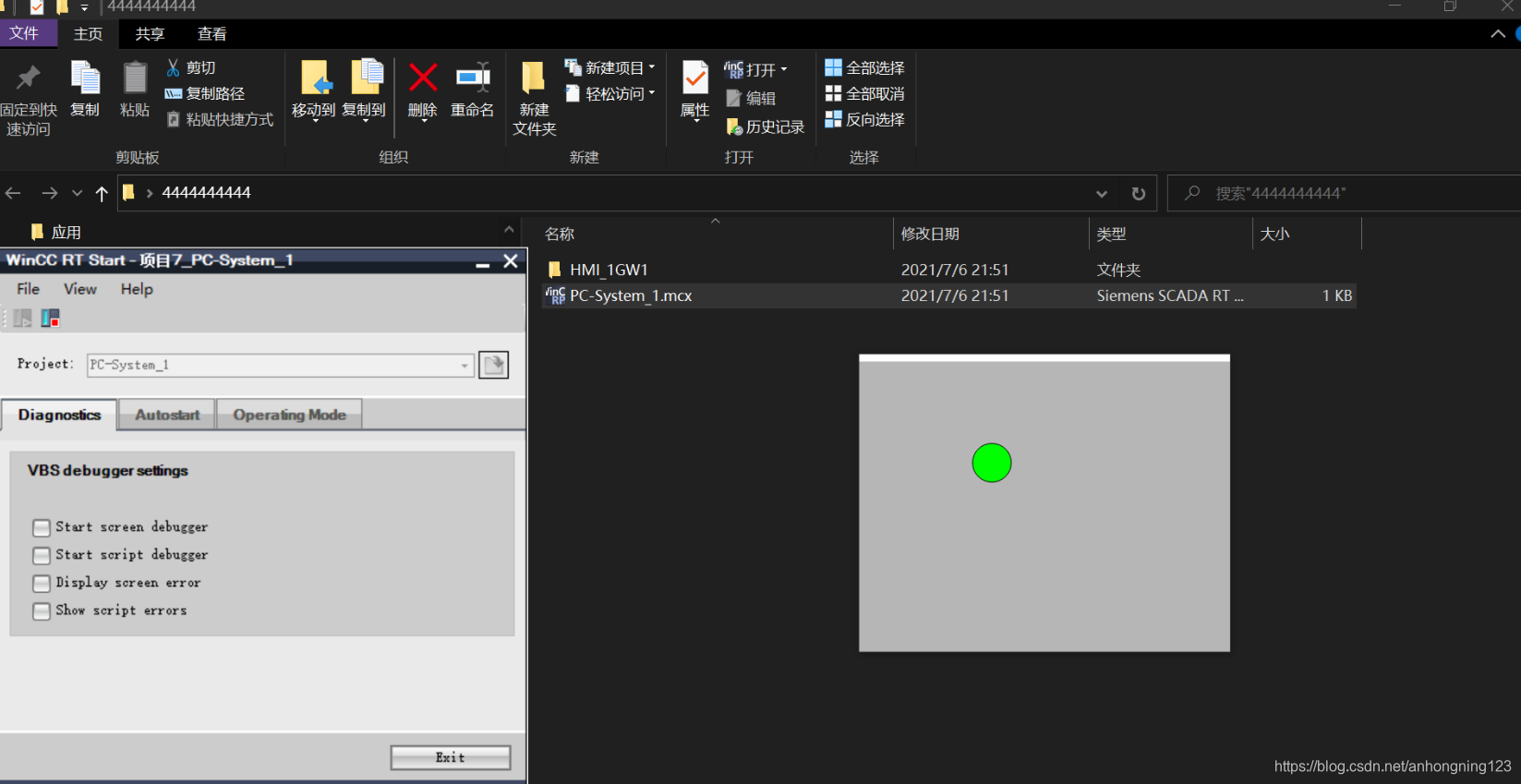

然后双击下载的文件系统：
