在实验中学习ensp中如何配置vrrp-浮动路由

一、VRRP浮动路由原理

1:VRRP原理
VRRP(Virtual Router Redundancy Protocol,虚拟路由器冗余协议)将可以承担网关功能的一组 路由器加入到备份组中,形成一台虚拟路由器,由VRRP 的选举机制决定哪台路由器承担转发任务, 局域网内的主机只需将虚拟路由器配置为缺省网关。

VRRP 是一种容错协议,在提高可靠性的同时,简化了主机的配置。在具有多播或广播能力的局域 网(如以太网)中,借助VRRP 能在某台路由器出现故障时仍然提供高可靠的缺省链路,有效避免 单一链路发生故障后网络中断的问题,而无需修改动态路由协议、路由发现协议等配置信息

VRRP 将局域网内的一组路由器划分在一起,称为一个备份组。备份组由一个Master 路由器和多 个Backup 路由器组成,功能上相当于一台虚拟路由器

VRRP 根据优先级来确定备份组中每台路由器的角色(Master 路由器或Backup 路由器)。优先级 越高,则越有可能成为Master 路由器,其他优先级低的成为Backup 路由器,路由器在备份组中的状态可以为 Master、Backup 和Initialize

2:浮动路由原理
浮动路由又称为路由备份,两条或多条链路组成浮动路由
路由表的管理距离越低,优先级越高

二、配置实验

1、实验目的
熟练掌握VRRP和浮动路由的原理及配置并能应用。验证路由的走向

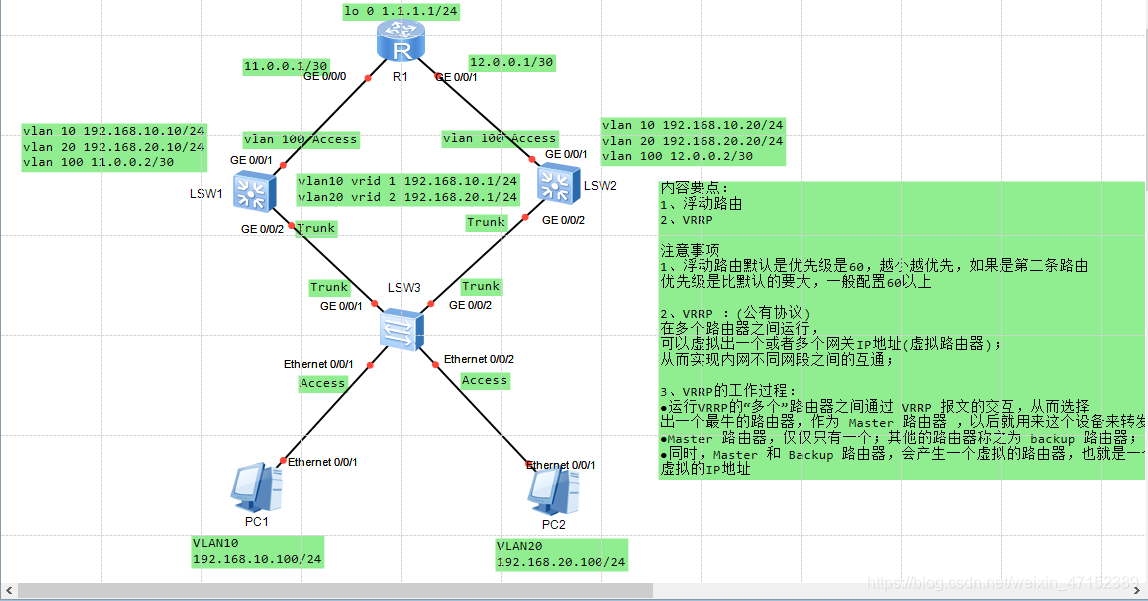

2、实验环境
在这里插入图片描述
3、实验步骤
SW3配置:首先声明10和20的vlan口,然后配置每个线路的vlan口
v b 10 20
int e0/0/1
p l a
p d v 10
un sh
int e0/0/2
p l a
p d v 20
un sh
int g0/0/1
p l t
p t a v 10
un sh
int g0/0/2
p l t
p t a v 10
un sh
SW1配置:每个线路配置vlan口,然后配置vlanif的网关地址,然后配置vlanif10和20的VRRP和浮动路由,最后配置一个默认路由
v b 10 20 100
int g0/0/1
p l a
p d v 100
un sh
int g0/0/2
p l t
p t a v 10 20
un sh
int vlanif 10
ip add 192.168.10.10 24
un sh
vrrp vrid 1 virtual-ip 192.168.10.1
vrrp vrid 1 priority 120 --------设置优先级
vrrp vrid 1 track int g0/0/1 ---------监听上路
vrrp vrid 1 track int g0/0/2 ---------监听下路
int vlanif 20
ip add 192.168.20.10 24
un sh
vrrp vrid 2 virtual-ip 192.168.20.1
vrrp vrid 2 priority 115 --------设置优先级
int vlanif 100
ip add 11.0.0.2 30
q
ip route-static 0.0.0.0 0.0.0.0 11.0.0.1
SW2配置:每个线路配置vlan口,然后配置vlanif的网关地址,然后配置vlanif10和20的VRRP和浮动路由,最后配置一个默认路由
v b 10 20 100
int g0/0/1
p l a
p d v 100
un sh
int g0/0/2
p l t
p t a v 10 20
un sh
int vlanif 10
ip add 192.168.10.20 24
un sh
vrrp vrid 1 virtual-ip 192.168.10.1
vrrp vrid 1 priority 115 --------设置优先级
int vlanif 20
ip add 192.168.20.20 24
un sh
vrrp vrid 2 virtual-ip 192.168.20.1
vrrp vrid 2 priority 120 --------设置优先级
vrrp vrid 2 track int g0/0/1 ---------监听上路
vrrp vrid 2 track int g0/0/2 ---------监听下路
int vlanif 100
ip add 12.0.0.2 30
q
ip route-static 0.0.0.0 0.0.0.0 12.0.0.1
R1设置:将端口配置地址,然后配置路由表
int g0/0/0
ip add 11.0.0.1 30
un sh
int g0/0/1
ip add 12.0.0.1 30
un sh
int loo 0
ip add 1.1.1.1 24
ip route-static 192.168.10.0 255.255.255.0 11.0.0.2
ip route-static 192.168.10.0 255.255.255.0 12.0.0.2 preference 70
ip route-static 192.168.20.0 255.255.255.0 12.0.0.2
ip route-static 192.168.20.0 255.255.255.0 11.0.0.2 preference 70
图示:

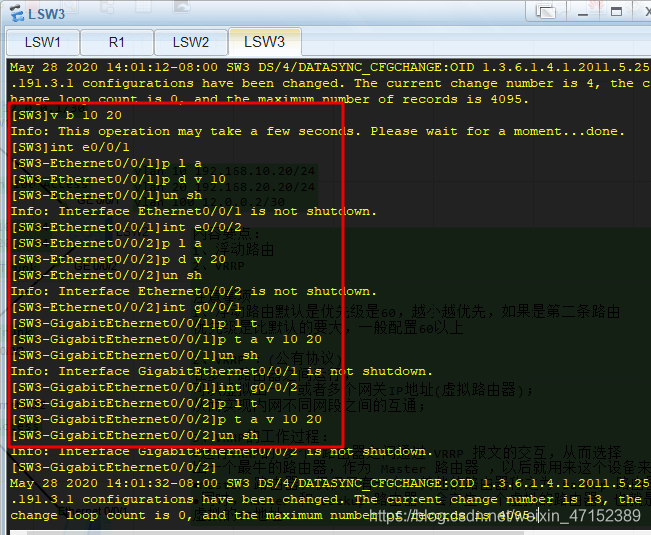

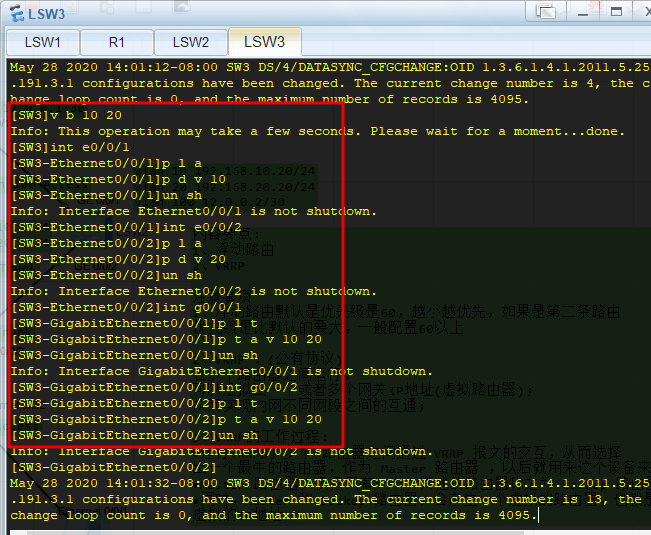

SW3配置:
在这里插入图片描述

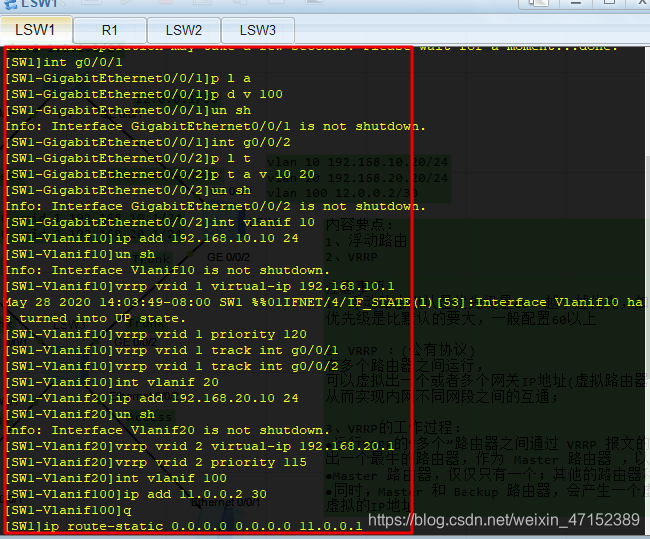

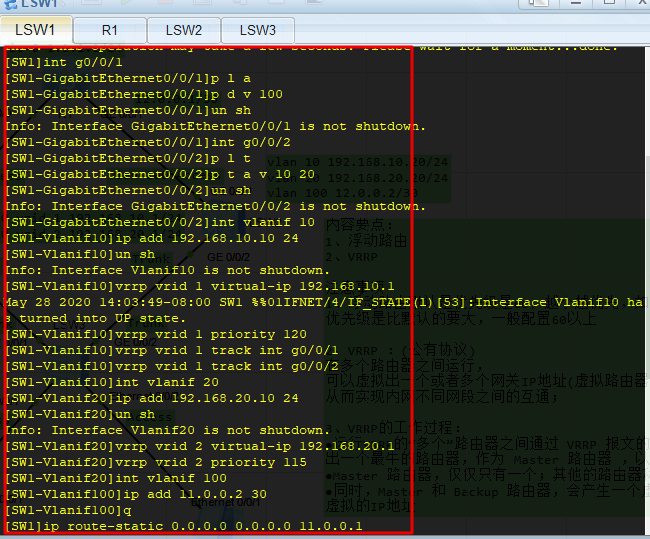

SW1配置:
在这里插入图片描述

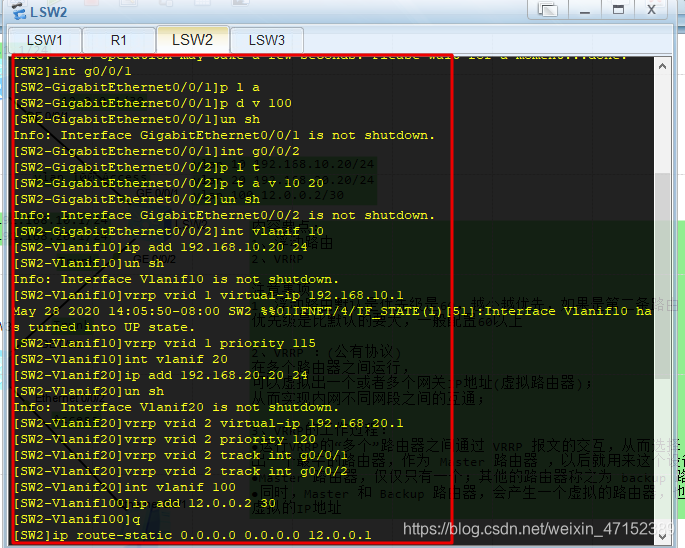

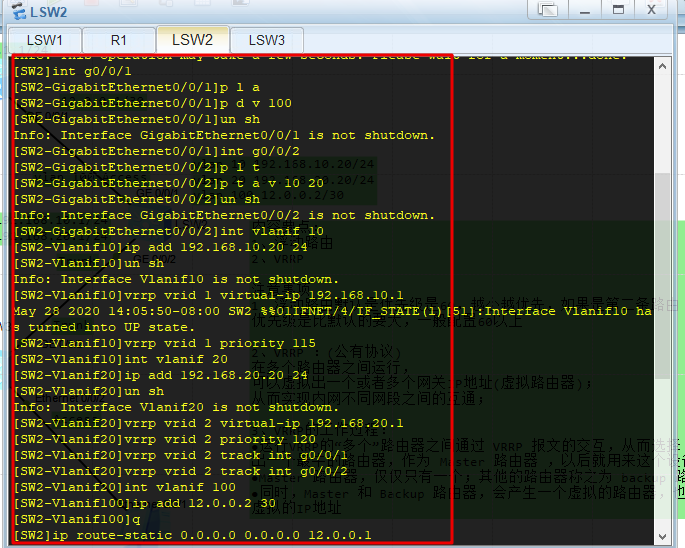

SW2配置:
在这里插入图片描述

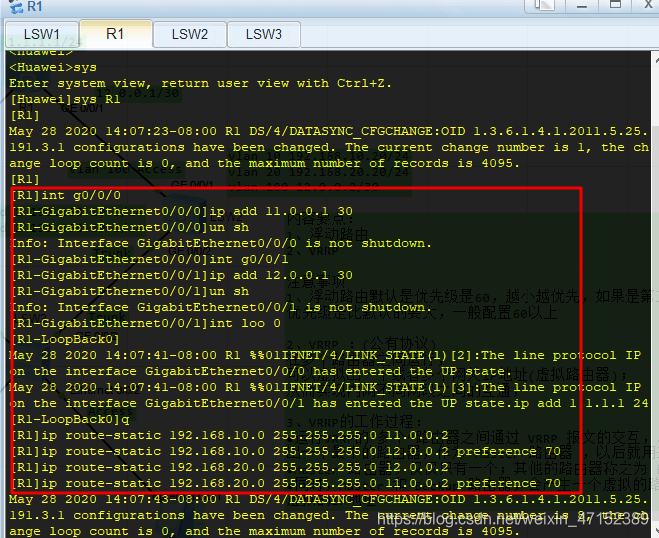

R1配置:
在这里插入图片描述

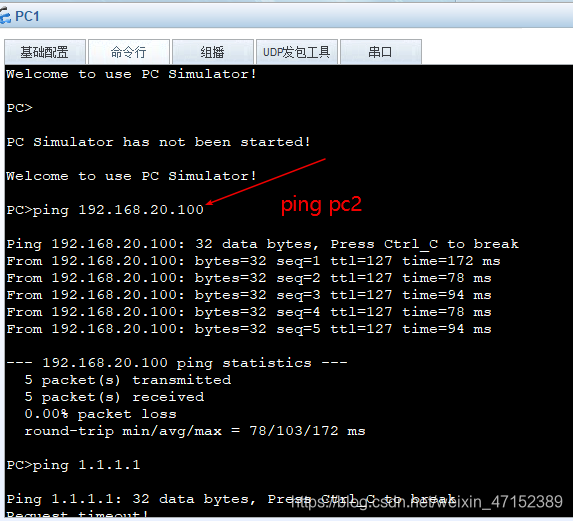

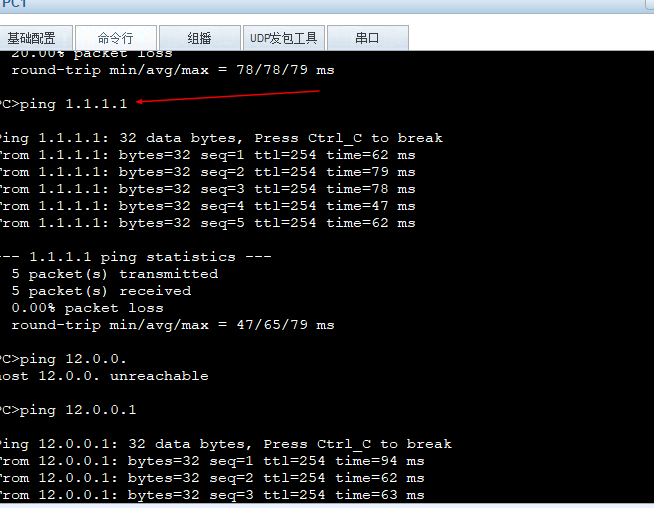

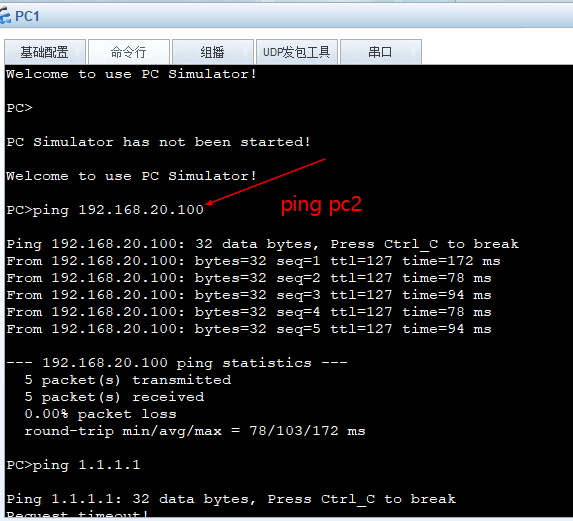

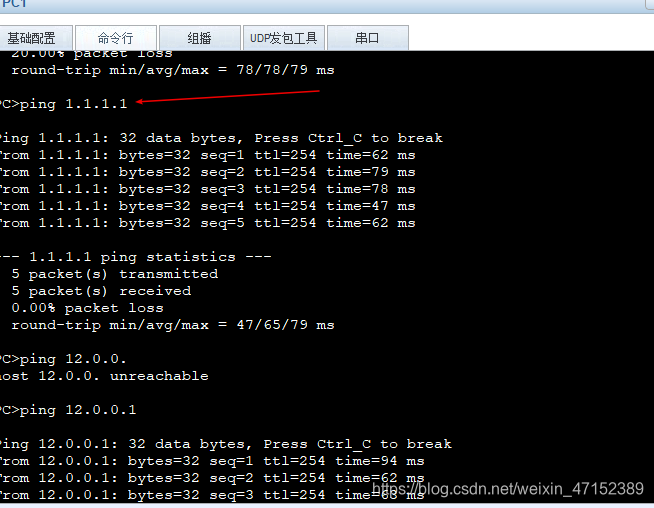

测试
在这里插入图片描述
在这里插入图片描述

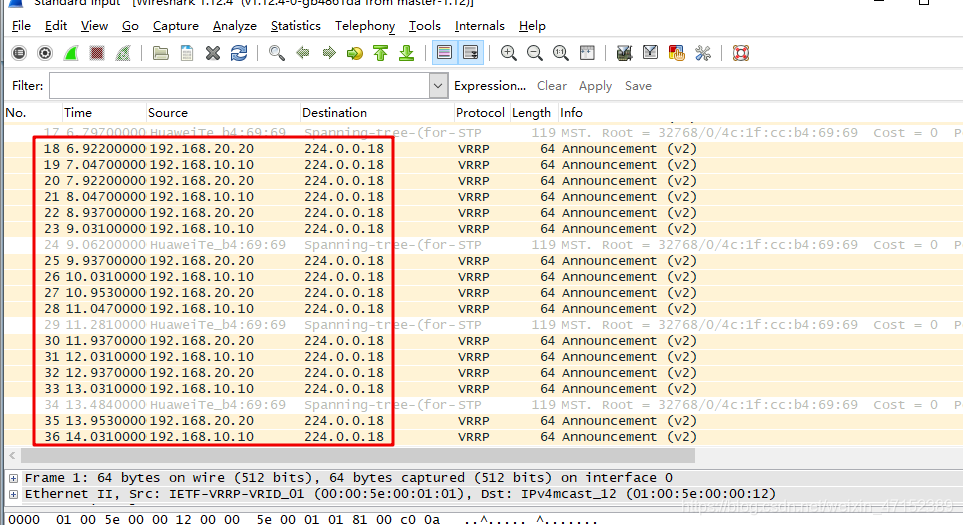

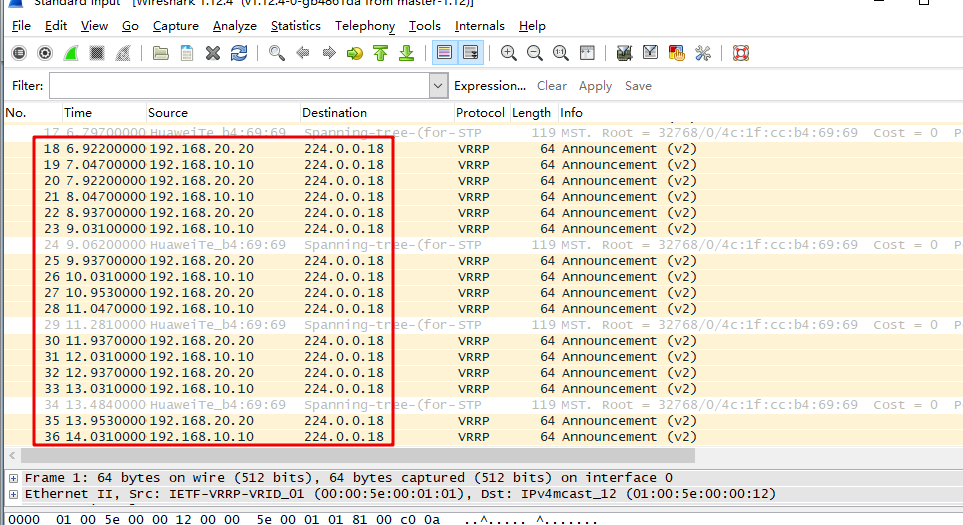

抓包
在这里插入图片描述
实验验证
断开SW2和SW3的g0/0/1口,验证路由的线路

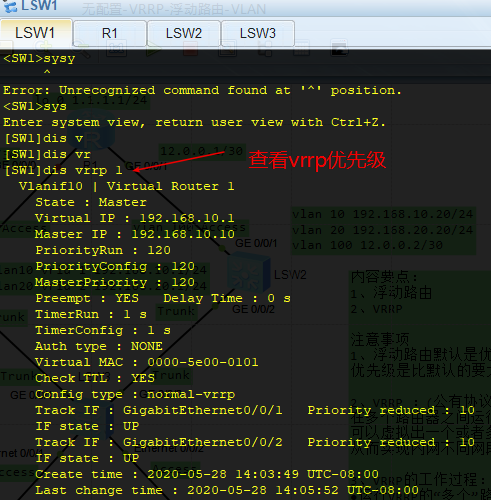

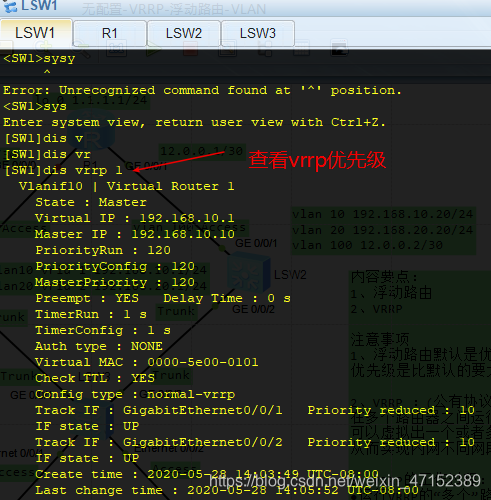

没断开时候的vrrp
在这里插入图片描述

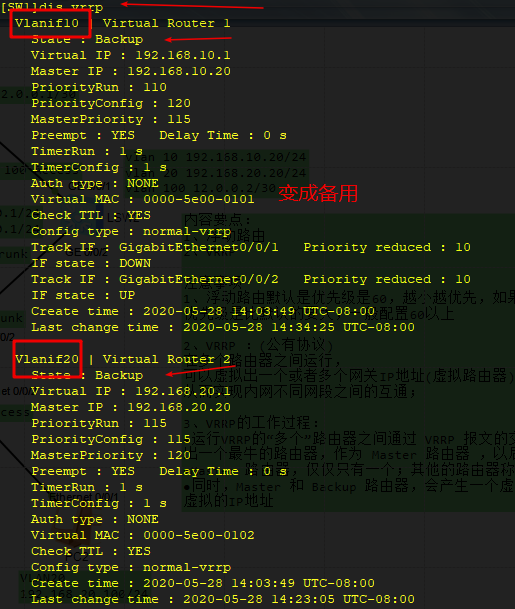

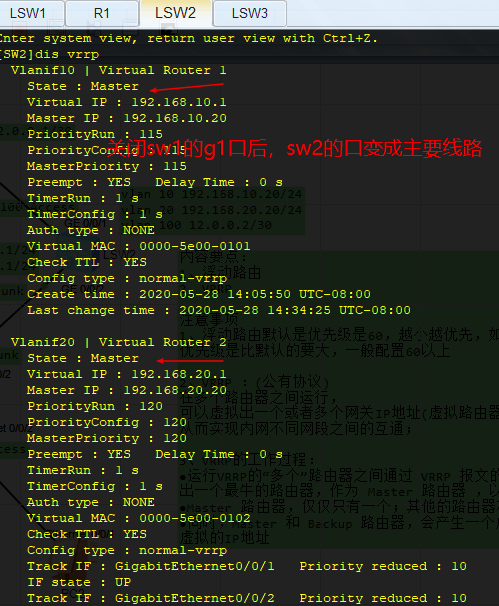

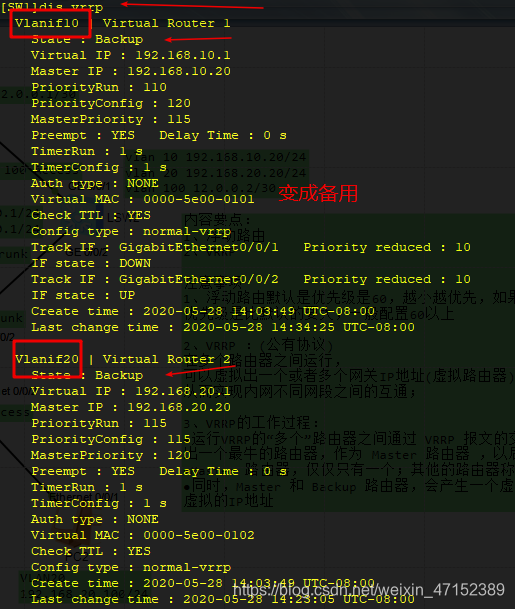

断开后的vrrp
在这里插入图片描述

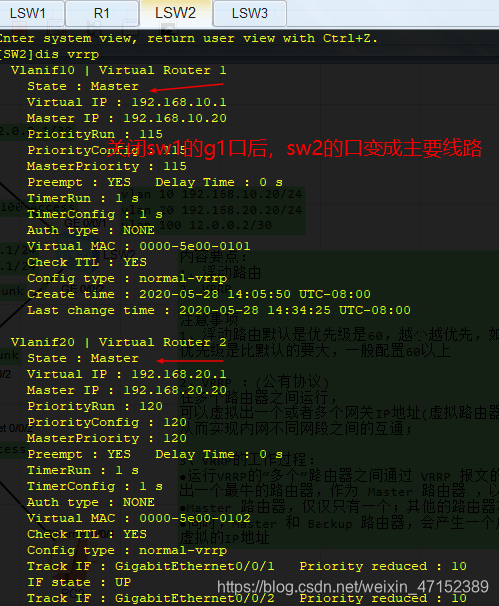

SW2:
在这里插入图片描述

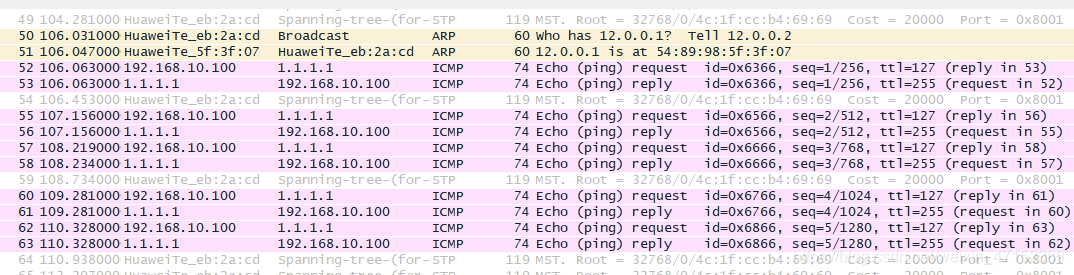

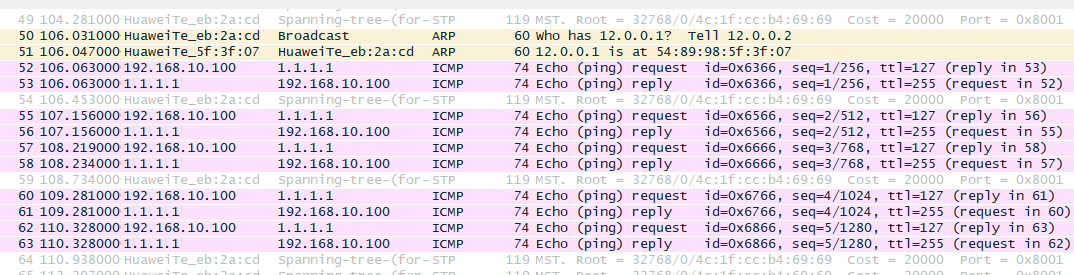

抓包:
在这里插入图片描述
