GSR-ISAC学习 02界面

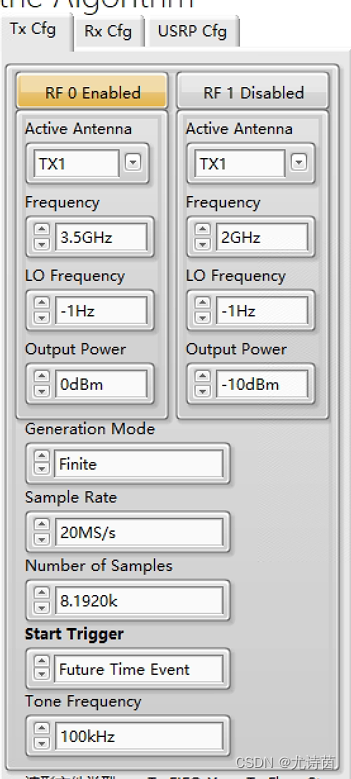

发射端硬件配置

generation mode：连续还是有限点采样

start trigger：基于time的同步---选择future time event

波形文件类：matlab，雷达、3Gpp

接收端硬件配置

 当软件处于显示和分析的状态的时候，选择display on；当软件处于流盘模式的时候，切换到streaming，此时所有的界面将不显示任何分析的波形以节省CPU的资源。

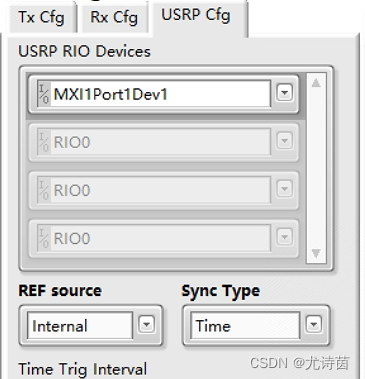

USRP硬件配置

 【只连一个USRP】

发射机部分

 当软件从MATLAB或者从本地的文件当中读取了波形之后，可以将即将发射的波形的一部分显示在这。左上角：output Wfm是时域波形，output PSD是频域波形，coerced cfg发射机经过系统校正后实际的参数，校正后的中心频点、lo频点以及校准后的输出功率和采样率。

 发射机工作室FIFO的状态

Tx mode：memory（所有数据在内存中循环）

                  file （数据是包含着文件一起在循环）

接收机部分

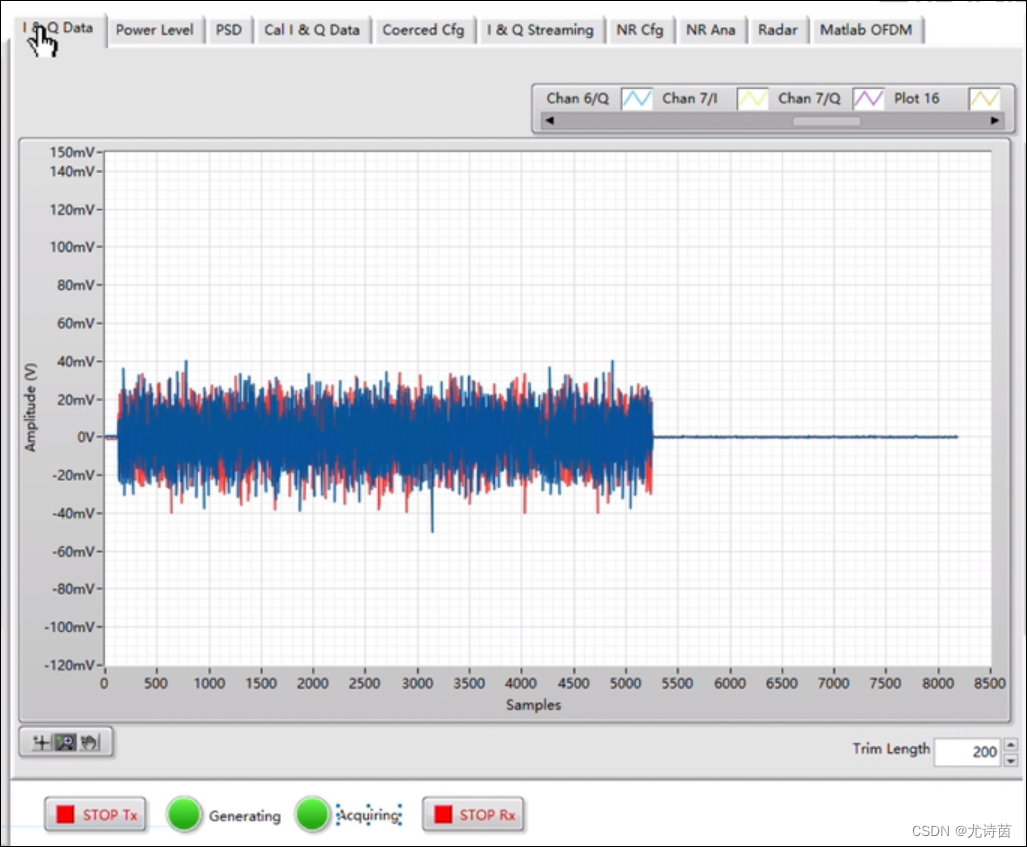

横坐标是采样点，纵坐标是mV

 横坐标是采样点，纵坐标是功率

 PSD：功率谱密度

 多通道进行校准时使用

 指定流盘文件保存的路径

当发射机发射的是 5G nr波形时，在这里选择对应 的分析模式

5G NR波形解析出来的情况，包括星座图/FFT/EVM以及其他相关的一些信息

雷达波形分析【右边设置好带宽之后，左边发射机部分的sample rate 至少是带宽的1.25倍，否则不满足奈奎斯特采用定理】

 trim length 是-1则自动去CP【他将根据CP和接收到的信号做相关之后的一个峰值点作为去CP的参考点】；如果是-1以外的任何数，则系统将根据指定的长度进行去CP
