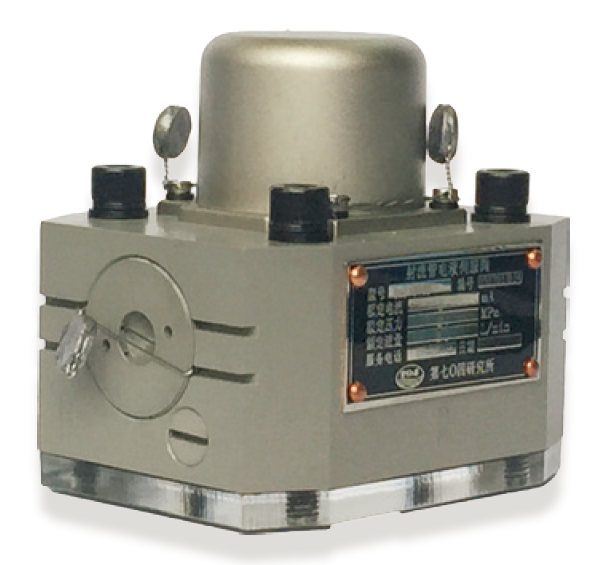

CSDM631、CSDM633、CSDM661流量伺服阀放大器
外置式控制器，力矩马达采用永磁结构，弹簧管支承着衔铁射流管组件，并使马达与油隔离，所以力矩马达是干式的。前置级为射流放大器，它由射流管与接受器组成。当马达线圈输入控制电流，在街铁上生成的控制磁通与永磁磁通相互作用，于是衔铁上产生一个力矩，促使衔铁、弹簧管、喷嘴组件偏转一个正比于力矩的小角度。经过喷嘴高速射流的偏转，使得接受器一腔压力升高，另一腔压力降低，连接这两腔的阀芯两端形成压差，阀芯运动直到反馈组件产生的力矩与马达力矩相平衡，使喷嘴又回到两接受器的中间位置为止。这样阀芯的位移与控制电流的大小成正比，阀的输出流量就比例于控制电流了。射流放大器流量和压力增益较高，因此该型阀分辨率极好，低压工作性能亦很好。
