Flutter 渲染原理剖析

我们知道Flutter是一个优秀的跨平台开发框架，除此之外台还是一个能够实现多端统一的UI框架。通过前面课程的学习呢，想必小伙伴们已经能够画出漂亮的UI，但如果想成为高级甚至资深的工程师仅仅能够画出漂亮的UI是不够的，
要能够知道UI背后的渲染原理，并且够利用渲染机制实现出高效的UI。

另外，在移动端面试中一线大厂都比较喜欢考察候选人对原理的理解，所以为了帮助小伙伴们理解Flutter的渲染原理，以及利用原理进行布局优化，特为大家准备了这篇图文教程。

目录

• Flutter绘制原理
• Flutter渲染流程
• Flutter实现高效渲染奥秘

Flutter绘制原理

熟悉Flutter绘制原理有助于我们了解Flutter框架的原理机制。为了熟悉Flutter绘制原理，我们先从屏幕显示图像的基本原理开始说起：

我们在买显示器时，都会关注显示器的刷新频率；那么对于手机屏幕也是一样，通常手机屏幕的刷新频率是60Hz，当然现在也有不少高刷新频率的手机也在推出，如：90Hz，120Hz。

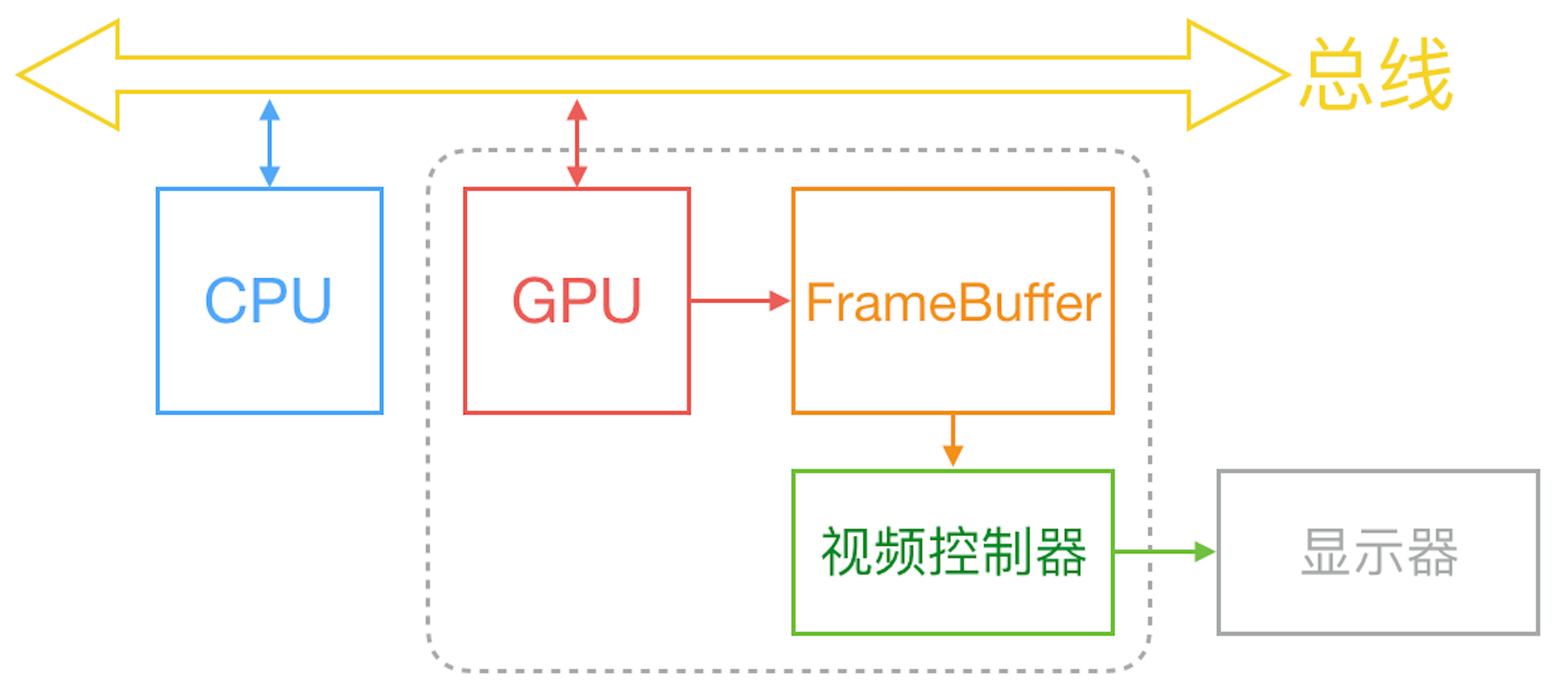

一般地来说，计算机系统中，CPU、GPU和显示器以一种特定的方式协作：CPU将计算好的显示内容提交给 GPU，GPU渲染后放入帧缓冲区，然后视频控制器按照 VSync信号从帧缓冲区取帧数据传递给显示器显示。当一帧图像绘制完毕后准备绘制下一帧时，显示器会发出一个垂直同步信号（VSync），所以 60Hz的屏幕就会一秒内发出60次这样的信号。

上面是CPU、GPU和显示器协作方式，对于Flutter也不例外，Flutter也遵循了这种模式：

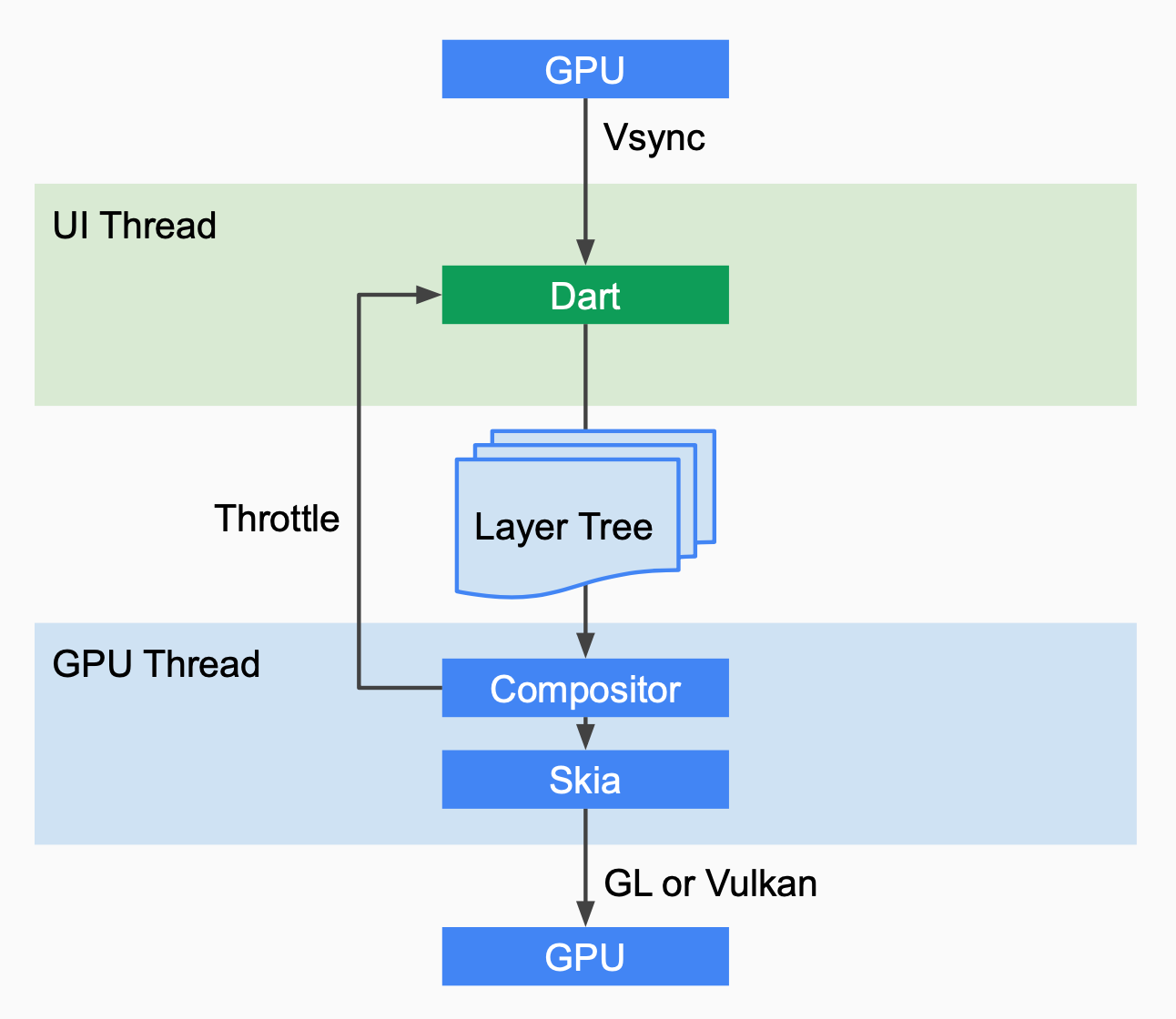

GPU的VSync信号同步给到UI线程，UI线程使用Dart来构建抽象的视图结构（这里是Framework层的工作），绘制好的抽象视图数据结构在GPU线程中进行图层合成（在Flutter Engine层的工作），然后提供给Skia引擎渲染成GPU数据，最后通过OpenGL或者 Vulkan提供给 GPU。

从上图可知Flutter Engine中的一些绘图原理，Flutter渲染UI的本质就是在VSync信号中快速构建并提供抽象的视图结构数据，所以Flutter的精髓在Flutter Dart Framework里。

到这里不难看出Flutter和 React Native的本质区别：React Native是扩展调用 OEM组件，而Flutter是自己渲染。

Flutter渲染流程

在Flutter框架中存在着一个渲染流程（Rendering Pipeline）。这个渲染流水线是由垂直同步信号（Vsync）驱动的，而Vsync信号是由系统提供的，如果你的Flutter app是运行在Android上的话，那Vsync信号就是我们熟悉的Android的那个Vsync信号。

当Vsync信号到来以后，Flutter 框架会按照图里的顺序执行一系列动作：

• 动画（Animate）
• 构建（Build）
• 布局（Layout）
• 绘制（Paint）

最终生成一个场景（Scene）之后送往底层，由GPU绘制到屏幕上。

• 动画（Animate）阶段：因为动画会随每个Vsync信号的到来而改变状态（State），所以动画阶段是流水线的第一个阶段；
• 构建（Build）在这个阶段Flutter，在这个阶段那些需要被重新构建的Widget会在此时被重新构建。也就是我们熟悉的StatelessWidget.build()或者State.build()被调用的时候；
• 布局（Layout）阶段，这时会确定各个显示元素的位置，尺寸；此时是RenderObject.performLayout()被调用的时候；
• 绘制（Paint）阶段，此时是RenderObject.paint()被调用的时候；

以上是整个渲染流程的一个大致的工作过程，接下来我们来一起探索下Flutter实现高效渲染奥秘。

Flutter实现高效渲染奥秘

通过Flutter为我们提供的的Widgets，我们能够构建出漂亮和高性能的用户界面。那这些Widgets到底是如何工作的，其背后是如何实现高效渲染奥秘的呢？

Flutter的高效渲染离不了它的三棵树渲染机制：

那么什么是三棵树呢？

在Flutter中和Widgets一起协同工作的还有另外两个伙伴：Elements和RenderObjects；由于它们都是有着树形结构，所以经常会称它们为三棵树。

• Widget：Widget是Flutter的核心部分，是用户界面的不可变描述。做Flutter开发接触最多的就是Widget，可以说Widget撑起了Flutter的半边天；
• Element：Element是实例化的 Widget 对象，通过 Widget 的 createElement() 方法，是在特定位置使用 Widget配置数据生成；
• RenderObject：用于应用界面的布局和绘制，保存了元素的大小，布局等信息；

初次运行时的三棵树的

初步认识了三棵树之后，那Flutter是如何创建布局的？以及三棵树之间他们是如何协同的呢？接下来就让我们通过一个简单的例子来剖析下它们内在的协同关系：

class ThreeTree extends StatelessWidget {@overrideWidget build(BuildContext context) {return Container(color: Colors.red,child: Container(color: Colors.blue));}
}

上面这个例子很简单，它由三个Widget组成：ThreeTree、Container、Text。那么当Flutter的runApp()方法被调用时会发生什么呢？

当runApp()被调用时，第一时间会在后台发生以下事件：

• Flutter会构建包含这三个Widget的Widgets树；
• Flutter遍历Widget树，然后根据其中的Widget调用createElement()来创建相应的Element对象，最后将这些对象组建成Element树；
• 接下来会创建第三个树，这个树中包含了与Widget对应的Element通过createRenderObject()创建的RenderObject；

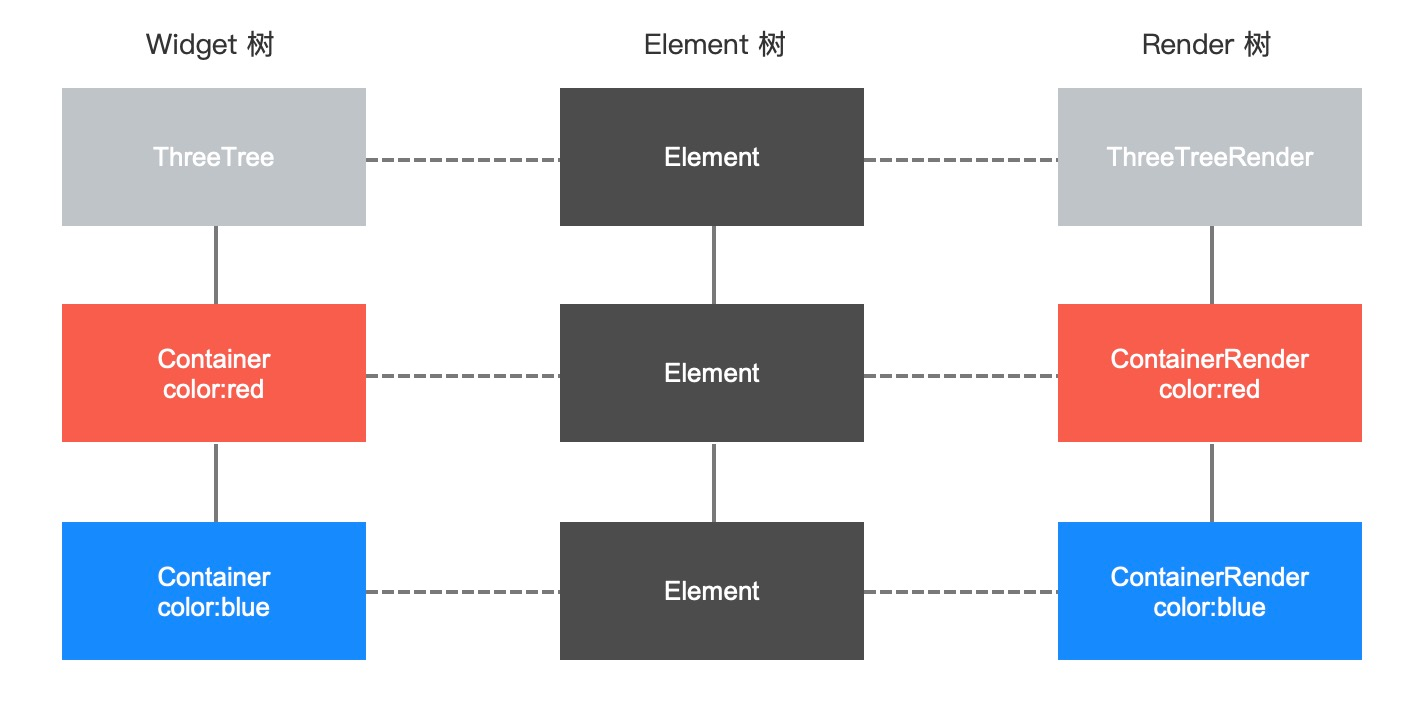

下图是Flutter经过这三个步骤后的状态：

从图中可以看出Flutter创建了三个不同的树，一个对应着Widget，一个对应着Element，一个对应着RenderObject。每一个Element中都有着相对应的Widget和RenderObject的引用。可以说Element是存在于可变Widget树和不可变RenderObject树之间的桥梁。Element擅长比较两个Object，在Flutter里面就是Widget和RenderObject。它的作用是配置好Widget在树中的位置，并且保持对于相对应的RenderObject和Widget的引用。

三棵树的作用

简而言之是为了性能，为了复用Element从而减少频繁创建和销毁RenderObject。因为实例化一个RenderObject的成本是很高的，频繁的实例化和销毁RenderObject对性能的影响比较大，所以当Widget树改变的时候，Flutter使用Element树来比较新的Widget树和原来的Widget树：

//framework.dart@protectedElement updateChild(Element child, Widget newWidget, dynamic newSlot) {if (newWidget == null) {if (child != null)deactivateChild(child);return null;}Element newChild;if (child != null) {assert(() {final int oldElementClass = Element._debugConcreteSubtype(child);final int newWidgetClass = Widget._debugConcreteSubtype(newWidget);hasSameSuperclass = oldElementClass == newWidgetClass;return true;}());if (hasSameSuperclass && child.widget == newWidget) {if (child.slot != newSlot)updateSlotForChild(child, newSlot);newChild = child;} else if (hasSameSuperclass && Widget.canUpdate(child.widget, newWidget)) {if (child.slot != newSlot)updateSlotForChild(child, newSlot);child.update(newWidget);assert(child.widget == newWidget);assert(() {child.owner._debugElementWasRebuilt(child);return true;}());newChild = child;} else {deactivateChild(child);assert(child._parent == null);newChild = inflateWidget(newWidget, newSlot);}} else {newChild = inflateWidget(newWidget, newSlot);}assert(() {if (child != null)_debugRemoveGlobalKeyReservation(child);final Key key = newWidget?.key;if (key is GlobalKey) {key._debugReserveFor(this, newChild);}return true;}());return newChild;}
...static bool canUpdate(Widget oldWidget, Widget newWidget) {return oldWidget.runtimeType == newWidget.runtimeType&& oldWidget.key == newWidget.key;}

• 如果某一个位置的Widget和新Widget不一致，才需要重新创建Element；
• 如果某一个位置的Widget和新Widget一致时(两个widget相等或runtimeType与key相等)，则只需要修改RenderObject的配置，不用进行耗费性能的RenderObject的实例化工作了；
  • 因为Widget是非常轻量级的，实例化耗费的性能很少，所以它是描述APP的状态（也就是configuration）的最好工具；
  • 重量级的RenderObject（创建十分耗费性能）则需要尽可能少的创建，并尽可能的复用；

看到这里你是否会觉得整个Flutter APP就像是一个RecycleView呢？

因为在框架中，Element是被抽离开来的，所以你不需要经常和它们打交道。每个Widget的build（BuildContext context）方法中传递的context就是实现了BuildContext接口的Element。

更新时的三棵树

因为Widget是不可变的，当某个Widget的配置改变的时候，整个Widget树都需要被重建。例如当我们改变一个Container的颜色为橙色的时候，框架就会触发一个重建整个Widget树的动作。因为有了Element的存在，Flutter会比较新的Widget树中的第一个Widget和之前的Widget。接下来比较Widget树中第二个Widget和之前Widget，以此类推，直到Widget树比较完成。

class ThreeTree extends StatelessWidget {@overrideWidget build(BuildContext context) {return Container(color: Colors.orange,child: Container(color: Colors.blue,),);}
}

Flutter遵循一个最基本的原则：判断新的Widget和老的Widget是否是同一个类型：

• 如果不是同一个类型，那就把Widget、Element、RenderObject分别从它们的树（包括它们的子树）上移除，然后创建新的对象；
• 如果是一个类型，那就仅仅修改RenderObject中的配置，然后继续向下遍历；

在我们的例子中，ThreeTree Widget是和原来一样的类型，它的配置也是和原来的ThreeTreeRender一样的，所以什么都不会发生。下一个节点在Widget树中是Container Widget，它的类型和原来是一样的，但是它的颜色变化了，所以RenderObject的配置也会发生对应的变化，然后它会重新渲染，其他的对象都保持不变。

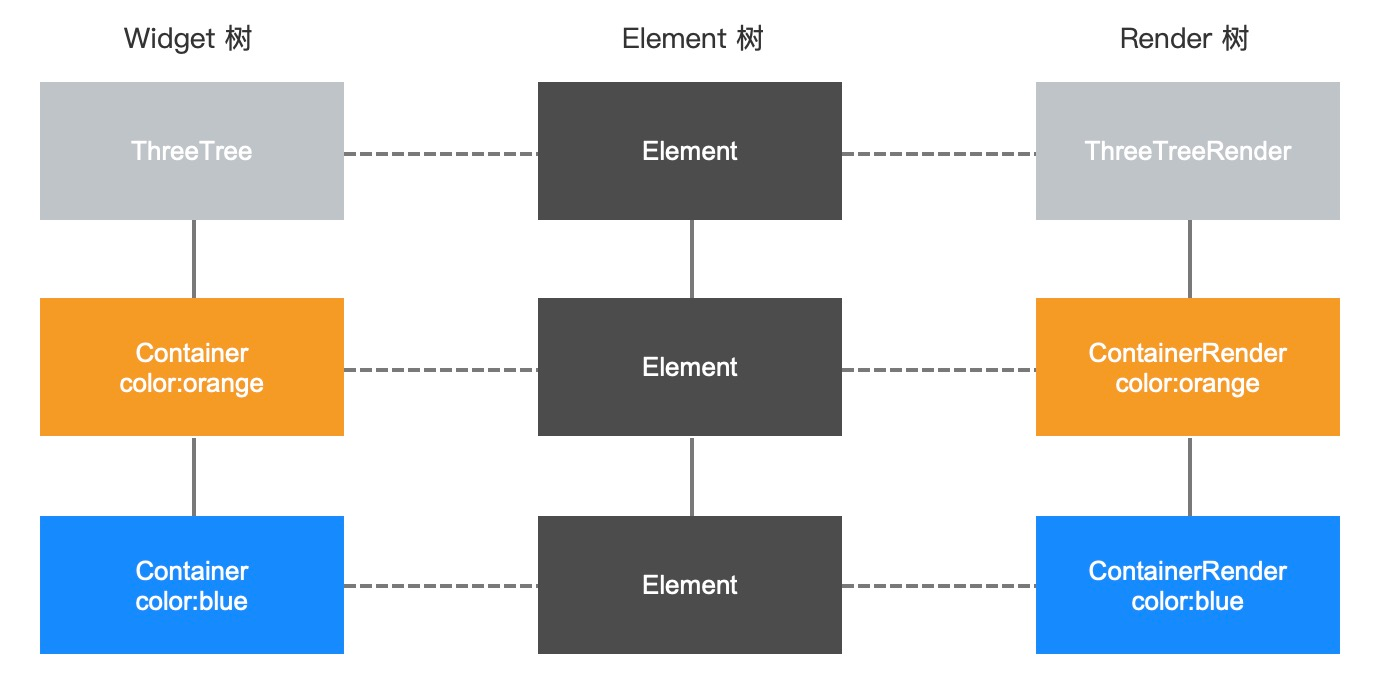

注意这三个树，配置发生改变之后，Element和RenderObject实例没有发生变化。

上面这个过程是非常快的，因为Widget的不变性和轻量级使得他能快速的创建，这个过程中那些重量级的RenderObject则是保持不变的，直到与其相对应类型的Widget从Widget树中被移除。

当Widget的类型发生改变时

class ThreeTree extends StatelessWidget {@overrideWidget build(BuildContext context) {return Container(color: Colors.orange,child: FlatButton(onPressed: () {},child: Text('三棵树'),),);}
}

和刚才流程一样，Flutter会从新Widget树的顶端向下遍历，与原有树中的Widget类型进行对比。

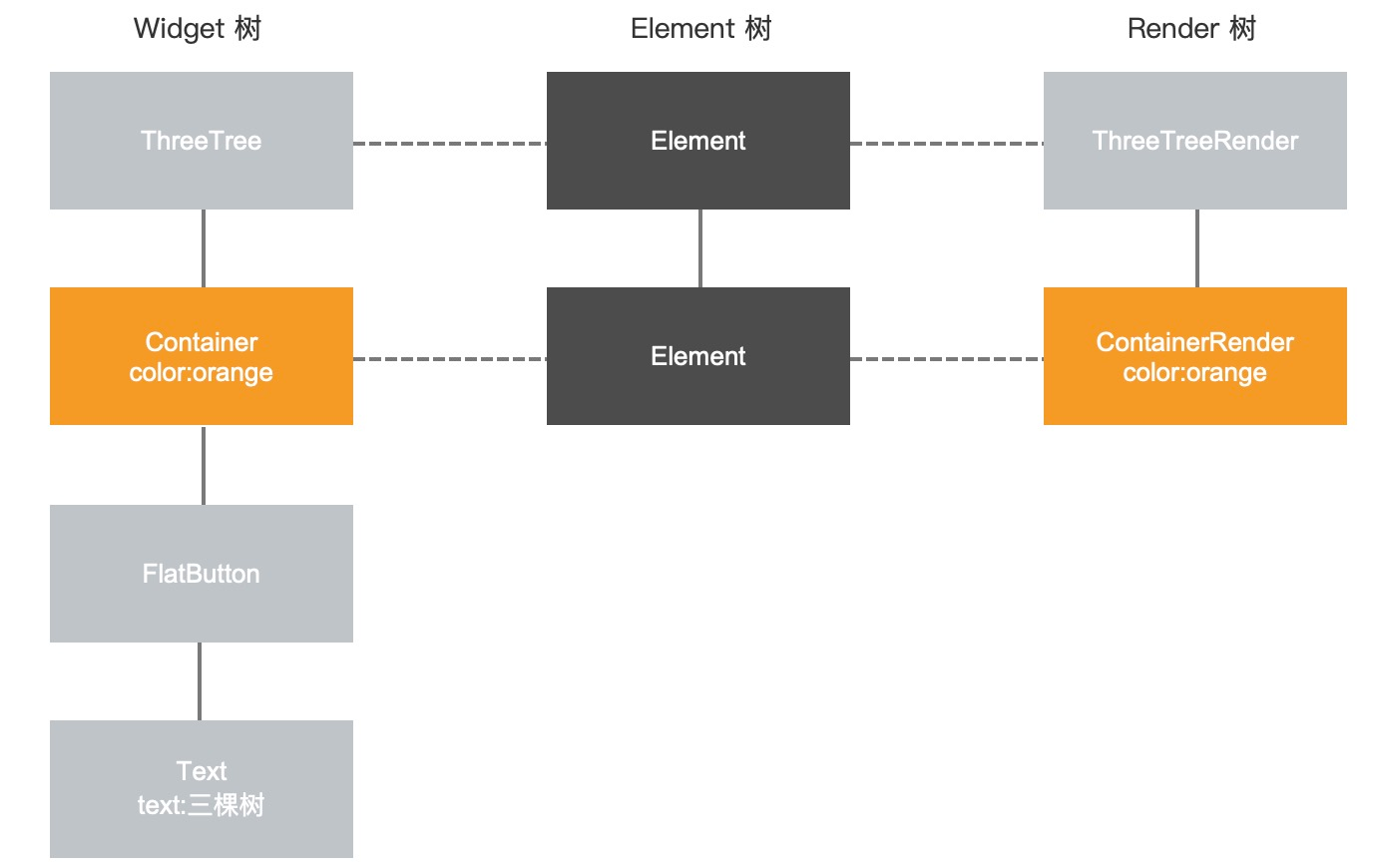

因为FlatButton的类型与Element树中相对应位置的Element的类型不同，Flutter将会从各自的树上删除这个Element和相对应的ContainerRender，然后Flutter将会重建与FlatButton相对应的Element和RenderObject。

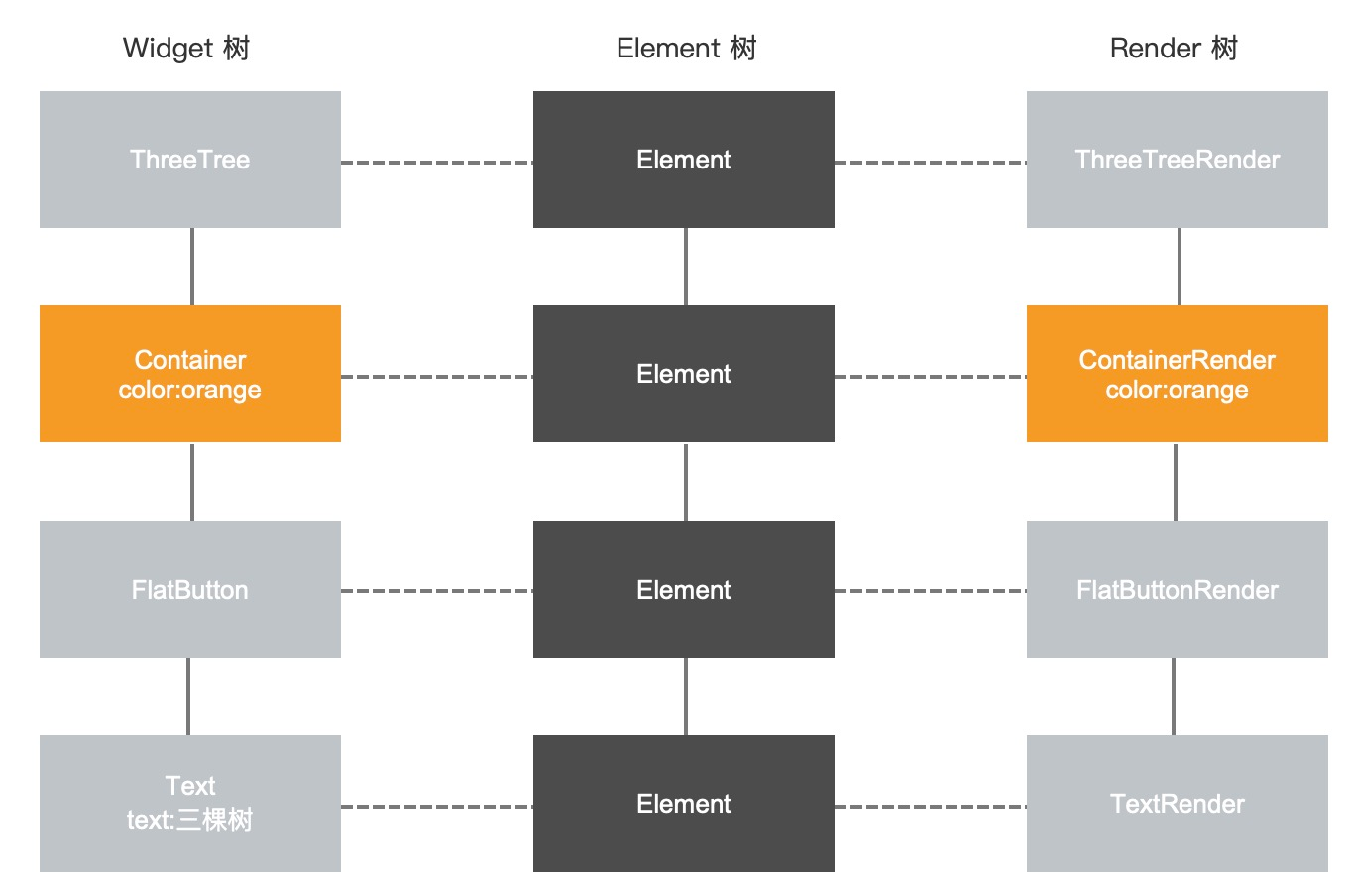

当新的RenderObject树被重建后将会计算布局，然后绘制在屏幕上面。Flutter内部使用了很多优化方法和缓存策略来处理，所以你不需要手动来处理这些。

以上便是Flutter的能够实现高效渲染的奥秘所在，可以看出Flutter利用了三棵树很巧妙的解决的性能的问题。
