参考设置厚度参数：

2层板的设置有：

2层板---1.6mm 板厚设置

铜厚 1 oz=0.035mm  or   2 oz=0.07mm

2层板---1.0mm 板厚设置

铜厚 1 oz=0.035mm

2层板---1.2mm 板厚设置

铜厚 1 oz=0.035mm

2层板---2.0mm 板厚设置

铜厚 1 oz=0.035mm  or   2 oz=0.07mm

2层板---0.8mm 板厚设置

铜厚 1 oz=0.035mm

2层板---0.6mm 板厚设置

铜厚 1 oz=0.035mm

2层板---0.4mm 板厚设置

铜厚 1 oz=0.035mm

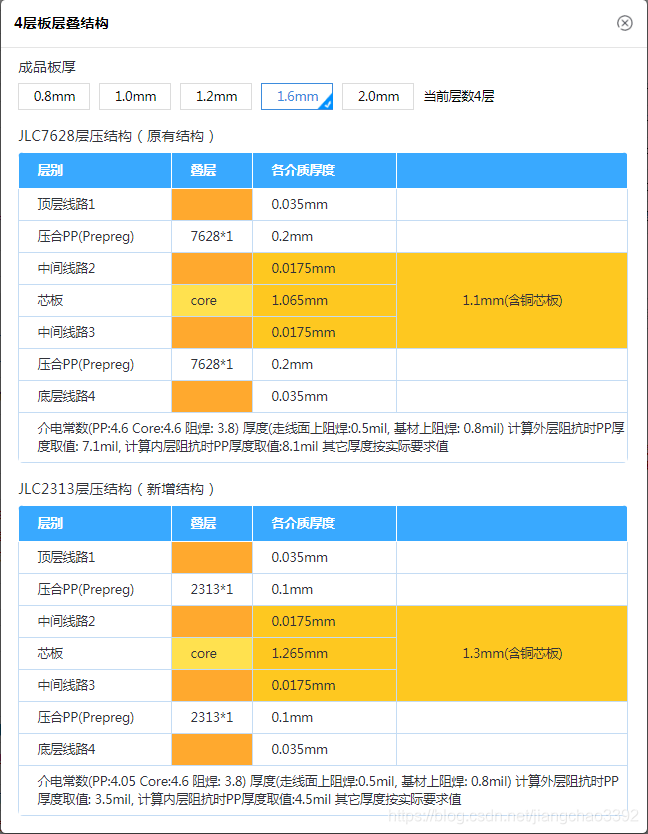

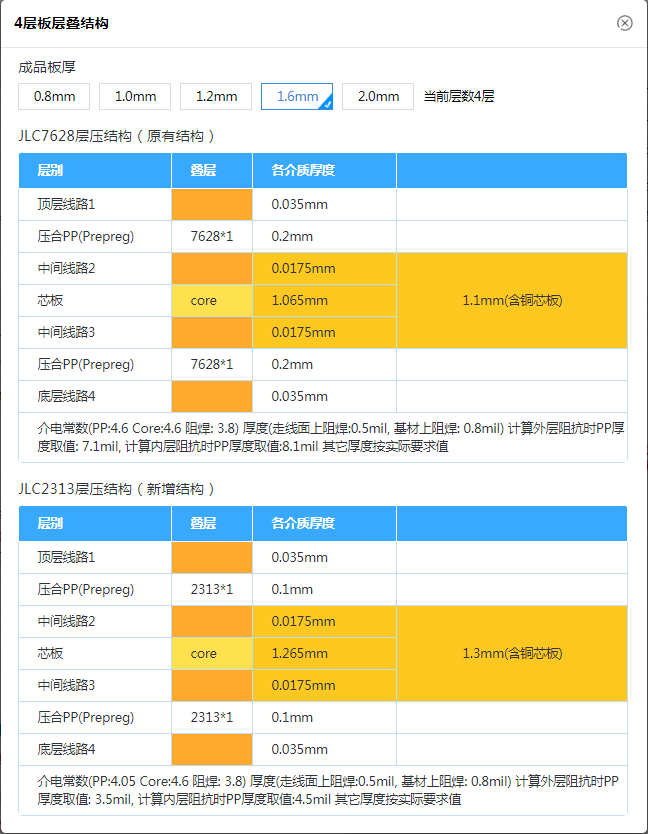

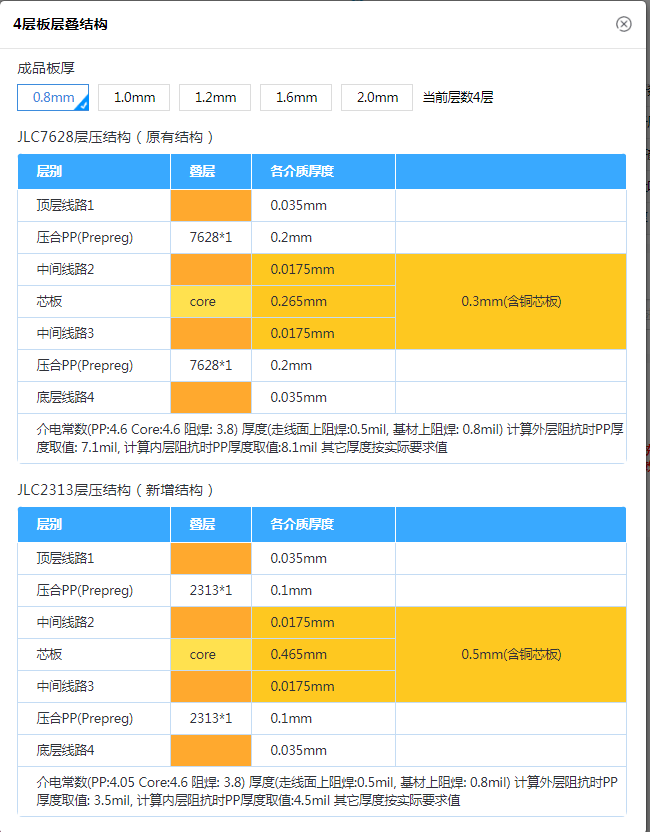

4层板---1.6mm 板厚设置

一般默认：

外层铜厚 1oz =0.035mm

内层铜厚 0.5oz =0.0175mm

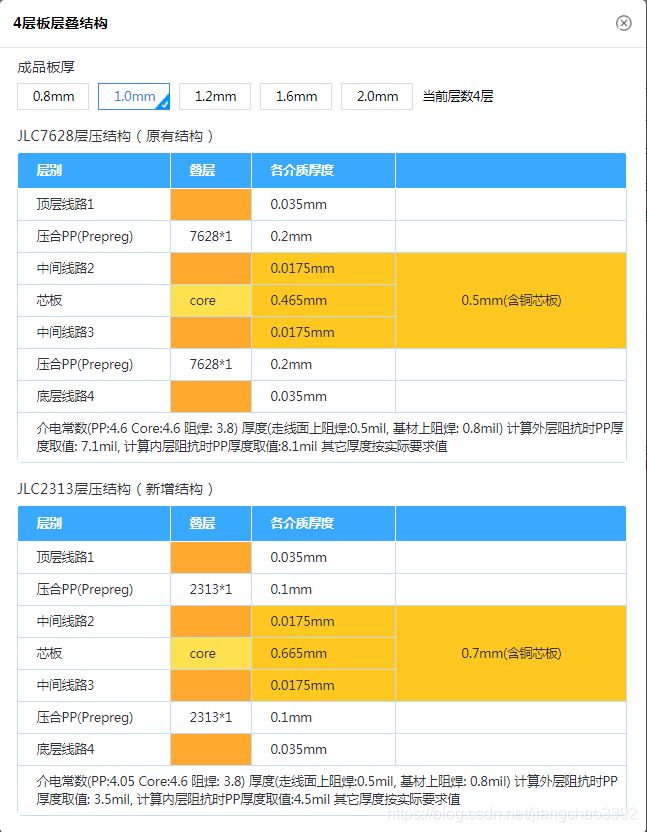

4层板---1.0mm 板厚设置

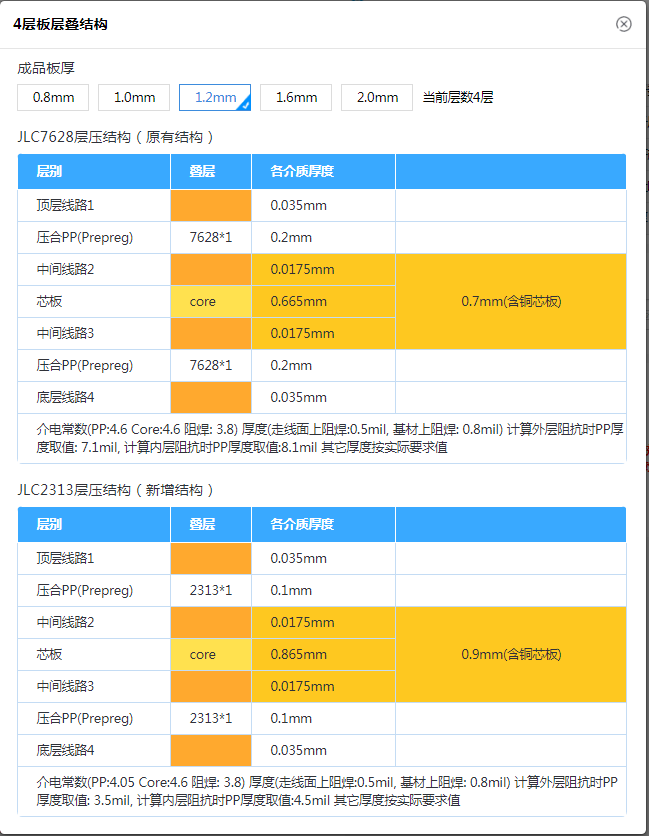

4层板---1.2mm 板厚设置

4层板---1.2mm 板厚设置

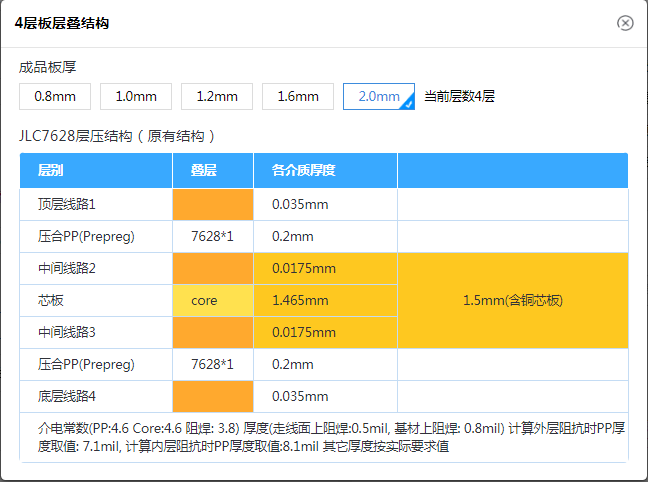

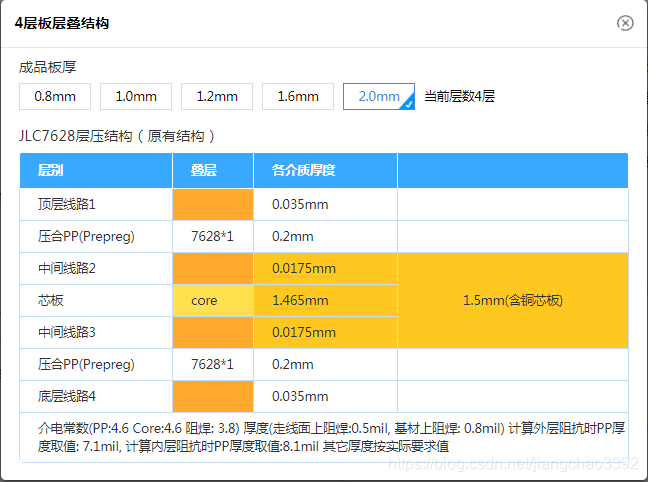

4层板---2.0mm 板厚设置

Allegro设置

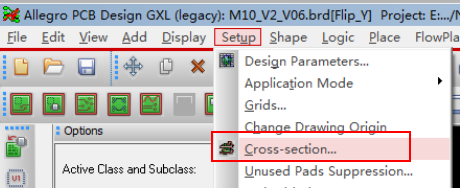

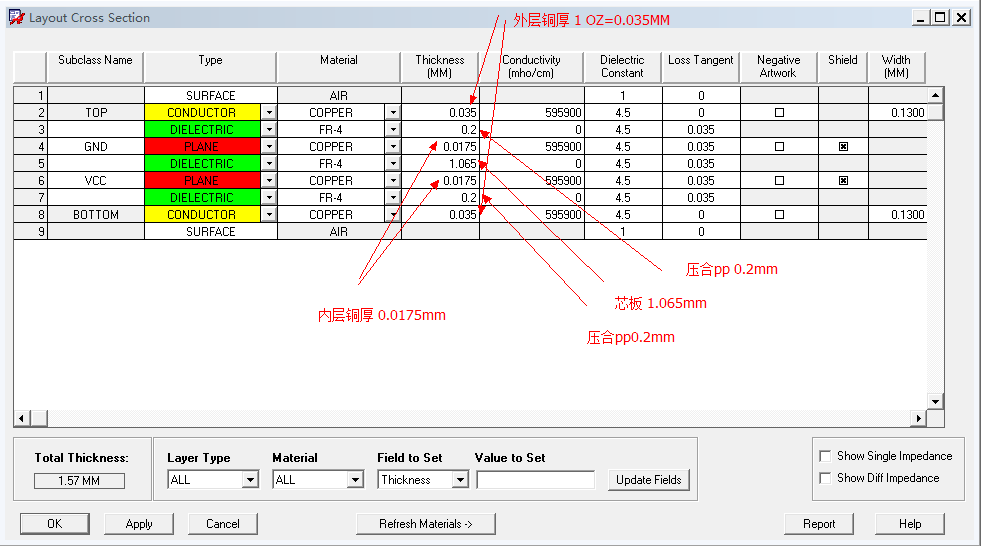

 Setup ——>  Cross section

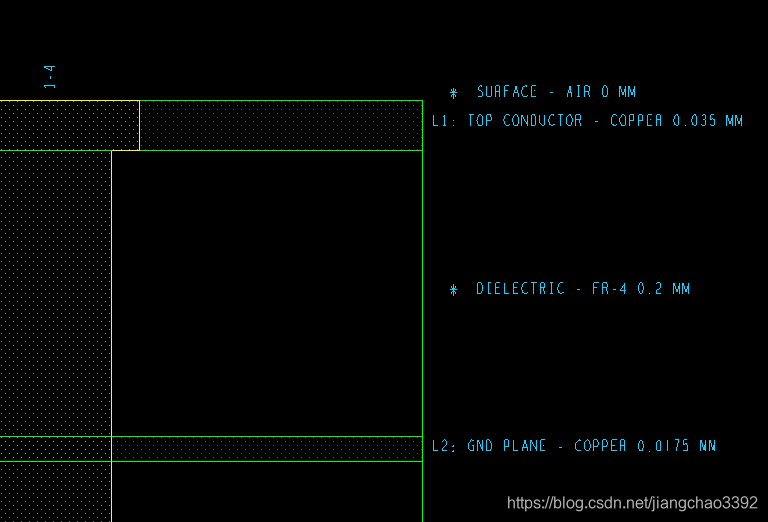

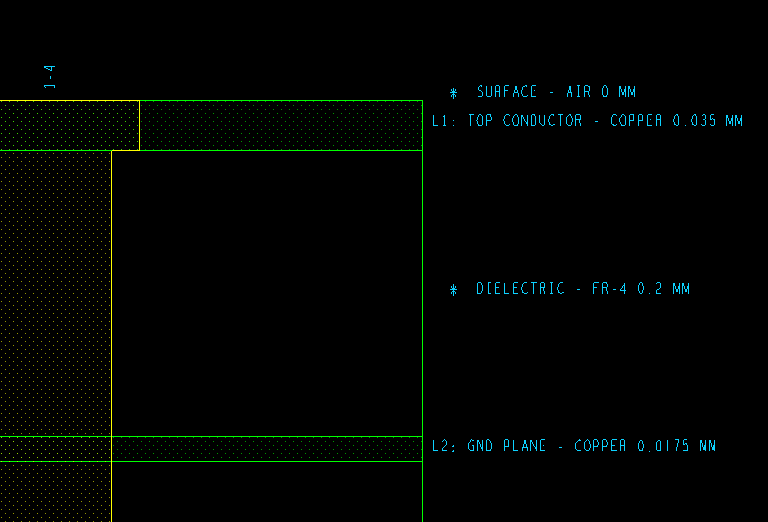

4层板： 1.6mm板厚

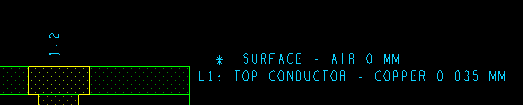

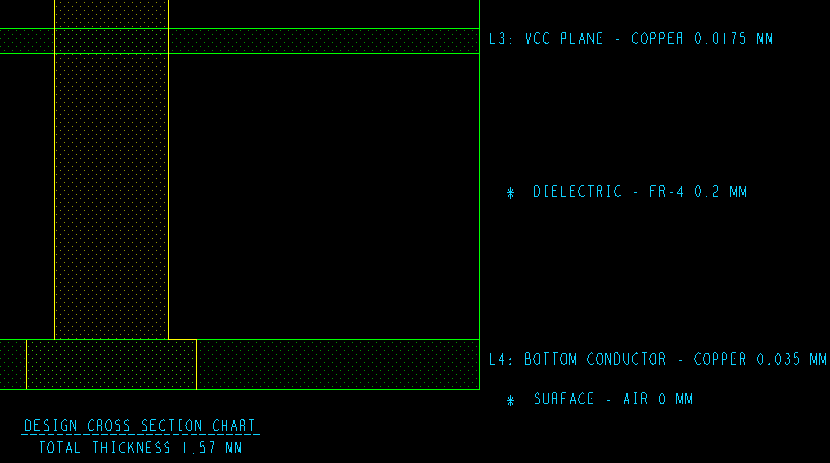

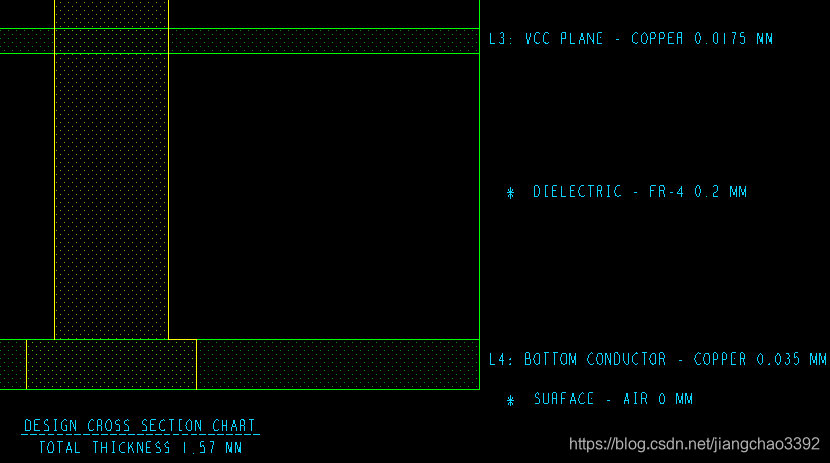

Allegro 放置 板层信息

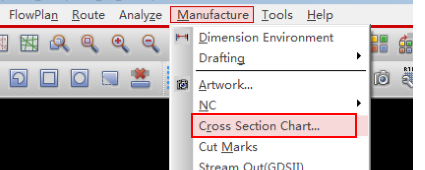

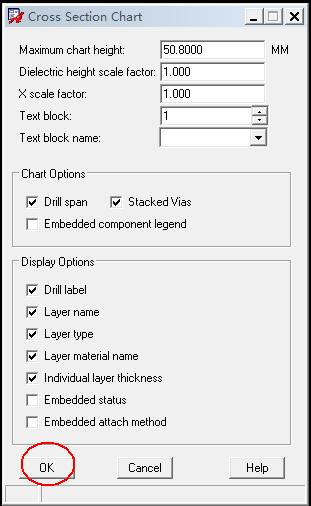

Manufacture ——>Cross Section chart:

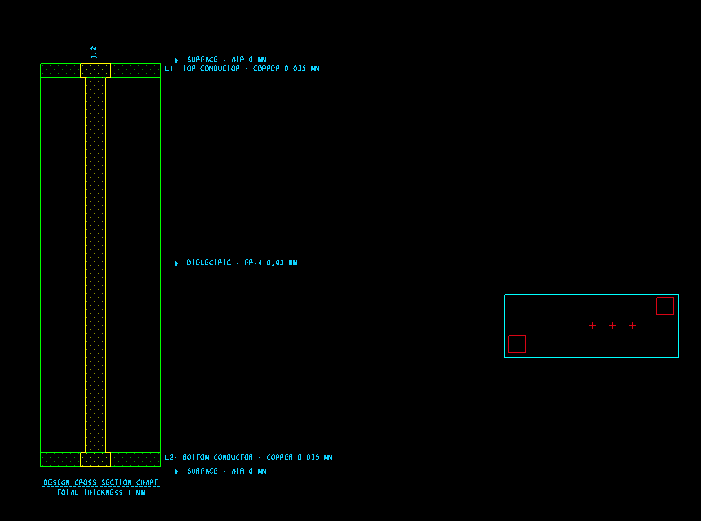

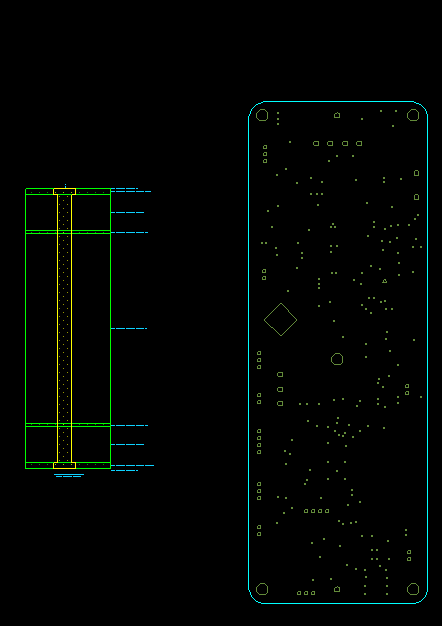

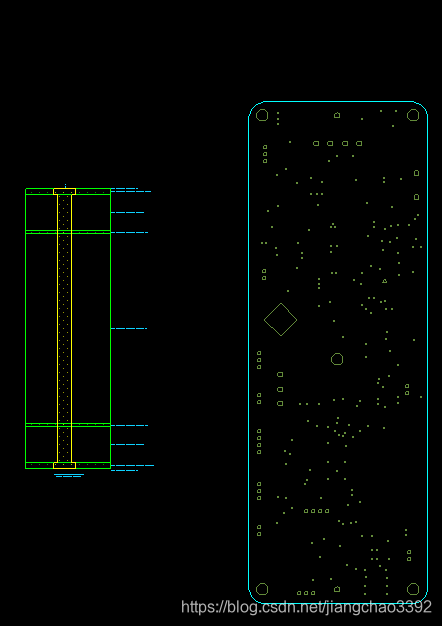

在板的旁边放置板层信息：

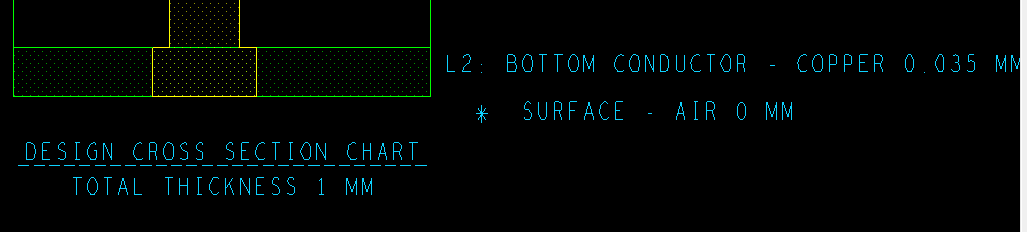

各板层的详细厚度：

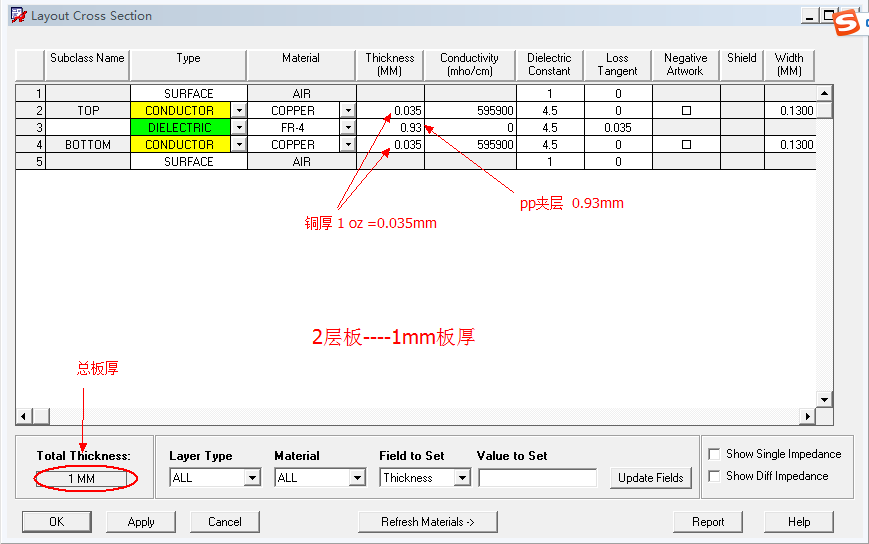

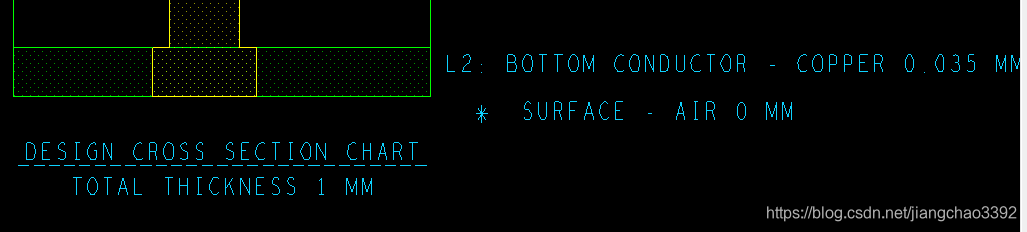

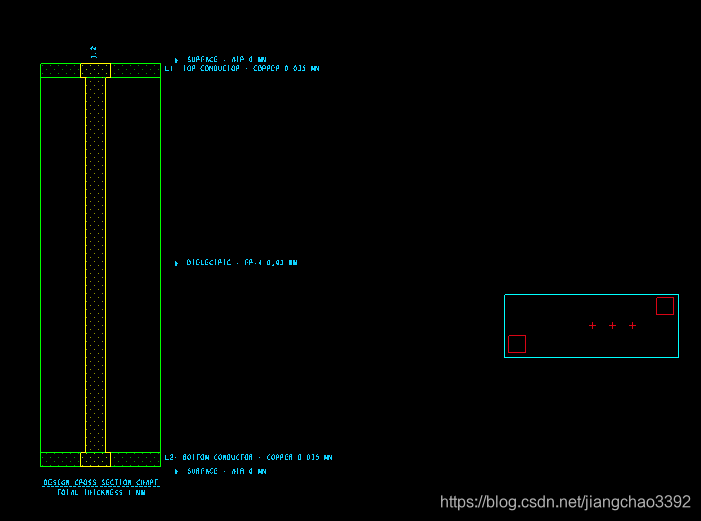

2层板： 1.0mm板厚

一般这个板层信息放置在 光绘 DRILL 栏， 和钻孔信息放置在一起。
