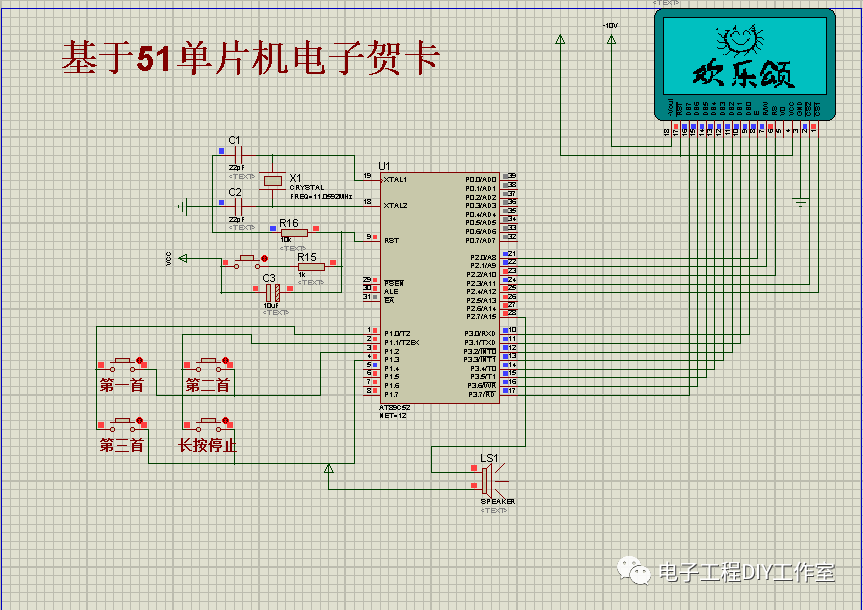

基于51单片机电子贺卡图片显示Proteus仿真
资料编号：191
功能介绍

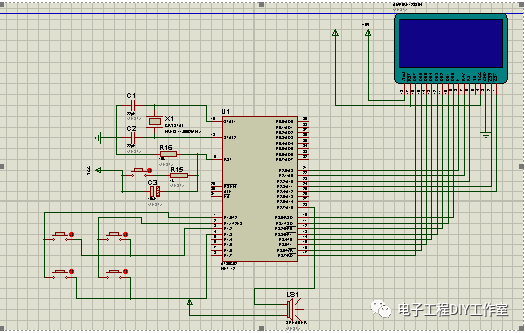

单片机为核心元件，P1口低四位作为矩阵键盘的控制引脚，通过按键控制进行相应曲目切换与停止。单片机内部的定时器/计数器使P2.7输出一系列不同频率的脉冲控制音调的变化，蜂鸣器连接P2.7实现发声。P3口连接AMPIRE128*64的数据输入输出引脚。每当进行曲目切换时便执行相应显示函数使屏幕显示图片。如图3.1，
图3.1
3.2 键盘控制
本设计采用2*2矩阵键盘控制相应曲目播放，每个按键进行实时扫描以检测是否有按键按下。三个按键控制曲目切换，一个按键控制停止曲目播放。如图3.2，
图3.2
3.3 发声装置
通过单片机定时器/计数器使P2.7输出一系列不同频率的脉冲控制音调高低与延时函数控制节拍，使用蜂鸣器放出乐曲。如图3.3，
图3.3
3.4 显示装置

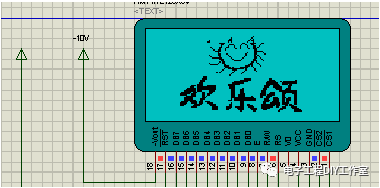

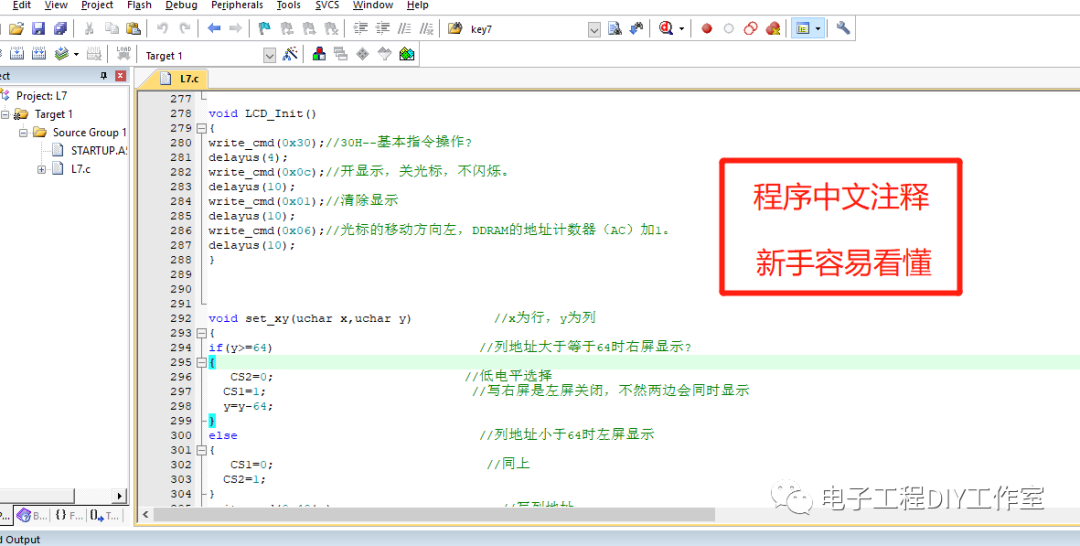

通过AMPIRE128*64显示对应曲目图片，液晶模块显示汉字方法：使用图形液晶模块以点阵形式来显示汉字和图形，每8个点组成1个字节，每个点用一个二进制位表示，存1的点显示时在屏上显示一个亮点，存0的点则在屏上不显示，在液晶屏上竖向8个点为1个字节数据，通过字模提取软件按照先左后右，先上后下倒序的方式对汉字进行字模提取。如图3.4，
功能介绍
单片机为核心元件，P1口低四位作为矩阵键盘的控制引脚，通过按键控制进行相应曲目切换与停止。单片机内部的定时器/计数器使P2.7输出一系列不同频率的脉冲控制音调的变化，蜂鸣器连接P2.7实现发声。P3口连接AMPIRE128*64的数据输入输出引脚。每当进行曲目切换时便执行相应显示函数使屏幕显示图片。如图3.1，
图3.1
3.2 键盘控制
本设计采用2*2矩阵键盘控制相应曲目播放，每个按键进行实时扫描以检测是否有按键按下。三个按键控制曲目切换，一个按键控制停止曲目播放。如图3.2，
图3.2
3.3 发声装置
通过单片机定时器/计数器使P2.7输出一系列不同频率的脉冲控制音调高低与延时函数控制节拍，使用蜂鸣器放出乐曲。如图3.3，
图3.3
3.4 显示装置
通过AMPIRE128*64显示对应曲目图片，液晶模块显示汉字方法：使用图形液晶模块以点阵形式来显示汉字和图形，每8个点组成1个字节，每个点用一个二进制位表示，存1的点显示时在屏上显示一个亮点，存0的点则在屏上不显示，在液晶屏上竖向8个点为1个字节数据，通过字模提取软件按照先左后右，先上后下倒序的方式对汉字进行字模提取。如图3.4，
源文件分享下载链接：
https://mp.weixin.qq.com/s/4RPaKM9ORXeJmCCN11vnWw
