趣谈网络原理

第一模块四知识点：（这里得靠引子，我自然不可能想出来，就按极客来）

首先，通过前面的学习我们知道了，如果需要和其它电脑通讯，那么我们必须有一个通讯地址，即为我们的网卡配置一个IP地址。

这里直接列出极客的两种方法：

1、ifconfig

$ sudo ifconfig eth1 10.0.0.1/24
$ sudo ifconfig eth1 up

2、ip addr

$ sudo ip addr add 10.0.0.1/24 dev eth1
$ sudo ip link set up eth1

注意:
1、在配置前，先ifconfig或者ip addr打印一下，查看网卡的名称，例如我的网卡只有eth0和lo，按照上面的eth1自然不行，而且在设置前最好先记下以前的IP，配错了也可以改回来

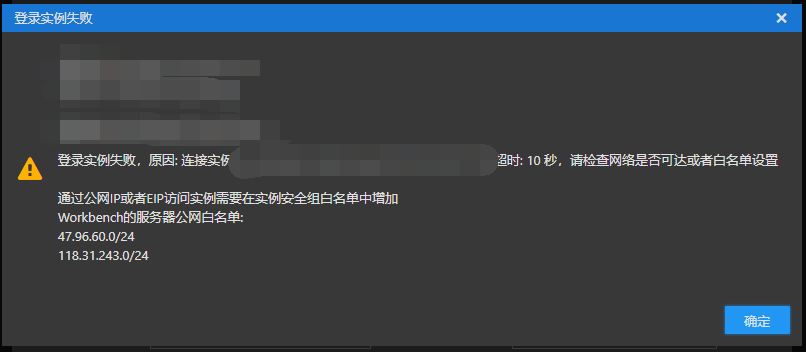

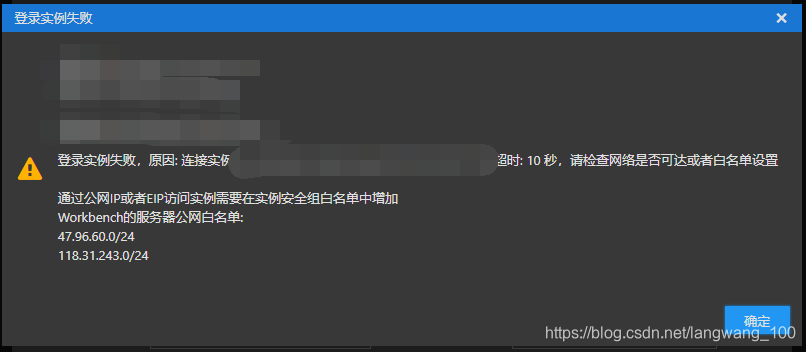

2、如果是服务器，千万不要尝试，否则，输入sudo ifconfig eth1 10.0.0.1/24之后，服务器无法结束执行，当你重新登陆时会产生以下报错：

（这里不得不吐槽一下，我为了能给位读者有更好的阅读体验，自然得自己试试这些代码，然后，我的服务器改了之后，直接无法登陆，我的设置是这样的：

sudo ifconfig eth0 16.158.23.6

望大佬读者可以帮忙解决，不然我这个服务器就废了，太难受了 T~T
）

这里我只想骂马扁子，读者猜猜马扁子怎么说的？

你可能会问了，自己配置这个自由度太大了吧，我是不是配置什么都可以？如果配置一个和谁都不搭边的地址呢？例如，旁边的机器都是 192.168.1.x，我非得配置一个16.158.23.6，会出现什么现象呢？


不会出现任何现象，就是包发不出去呗

我靠！！！这是不会有任何现象吗？

通过艰难万险，我还是只能动用重启秘籍，然后，一切都好了，再次ifconfig，先前设置的没有生效，IP地址又变成了以前的。

望大佬读者可以帮忙解决，我确实不知道为什么会恢复，太难受了 T~T

经过上面的下插曲，我已经浪费了足足两个小时，难受，接下来继续

接下来讨论，为什么包发不出去？

(这里由于菜鸟配置无法成功，所以只能以极客时间来了)

192.168.1.6 就在你这台机器的旁边，甚至是在同一个交换机上，而你把机器的地址设为了16.158.23.6。在这台机器上，你企图去 ping192.168.1.6，你觉得只要将包发出去，同一个交换机的另一台机器马上就能收到，对不对？

可是 Linux 系统不是这样的，它没你想得那么智能。你用肉眼看到那台机器就在旁边，它则需要根据自己的逻辑进行处理。还记得我们在第二节说过的原则吗？只要是在网络上跑的包，都是完整的，可以有下层没上层，绝对不可能有上层没下层。

所以，你看着它有自己的源 IP 地址 16.158.23.6，也有目标 IP 地址 192.168.1.6，但是包发不出去，这是因为 MAC 层还没填。

自己的 MAC 地址自己知道，这个容易。但是目标 MAC 填什么呢？是不是填 192.168.1.6这台机器的 MAC 地址呢？

当然不是。Linux 首先会判断，要去的这个地址和我是一个网段的吗，或者和我的一个网卡是同一网段的吗？只有是一个网段的，它才会发送 ARP 请求，获取 MAC 地址。如果发现不是呢？Linux 默认的逻辑是，如果这是一个跨网段的调用，它便不会直接将包发送到网络上，而是企图将包发送到网关。

如果你配置了网关的话，Linux 会获取网关的 MAC 地址，然后将包发出去。对于192.168.1.6 这台机器来讲，虽然路过它家门的这个包，目标 IP 是它，但是无奈 MAC 地址不是它的，所以它的网卡是不会把包收进去的。

如果没有配置网关呢？那包压根就发不出去。

如果将网关配置为 192.168.1.6 呢？不可能，Linux 不会让你配置成功的，因为网关要和当前的网络至少一个网卡是同一个网段的，怎么可能 16.158.23.6 的网关是 192.168.1.6呢？

所以，当你需要手动配置一台机器的网络 IP 时，一定要好好问问你的网络管理员。如果在机房里面，要去网络管理员那里申请，让他给你分配一段正确的 IP 地址。当然，真正配置的时候，一定不是直接用命令配置的，而是放在一个配置文件里面 。不同系统的配置文件格式不同，但是无非就是 CIDR、子网掩码、广播地址和网关地址。

动态主机配置协议（DHCP）

配置了 IP 之后一般不能变的，配置一个服务端的机器还可以，但是如果是客户端的机器呢？我抱着一台笔记本电脑在公司里走来走去，或者白天来晚上走，每次使用都要配置 IP 地址，那可怎么办？还有人事、行政等非技术人员，如果公司所有的电脑都需要 IT 人员配置，肯定忙不过来啊。那我们然后解决？

因此，我们需要有一个自动配置的协议，也就是称动态主机配置协议（Dynamic Host Configuration Protocol），简称DHCP。

有了这个协议，网络管理员就轻松多了。他只需要配置一段共享的 IP 地址。每一台新接入的机器都通过 DHCP 协议，来这个共享的 IP 地址里申请，然后自动配置好就可以了。等人走了，或者用完了，还回去，这样其他的机器也能用。

如果是数据中心里面的服务器，IP 一旦配置好，基本不会变，这就相当于买房自己装修。DHCP 的方式就相当于租房。你不用装修，都是帮你配置好的。你暂时用一下，用完退租就可以了。

接下来就是如何解析DHCP呢？

当一台设备第一次来到一个网段内时，其并没有IP地址，有的只是自己的MAC地址，这时候把它想象成一个新来一个班级的学生，你虽然有自己的身份证，但是别人却并不认识你，更不可能都去抢你身份证来看，这时候就是你要自我介绍了，大喊道，我的MAC地址是XXXX，我需要一个座位，而这一喊，我们称之为——DCHP Discover.

新来的机器使用 IP 地址 0.0.0.0（所有未知主机和网络一般都是这个地址）发送了一个广播包，目的 IP 地址为 255.255.255.255（受限广播，它不被路由发送，但会被送到相同物理网络段上的所有主机）广播包封装了 UDP，UDP 封装了 BOOTP。其实 DHCP 是 BOOTP 的增强版，但是如果你去抓包的话，很可能看到的名称还是 BOOTP 协议。（这里UDP不理解暂时不用去管）

在这个广播包里面，新人大声喊：我是新来的（Boot request），我的 MAC 地址是XXXX，我还没有 IP，谁能给租给我个 IP 地址！

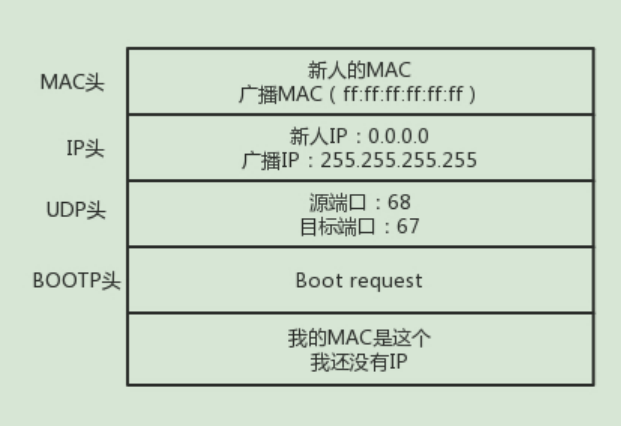

DHCP Discover格式是这样的：

这里67是用来接收下级客户请求分配IP的端口，68是向客户发请求成功或失败回应的端口。

如果一个网络管理员在网络里面配置了DHCP Server的话，这个DHCP Servser就相当于这些 IP 的管理员。他立刻能知道来了一个“新人”。这个时候，我们可以体会 MAC 地址唯一的重要性了。当一台机器带着自己的 MAC 地址加入一个网络的时候，MAC 是它唯一的身份，如果连这个都重复了，就没办法配置了。（这里可以和刚才一样理解，如果不是新同学，在班上大喊，我是XXXX，我需要一个位置，班长/老师是不会管的）

只有 MAC 唯一，IP 管理员才能知道这是一个新人，需要租给它一个 IP 地址，这个过程我们称为DHCP Offer。同时，DHCP Server 为此客户保留为它提供的 IP 地址，从而不会为其他 DHCP 客户分配此 IP 地址。

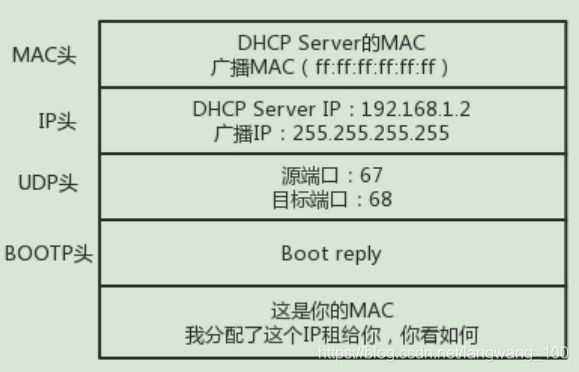

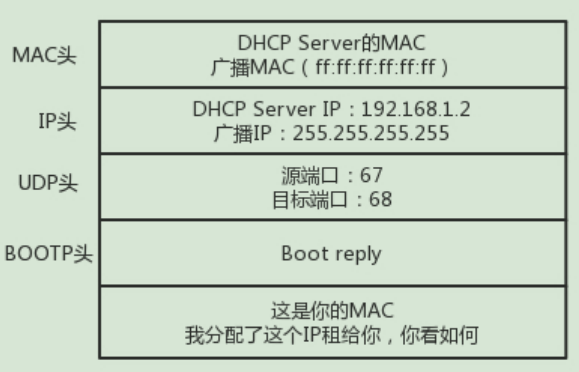

回应（DHCP Offer）的格式是这样的：

DHCP Server 仍然使用广播地址作为目的地址，因为，此时请求分配 IP 的新人还没有自己的 IP。DHCP Server 回复说，我分配了一个可用的 IP 给你，你看如何？除此之外，服务器还发送了子网掩码、网关和 IP 地址租用期等信息。

新来的机器很开心，它的“吼”得到了回复，并且有人愿意租给它一个 IP 地址了，这意味着它可以在网络上立足了。当然更令人开心的是，如果有多个 DHCP Server，这台新机器会收到多个 IP 地址，简直受宠若惊。（就像，新来的同学喊完之后，发现很多同学旁边都有空位，而且还有美女旁边有空位）

它会选择其中一个 DHCP Offer，一般是最先到达的那个，并且会向网络发送一个 DHCP Request 广播数据包，包中包含客户端的 MAC 地址、接受的租约中的 IP 地址、提供此租约的 DHCP 服务器地址等，并告诉所有 DHCP Server 它将接受哪一台服务器提供的 IP 地址，告诉其他 DHCP 服务器，谢谢你们的接纳，并请求撤销它们提供的 IP 地址，以便提供给下一个 IP 租用请求者。（就像，新同学自然不好意思拒绝第一个给他空座的同学，如果几个一起给，他自然会选择自己最想坐的地方，选好位置后，自然就会再向全班大喊，我是XXXX，我已经得到了XXX给我的位置，这个位置在哪里，我会在什么时段坐，谢谢大家热情，请留好你们的空位，迎接下一个新同学）

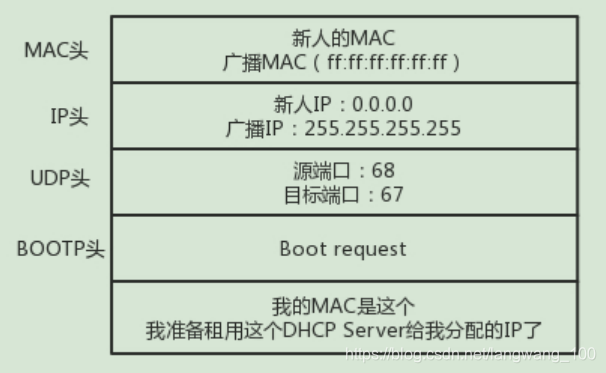

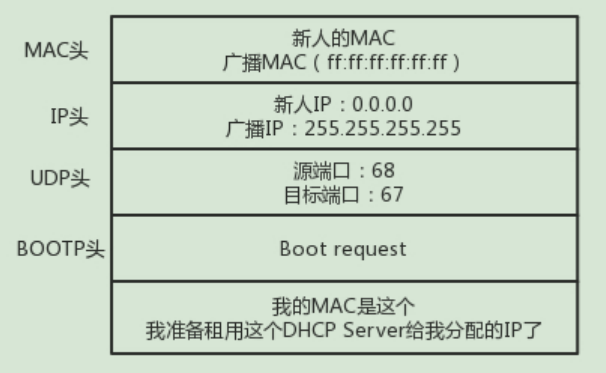

DHCP Request的格式为：

此时，由于还没有得到 DHCP Server 的最后确认，客户端仍然使用 0.0.0.0 为源 IP 地址、255.255.255.255 为目标地址进行广播，因为还需要告诉其它DHCP Server ，自己选择了谁，在哪里，用多久。在 BOOTP 里面，接受某个 DHCP Server 的分配的 IP。

当 DHCP Server 接收到客户机的 DHCP request 之后，会广播返回给客户机一个 DHCP ACK 消息包，表明已经接受客户机的选择，并将这一 IP 地址的合法租用信息和其他的配置信息都放入该广播包，发给客户机，欢迎它加入网络大家庭。

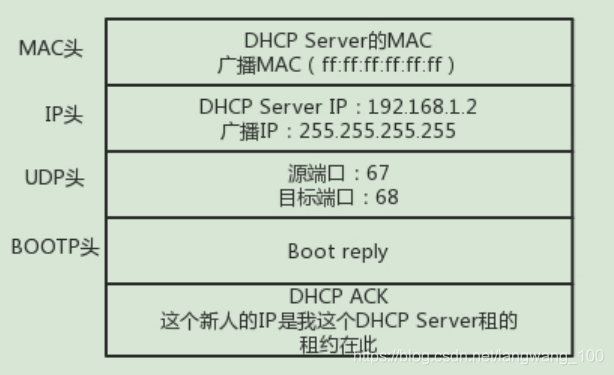

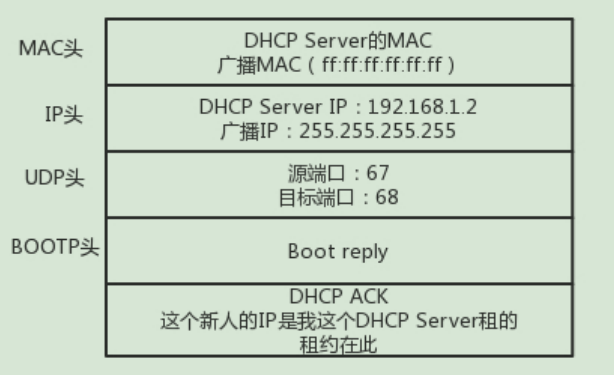

DHCP ACK格式为：

最终租约达成的时候，还是需要广播一下，让大家都知道。(即，先让新同学坐自己旁边的这个同学没有改变主意，所以也得向大家说一声，我已经接受新同学坐我旁边了，请大家欢迎)

IP 地址的收回和续租

这个回收和续租，感觉还是极客的老师的租房比较好理解，这里就继续使用了。

IP地址给你之后，就像租了一个房子（不用和上面的同学找位置联系起来，这就当是另一个知识点，为了方便理解，所以比作租房子，其实感觉联系起来也差不多）

如果不用的话，收回就收回了。就像你租房子一样，如果还要续租的话，不能到了时间再续租，而是要提前一段时间给房东说。DHCP 也是这样。

客户机会在租期过去 50% 的时候，直接向为其提供 IP 地址的 DHCP Server 发送 DHCP request 消息包。客户机接收到该服务器回应的 DHCP ACK 消息包，会根据包中所提供的新的租期以及其他已经更新的 TCP/IP 参数，更新自己的配置。这样，IP 租用更新就完成了。

接下来就是PXE了，如果对云计算感兴趣的读者可以继续，不感兴趣的可以就此止步！！！

DHCP 协议大部分人都知道，但是其实里面隐藏着一个细节，很
多人可能不会去注意。接下来，我就讲一个有意思的事情：网络管理员不仅能自动分配 IP地址，还能帮你自动安装操作系统！

预启动执行环境（PXE）

普通的笔记本电脑，一般不会有这种需求。因为你拿到电脑时，就已经有操作系统了，即便你自己重装操作系统，也不是很麻烦的事情。但是，在数据中心里就不一样了。数据中心里面的管理员可能一下子就拿到几百台空的机器，一个个安装操作系统，会累死的。

所以管理员希望的不仅仅是自动分配 IP 地址，还要自动安装系统。装好系统之后自动分配IP 地址，直接启动就能用了，这样当然最好了！

这事儿其实仔细一想，还是挺有难度的。安装操作系统，应该有个光盘吧。数据中心里不能用光盘吧，想了一个办法就是，可以将光盘里面要安装的操作系统放在一个服务器上，让客户端去下载。但是客户端放在哪里呢？它怎么知道去哪个服务器上下载呢？客户端总得安装在一个操作系统上呀，可是这个客户端本来就是用来安装操作系统的呀？

其实，这个过程和操作系统启动的过程有点儿像。首先，启动BIOS。这是一个特别小的小系统，只能干特别小的一件事情。其实就是读取硬盘的 MBR 启动扇区，将 GRUB 启动起来；然后将权力交给 GRUB，GRUB 加载内核、加载作为根文件系统的 initramfs 文件；然后将权力交给内核；最后内核启动，初始化整个操作系统。

那我们安装操作系统的过程，只能插在 BIOS 启动之后了。因为没安装系统之前，连启动扇区都没有。因而这个过程叫做预启动执行环境（Pre-boot Execution Environment），简称PXE。

PXE 协议分为客户端和服务器端，由于还没有操作系统，只能先把客户端放在 BIOS 里面。当计算机启动时，BIOS 把 PXE 客户端调入内存里面，就可以连接到服务端做一些操作了。

首先，PXE 客户端自己也需要有个 IP 地址。因为 PXE 的客户端启动起来，就可以发送一个DHCP 的请求，让 DHCP Server 给它分配一个地址。PXE 客户端有了自己的地址，那它怎么知道 PXE 服务器在哪里呢？对于其他的协议，都好办，要么人告诉他。例如，告诉浏览器要访问的 IP 地址，或者在配置中告诉它；例如，微服务之间的相互调用。

但是 PXE 客户端启动的时候，啥都没有。好在 DHCP Server 除了分配 IP 地址以外，还可以做一些其他的事情。这里有一个 DHCP Server 的一个样例配置：

ddns-update-style interim;
ignore client-updates;
allow booting;
allow bootp;
subnet 192.168.1.0 netmask 255.255.255.0
{
option routers 192.168.1.1;
option subnet-mask 255.255.255.0;
option time-offset -18000;
default-lease-time 21600;
max-lease-time 43200;
range dynamic-bootp 192.168.1.240 192.168.1.250;
filename "pxelinux.0";
next-server 192.168.1.180;
}

按照上面的原理，默认的 DHCP Server 是需要配置的，无非是我们配置 IP 的时候所需要的 IP 地址段、子网掩码、网关地址、租期等。如果想使用 PXE，则需要配置 next-server，指向 PXE 服务器的地址，另外要配置初始启动文件 filename。

这样 PXE 客户端启动之后，发送 DHCP 请求之后，除了能得到一个 IP 地址，还可以知道PXE 服务器在哪里，也可以知道如何从 PXE 服务器上下载某个文件，去初始化操作系统。

解析 PXE 的工作过程

首先，启动 PXE 客户端。第一步是通过 DHCP 协议告诉 DHCP Server，我刚来，一穷二白，啥都没有。DHCP Server 便租给它一个 IP 地址，同时也给它 PXE 服务器的地址、启动文件 pxelinux.0。

其次，PXE 客户端知道要去 PXE 服务器下载这个文件后，就可以初始化机器。于是便开始下载，下载的时候使用的是 TFTP 协议。所以 PXE 服务器上，往往还需要有一个 TFTP 服务器。PXE 客户端向 TFTP 服务器请求下载这个文件，TFTP 服务器说好啊，于是就将这个文件传给它。

然后，PXE 客户端收到这个文件后，就开始执行这个文件。这个文件会指示 PXE 客户端，向 TFTP 服务器请求计算机的配置信息 pxelinux.cfg。TFTP 服务器会给 PXE 客户端一个配置文件，里面会说内核在哪里、initramfs 在哪里。PXE 客户端会请求这些文件。

最后，启动 Linux 内核。一旦启动了操作系统，以后就啥都好办了。

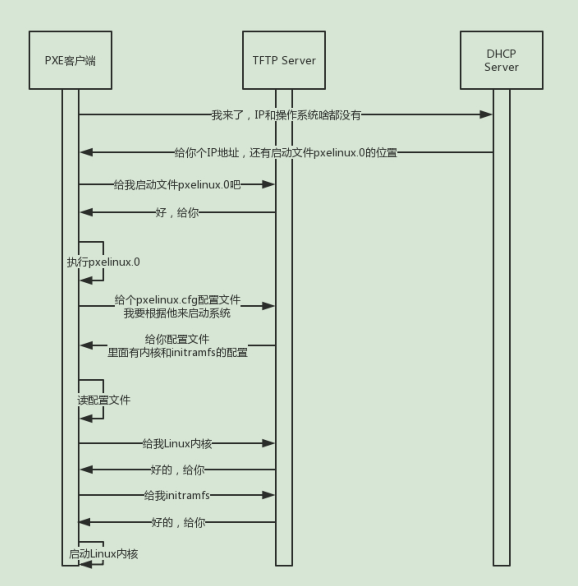

这里附上一个图解：
