ASEMI配电箱整流桥D55XT80

编辑-Z

首先ASEMI工程师为大家简单介绍一下D55XT80的电性参数：D55XT80，这款整流桥属于整流扁桥类别，其电性参数为55A800V。如此大的电性参数范围保证了该产品在55A大电流和800V高耐压的电路设计中可以长时间工作并保持足够的余量。

因此，这种扁平整流桥也是ASEMI迄今为止在大功率电器和配电箱中常用的整流桥。除了基本的电流电压参数外，整流桥的重要参数如下。当然，我们也可以通过以下参数的介绍来判断D55XT80整流桥的好坏。让我们来看看。

D55XT80参数描述

型号：D55XT80

封装：DXT-5

特性：配电箱整流桥

电性参数：55A  800V

正向电流(Io)：55A

正向电压(VF)：1.1V

浪涌电流Ifsm：550A

漏电流(Ir)：10uA

工作温度：-55~+150℃

引线数量：5

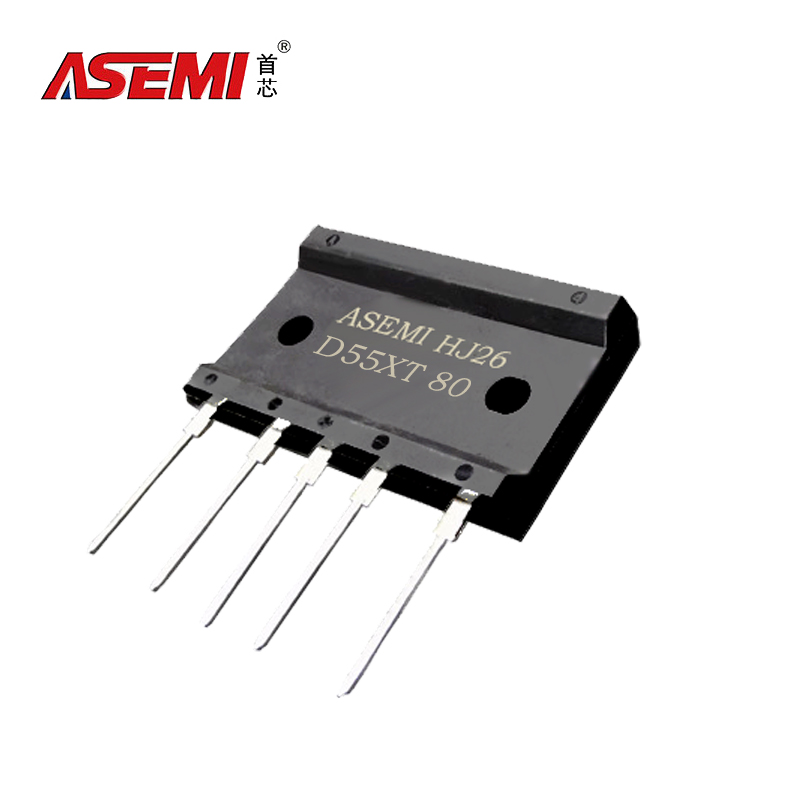

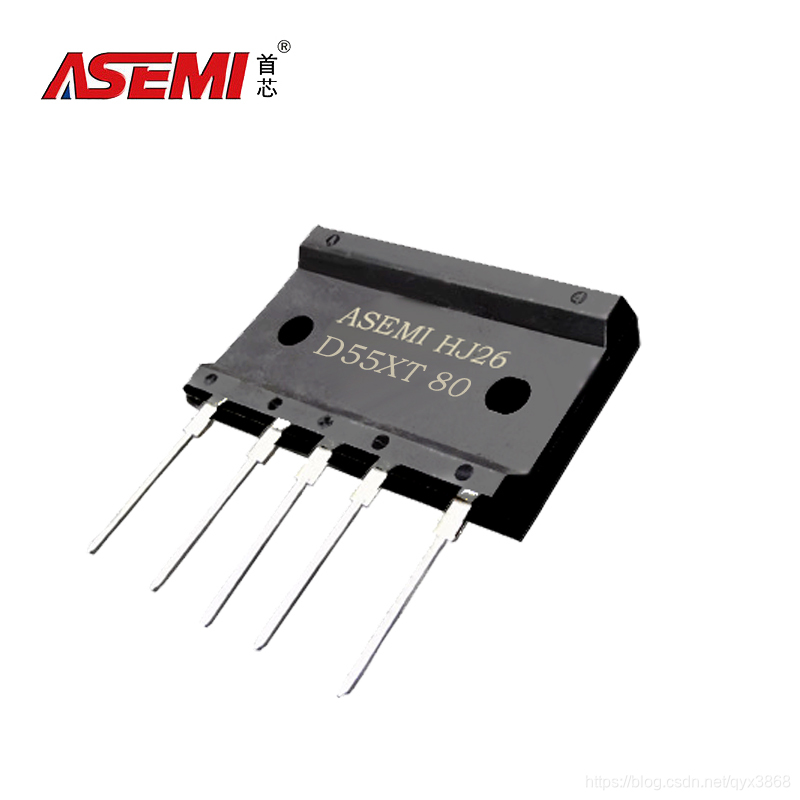

了解了产品的参数后，我们来看看这款整流桥的外观吧！

关于D55XT80的尺寸，比较重要的规格有：长度、厚度、脚距。这些数值与生产过程中的设备和工艺直接相关。一些劣质厂家没有生产实力，差别是千里之外。1mm的差距也会造成上机工过程中的误差，造成无法弥补的损失。

ASEMI 整流桥D55XT80配有专门研究和生产的薄铝散热片，一是具有良好的延展性，二是具有散热功能；这样可以防止温差过大影响塑料外壳的密封性，同时也保证了 GPP大芯片工作环境的稳定性，防止芯片长期上电运行因温度过高而损坏。
