在Zephyr RTOS中有设备驱动模型这个概念，触摸屏也是智能硬件中常见的一个交互硬件，为了让大家可以结合实例进一步了解Zephyr RTOS中设备驱动的使用，我们推出了《Zephyr触摸屏驱动实现教程》。

本次课程由聆思科技资深解决方案专家覃晓庆讲解，通过本课程我们将会了解：

• CSK6 + 触摸屏的基础使用
• Zephyr RTOS 下屏显与触摸驱动的原理
• 如何适配触摸屏驱动

通过这节课，大家在掌握嵌入式触摸屏驱动原理的同时，如果你手头恰好有触摸屏以及支持Zephyr RTOS的开发板，可以尝试将屏幕在开发板上适配运行起来。

实战中使用的是聆思命令行指令和sample实例，可以参考《聆思CSK6开发工具简介》进行一键部署。进行本文的学习前可以先进行《Zephyr设备树保姆级上手教程【下】》中编写LCD显示屏节点的实践。

CSK6 显示套件信息

显示屏型号：ST7789V
尺 寸：2.8寸
分辨率：320*240
触摸屏型号：FT5336

实现屏幕显示

相关文件

以下为配置相关的文件，文件的修改和使用可以参考视频解说

• CSK6 SDK中将显示模块定义为Display
• LCD显示屏Kconfig文件：csk6-sdk/zephyr/drivers/display/Kconfig.st7789v
• LCD显示屏设备树绑定文件：csk6-sdk/zephyr/dts/bindings/display/sitronix,st7789v.yaml
• LCD显示屏设备树配置文件：lvgl_demo/boards/csk6011a_nano.overlay
• LCD显示屏驱动文件：
  csk6-sdk/zephyr/drivers/display/display_st7789v.c
  csk6-sdk/zephyr/drivers/display/display_st7789v.h

驱动调用/配置

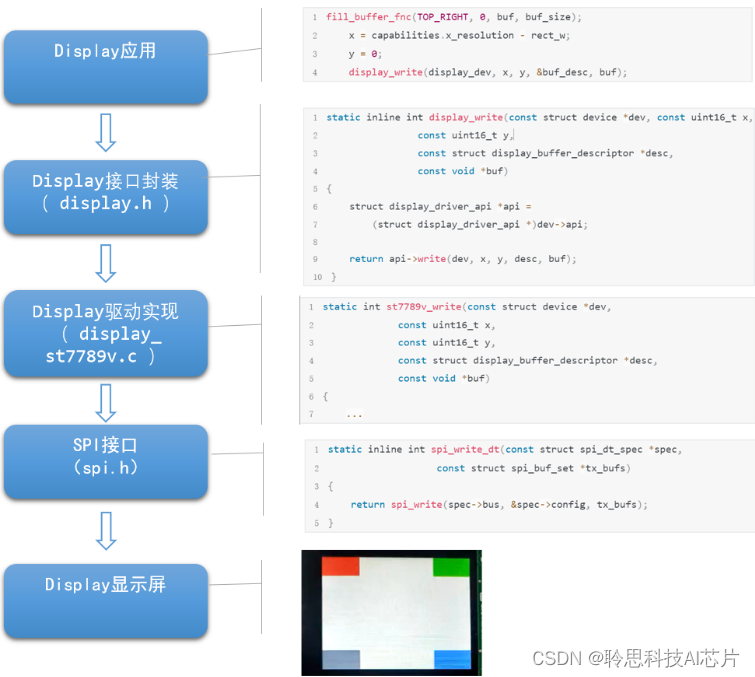

我们以应用层调用display_write接口写入颜色块数据到显示屏的实现过程为示例看驱动的调用流程。
显示屏的驱动中实现了display_driver_api接口，并通过Include/drivers/display.h封装调用接口供上层应用使用。

注意：

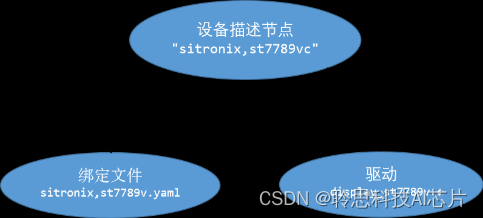

在csk6 sdk的drivers/display目录中可看到sdk已完成了ST7789V、ILI9844等型号屏显设备驱动的适配，开发者只需要在应用开发中完成驱动的配置即可使用显示屏功能。

实战创建Sample

CSK6 SDK提供了Display的sample，在这个Display例程中，主程序对显示屏进行了初始化，并依次展示简单图形的绘制和图形的动态灰度调整功能。
实战中使用的是聆思命令行指令，可以参考《聆思CSK6开发工具简介》进行一键部署

Sample的获取方式：lisa zep create
Sample路径：boards → csk6 → driver → display_kscan

进行ST7789V 显示屏SPI引脚定义：
1、打开display_kscan\boards\csk6011a_nano.overlay 文件；
2、将&pinctrl 的配置替换为以下内容后保存。

&csk6011a_nano_pinctrl{pinctrl_spi0_sclk_default: spi0_sclk_default {pinctrls = <&pinmuxb 1 6>;};pinctrl_spi0_mosi_default: spi0_mosi_default {pinctrls = <&pinmuxb 10 6>;};pinctrl_spi0_miso_default: spi0_miso_default {pinctrls = <&pinmuxa 17 6>;};pinctrl_spi0_cs_default: spi0_cs_default {pinctrls = <&pinmuxb 0 6>;};
};

验证配置：

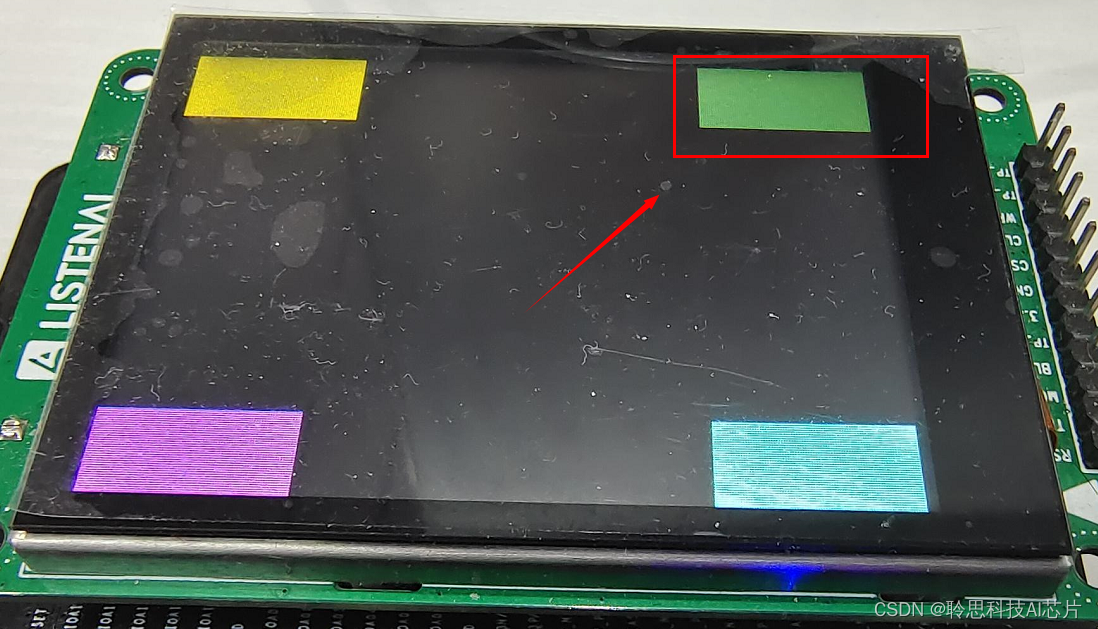

进入display_kscan目录，执行编译和烧录指令后可以看到如下界面，且右上角色块循环变化颜色
执行编译：lisa zep build -b csk6011a_nano
烧录指令：lisa zep flash

添加显示屏自定义驱动

在实际项目中我们可以把LCD屏的驱动放在应用项目中去维护，按以下几个步骤就可以实现。（详细讲解请见相关视频）

1.添加自定义LCD 屏的设备树绑定文件： sitronix,st7789v.yaml

2.在应用项目下增加自定义LCD 屏的驱动文件：
display_st7789v.c
display_st7789v.h

3.在应用项目下增加自定义LCD 屏的Kconfig文件：Kconfig

4.在CMakeLists.txt添加屏幕驱动的文件路径
list(APPEND ZEPHYR_EXTRA_MODULES
  ${CMAKE_CURRENT_SOURCE_DIR}/drivers/st7789v
)

5.在应用项目下boards/csk6011a_nano.overlay增加自定义LCD 屏的设备树配置。

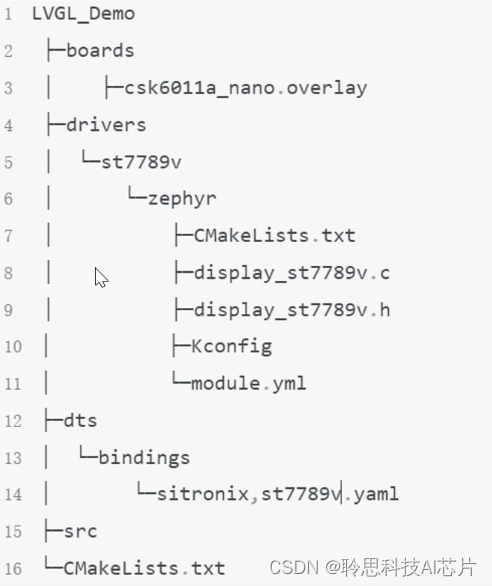

6.添加的文件结构如下所示

示例代码获取地址：项目 · 覃晓庆 / LVGL_demo · GitLab
或通过支持简介获得对应代码支持

实现屏幕触摸

相关文件

以下为配置相关的文件，文件的修改和使用可以参考视频解说：

• CSK6 SDK中将触摸模块定义为Kscan（keyboard scan matrix）。
• 触摸屏Kconfig文件：csk6-sdk/zephyr/drivers/kscan/Kconfig.ft5336
• 触摸屏设备树绑定文件：csk6-sdk/zephyr/dts/bindings/kscan/ focaltech,ft5336.yaml
• 触摸屏设备树配置文件：lvgl_demo/boards/csk6011a_nano.overlay
• 触摸屏驱动文件：
  csk6-sdk/zephyr/drivers/kscan/kscan_ft5336.c
  csk6-sdk/zephyr/drivers/kscan/kscan_ft5336.h

驱动调用/配置

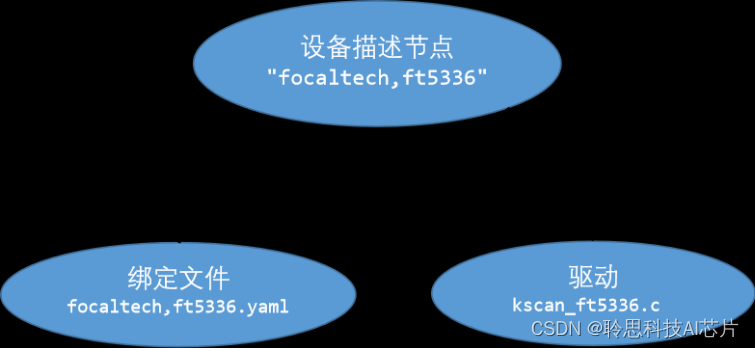

在csk6 sdk的drivers/display目录中可看到sdk已完成了BL6XXX(kscan_bl6xxx.c) 、ft5336(kscan_ft5336.c)等型号触摸屏设备驱动的适配，开发者只需要在应用开发中完成驱动的配置即可使用触摸屏功能。

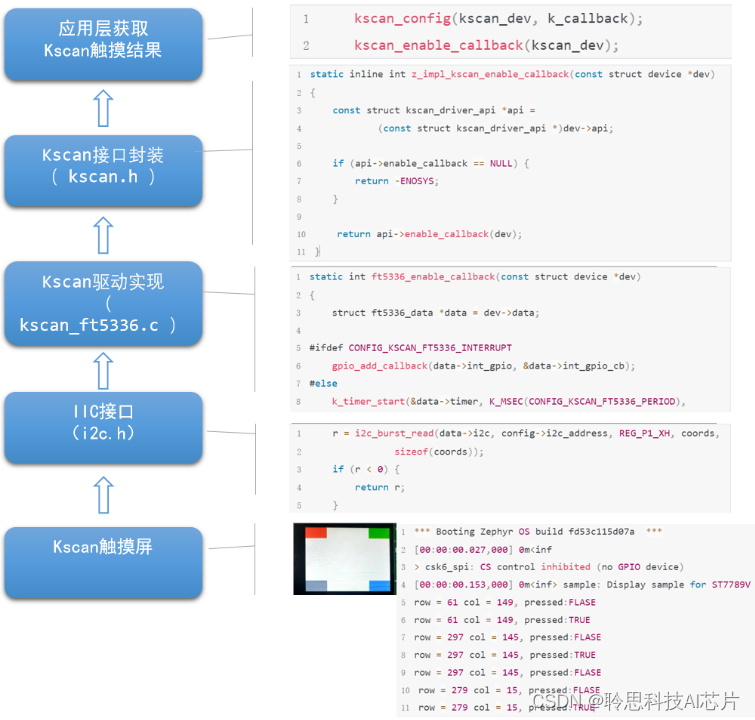

下面是应用层通过触摸回调接口获取触摸点坐标的实现过程。

创建Sample

CSK6 SDK提供了Kscan的sample，在这个Kscan例程中，主程序对触摸屏初始化，注册触摸事件的回调，通过回调结果获取触摸点的坐标并输出日志。

• sample的获取方式：lisa zep create
• Sample路径：boards → csk6 → driver → display_kscan

FT5336 触摸屏IIC引脚定义

overlay文件修改参考

&csk6011a_nano_pinctrl{pinctrl_i2c0_scl_default: i2c0_scl_default{pinctrls = ;};pinctrl_i2c0_sda_default: i2c0_sda_default{pinctrls = ;};
};

Copy

示例代码获取地址：LVGL_demo · GitLab
或通过支持简介获得对应代码支持

触摸屏自定义驱动的添加

以下为配置相关的文件，具体操作可以参考视频解说：
1.添加自定义触摸屏的设备树绑定文件：focaltech,ft5336c.yaml
2.在应用项目下增加自定义触摸屏的驱动文件： kscan_ft5336.c
3.在应用项目下增加自定义触摸屏的Kconfig文件：Kconfig
4.在CMakeLists.txt添加屏幕驱动的文件路径
list(APPEND ZEPHYR_EXTRA_MODULES
  ${CMAKE_CURRENT_SOURCE_DIR}/drivers/ft5336
)
5.在应用项目下boards/csk6011a_nano.overlay增加自定义触摸屏的设备树配置。
6.编译烧录后连接串口，触摸屏幕后会看到串口输出的日志中会出现如下图所示的坐标信息

讲解视频

Zephyr触摸屏驱动实现教程

其他学习资源

Zephyr系列相关分享 | CSDN
环境搭建 | 聆思文档中心
芯片介绍 | 聆思文档中心
支持简介 | 聆思文档中心
更多视频课程
