Revit二次开发之元素收集器（FilteredElementCollector）

构造函数

FilteredElementCollector的作用是通过代码主动去收集元素Id，共有三个构造函数确定元素收集的范围边界。

FilteredElementCollector(Document doc) ：在目标文档中收集元素。
FilteredElementCollector(Document doc,ElementId viewId)：在指定的视图中收集元素。
FilteredElementCollector(Document doc,ICollection elementIds)：目标文档中收集elementIds内的元素。

常用方法

OfCategory()：根据BuiltInCategory获取类型及实例。
代码实例：

FilteredElementCollector fec = new FilteredElementCollector(doc);
var elements = fec.OfCategory(BuiltInCategory.OST_Windows).ToElements();
var msg = new StringBuilder($"数量：{elements.Count}\n");
foreach (var item in elements)
{var widwosInstance = item as FamilyInstance;var fs = item as FamilySymbol;if (widwosInstance != null)msg.AppendLine($"实例：{widwosInstance.Name}");if (fs != null)msg.AppendLine($"类型：{fs.Name}");
}
TaskDialog.Show("消息", msg.ToString());

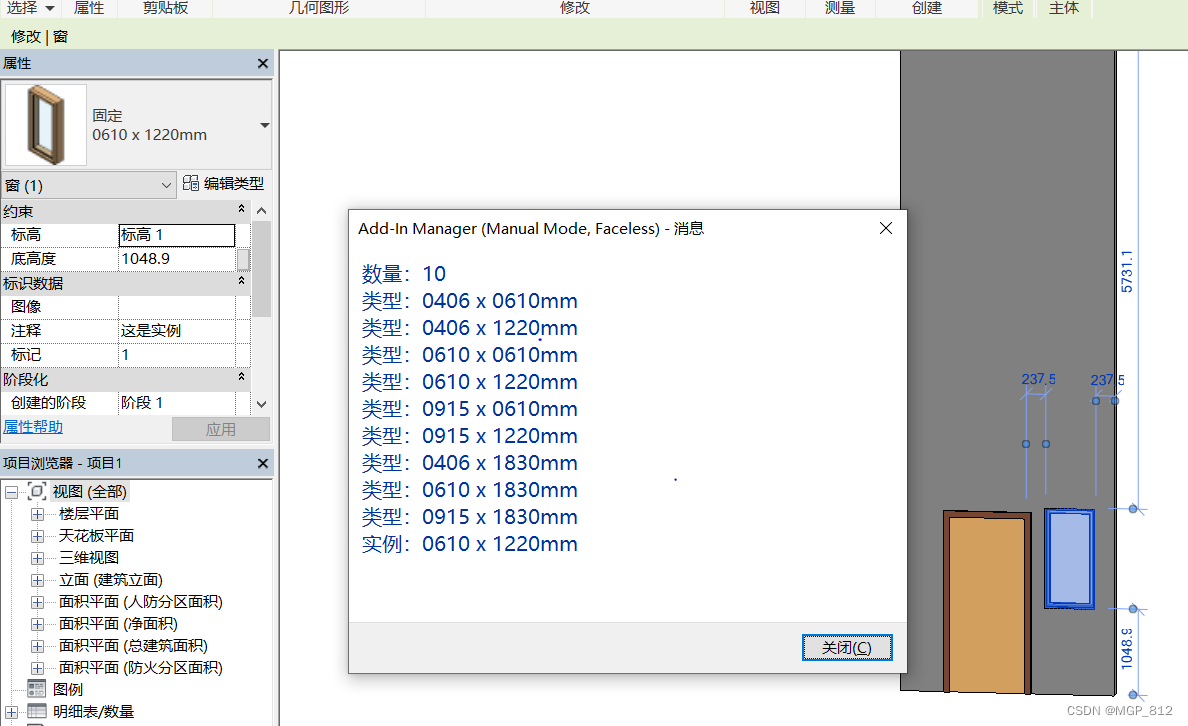

结果：

OfCategoryId()：根据BuiltInCategory获取类型及实例。在这里插入图片描述

代码实例：

FilteredElementCollector fec = new FilteredElementCollector(doc);var elements = fec.OfCategoryId(new ElementId(-2000014)).ToElements();
var msg = new StringBuilder($"数量：{elements.Count}\n");
foreach (var item in elements)
{var widwosInstance = item as FamilyInstance;var fs = item as FamilySymbol;if (widwosInstance != null)msg.AppendLine($"实例：{widwosInstance.Name}");if (fs != null)msg.AppendLine($"类型：{fs.Name}");
}TaskDialog.Show("消息", msg.ToString());

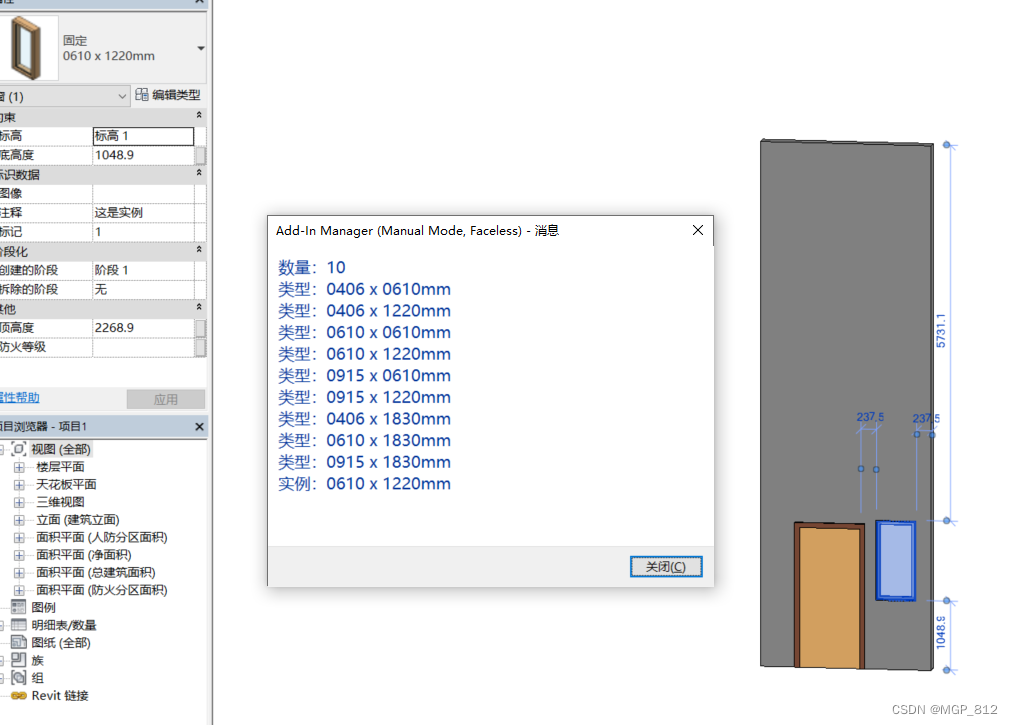

结果：


OfClass()：获取指定类型元素。
代码实例：获取所有族实例

FilteredElementCollector fec = new FilteredElementCollector(doc);//获取所有族类型//var elements = fec.OfClass(typeof(FamilySymbol)).ToElements();//获取所有族实例var elements = fec.OfClass(typeof(FamilyInstance)).ToElements();var msg = new StringBuilder($"数量：{elements.Count}\n");foreach (var item in elements){var widwosInstance = item as FamilyInstance;var fs = item as FamilySymbol;if (widwosInstance != null)msg.AppendLine($"类型：{widwosInstance.Symbol.FamilyName}，实例：{widwosInstance.Name}");if (fs != null)msg.AppendLine($"类型：{fs.Name}");}TaskDialog.Show("消息", msg.ToString());

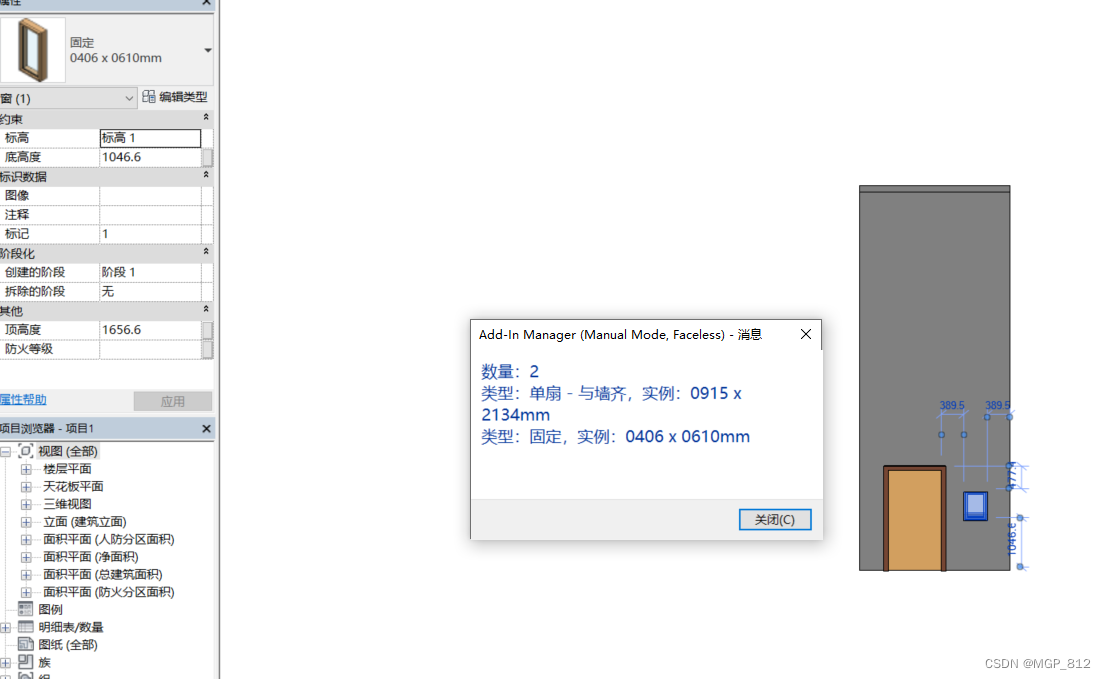

结果：

WherePasses()：根据过滤器筛选元素，这个方法需要搭配过滤器使用。
常用的过滤器如下：
房间过滤器: RoomFilter
元素相交过滤器: BoundingBoxIntersectsFilter
元素包含过滤器:BoundingBoxlslnsideFilter
元素类别过滤器:ElementCategoryFilter等同于OfCategory
元素过滤器:ElementFilter等同于OfClass()
