金瀚宇CN3303 CN3383 PFM 升压型三节锂电池充电控制集成电路

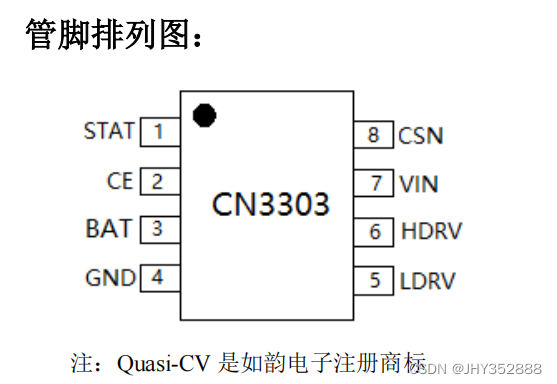

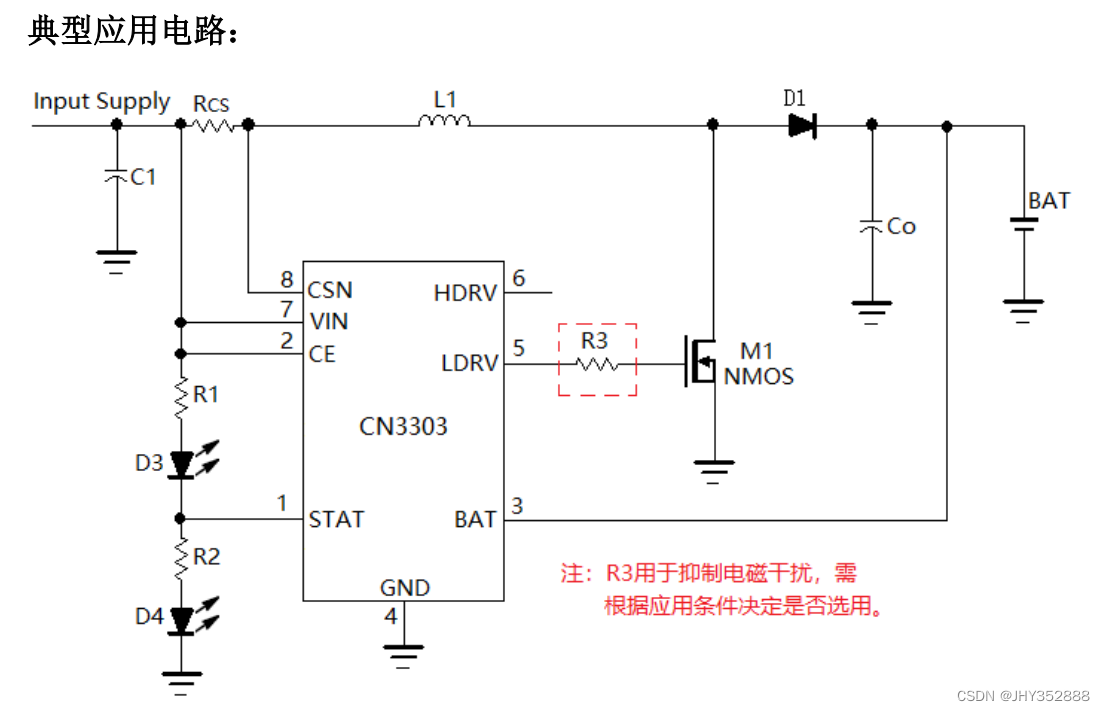

   概述：       CN3303 是一款工作于 2.7V 到 6.5V 的 PFM 升压型三节锂电池充电控制集成电路。       CN3303 采用恒流和准恒压模式(Quasi-CV TM ) 对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。当接通输入电源后，CN3303 进入充电状态，控制片外N 沟道 MOSFET 导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N 沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N 沟道 MOSFET 再次导通，如此循环。当BAT 管脚电压第一次达到内部设置的12.6V( 典型值 ) 时， CN3303 进入准充电模式，以较小电流对电池充电。只有当BAT 管脚电压第二次达到12.6V 时，充电过程才结束，片外 N 沟道 MOSFET保持截止状态。当 BAT 管脚电压下降到再充电阈值时，CN3303 再次进入充电状态。        CN3303 最高工作频率可达 1MHz ，工作温度范围从－40 ℃到＋ 85 ℃。当电池电压低于输入电压或电池短路时，CN3303在片外N 沟道 MOSFET 和 P 沟道 MOSFET 的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，状态指示输出端等。        CN3303 采用 8 管脚的 SOP8 封装。 特点： ⚫ 输入电压范围： 2.7V 到 6.5V ⚫ 工作电流： 280 微安 @VIN=5V ⚫ 电感电流检测 ⚫ 高达 1MHz 开关频率 ⚫ 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失 ⚫ 自动再充电功能 ⚫ 高达 35W 输出功率 ⚫ 当电池电压低于输入电压或者电池短路时，以较小电流充电。 ⚫ 输入电源的自适应功能 ⚫ 芯片使能输入端 ⚫ 电池端过压保护 ⚫ 状态指示输出 ⚫ 工作温度范围：－ 40 ℃到 85 ℃ ⚫ 8 管脚 SOP8 封装 ⚫ 产品无铅，满足 rohs 指令要求，不含卤素
