单片机设计_公交车报站系统Proteus仿真

想要更多项目私wo!!!

一、电路设计

        系统的总体设计需要充分运用STC单片机作为主控控制芯片，完成主控控制电路的基本设计，辅助控制电路是语音控制电路、12864显示电路、按键控制电路、GPS电路、LED显示、温度和时钟模块。仿真用串口模拟语音播报，gps没法仿真。

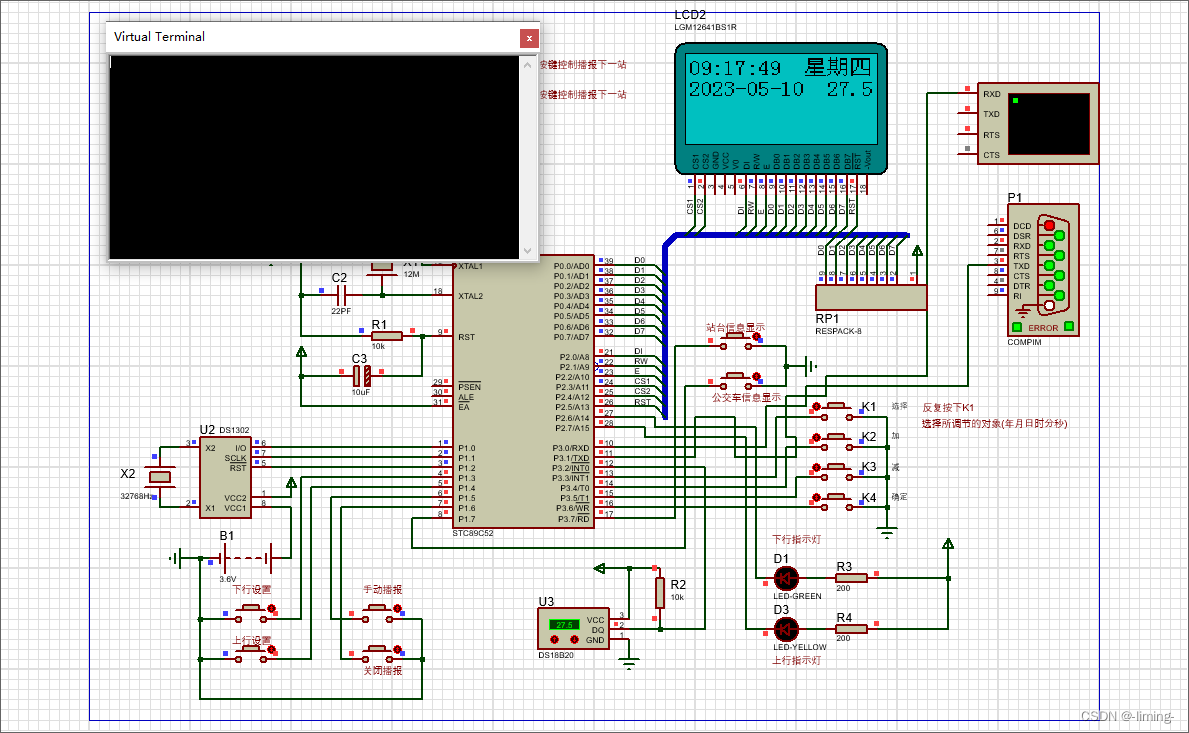

二、运行结果

 三、部分代码

#include
#define uint unsigned int
#define uchar unsigned char
#include "value.h"
#include
sbit x_key=P1^3;
sbit s_key=P1^4;
sbit bz_key=P1^5;
sbit gb_key=P1^6;
sbit x_LED=P2^6;
sbit s_LED=P2^7;
sbit key_zhantai=P3^7;
sbit key_gongjiao=P1^7;
uchar x_mode,s_mode;
uchar x_num,s_num;
bit flag_200ms = 1;
uchar flag_c_en;
bit flag_100ms;
sbit dq=P3^2;	  //18b20 IO口的定义
uint temperature ;    //温度变量
uint flag_zhantai ;    //站台显示标志位
uint flag_gongjiao ;    //公交显示标志位
/************ 延时函数  *****************/
void delay_uint(uint z)
{while(z--);
}void main()
{ x_key=1;s_key=1;bz_key=1;gb_key=1;x_LED=1;s_LED=1;P0=P1=P2=P3=0xff;		//单片机IO口初始化为1	init_ds1302();delay_1ms(5);init_lcd();delay_1ms(5);	Clr_Scr();time0_init();delay_1ms(5);init_12864_dis(); //初始化显示delay_1ms(5);uart_cfg();	while(1){baozhan();          //显示上站和下站字头yuyin();            //显示上站和下站是哪一站key();	            //改变key_san的值，判断K1-K4哪个键按下即设置时间的4个键哪个被按下if(key_can<10)  {key_with();	      //根据key_san的值执行相应程序}if(flag_100ms==1){	 flag_100ms=0;}if(flag_200ms==1)    //200ms{flag_200ms=0;temperature=read_temp();	//先读出温度的值ds1302_dis();    //时钟显示函数，同时显示温度函数也在里面}}
}/*********************定时器0中断服务程序************************/
void time0_int() interrupt 1
{						   static uchar value;	//定时10ms中断一次TH0=0x3c;TL0=0xb0;         //50msvalue++;if(value%2==0){flag_100ms=1;		//每20ms置flag_100ms位1一次}if(value%20==0)  //每200ms置flag_200ms为1一次{flag_200ms = 1;}
}
