MFC如何画饼图详解

==> 学习汇总（持续更新）
==> 从零搭建后端基础设施系列（一）-- 背景介绍

有个画扇形的API，但是现在先不解释，因为不懂画饼图的原理，你也不懂怎么用。接下来就一步步带大家去计算饼图的扇形两点坐标。

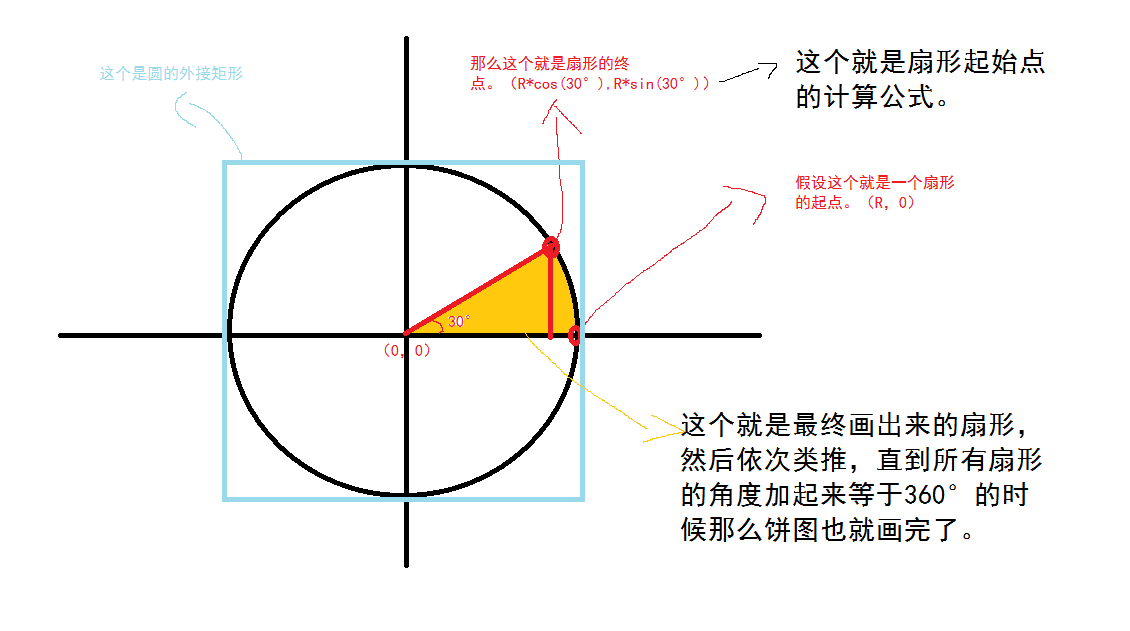

直接看下图，文字解释总是太抽象。

接下来就是用Pie这个函数来画出扇形了。
其原型如下：

BOOL Pie( LPCRECT lpRect,POINT ptStart,POINT ptEnd
);

lpRect: 这个就是上图中的外接矩形
ptStart: 扇形的起点
ptEnd: 扇形的终点

这里的起点终点指的是，从圆心引出的直线，相交于圆的两点，一般假设角度大的为终点。

还有一个比较重要的问题，那就是坐标原点的设置，要知道在MFC中，坐标原点是左上角开始（0，0）处，如果我们接着用这个坐标原点的话，会导致坐标的计算很复杂。所以要用SetViewportOrgEx函数设置坐标的原点。设置后，其增长方式仍然没变，往右是x增大的方向，往下是y增大的方向，相反即为负。

核心代码如下：

	CPaintDC dc(this);CRect rect;GetClientRect(&rect);CBrush brush(RGB(255, 255, 255));dc.FillRect(&rect, &brush);//设置坐标原点SetViewportOrgEx(dc, m_COpt.x, m_COpt.y, NULL);//设置圆的外接矩形大小CRect pieRect(-m_Radius, -m_Radius, m_Radius, m_Radius);dc.Ellipse(&pieRect);POINT pt_start;POINT pt_end;//画饼图double R = m_Radius;const double PI = 3.1415926;double sum = 0;for (int i = 0; i < m_itemNums; i++)sum += m_percentage[i];//验证占比加起来等不等于1if (sum == 1){//第一个扇形的坐标int angle = m_percentage[0] * 360;  //计算占的角度POINT pt_s_e;pt_start = { (int)R,0 };pt_s_e = pt_start;pt_end = { int(R*cos(angle * PI / 180)),int(-R*sin(angle * PI / 180)) };dc.SelectObject(CreateSolidBrush(m_color[0])); //上颜色dc.Pie(&pieRect, pt_start, pt_end);for (int i = 1; i < m_itemNums; i++){	pt_start = pt_end;angle += m_percentage[i] * 360;pt_end = { int(R*cos(angle * PI / 180)),int(-R*sin(angle * PI / 180)) };dc.SelectObject(CreateSolidBrush(m_color[i])); //上颜色if(i == m_itemNums - 1)dc.Pie(&pieRect, pt_start, pt_s_e);elsedc.Pie(&pieRect, pt_start, pt_end);}//画小矩形CRect expRect;int l = 0, t = 0;for (int i = 0; i < m_itemNums; i++){l = m_Radius + 50;t = -2*m_Radius + m_expH*i;expRect = {l,t + 10,l + m_expW,t + m_expH };dc.SelectObject(CreateSolidBrush(m_color[i])); //上颜色dc.Rectangle(&expRect);dc.TextOut(l + m_expW + 10, t + m_expH / 3, m_itemName[i]);}//显示百分比CString s;int strLen = m_itemName[0].GetLength();for (int i = 0; i < m_itemNums; i++){l = -2*m_Radius - strLen*10;t = -2 * m_Radius + m_expH*i;s.Format(TEXT("%s -- %0.2f%s"), m_itemName[i],m_percentage[i] * 100,TEXT("%"));dc.TextOut(l, t + m_expH / 3, s);}}

我把画饼图的方法，封装成一个通用的类，以添加item的方式，添加扇形。
使用示例如下：

	PieChart piechart;piechart.SetCoordinateOrigin({ 300,200 }); //设置坐标原点piechart.SetRadius(100); //设置半径piechart.SetExplainRect(50,30); //设置小矩形大小piechart.AddItem("苹果", RGB(255, 0, 0), 0.4);piechart.AddItem("雪梨", RGB(0, 255, 0), 0.1);piechart.AddItem("香蕉", RGB(0, 0, 255), 0.2);piechart.AddItem("木瓜", RGB(0, 255, 255), 0.3);piechart.DoModal();

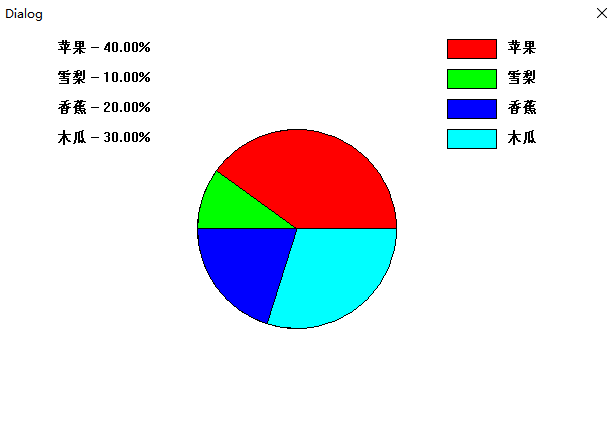

结果如图：

饼图类下载(github下载)

饼图类下载（这是CSDN下载，需要1积分）

注：因为我是在VS2015编译的，只能保证向下兼容到2013，其它版本可能有不确定错误。或者直接把有用代码复制粘贴，这样就能保证能兼容所有VS，VC就需要改动多一点才能正常运行。
