VGA可变增益放大器仿真

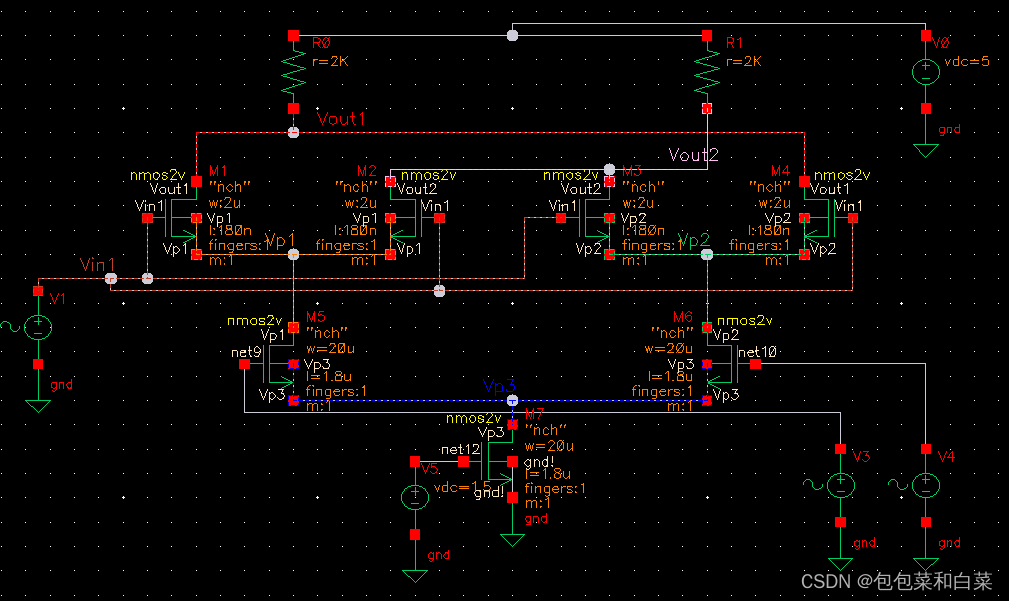

共模电路图：
M1-4为相同管子。M5-7的宽和长是M1-4的10倍。dc图像：
所有管子都饱和（部分选择截至）的输入共模范围为2.6v-4v；共模取3.2v。

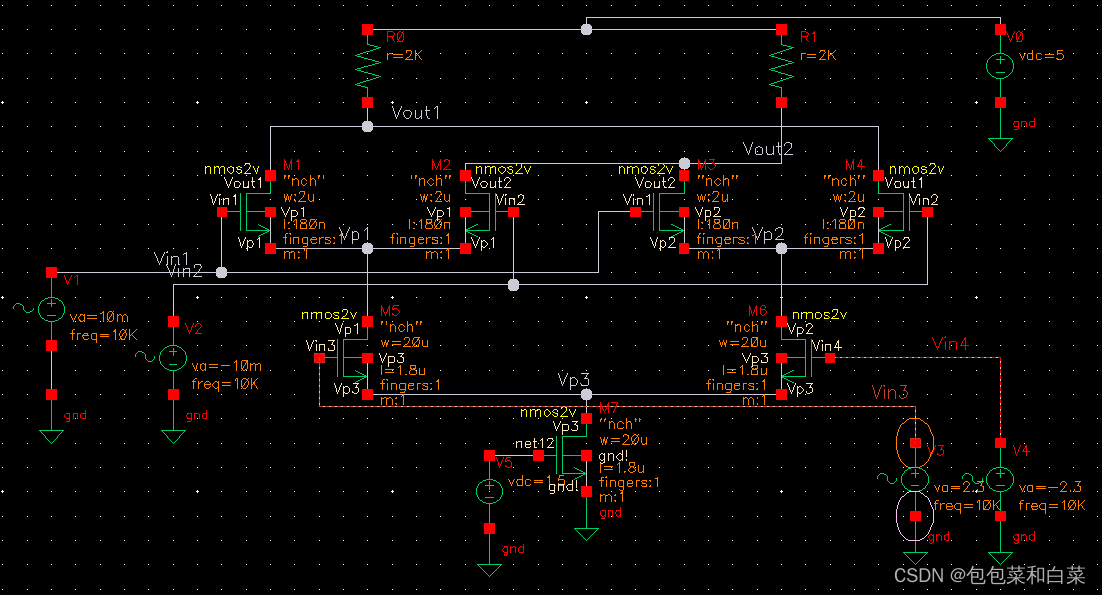

差模电路图：
如图当Vin3设为2.3v，Vin4设置为0时，电路应为负的最大增益tran仿真结果如下：
。。。

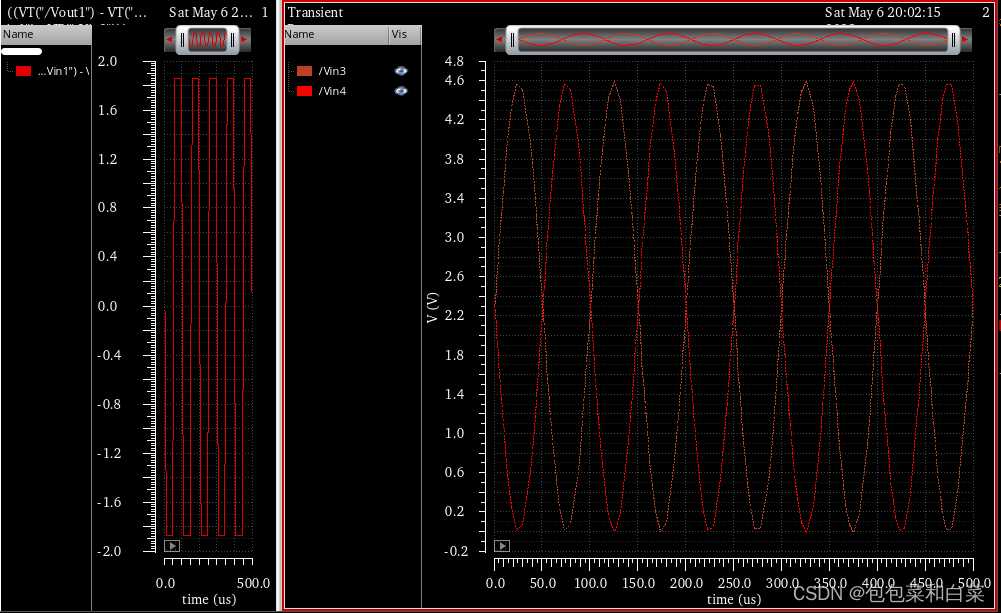

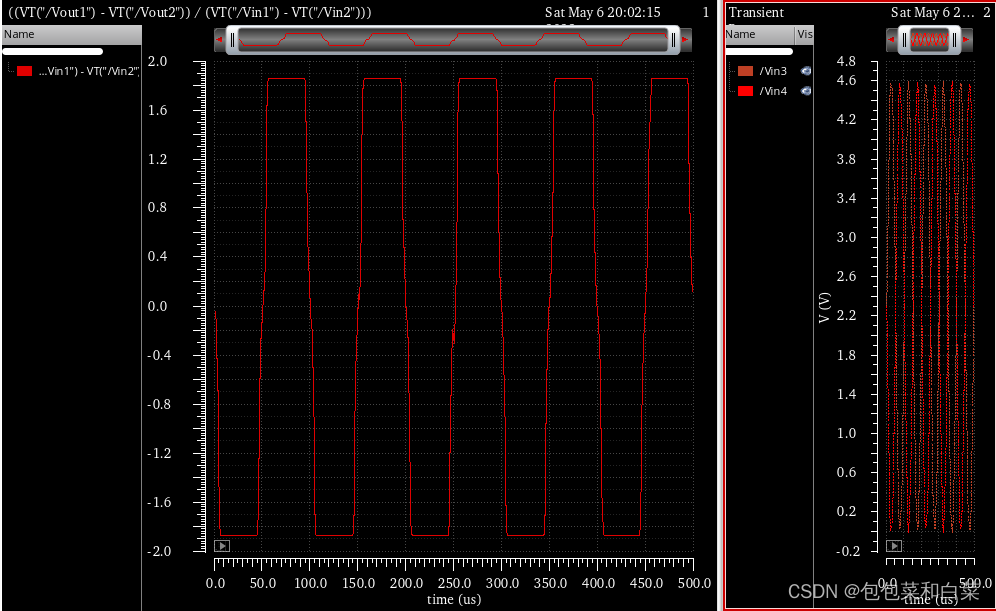

当设置V3，V4可变，即频率为10khz，vdc=2.3，amplitude分别为2.3和-2.3；Vin3和Vin4输入和增益仿真结果如下：
