Android奇技淫巧 - 手把手制作 .9图

我记得上一次接触 .9图，还是在刚入行没多久那会儿（2017），当时知道 .9图可以防止因为图片变形，主要涉及到多机型适配场景；最近闲来无事又过了一次《第一行代码》，又看到了 .9图，所以想着记录一下那年尚未完全掌握的知识

我一般学习一样的技术的时候，都会先翻一些文章，然后自己写个Demo，最后没问题的话总结一篇Blog，记录我学习中遇到的问题和思考

• • 效果
  • • Demo 前后效果
    • 项目 实战效果
  • 基础认知
  • 准备工作
  • 制作 .9图
  • 所遇错误
  • • 多段划线
    • 安全检查

嗯… 其实挺多UI可能并不了解.9图，所以有时候她们可能也无法提供.9图，所以最好是自己掌握这种技巧，能让你在开发中应付自如

效果

在写完这篇 blog 不久后，正好遇到了一个业务需求用到了.9图，特此补充了一种实战效果

Demo 前后效果

嗯… 正常的话，这个应该放在下方的；但是为了方便确定你想学的 和 我想讲的是不是一个事物，提前将Demo效果放置一番

项目 实战效果

图中红色边框内的数据是可变的（随机1-N条），但是设计给的背景图是固定高度的，那么当数据较少时，布局并不会自适应而是固定高度，然后看起来就会非常丑！

那么我们该如何处理？

Hint：已知背景图有圆角+渐变效果，并非纯色背景，所以 android:layout_height="wrap_content"并不完全适用于此

假设背景图原始高度为100px，我让设计帮我切一张50px的背景图，然后做一张.9图，让其自动拉伸，即可完美实现业务&设计需求

基础认知

什么是 .9 图？ 9patch图？

Andriod app 开发中一种特殊的图片形式，文件的扩展名为：.9.png

.9 图有什么作用?

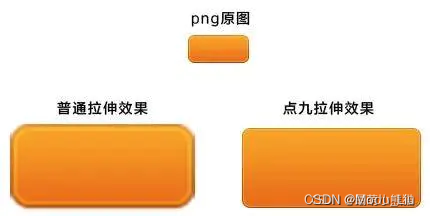

在图片拉伸的时候保证其不会失真。让图片在指定的位置拉伸和在指定的位置显示内容，这样图片的边边角角就不会出现失真

不知道你有没有想过这个问题：.9图仅仅是为了适配么？我直接进行图片适配不好么？

我在 9_patch图 - 意义重大 找到了比较认同的一些观点

1）自适应分辨率，减小apk包体积：一张可以自动拉伸不会变形的.9图即意味着可以做到自适应，那么我们就不必要为每个分辨率做一套图标，原本需要适应分辨率的几张图片只用一张自适应分辨率的.9图即可，减少图片使用，这对减小包体积意义非凡；

（上百个类文件占1M顶天了，72*72分辨率的小图标，不压缩200KB一张，一张小图标抵20个类文件毫不夸张，尽量减少图片的使用绝对是减小APK体积的一大利器）

2）减小apk包体积：单张.9图大小小于原始PNG图片。

使用时有没有注意的东西？

• .9图一定要放在drawable里
• .9图片要设置在background里才会生效
• ImageView里的src里设置是无效的...无效的...无效的...
• 当制作的点9图片本身png就足够大的时候，你画了拉伸区域（这个时候确定了不拉伸区域）；如果你不拉伸区域里有logo，当你放置这个点9图片的时候，他还是会变形，变形，变形。原因是自身图片太大，放置在比较小控件的background时，拉伸区域缩到0是，未拉伸区域的大小还大于控件的大小区域，自然会变形，给人一种点9图片不生效的感觉。

嗯… 我琢磨了下，可能偶尔还能秀秀技能，好了来看看 .9图 在As的显示样式吧

这张图我们让他支持拉伸不变形，同时不影响底部的小图标（小图标主要体现在纵向显示内容的设置）

• 左侧：当前.9图，可直接制作
• 右侧：当制作 .9图后，不同方向的拉伸效果

主要看一下制作 .9图时应该注意什么，具体先以下图为例

每一张.9图，四边都有黑线，意义稍有不同

在正式学习之前我认为四条黑线的意义是这样的…(错误认知！！！)

下面俩点是错误的惯性思维

• 上下俩侧黑线，代表 横向拉伸范围
• 左右俩侧黑线，代表 纵向拉伸范围

正确认知（看过来~~~~~~）

• 默认右侧、下侧都自带黑线；这代表的内部内容的显示范围，大部分场景拉满就行；
• 左侧黑线，代表 纵向拉伸范围
• 上侧黑线，代表 横向拉伸范围
• 右侧黑线，代表 纵向内容显示区域
• 下侧黑线，代表 横向内容显示区域

直接看图吧， 来源于此

As 制作 .9 图时有些便捷小工具可以使用

这样看着方便一些（我一般都全选）

• Zoom：左边原图的缩放比例
• Patch scale：右边点9图缩放后的效果
• show lock：鼠标放到原图上，会显示红色斜线部分。表示点9图锁定的区域
• show content：是右边图中蓝色部分，蓝色表示可以填充内容，白色便是不可填充内容，移动原图中右边和下边的修改可填充内容的区域，规则如上

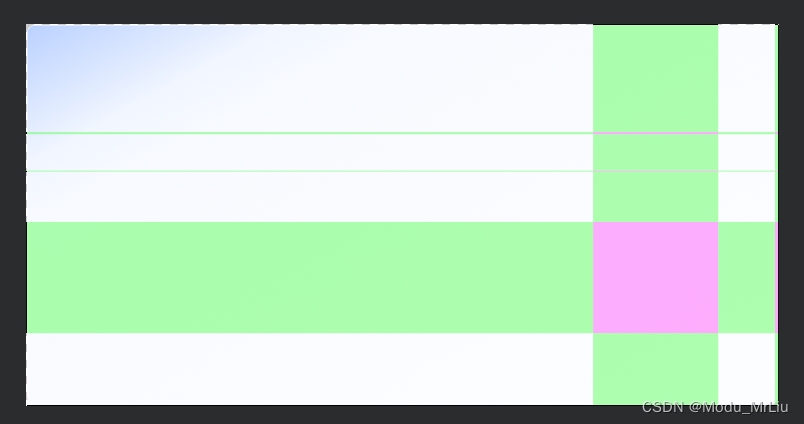

• show patches：显示原图中可以缩放的区域，如上图绿色和紫色部分

看到一张有意思的 .9图

• 左边原图的粉色区域是可拉伸的区域
• 右边预览图，分别是纵向拉伸，横向拉伸，扩展拉伸，紫色区域就是拉伸了的区域

准备工作

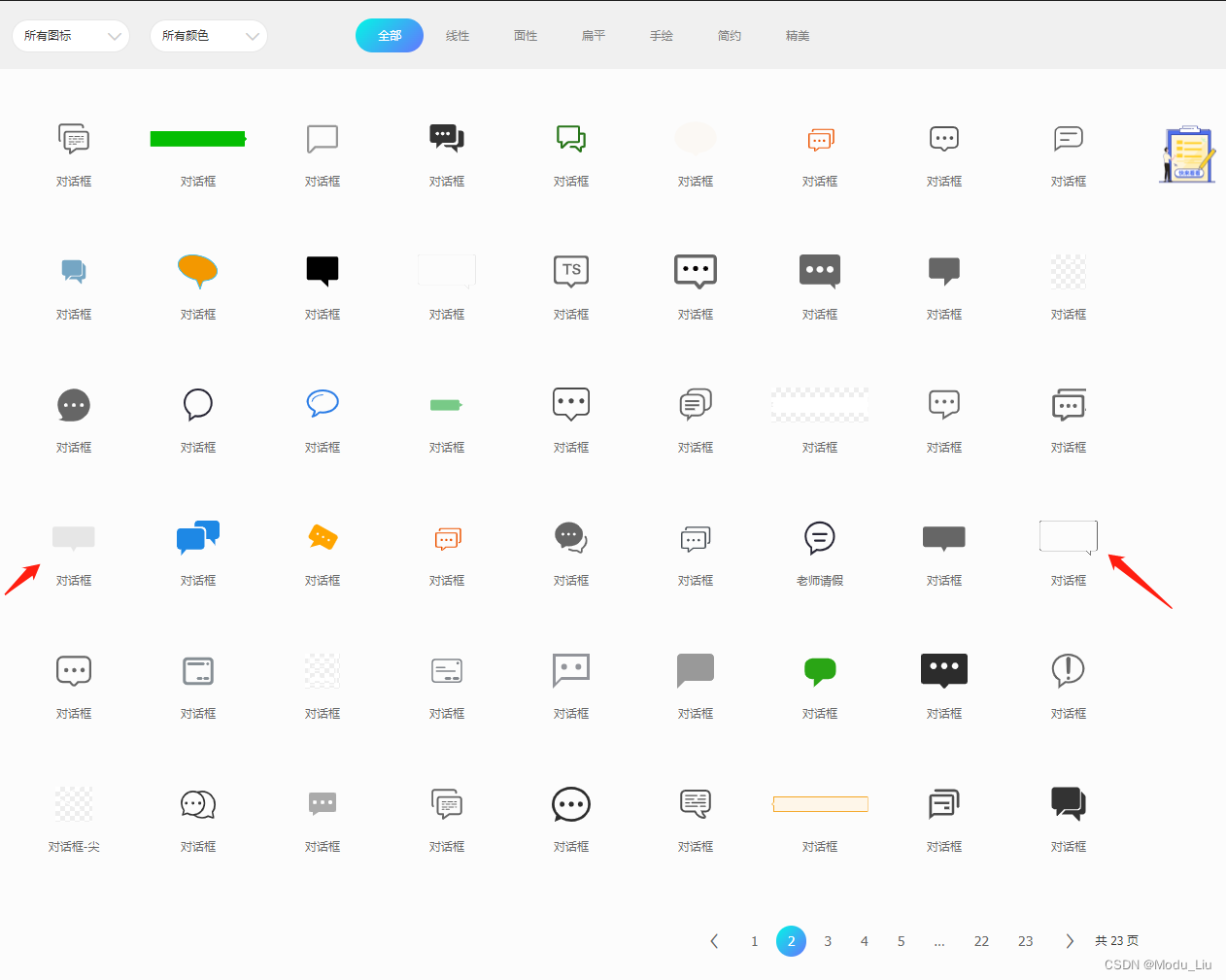

我想了想，使用.9图频繁点的场景对话框背景应该算一个，所以我去 iconfont 先下载了俩个背景图

材料准备好了，那么需要用到了 .9图的 制作工具 - draw9patch ，正常情况下该工具位于 Android SDK/tools目录，也就是 draw9patch.bat，双击即可打开

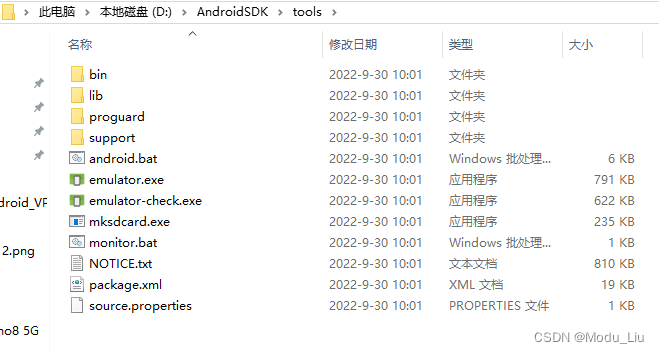

嗯… 我看了看我 tools 工具目录下并木有 draw9patch.bat （哭笑不得），所以我想：

• .9图工具可能是Sdk安装时的选项安装，我当时并无选取
• 新版Sdk默认兼容了 .9图工具
• 新版Sdk默认去除了 .9图工具


提醒：因为我做的 .9 图是聊天框样式，我看也有的是用 .9图 做以下 圆角效果 的，其实这种图可以直接用shape画

在 圆角效果 的介绍中，我学习了到了一个小知识： .9图，就是将图片横向和纵向随意进行拉伸，却可以保留像素的精细度、渐变质感和圆角的大小（圆角大小持保留态度）不发生变化，以实现多分辨率下的完美显示效果。

因为 制作.9图的方式不是仅此一种，来看看我查到的制作方式有哪些，顺便说说我的感觉~

• 最懒人的方式就让UI提供.9图，但有的UI可能并不会，而且效果不好需要多次修改...（推荐性：一般）
• 在Eclipse中有提供专门的工具来制作.9图片；在sdk目录下的tools目录，有一个叫做 draw9patch.bat的文件，双击打开就可以使用。（Look Here：讲的还是SDK/Tools 提供的draw9patch.bat，可忽略该方式！！！ ）
• 使用 AndroidStudio 直接创建 .9图，方便修改、测试（推荐 - 该篇所用方式）

制作 .9图

为了防止你跳着看，说明一下.9图使用注意项

• .9图一定要放在drawable里
• .9图片要设置在background里才会生效
• 通过ImageView设置src属性是无效的...无效的...无效的...

把之前准备做 .9 图的原图放在 drawable

接下来要创建 .9图 ，创建流程：选择原图 → 右键 → Create 9-patch file ，也要放在drawable

• 不显示 Create 9-patch file ，你需要看看原图是不是png格式！！！
• .9图的命名不可与原图名称相同，否则在引用时会报错！！！

创建的时候直接定义好 .9图名字就好，.9图在As内会自定显示 .9.png（.9图名字别和原图名称一样，不然无法识别出来!!!）

根据之前讲的方式，四边画线；如果画错了的话，直接Shift + 左键 消除就行；最后记得保存，可以直接Ctrl + S

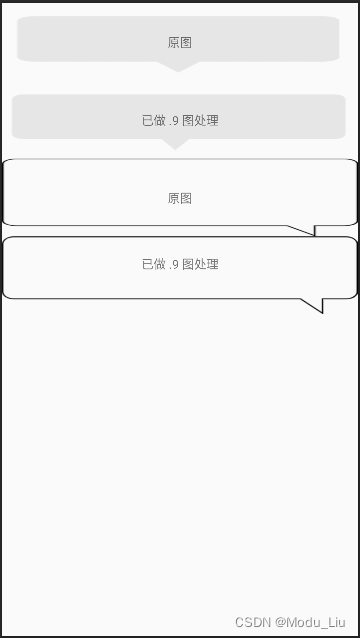

最后看下我做的图和原图的对比效果

xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"><TextViewandroid:layout_width="match_parent"android:layout_height="90dp"android:background="@drawable/talk_center_befroe_bg"android:gravity="center"android:text="原图" /><TextViewandroid:layout_width="match_parent"android:layout_height="90dp"android:background="@drawable/talk_center_after_bg"android:gravity="center"android:paddingHorizontal="5dp"android:text="已做 .9 图处理" /><TextViewandroid:layout_width="match_parent"android:layout_height="90dp"android:background="@drawable/talk_right_before_bg"android:gravity="center"android:text="原图" /><TextViewandroid:layout_width="match_parent"android:layout_height="90dp"android:background="@drawable/talk_right_after_bg"android:gravity="center"android:text="已做 .9 图处理" />
LinearLayout>

所遇错误

仅记录目前我所遇到的问题，如您有遇到有意思的问题，也可以评论留言

多段划线

在左上（横纵）可分段划线（延伸）

在右下（横纵）不可分段划线（显示内容），编译直接报错！！！

安全检查

AS早期可能对 .9图增加了安全检查机制，有不规范的地方可能会给你编译报错（这是很多年前的一篇blog看到的，现在应该不会有这个问题，仅做记录）…

解决方式

1. 让AS取消掉对.9图片的安全检查。找到你app目录下的 build.gradle 文件，打开之后你可以在 buildToolsVersion 属性之下添加取消安全检查的两行代码。

  // 取消掉系统对.9图片的检查aaptOptions.cruncherEnabled = falseaaptOptions.useNewCruncher = false

2. .9图片编译报错，那肯定说明你的.9图片制作不完善，你可以检查一下图片哪里没绘制好。你可以检查一下是否有重复绘制黑边，或者有哪条边没有绘制。这里注意：AS中要求.9图片的四条边都会绘制。
