Lora双通道点对点的测试说明

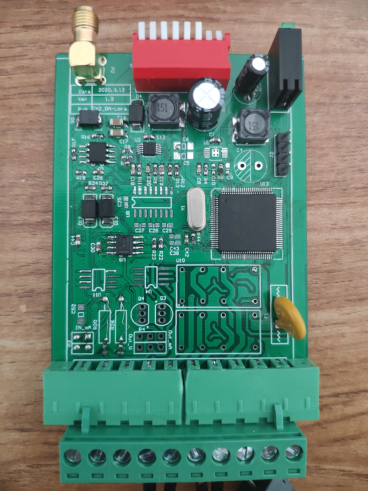

接口说明(从上到下)：
| 433M天线接口 | 拨码开关（1-6有效）设置Lora信道 | 指示灯 从下到上依次为：Tx，RX，Error，Power | |||||||
| 485A 232T | 485B 232R | GND | CH1+ | CH1- | CH2+ | CH2- | GND | VCC24 | VCC24 |
一对设备的拨码开关设置要相同，拨码开关1-6位设置信道。
开关量测试：
将设备上电，将开关接入通道1（CH1+，CH1-），开关断开，此时测量接收端的CH1+，和CH1-为断开状态，将开关闭合，此时测量接收端的CH1、CH2为闭合状态。通道2与通道1测试方法相同。
模拟量测试：
模拟量测试：
测试0-10V电压时，需要将接收端的上的
P4跳线帽左侧短接，为电压输出。在发射端的CH1+接0-10V信号正，CH1-接0-10V信号负，此时在接收端的CH1+和CH1-就会收到0-10V电压信号。CH2测试与通道1相同。 4-20mA电流信号测试时，需要将发射端的
P3跳线帽短接，接收端的P4跳线帽右侧短接
，测试方法与电压测试基本相同，将电压换成电流即可。模拟量带485输出，可以查看电压和电流值，将设备通过485转USB接到电脑上，打开串口调试助手，波特率9600，停止位1，数据位8，奇偶校验无，即可收到数据，TX或RX灯每亮一次即收到一次数据。
三格电子
