前言

软件：eNSP
环境：Win 10

一、RIP协议是什么？

路由信息协议(RIP) 是一种距离矢量协议，这表示它根据跳数来判断到达目标的最佳路由，但16跳不可达，有一定的局限性。所以仅适用于小型网络。

二、使用步骤

1.搭建拓扑

网络拓扑以及IP地址规划如下：

设备开机，并连线

2.配置路由器

R1代码如下：

<Huawei>sys
[Huawei]sysname R1
[R1]interface GigabitEthernet0/0/3
[R1-GigabitEthernet0/0/3]ip address 1.0.0.254 24
[R1-GigabitEthernet0/0/3]q
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.0.0.1 24
[R1-GigabitEthernet0/0/0]q
[R1]rip 1
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0
[R1-rip-1]version 2
[R1-rip-1]q

R2代码如下：

<Huawei>sys
[Huawei]sysname R2
[R2]interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0]ip address 12.0.0.2 24
[R2-GigabitEthernet0/0/0]q
[R2]interface GigabitEthernet0/0/1
[R2-GigabitEthernet0/0/1]ip address 23.0.0.2 24
[R2-GigabitEthernet0/0/1]q
[R2]rip 1
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 23.0.0.0
[R2-rip-1]version 2
[R2-rip-1]q

R3代码如下：

<Huawei>sys
[Huawei]sysname R3
[R3]interface GigabitEthernet0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.0.0.3 24
[R3-GigabitEthernet0/0/1]q
[R3]interface GigabitEthernet0/0/3
[R3-GigabitEthernet0/0/3]ip address 2.0.0.254 24
[R3-GigabitEthernet0/0/3]q
[R3]rip 1
[R3-rip-1]network 23.0.0.0
[R3-rip-1]network 2.0.0.0
[R3-rip-1]version 2
[R3-rip-1]q

3.配置PC的IP地址

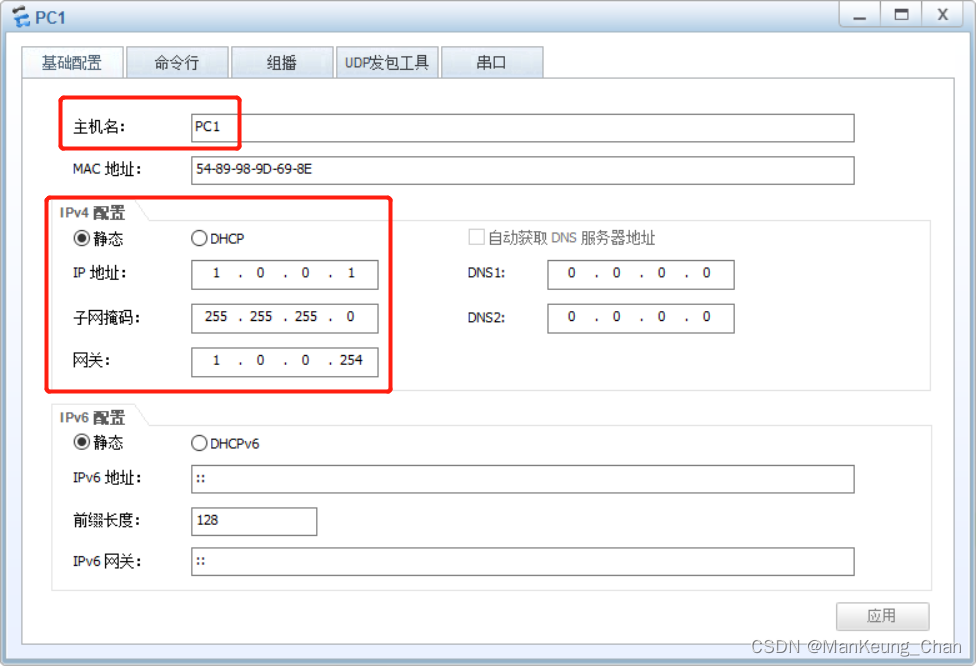

PC1的IP地址配置如下：

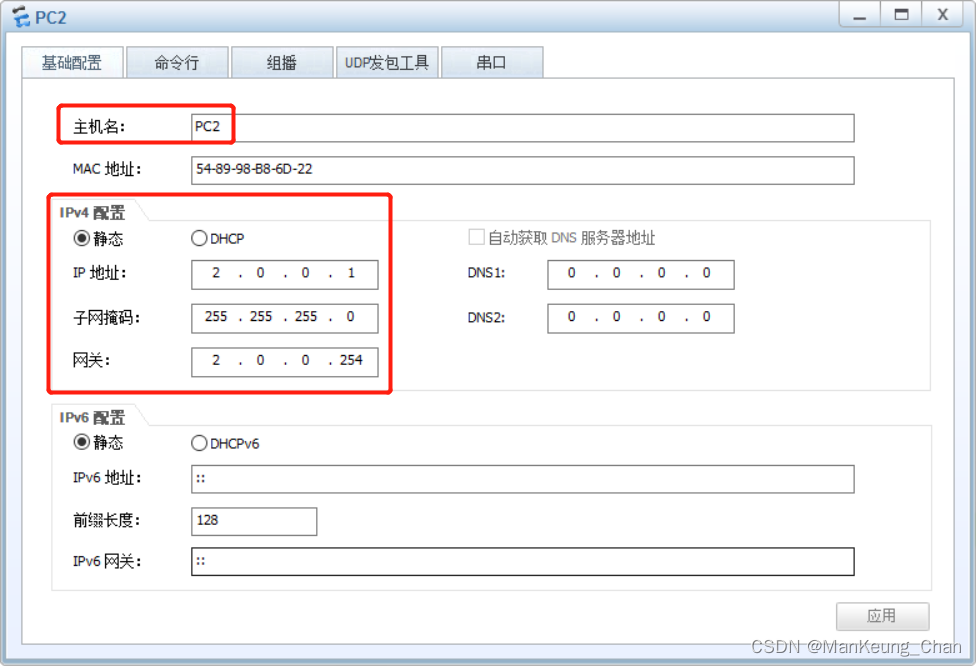

PC2的IP地址配置如下：

4.网络连通性验证

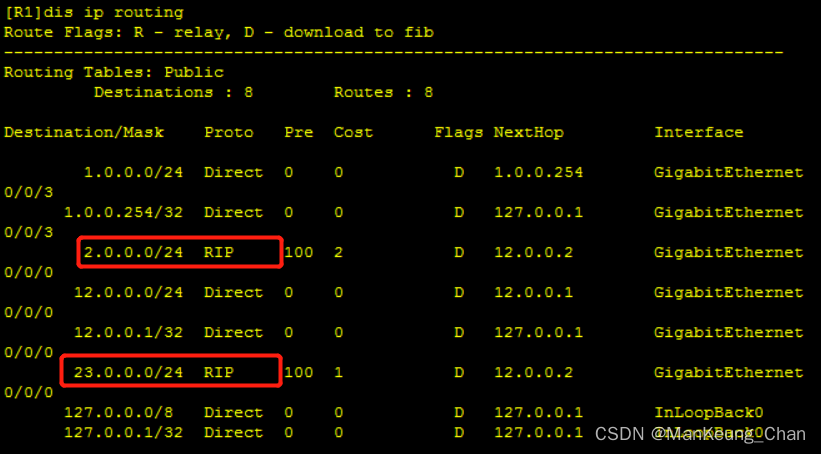

查看R1的路由表：

可以查看有相应的路由。

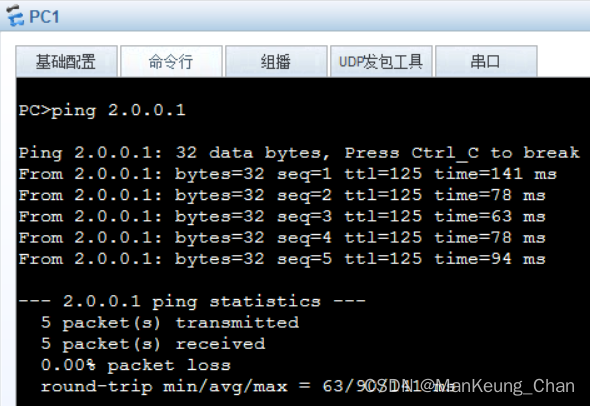

PC1使用命令行Ping测试成功如图：

三、总结

建立好网络拓扑后，配置路由器的接口地址，并使用RIP协议，宣告所在的网络即可。
