系统结构图可以把杂乱无章的模块按照设计者的思维方式进行调整排序，可以让设计者在之后的添加，修改程序内容的过程中有一个很明显的思维方向。同时结构图还可以让设计者以外的其他人更直观的看出整个系统的设计理论和设计过程。让系统的设计变的更直观。该系统的功能架构图如图4-1[12]。

图4-1城市消防设备维保系统总体功能模块图

概念模型是对现实中的问题出现的事物的进行描述，ER图是由实体及其关系构成的图，通过E-R图可以清楚地描述系统涉及到的实体之间的相互关系。

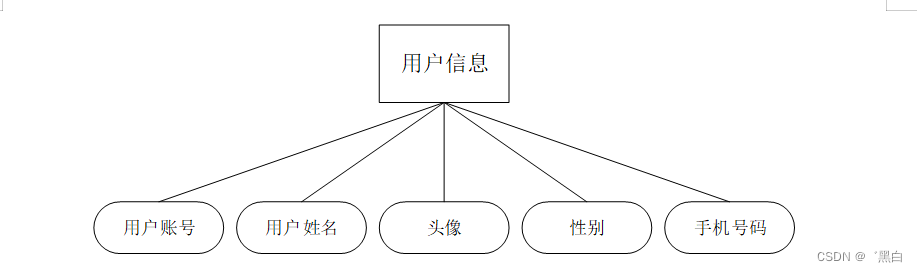

用户信息包括：用户账号、用户姓名、头像、性别、手机号码。

用户信息实体图如图4-2所示。

图4-2用户信息实体图

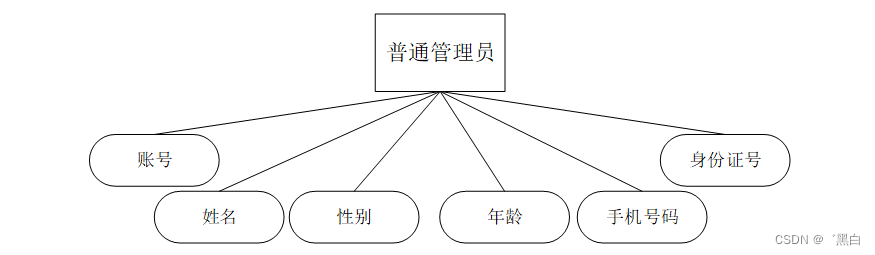

普通管理员包括：账号、姓名、性别、年龄、手机号码、身份证号。

普通管理员实体图如图4-3所示。

图4-3普通管理员实体图

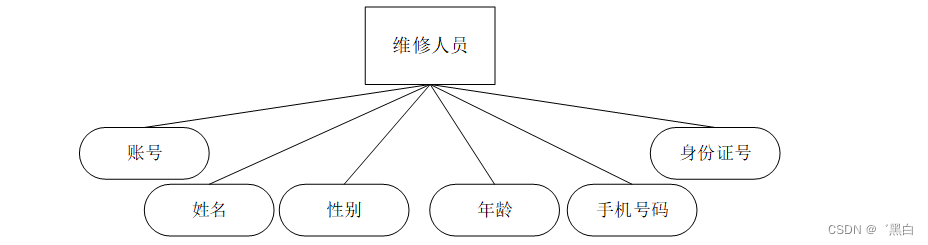

维修人员包括：账号、姓名、性别、年龄、手机号码、身份证号。

维修人员实体图如图4-4所示。

图4-4维修人员实体图

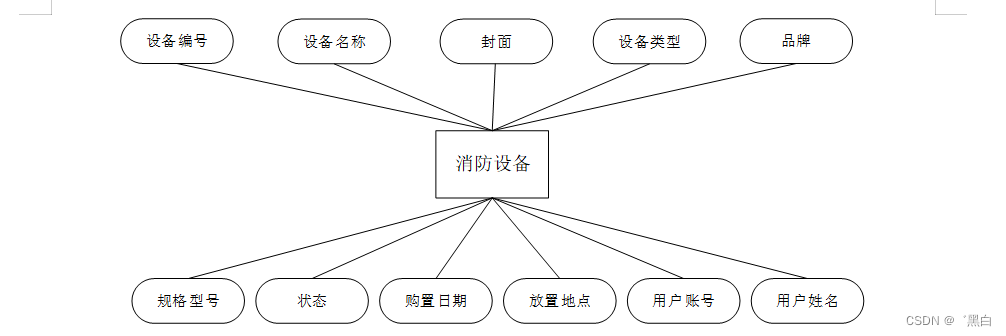

消防设备包括：设备编号、设备名称、封面、设备类型、品牌、规格型号、状态、购置日期、放置地点、用户账号、用户姓名。

消防设备实体图如图4-5所示。

图4-5消防设备实体图

系统功能实现

5.1管理员模块实现

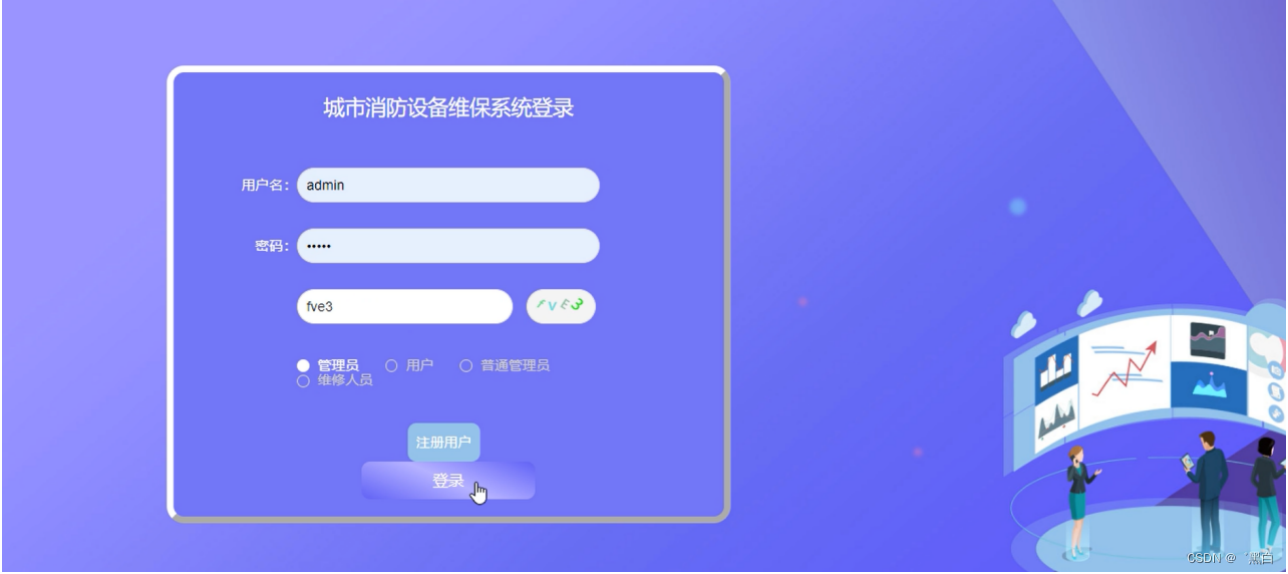

管理员登录，在登录页面正确输入用户名和密码、验证后，选择角色点击登录操作；如图5-1所示。

图5-1 管理员登录界面

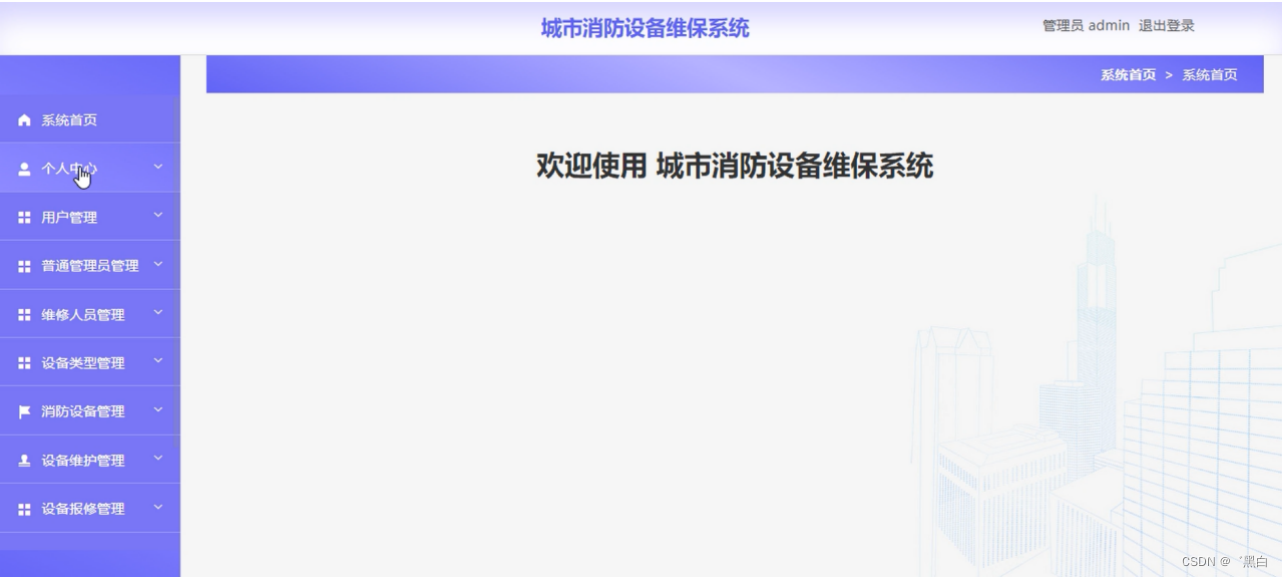

管理员进入主页面，主要功能包括对系统首页、个人中心、用户管理、普通管理员管理、维修人员管理、设备类型管理、消防设备管理、设备维护管理、设备报修管理、维修任务管理、维修建议管理、上门维修管理等进行操作。管理员主页面如图5-2所示：

图5-2 管理员主界面

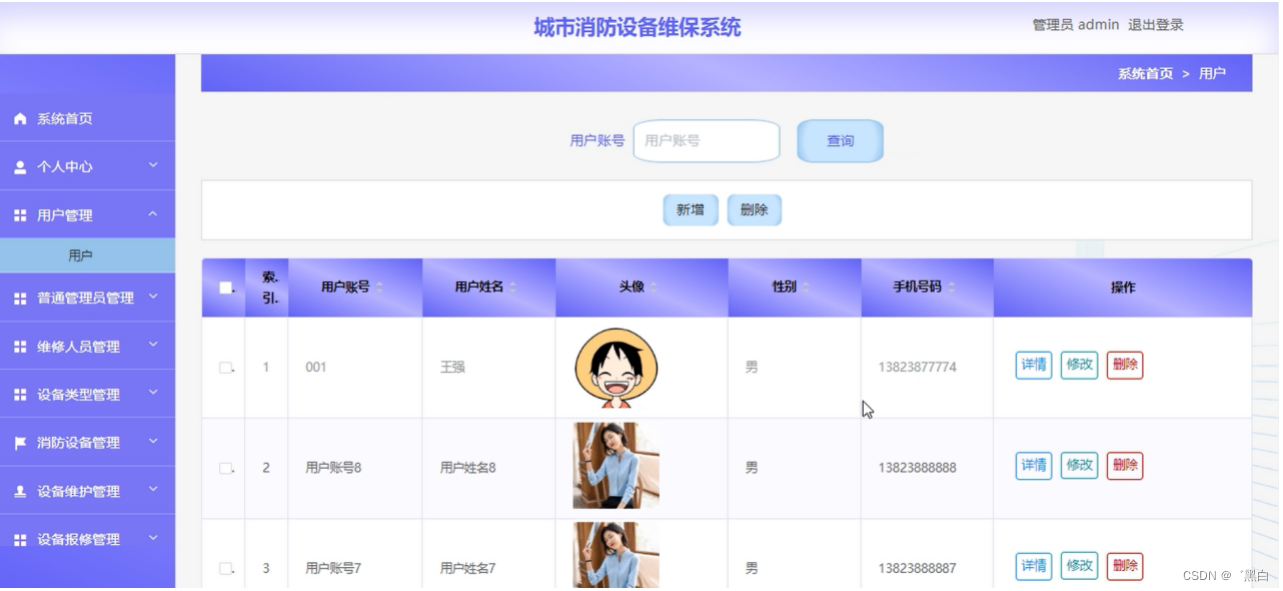

管理员点击用户管理，在用户管理页面对用户账号、用户姓名、头像、性别、手机号码等信息，可以查询、新增、修改或删除用户信息等操作。如图5-3所示：

图5-3 用户管理界面

管理员点击普通管理员管理，在普通管理员管理页面对账号、姓名、性别、年龄、手机号码、身份证号等信息，可以查询、新增、修改或删除普通管理员等操作。如图5-4所示：

图5-4 普通管理员管理界面

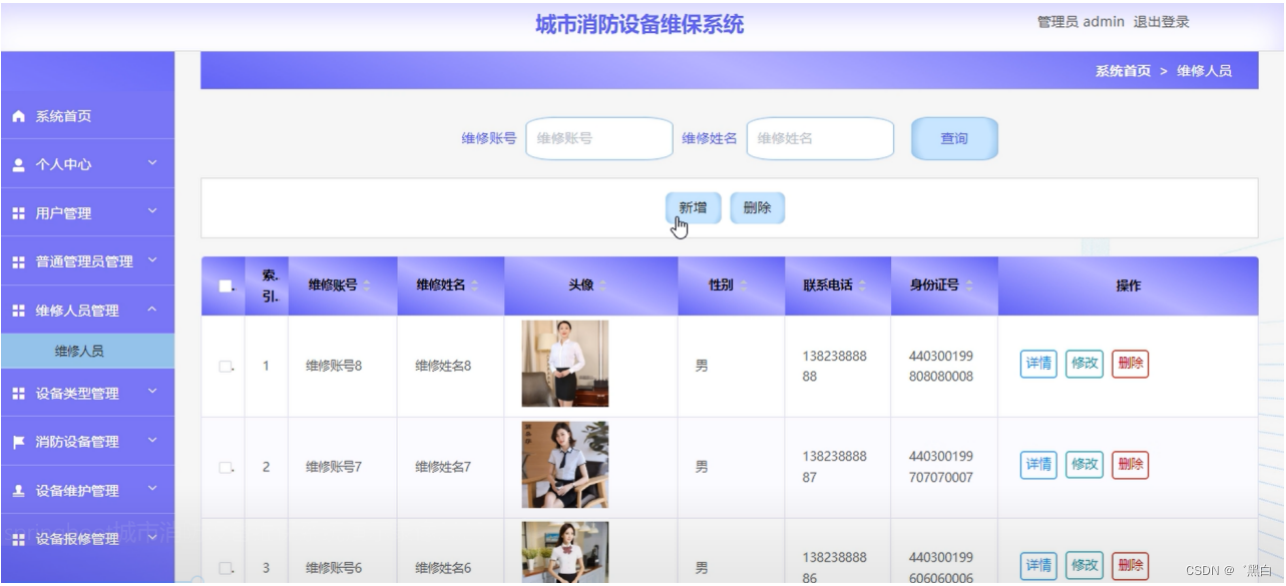

管理员点击维修人员管理，在维修人员管理页面对账号、姓名、性别、年龄、手机号码、身份证号等信息，可以查询、新增或删除维修人员等操作。如图5-5所示：

图5-5 维修人员管理界面

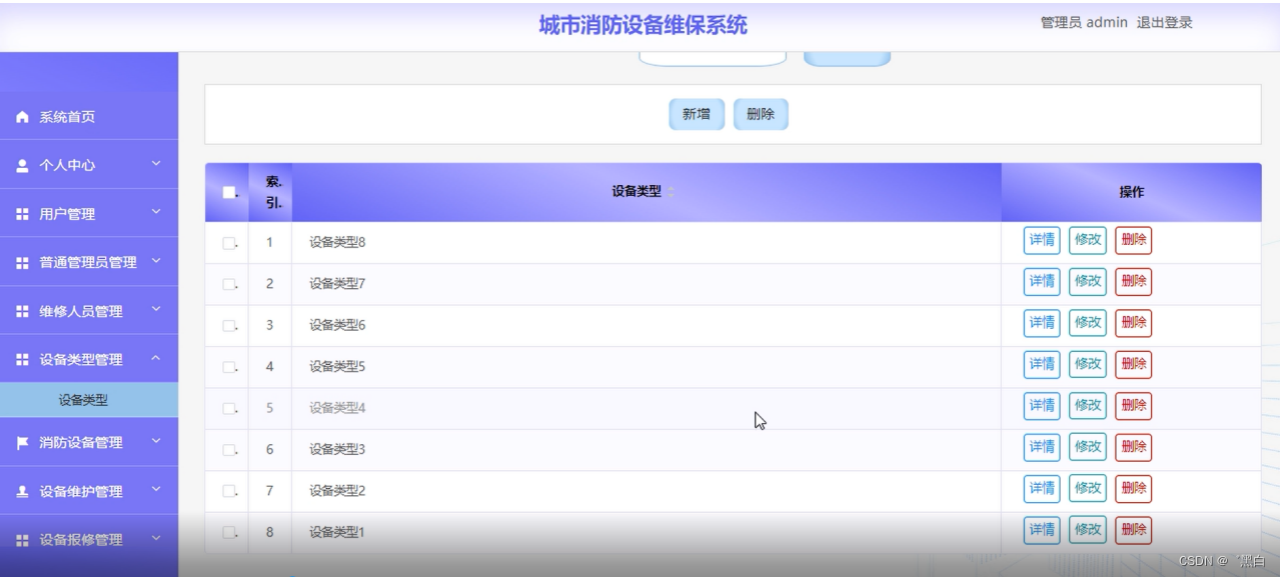

管理员点击设备类型管理，在设备类型管理页面对设备类型等信息，可以查询、新增或删除设备类型等操作。如图5-6所示：

图5-6 设备类型管理界面

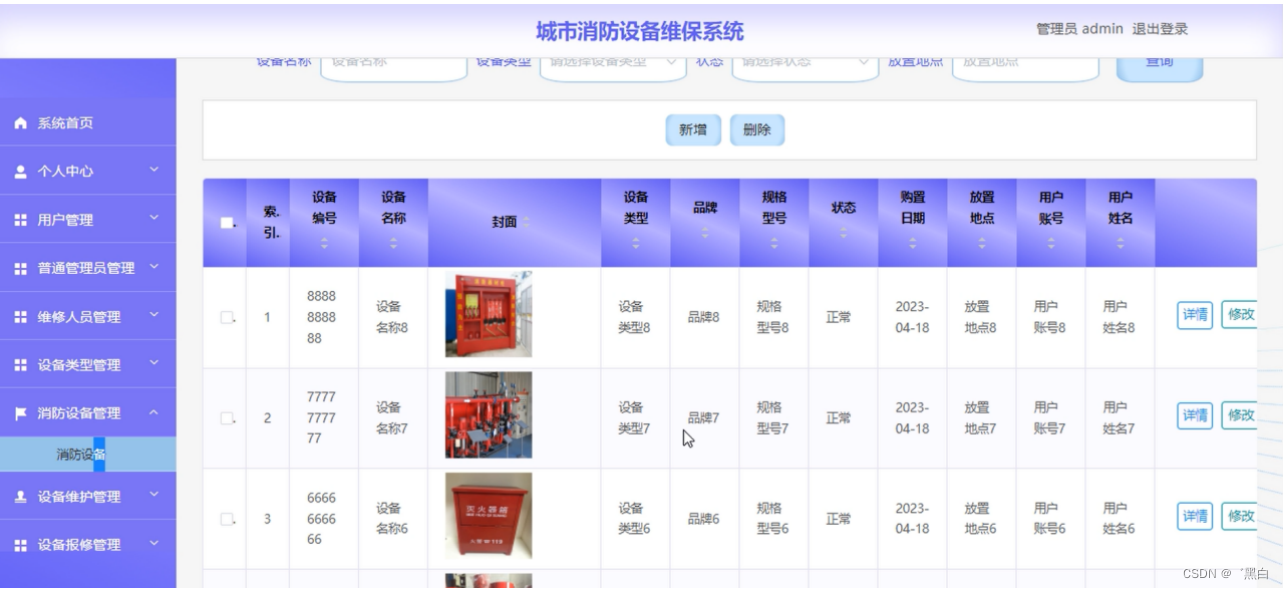

管理员点击消防设备管理，在消防设备管理页面对设备编号、设备名称、封面、设备类型、品牌、规格型号、状态、购置日期、放置地点、用户账号、用户姓名等信息，可以查询、新增或删除消防设备等操作。如图5-7所示：

图5-7 消防设备管理界面

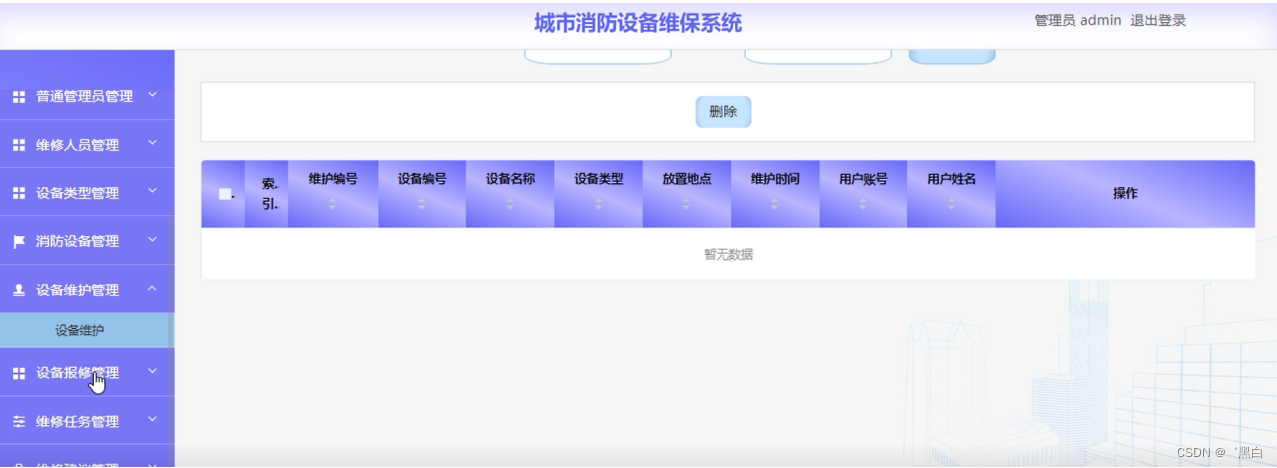

管理员点击设备维护管理，在设备维护管理页面对维护编号、设备编号、设备名称、设备类型、放置地点、维护时间、用户账号、用户姓名等信息，可以查询或删除设备维护，如图5-8所示：

图5-8 设备维护管理界面

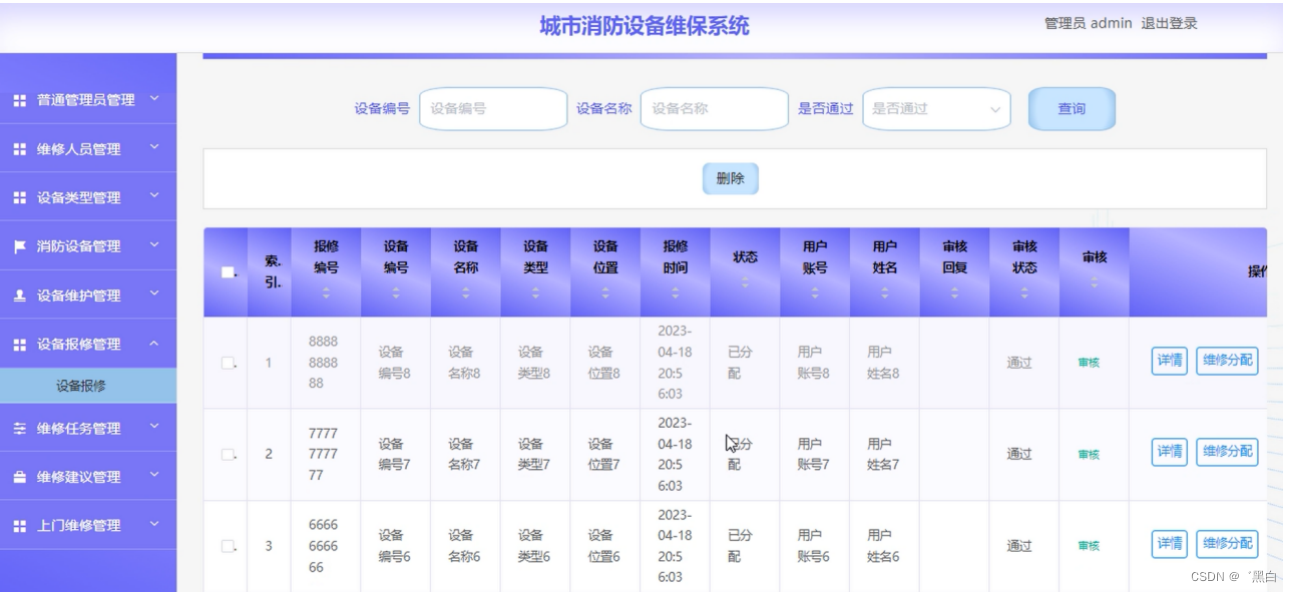

管理员点击设备报修管理，在设备报修管理页面对报修编号、设备编号、设备名称、设备类型、设备位置、报修时间、状态、用户账号、用户姓名、审核回复、审核状态、审核等信息，可以查询或删除设备报修，如图5-9所示：

图5-9 设备报修管理界面

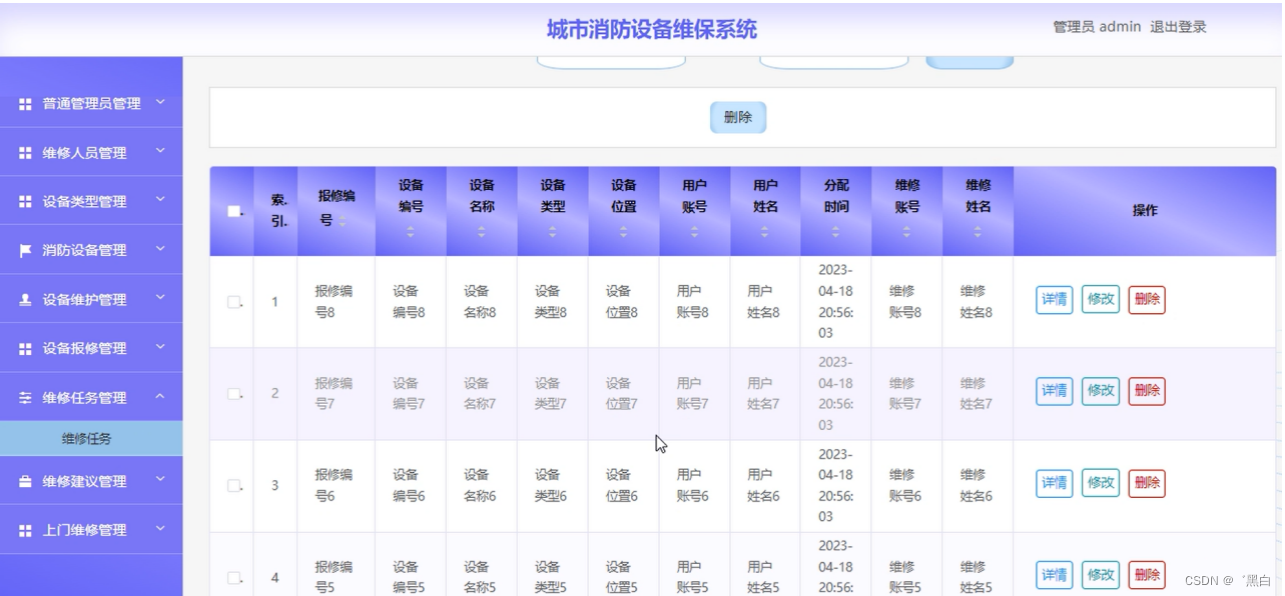

管理员点击维修任务管理，在维修任务管理页面对报修编号、设备编号、设备名称、设备类型、设备位置、用户账号、用户姓名、分配时间、维修账号、维修姓名等信息，可以查询或删除维修任务，如图5-10所示：

图5-10 维修任务管理界面

5.2 用户模块实现

注册界面，第一次使用本系统的使用者，首先是要进行注册，点击“注册”，然后就会进入到注册的页面里面，将用户信息录入注册表，确认信息正确后，系统才会进入登录界面，用户登录成功后可使用本系统所提供的所有功能，如图5-11所示。

        图5-11用户注册界面

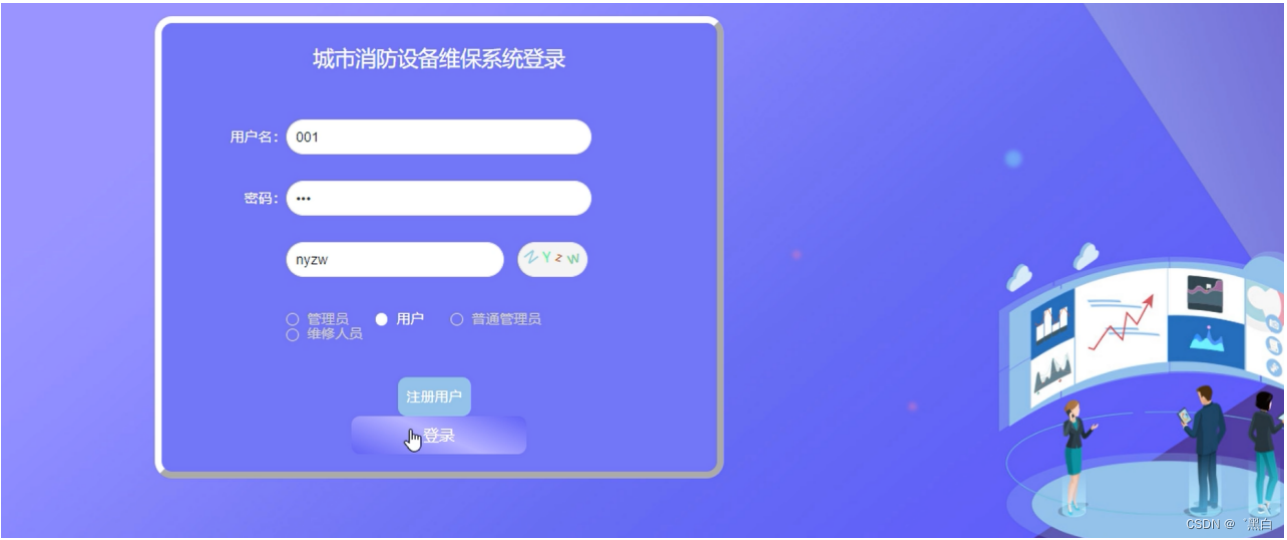

登录界面，首先双击打开系统，连上网络之后会显示出本系统的登录界面，这是进入系统的第初始页面“登录”，能成功进入到该登录界面则代表系统的开启是成功的，接下来就可以操作本系统所带有的其他所有的功能，如图5-12所示。

        图5-12用户登录界面

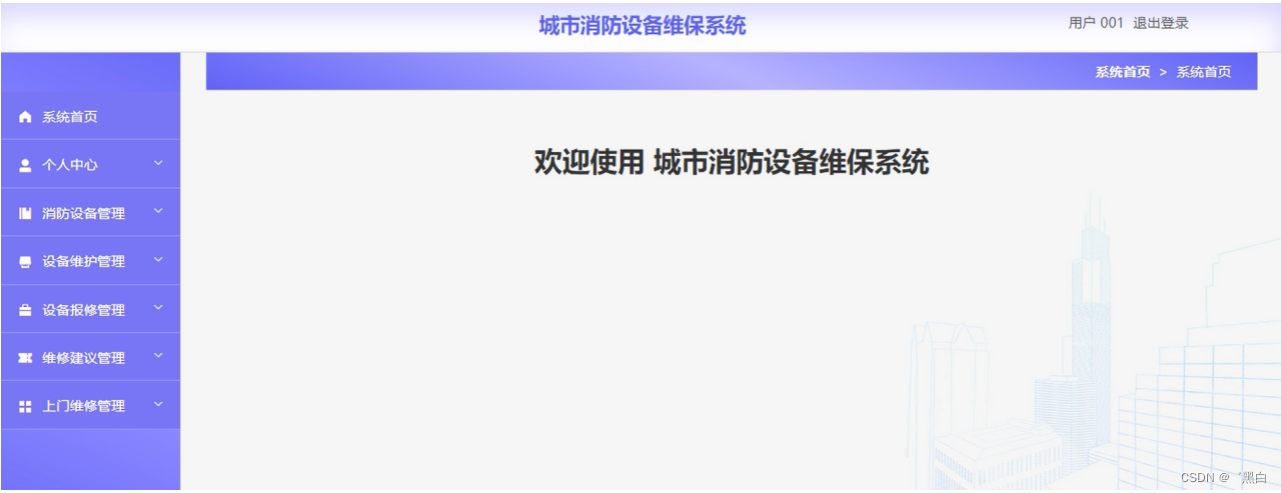

用户登录系统后，可以对系统首页、个人中心、消防设备管理、设备维护管理、设备报修管理、维修建议管理、上门维修管理等功能进行相应操作，如图5-13所示。

图5-13用户功能界图面

5.3 维修人员模块实现

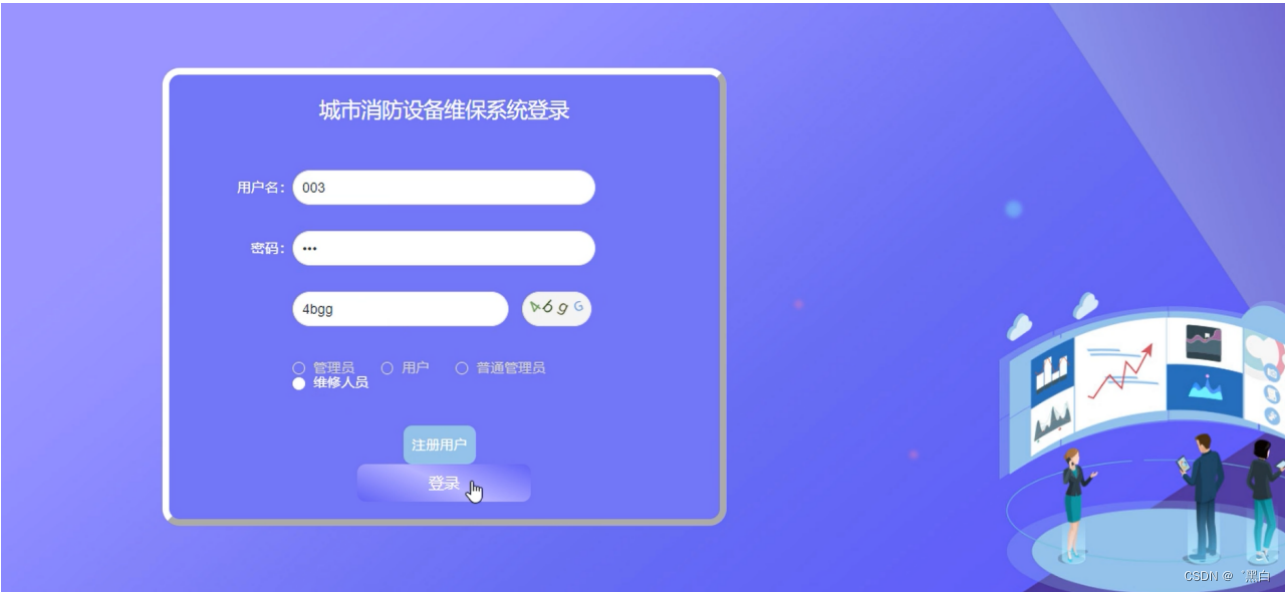

登录界面，首先双击打开系统，连上网络之后会显示出本系统的登录界面，这是进入系统的第初始页面“登录”，能成功进入到该登录界面则代表系统的开启是成功的，接下来就可以操作本系统所带有的其他所有的功能，如图5-14所示。

        图5-14维修人员登录界面

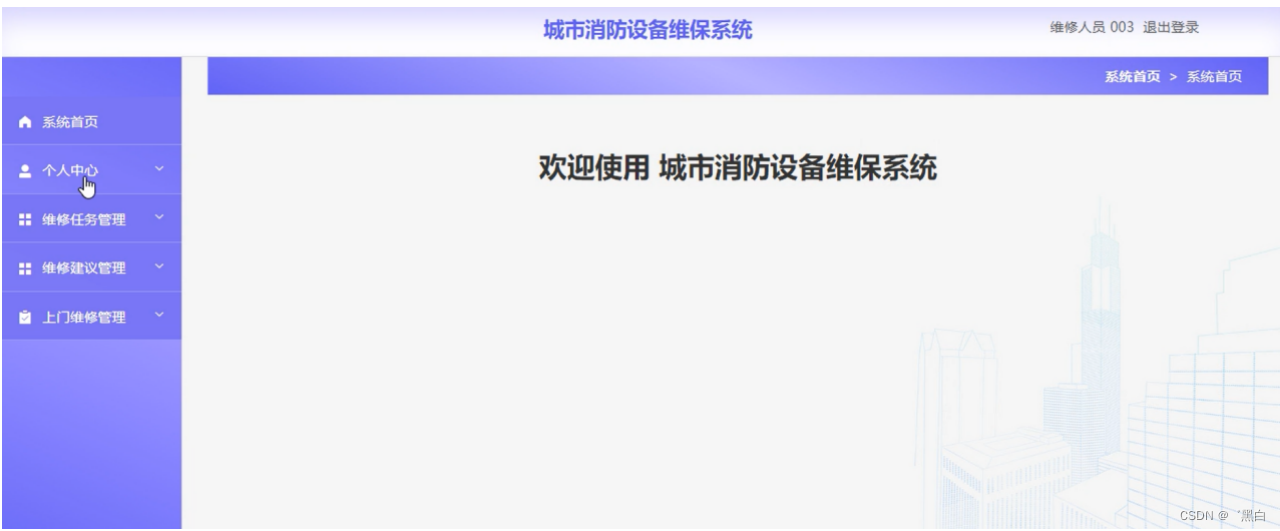

维修人员登录系统后，可以对系统首页、个人中心、维修任务管理、维修建议管理、上门维修管理等功能进行相应操作，如图5-15所示。

图5-15维修人员功能界图面
