OpenGL学习——纹理贴图一

本篇文章为纹理贴图的第一次学习，没太多时间去深入的学，把每个函数都搞得明明白白，所以这里自己的理解写的比较少。别人总结的还蛮好的，所以我主要是总结了几篇其他文章的内容，如果不去深究每个函数，我觉得足以让你明白纹理贴图的一个大致操作流程。

这篇就当做入门的吧，纹理映射还是比较难的，后面肯定会结合着代码再写的。

开篇先放一个大致流程，方便以后快速查看：

启用2D纹理
加载纹理图像（即导入图片）
创建纹理对象
绑定纹理对象
设定纹理过滤的参数
为纹理对象指定纹理图像数据
纹理映射，绘制纹理图像

一、创建纹理对象，并为它指定一个纹理

启用纹理贴图

glEnable(GL_TEXTURE_2D);

定义一个纹理对象编号

static GLuint texName;

创建一个纹理对象，&texName指向纹理索引

glGenTextures(1, &texName);

绑定纹理：改变OpenGL状态，使得后续的纹理操作都对texName指向的2D纹理生效

glBindTexture(GL_TEXTURE_2D, texName);

二、载入纹理，设置纹理参数

1. 纹理过滤函数

glTexParameteri()

图象从纹理图象空间映射到帧缓冲图象空间(映射需要重新构造纹理图像,这样就会造成应用到多边形上的图像失真)，这时就可用glTexParmeteri()函数来确定如何把纹理象素映射成像素。

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);

这些参数先不用管，就是说贴图时的各种限制和模式。

以后还会总结的。

2. 指定纹理贴图与材质的混合模式

glTexEnvf(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_DECAL);

材质这个不是太懂。

3. 为纹理对象指定一个纹理

glTexImage2D (
GLenum target, //指定的目标，可以使用GL_TEXTURE_2D
GLint level, //“多重细节层次”，不考虑多重纹理的话设置为零。
GLint internalformat,//RGB数据存储的格式，比如GL_RGB
GLsizei width,
GLsizei height, //二维纹理像素的宽度和高度。
GLint border, //纹理边框的大小，不使用纹理边框设置为零。
GLenum format, //
GLenum type, //数据格式和数据保存形式。
const GLvoid *pixels //保存了纹理图像的内参块地址。
);

此函数的参数可以像下面这样设置：

glTexImage2D(
GL_TEXTURE_2D,        //target，目标纹理
0, 			          //分辨率级数参数，默认为0
GL_RGBA, 	       	  //纹理单元格式
checkImageWidth,      //纹理图像的宽
checkImageHeight,     //纹理图像的高
0, 			          //纹理图像边框的宽度，0或1
GL_RGBA,              //纹理像素数据的格式
GL_UNSIGNED_BYTE, 	  //像素数据类型
checkImage	          //内存中指向纹理图像的指针
);

三、纹理映射，绘制纹理图像

纹理映射跟颜色的绘制一样，需要指定每一个顶点在纹理图像中所对应的位置，OpenGL会自动计算出顶点之间的其他点在纹理图像中应该对应的位置。这里注意纹理图像的坐标范围是从（0,0）到（1,1），左下角为（0,0），右上角为（1,1）。比如，将图像映射到多个四边形上：

    // 绘制底面以及纹理glBindTexture(GL_TEXTURE_2D, texSea);glBegin(GL_QUADS);glTexCoord2f(0.0f, 0.0f);   //纹理坐标配置函数glVertex3f(-8.0f, -8.0f, 0.0f);glTexCoord2f(0.0f, 3.0f);glVertex3f(-8.0f, 8.0f, 0.0f);glTexCoord2f(3.0f, 3.0f);glVertex3f(8.0f, 8.0f, 0.0f);glTexCoord2f(3.0f, 0.0f);glVertex3f(8.0f, -8.0f, 0.0f);glEnd();

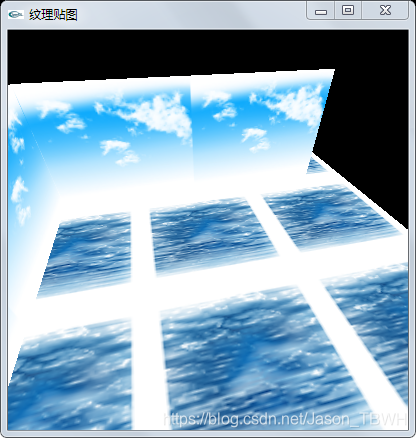

此代码显示3行3列个位图（共9个）（如果坐标是小于1的，那就是正常的映射），坐标可以这样映射：(0.0f, 0.0f)、(0.0f, 3.0f)、(3.0f, 3.0f)、(3.0f, 0.0f)。

glTexCoord2f()主要与glVertex3f()配合使用，glTexCoord2f()是配置纹理坐标，glVertex3f()是配置图形坐标。

四、其他补充

参考文章：
https://blog.csdn.net/dcrmg/article/details/53180369

更详细的解释可以看这篇文章（我以后会再总结）：

https://www.cnblogs.com/sunliming/archive/2011/07/17/2108917.html

下面这个代码的原文章有大致这样说明，读取纹理图片到内存时，位图的大小有规定的大小，宽度什么的有些要求，如果长宽有超过当前版本所支持最大长宽数值，还需要对图像进行缩放。这里我们先不管这个格式问题了，给的位图是标准的。

还有代码中关于读取位图的操作，我觉得有点麻烦，我看有些直接使用stb_image.h来加载图像，这个我还没有研究，但肯定比这篇文章的示例代码简单些。

他这个代码是手动分配内存的，就先别管了，重点是看纹理的使用流程。

ps：给的代码放到桌面上运行。

#define WindowWidth  400
#define WindowHeight 400
#define WindowTitle  "纹理贴图"#include
#include
#include
#define GL_BGR_EXT 0x80E0   //我这个版本找不到这个宏，需要自己定义//定义两个纹理对象编号
GLuint texSea;
GLuint texSky;#define BMP_Header_Length 54  //图像数据在内存块中的偏移量static GLfloat angle = 0.0f;   //旋转角度//读取一个BMP文件作为纹理。如果失败，返回0，如果成功，返回纹理编号.
//这个代码的处理位图的操作太麻烦了，可以先不管，知道他把位图保存到了一个字节变量pixel中就好
GLuint load_texture(const char* file_name)
{GLint width, height, total_bytes;GLubyte* pixels = 0;GLuint last_texture_ID=0, texture_ID = 0;// 打开文件，如果失败，返回FILE* pFile = fopen(file_name, "rb");if( pFile == 0 ){printf("Wrong!!!!\n");return 0;}// 读取文件中图象的宽度和高度fseek(pFile, 0x0012, SEEK_SET);fread(&width, 4, 1, pFile);fread(&height, 4, 1, pFile);fseek(pFile, BMP_Header_Length, SEEK_SET);// 计算每行像素所占字节数，并根据此数据计算总像素字节数GLint line_bytes = width * 3;while( line_bytes % 4 != 0 )++line_bytes;total_bytes = line_bytes * height;// 根据总像素字节数分配内存pixels = (GLubyte*)malloc(total_bytes);if( pixels == 0 ){fclose(pFile);return 0;}// 读取像素数据if( fread(pixels, total_bytes, 1, pFile) <= 0 ){free(pixels);fclose(pFile);return 0;}// 分配一个新的纹理编号glGenTextures(1, &texture_ID);if( texture_ID == 0 ){free(pixels);fclose(pFile);return 0;}// 绑定新的纹理，载入纹理并设置纹理参数// 在绑定前，先获得原来绑定的纹理编号，以便在最后进行恢复GLint lastTextureID = last_texture_ID;glGetIntegerv(GL_TEXTURE_BINDING_2D, &lastTextureID);glBindTexture(GL_TEXTURE_2D, texture_ID);   //绑定纹理//设置4个常用的纹理参数。。如何把纹理像素映射成像素glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);glTexEnvf(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_REPLACE); //指定纹理贴图与材质的混合模式//参数： 目标纹理，多重细节层次（不考虑多重纹理为0），RGB数据存储格式，二维纹理像素宽高，纹理边框大小//       纹理像素数据的格式，数据保存形式（像素数据类型，字节），内存中指向纹理图像的指针（纹理图像的内参快地址）glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0,GL_BGR_EXT, GL_UNSIGNED_BYTE, pixels); //为纹理对象指定一个纹理glBindTexture(GL_TEXTURE_2D, lastTextureID);  //恢复之前的纹理绑定free(pixels);return texture_ID;
}void display(void)
{// 清除屏幕glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);// 设置视角和观察点glMatrixMode(GL_PROJECTION);glLoadIdentity();gluPerspective(75, 1, 1, 21);glMatrixMode(GL_MODELVIEW);glLoadIdentity();gluLookAt(-4, 7,7, 0, 0, 0, 0, 0, 1);glRotatef(angle, 0.0f, 0.0f, 1.0f); //旋转矩形，实现物体的旋转// 绘制底面以及纹理glBindTexture(GL_TEXTURE_2D, texSea);glBegin(GL_QUADS);glTexCoord2f(0.0f, 0.0f);   //纹理坐标配置函数glVertex3f(-8.0f, -8.0f, 0.0f);glTexCoord2f(0.0f, 3.0f);glVertex3f(-8.0f, 8.0f, 0.0f);glTexCoord2f(3.0f, 3.0f);glVertex3f(8.0f, 8.0f, 0.0f);glTexCoord2f(3.0f, 0.0f);glVertex3f(8.0f, -8.0f, 0.0f);glEnd();//比如显示3行2列个位图（共6个），坐标可以这样：(0.0f, 0.0f)、(0.0f, 3.0f)、(2.0f, 3.0f)、(2.0f, 0.0f)。//该函数主要与glVertex3f()配合使用，glTexCoord2f()是配置纹理坐标，glVertex3f()是配置图形坐标。// 绘制立面glBindTexture(GL_TEXTURE_2D, texSky);glBegin(GL_QUADS);glTexCoord2f(0.0f, 0.0f);glVertex3f(-6.0f, -3.0f, 0.0f);glTexCoord2f(0.0f, 1.0f);glVertex3f(-6.0f, -3.0f, 5.0f);glTexCoord2f(2.0f, 1.0f);glVertex3f(6.0f, -3.0f, 5.0f);glTexCoord2f(2.0f, 0.0f);glVertex3f(6.0f, -3.0f, 0.0f);glEnd();//绘制另外一个立面glBegin(GL_QUADS);glTexCoord2f(2.0f, 0.0f);glVertex3f(6.0f, -3.0f, 0.0f);glTexCoord2f(0.0f, 0.0f);glVertex3f(6.0f, 9.0f, 0.0f);glTexCoord2f(0.0f, 1.0f);glVertex3f(6.0f, 9.0f, 5.0f);glTexCoord2f(2.0f, 1.0f);glVertex3f(6.0f, -3.0f, 5.0f);glEnd();glutSwapBuffers();
}//旋转角度
void myIdle(void)
{angle += 0.01f; //1.8fif( angle >= 360.0f )angle = 0.0f;display();
}int main(int argc, char* argv[])
{// GLUT初始化glutInit(&argc, argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA);glutInitWindowPosition(100, 100);glutInitWindowSize(WindowWidth, WindowHeight);glutCreateWindow(WindowTitle);glEnable(GL_DEPTH_TEST);glEnable(GL_TEXTURE_2D);    // 启用2D纹理功能texSea = load_texture("C:\\Users\\user\\Desktop\\贴图1_方块\\sea.bmp");texSky = load_texture("C:\\Users\\user\\Desktop\\贴图1_方块\\sky.bmp");  //加载纹理//绘图glutDisplayFunc(&display);glutIdleFunc(&myIdle);glutMainLoop();return 0;
}
