USB3.0差分信号极性问题

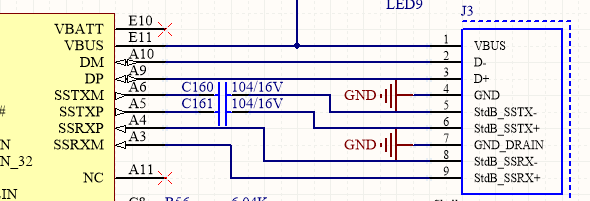

USB3.0中共有三对差分线，其中SSTX、SSRX为3.0特有的两对superspeed信号（要求阻抗90±7%，长度误差<=5mil），这两对差分信号可以交换极性，而且收发功能本身也可以交换，并且不需要在固件上做任何修改。
而 DM、DP差分对则是兼容2.0的High-speed信号，这个不可以交换极性，因为需要通过他们建立通信，识别SSTX、SSRX的极性完成自动反转。同时DM、DP差分布线时要求长度误差<=50mil

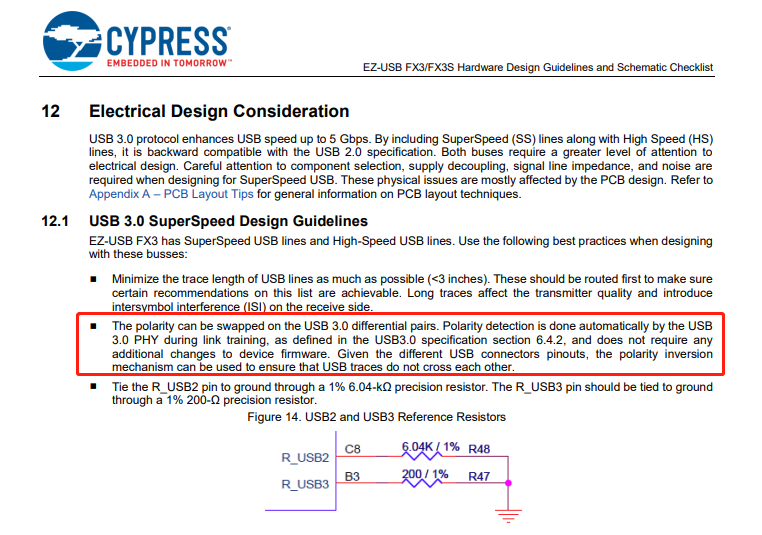

详见官方手册AN70707 12.1章节
PS 网上流传的中文手册里错误重重，建议大家只是作为参考，以英文手册为准
