echarts多级X轴

echarts多级X轴

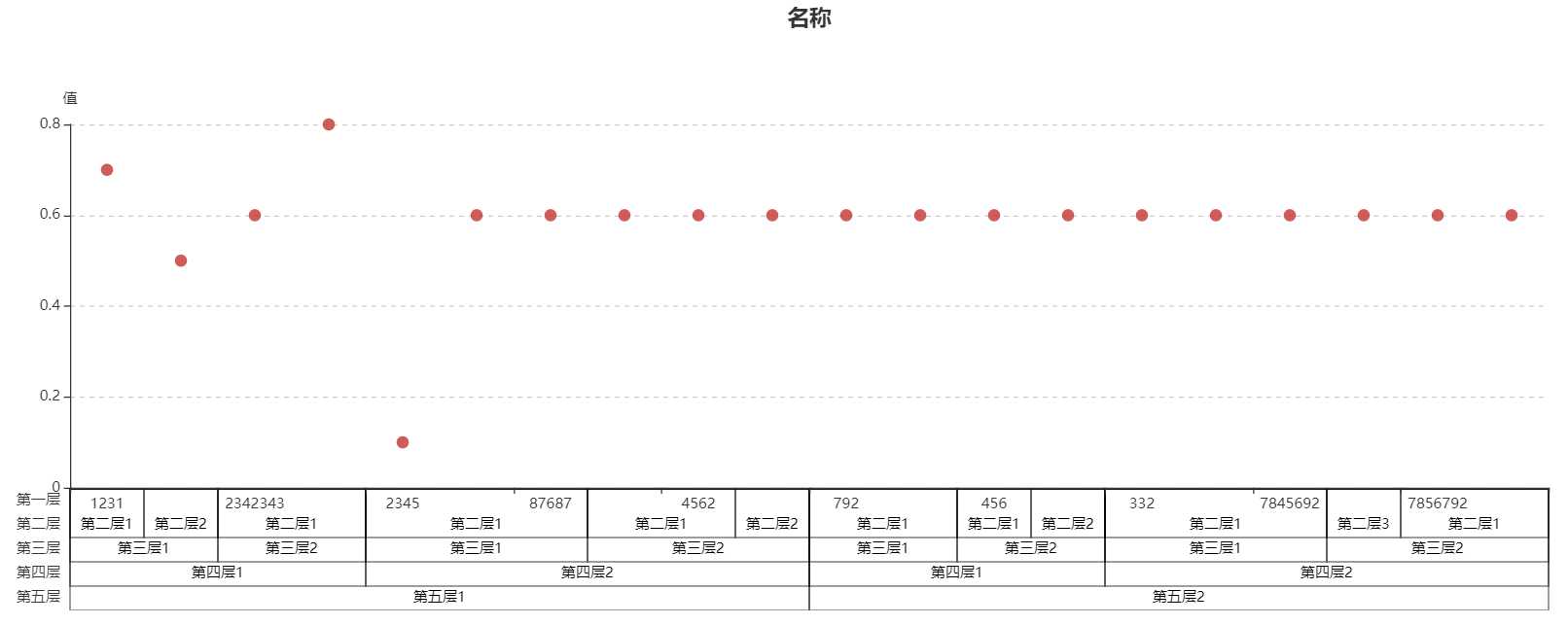

基本思路是通过使用多个柱状图重叠在X轴 实现效果:
HTML代码:

JS代码 引用了JQ和echarts 并写了方法对数据进行处理

$(function () {let date = [{ date1: 0.7, date2: '1231', date3: '第二层1', date4: '第三层1', date5: '第四层1', date6: '第五层1' },{ date1: 0.5, date2: '8902422', date3: '第二层2', date4: '第三层1', date5: '第四层1', date6: '第五层1' },{ date1: 0.6, date2: '2342343', date3: '第二层1', date4: '第三层2', date5: '第四层1', date6: '第五层1' },{ date1: 0.8, date2: '2344', date3: '第二层1', date4: '第三层2', date5: '第四层1', date6: '第五层1' },{ date1: 0.1, date2: '2345', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '4352', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '87687', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '5672', date3: '第二层1', date4: '第三层2', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '4562', date3: '第二层2', date4: '第三层2', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '344452', date3: '第二层1', date4: '第三层2', date5: '第四层2', date6: '第五层1' },{ date1: 0.6, date2: '792', date3: '第二层1', date4: '第三层1', date5: '第四层1', date6: '第五层2' },{ date1: 0.6, date2: '2342', date3: '第二层1', date4: '第三层1', date5: '第四层1', date6: '第五层2' },{ date1: 0.6, date2: '456', date3: '第二层1', date4: '第三层2', date5: '第四层1', date6: '第五层2' },{ date1: 0.6, date2: '456546', date3: '第二层2', date4: '第三层2', date5: '第四层1', date6: '第五层2' },{ date1: 0.6, date2: '332', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层2' },{ date1: 0.6, date2: '3452', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层2' },{ date1: 0.6, date2: '7845692', date3: '第二层1', date4: '第三层1', date5: '第四层2', date6: '第五层2' },{ date1: 0.6, date2: '4756', date3: '第二层3', date4: '第三层2', date5: '第四层2', date6: '第五层2' },{ date1: 0.6, date2: '7856792', date3: '第二层1', date4: '第三层2', date5: '第四层2', date6: '第五层2' },{ date1: 0.6, date2: '78979', date3: '第二层1', date4: '第三层2', date5: '第四层2', date6: '第五层2' }]date = ListOrder(date, ['date1', 'date2', 'date3', 'date4', 'date5', 'date6']);let series = [{data: date[0],type: 'scatter',xAxisIndex: 0,yAxisIndex: 0}];//第五层$.each(date[5], function (nub, d) {series.push({data: [{name: date[5][d].value,value: 1}],tooltip: {show: false},label: {show: true,position: 'inside',formatter: '{b}',offset: [0, 40],textStyle: {color: '#000'}},type: 'bar',barGap: 0,barWidth: date[5][d].nub / date[0].length * 100 + '%',itemStyle: {normal: {color: 'rgba(40,191,126, 0)',borderColor: '#000',borderWidth: 0.5,}},xAxisIndex: 4,yAxisIndex: 4});});//第四层$.each(date[4], function (nub, d) {series.push({data: [{name: date[4][d].value,value: 1}],tooltip: {show: false},label: {show: true,position: 'inside',formatter: '{b}',offset: [0, 30],textStyle: {color: '#000'}},type: 'bar',barGap: 0,barWidth: date[4][d].nub / date[0].length * 100 + '%',itemStyle: {normal: {color: 'rgba(40,191,126, 0)',borderColor: '#000',borderWidth: 0.5,}},xAxisIndex: 3,yAxisIndex: 3});});//第三层$.each(date[3], function (nub, d) {series.push({data: [{name: date[3][d].value,value: 1}],tooltip: {show: false},label: {show: true,position: 'inside',formatter: '{b}',offset: [0, 20],textStyle: {color: '#000'}},type: 'bar',barGap: 0,barWidth: date[3][d].nub / date[0].length * 100 + '%',itemStyle: {normal: {color: 'rgba(40,191,126, 0)',borderColor: '#000',borderWidth: 0.5,}},xAxisIndex: 2,yAxisIndex: 2});});//第二层$.each(date[2], function (nub, d) {series.push({data: [{name: date[2][d].value,value: 1}],tooltip: {show: false},label: {show: true,position: 'inside',formatter: '{b}',offset: [0, 10],textStyle: {color: '#000'}},type: 'bar',barGap: 0,barWidth: date[2][d].nub / date[0].length * 100 + '%',itemStyle: {normal: {color: 'rgba(134,176,237, 0)',borderColor: '#000',borderWidth: 0.5,},},xAxisIndex: 1,yAxisIndex: 1});});option = {title: {text: '名称',left: 'center',top: 0},tooltip: {},grid: [{top: 100,bottom: 101},{height: 40,bottom: 60},{height: 60,bottom: 40},{height: 80,bottom: 20},{height: 100,bottom: 0},{height: 100,bottom: 0}],xAxis: [{type: 'category',data: date[1],gridIndex: 0,zlevel: 5,axisLabel: {interval: 0}}, {type: 'category',gridIndex: 1,axisLine: {show: false,},zlevel: 4}, {type: 'category',gridIndex: 2,axisLine: {show: false,},zlevel: 3}, {type: 'category',gridIndex: 3,axisLine: {show: false,},zlevel: 2}, {type: 'category',gridIndex: 4,axisLine: {show: false,},zlevel: 5}, {type: 'category',gridIndex: 5,axisLine: {show: false,},zlevel: 1}],yAxis: [{type: 'value',gridIndex: 0,name: '值',axisLabel: {color: '#333'},splitLine: {lineStyle: {type: 'dashed'}}}, {type: 'value',gridIndex: 1,axisLabel: {show: false},axisLine: {show: false},splitLine: {show: false},axisTick: {show: false}}, {type: 'value',gridIndex: 2,axisLabel: {show: false},axisLine: {show: false},splitLine: {show: false},axisTick: {show: false}}, {type: 'value',gridIndex: 3,axisLabel: {show: false},axisLine: {show: false},splitLine: {show: false},axisTick: {show: false}}, {type: 'value',gridIndex: 4,axisLabel: {show: false},axisLine: {show: false},splitLine: {show: false},axisTick: {show: false}}, {data: ['第五层', '第四层', '第三层', '第二层', '第一层'],type: 'category',gridIndex: 5,axisLabel: {// show: false},axisLine: {show: false},splitLine: {show: false},axisTick: {show: false}}],series: series};var myChart = echarts.init(document.getElementById('main'));myChart.setOption(option);
});function ListOrder(data, name) {let order = [];if (name.length == 6) {let yData = [];let xData1 = [];let xData2 = [];let xData3 = [];let xData4 = [];let xData5 = [];$.each(data, function (nub, d) {//值yData.push(d[name[0]]);//第一层xData1.push(d[name[1]]);//第五层if (!xData5[d[name[5]]]) {let nubs = [value = '', nub = ''];nubs.value = d[name[5]];nubs.nub = 1;xData5[d[name[5]]] = nubs;xData5.push(d[name[5]]);} else {xData5[d[name[5]]].nub++;}//第四层if (!xData4[d[name[4]] + d[name[5]]]) {let nubs = [value = '', nub = ''];nubs.value = d[name[4]];nubs.nub = 1;xData4[d[name[4]] + d[name[5]]] = nubs;xData4.push(d[name[4]] + d[name[5]]);} else {xData4[d[name[4]] + d[name[5]]].nub++;}//第三层if (!xData3[d[name[3]] + d[name[4]] + d[name[5]]]) {let nubs = [value = '', nub = ''];nubs.value = d[name[3]];nubs.nub = 1;xData3[d[name[3]] + d[name[4]] + d[name[5]]] = nubs;xData3.push(d[name[3]] + d[name[4]] + d[name[5]]);} else {xData3[d[name[3]] + d[name[4]] + d[name[5]]].nub++;}//第二层if (!xData2[d[name[2]] + d[name[3]] + d[name[4]] + d[name[5]]]) {let nubs = [value = '', nub = ''];nubs.value = d[name[2]];nubs.nub = 1;xData2[d[name[2]] + d[name[3]] + d[name[4]] + d[name[5]]] = nubs;xData2.push(d[name[2]] + d[name[3]] + d[name[4]] + d[name[5]]);} else {xData2[d[name[2]] + d[name[3]] + d[name[4]] + d[name[5]]].nub++;}});order.push(yData);order.push(xData1);order.push(xData2);order.push(xData3);order.push(xData4);order.push(xData5);}return order;
}
